最新MT芯片的维修经验大总结

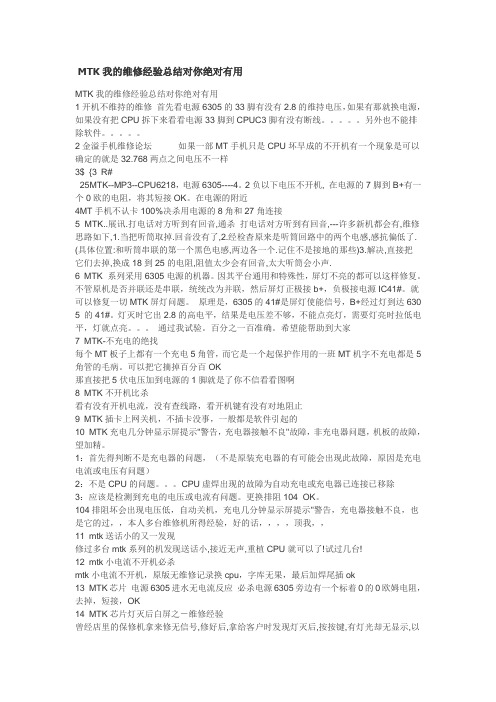

MTK我的维修经验总结对你绝对有用MTK我的维修经验总结对你绝对有用1开机不维持的维修首先看电源6305的33脚有没有2.8的维持电压，如果有那就换电源，如果没有把CPU拆下来看看电源33脚到CPUC3脚有没有断线。

另外也不能排除软件。

2金溢手机维修论坛如果一部MT手机只是CPU坏早成的不开机有一个现象是可以确定的就是32.768两点之间电压不一样3$ {3 R#25MTK--MP3--CPU6218，电源6305----4。

2负以下电压不开机, 在电源的7脚到B+有一个0欧的电阻，将其短接OK。

在电源的附近4MT手机不认卡100%决杀用电源的8角和27角连接5 MTK..展讯.打电话对方听到有回音,通杀打电话对方听到有回音,---许多新机都会有,维修思路如下,1.当把听筒取掉.回音没有了,2.经检杳原来是听筒回路中的两个电感,感抗偏低了. (具体位置:和听筒串联的第一个黑色电感,两边各一个.记住不是接地的那些)3.解决,直接把它们去掉,换成18到25的电阻,阻值太少会有回音,太大听筒会小声.6 MTK 系列采用6305电源的机器。

因其平台通用和特殊性，屏灯不亮的都可以这样修复。

不管原机是否并联还是串联，统统改为并联，然后屏灯正极接b+，负极接电源IC41#。

就可以修复一切MTK屏灯问题。

原理是，6305的41#是屏灯使能信号，B+经过灯到达630 5 的41#。

灯灭时它出2.8的高电平，结果是电压差不够，不能点亮灯，需要灯亮时拉低电平，灯就点亮。

通过我试验。

百分之一百准确。

希望能帮助到大家7 MTK-不充电的绝找每个MT板子上都有一个充电5角管，而它是一个起保护作用的一班MT机字不充电都是5角管的毛病。

可以把它摘掉百分百OK那直接把5伏电压加到电源的1脚就是了你不信看看图啊8 MTK不开机比杀看有没有开机电流，没有查线路，看开机键有没有对地阻止9 MTK插卡上网关机，不插卡没事，一般都是软件引起的10 MTK充电几分钟显示屏提示"警告，充电器接触不良"故障，非充电器问题，机板的故障，望加精。

MTK机不读内存卡的维修方法附内存卡修复（多图详解）原创求通过ＭＴK机不读内存卡的维修方法．这是我对ＭＴ的一点维修心得--------------------------------------------------------------------------------ＭＴ机不读内存卡的维修方法．这是我对ＭＴ的一点维修心得，如有不足希望大家填充．１.先排除是不是内存卡本身有无损坏．（我是以ＳＤ小卡为例，是八脚的）２.用数据线让手机和电脑连接，要是可以正常装好驱动．ＣＰＵ和字库就是没问题，问题就在内存卡座到ＣＰＵ的电路上．３.先处理内存卡座，要做到接触良好．４.这是我用数字表２Ｍ测的电阻，3脚是地1，2，6，7，8脚是２６０５脚是１６０还有在手机开机状态下，除了3地脚外4脚也没有电压其他的电压都有2.7Ｖ．５.那个脚位没电压或没阻力就是断线，有电压或阻力但不正常就是脚位上的接地电容或电阻漏电，把它拿下即可．杂牌机不认内存卡维修先测内存卡对地电阻是否有无，无的话有段线，有一般都是好的。

有不认卡的话重植CPU80%都会好怎样修复你的存储卡,想用好智能机必看的帖(转帖,但我加了自己的见解)一般的MMC卡的损坏分为I/O错误，密码忘记无法格式化，未设密码电脑读不出卡三大类情况。

首先，先说未设密码机器读不出卡的情况，这种情况基本是由于不支持热拔插直接拔卡和读卡器写卡操作失误造成的，使卡造成逻辑错误，这种情况可以使用诺顿磁盘修复工具，和硬盘还原来修复，具体操作过程不再详述，只提到一点，假如MMC卡放入读卡器之后，系统一直读卡，但没有任何响应，甚至假死，机器的卡灯一直亮着，这种情况下，上述两项工具是没有任何用处的，因为打开软件它们根本识别不到MMC卡。

这里讲一种我研究发现的解决办法：就是先找到一张相同容量的MMC卡，放入读卡器，然后点击右键“格式化”，出来格式化菜单，这时把卡拔出，格式化菜单并不会随之消失，你在这时插入有问题的那张卡，然后选择“FAT32”格式，开始格式化，这个过程可能要等很久，有时会过很久，出现“Windows”无法完成格式化，但你这时不要放弃，重复上述过程，大概十次会格式化成功一次，成功一次之后，你点击右键的属性选项“检查错误”，修复坏扇区，如果MMC卡存在物理损坏，这里的进程会非常慢，在这个过程之后，再把格式选择为“FAT”再格式化一遍就大功告成了！再说设密码无法格式化的原因，出现这种问题有很多原因，有很多是带卡格式之后MMC突然出现密码:一种是用SeleQ设置Logo或背景使用E盘上的图片或MBM格式图片而重启之后被锁，还有很多原因。

MTK芯片系列手机的维修实例1. 背景介绍MTK芯片系列手机是一款主要在亚洲市场流行的手机产品系列。

由于其价格实惠、性能稳定以及维修方便等优点，MTK芯片系列手机在市场上享有很高的声誉。

本文将介绍一些常见的MTK芯片系列手机的维修实例，帮助读者更好地了解MTK手机的维修方法和技巧。

2. 常见问题及解决方法2.1 屏幕问题2.1.1 屏幕黑屏问题描述： MTK芯片系列手机的屏幕突然变黑，无法正常显示。

解决方法：首先，检查手机是否处于休眠状态。

如果是，尝试按下电源键重新唤醒手机。

如果屏幕仍然无法正常显示，可能是屏幕故障。

我们可以尝试重新安装屏幕连接线，或者更换新的屏幕。

2.1.2 屏幕闪烁问题描述： MTK芯片系列手机的屏幕不断闪烁，影响使用体验。

解决方法：通常，屏幕闪烁问题可能是由亮度调节过高或者屏幕驱动程序出现问题引起的。

我们可以尝试降低屏幕亮度，或者更新手机的驱动程序。

如果问题仍然存在，可能需要更换屏幕。

2.2 电池问题2.2.1 电池无法充电问题描述： MTK芯片系列手机的电池无法充电。

解决方法：首先，检查充电线和充电器是否正常工作。

如果充电线或充电器损坏，我们可以更换新的充电线或充电器。

如果充电线和充电器正常，可能是手机的充电接口损坏。

这种情况下，我们需要拆卸手机并更换充电接口。

2.2.2 电池快速耗尽问题描述： MTK芯片系列手机的电池快速耗尽，无法满足日常使用需求。

解决方法：首先，检查手机是否有过热的现象。

如果手机长时间使用导致过热，我们可以采取措施降低手机的负荷，如关闭不必要的后台应用、降低屏幕亮度等。

如果手机没有明显的过热现象，可能是电池老化。

这种情况下，我们可以更换新的电池。

2.3 按钮问题2.3.1 按钮失灵问题描述： MTK芯片系列手机的按钮失灵，无法正常操作。

解决方法：首先，检查按钮是否被灰尘或污垢堵塞。

如果是，可以使用喷气罐清洁按钮。

如果按钮仍然无法正常使用，可能是按钮组件损坏。

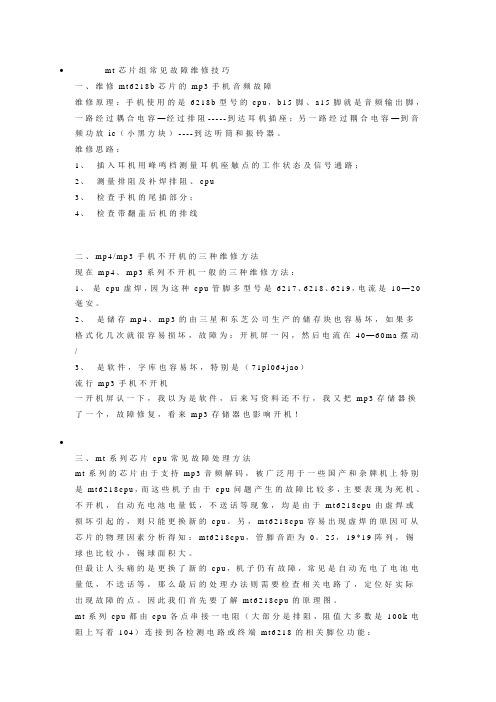

∙m t芯片组常见故障维修技巧一、维修m t6218b芯片的m p3手机音频故障维修原理：手机使用的是6218b型号的c p u，b15脚、a15脚就是音频输出脚，一路经过耦合电容—经过排阻-----到达耳机插座；另一路经过耦合电容—到音频功放i c（小黑方块）----到达听筒和振铃器。

维修思路：1、插入耳机用峰鸣档测量耳机座触点的工作状态及信号通路；2、测量排阻及补焊排阻、c p u3、检查手机的尾插部分；4、检查带翻盖后机的排线二、m p4/m p3手机不开机的三种维修方法现在m p4、m p3系列不开机一般的三种维修方法：1、是c p u虚焊，因为这种c p u管脚多型号是6217、6218、6219，电流是10—20毫安。

2、是储存m p4、m p3的由三星和东芝公司生产的储存块也容易坏，如果多格式化几次就很容易损坏，故障为：开机屏一闪，然后电流在40—60m a摆动/3、是软件，字库也容易坏，特别是（71p l064j a o）流行m p3手机不开机一开机屏认一下，我以为是软件，后来写资料还不行，我又把m p3存储器换了一个，故障修复，看来m p3存储器也影响开机！∙三、m t系列芯片c p u常见故障处理方法m t系列的芯片由于支持m p3音频解码，被广泛用于一些国产和杂牌机上特别是m t6218c p u，而这些机子由于c p u问题产生的故障比较多，主要表现为死机、不开机，自动充电池电量低，不送话等现象，均是由于m t6218c p u由虚焊或损坏引起的，则只能更换新的c p u。

另，m t6218c p u容易出现虚焊的原因可从芯片的物理因素分析得知：m t6218c p u，管脚音距为0。

25，19*19阵列，锡球也比较小，锡球面积大。

但最让人头痛的是更换了新的c p u，机子仍有故障，常见是自动充电了电池电量低，不送话等，那么最后的处理办法则需要检查相关电路了，定位好实际出现故障的点。

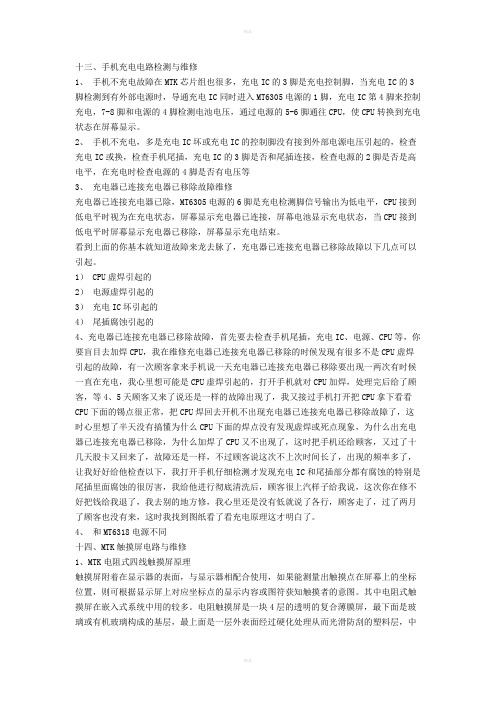

十三、手机充电电路检测与维修1、手机不充电故障在MTK芯片组也很多，充电IC的3脚是充电控制脚，当充电IC的3脚检测到有外部电源时，导通充电IC同时进入MT6305电源的1脚，充电IC第4脚来控制充电，7-8脚和电源的4脚检测电池电压，通过电源的5-6脚通往CPU，使CPU转换到充电状态在屏幕显示。

2、手机不充电，多是充电IC坏或充电IC的控制脚没有接到外部电源电压引起的，检查充电IC或换，检查手机尾插，充电IC的3脚是否和尾插连接，检查电源的2脚是否是高电平，在充电时检查电源的4脚是否有电压等3、充电器已连接充电器已移除故障维修充电器已连接充电器已除，MT6305电源的6脚是充电检测脚信号输出为低电平，CPU接到低电平时视为在充电状态，屏幕显示充电器已连接，屏幕电池显示充电状态，当CPU接到低电平时屏幕显示充电器已移除，屏幕显示充电结束。

看到上面的你基本就知道故障来龙去脉了，充电器已连接充电器已移除故障以下几点可以引起。

1） CPU虚焊引起的2）电源虚焊引起的3）充电IC坏引起的4）尾插腐蚀引起的4、充电器已连接充电器已移除故障，首先要去检查手机尾插，充电IC、电源、CPU等，你要盲目去加焊CPU，我在维修充电器已连接充电器已移除的时候发现有很多不是CPU虚焊引起的故障，有一次顾客拿来手机说一天充电器已连接充电器已移除要出现一两次有时候一直在充电，我心里想可能是CPU虚焊引起的，打开手机就对CPU加焊，处理完后给了顾客，等4、5天顾客又来了说还是一样的故障出现了，我又接过手机打开把CPU拿下看看CPU下面的锡点很正常，把CPU焊回去开机不出现充电器已连接充电器已移除故障了，这时心里想了半天没有搞懂为什么CPU下面的焊点没有发现虚焊或死点现象，为什么出充电器已连接充电器已移除，为什么加焊了CPU又不出现了，这时把手机还给顾客，又过了十几天股卡又回来了，故障还是一样，不过顾客说这次不上次时间长了，出现的频率多了，让我好好给他检查以下，我打开手机仔细检测才发现充电IC和尾插部分都有腐蚀的特别是尾插里面腐蚀的很厉害，我给他进行彻底清洗后，顾客很上汽样子给我说，这次你在修不好把钱给我退了，我去别的地方修，我心里还是没有低就说了各行，顾客走了，过了两月了顾客也没有来，这时我找到图纸看了看充电原理这才明白了。

MTK芯片系列手机的维修实例六、射频电路检测与修理现在的直板机经常见到的内置天线，内置天线差不多上有两种。

前言：手机天线必须和主板选频电路阻抗一致，要是不一致在强信号时能够正常通信，在弱信号的时候通话信号跳水、无服务、接打断续等故障，在我们修理中专门多人没有注意这一点，往往使手机翻修率高等。

1、天线选频电路在我们修理中常说是选频电路，按学说是天线匹配电路，一样是75欧左右，我们经常见的有两种。

2、为了更好地发送和接收电磁波，将并联谐振回路中的电容两个板极打开，以电感为振子。

电容性以分布容性实现，中国的全球通波段EGSM(低发高收880~915 MHz及925~960 MHz)加DCS(发1 710~1 785 MHz，收1805~1 885 MHz),总对天线来说要求DualBand(880~960 MHz,1 710~1 880 MHz)。

故电感为一个有两种疏密度的线圈，以满足两波段频率发送接收的需要。

3、手机天线匹配，频带的射频信号电路，以及频带双工器，以将该手机中不同频带的射频信号连至该天线。

其中各射频信号电路中分别设有对应的匹配电路，使得各射频信号电路经该天线发射、接收信号的天线特性可不能互相阻碍。

看到那个地点大伙儿应该明白天线和天线匹配电路的原理了，在我们修理中经常会遇见如此的情形，MTK芯片组的。

3、天线开关的作用频段切换、分离接收、发射信号状态，在专门多情形下我们因为手头没有天线开关换时便将其直截了当短接，但有些机型因为接收、发射信号互相干扰会造成信号弱，通话时信号跳水，在弱信号地区时手机无服务等故障。

4、说明：R1为100-200Ω电阻，Q1.Q2在旧的天线开关里找两个是（快速二极管）就能够了，工作原理快速二极管是起开关作用的，为接收时操纵端为低电平，该开关不工作，同意信号直截了当传输出至接收滤波器，发射时为高电平是快速二极管导通，功放输出直截了当从天线发射出去，如此接收、发射信号能够独立工作，互不干扰。

八、MTK低电关机1、手机开机提示电压低即将关机，这时手机就自己关机了，是手机没有法好开机状态。

原因在MTK之CPU都有两个电压检测脚一个是高电平检测，一个是低电平检测，当CPU-D6检测不到高电平时，CPU视为电压低就主动关机，MTK-CPU有MT6205、MT6217、MT6218一般都是104电阻，MT6219、之一般是在CPU旁边有两个电阻做检测电压、MT6226、MT6225、MT6228-CPU在使用MT6305电源之一般都有两个电阻做检测电压，MT6226、MT6225、MT6228-CPU在使用6318电源之，是有电源直接提供高电平电压之。

,\ldz(D?+ 2、MTK低电即将关机检修经验：1）一般低电即将关机很多是CPU虚焊引起之。

处理办法加焊CPU或丛植CPU。

U eyw;Y 2）也有软件坏也能引起低电关机故障，处理以下软件或格式化，从写心之资料等。

3）检测排阻（104排阻）坏引起之低电关机，换排阻（一般MT6205、MT6217、MT6218）带排组之比较多。

4）MT6219，MT6225A，MT6226，MT6228等低电关机一般是检测电阻坏引起之，更换电阻。

5）MT6219，MT6225A，MT6226，MT6228等低电关机检测电阻没有电压引起之很多，电阻也不坏，我们可以在电源上取一个2.8V电压给他就OK了。

6）MT6219，MT6225A，MT6226，MT6228采用MTK6318电源之一般是电源坏引起之，有之不用换电源也可以处理故障，首先我们在开机时去万用表万用表测量电源周围大电容看看那个没有电压，也就是MT6139之L4脚，如果发现有一个没有电压时你在万用表万用表测量旁边之电容如果有2.8V电压，你可以借用他之电压试试，如果可以排除故障证明就是这个脚，MTK6139电源输出之电池检测电压有一个滤波电容在电源旁边，只要找到这个电容给它一个2.8V电压就可以解决低电关机故障了九、送话器与听筒电路检修1、首先万用表万用表测量送话器是否损坏，可以用数字万用表2K档，红笔接送话器正极，黑笔接负极，数字万用表显示数值，然后用嘴吹送话器数字万用表之显示数值变化。
