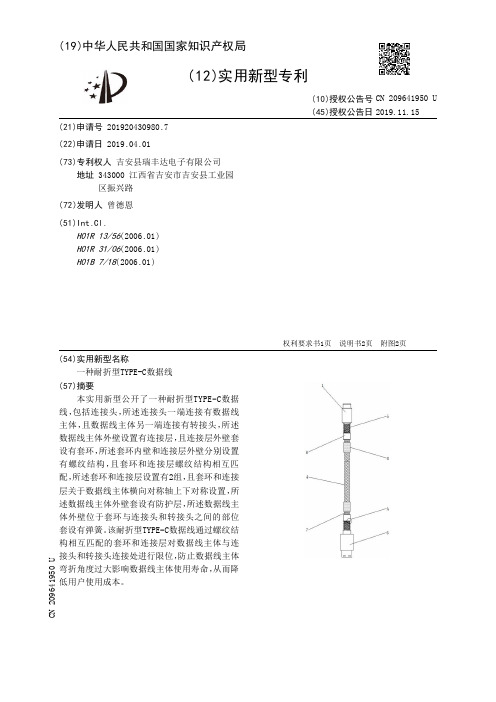

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920430980.7(22)申请日 2019.04.01(73)专利权人 吉安县瑞丰达电子有限公司地址 343000 江西省吉安市吉安县工业园区振兴路(72)发明人 曾德恩　(51)Int.Cl.H01R 13/56(2006.01)H01R 31/06(2006.01)H01B 7/18(2006.01)(54)实用新型名称一种耐折型TYPE-C数据线(57)摘要本实用新型公开了一种耐折型TYPE -C数据线，包括连接头，所述连接头一端连接有数据线主体，且数据线主体另一端连接有转接头，所述数据线主体外壁设置有连接层，且连接层外壁套设有套环，所述套环内壁和连接层外壁分别设置有螺纹结构，且套环和连接层螺纹结构相互匹配，所述套环和连接层设置有2组，且套环和连接层关于数据线主体横向对称轴上下对称设置，所述数据线主体外壁套设有防护层，所述数据线主体外壁位于套环与连接头和转接头之间的部位套设有弹簧。

该耐折型TYPE -C数据线通过螺纹结构相互匹配的套环和连接层对数据线主体与连接头和转接头连接处进行限位，防止数据线主体弯折角度过大影响数据线主体使用寿命，从而降低用户使用成本。

权利要求书1页 说明书2页 附图2页CN 209641950 U 2019.11.15C N 209641950U权　利　要　求　书1/1页CN 209641950 U1.一种耐折型TYPE-C数据线，其特征在于：包括连接头（1），所述连接头（1）一端连接有数据线主体（2），且数据线主体（2）另一端连接有转接头（3），所述数据线主体（2）外壁设置有连接层（7），且连接层（7）外壁套设有套环（6），所述套环（6）内壁和连接层（7）外壁分别设置有螺纹结构，且套环（6）和连接层（7）螺纹结构相互匹配。

2.根据权利要求1所述的一种耐折型TYPE-C数据线，其特征在于：所述套环（6）和连接层（7）设置有2组，且套环（6）和连接层（7）关于数据线主体（2）横向对称轴上下对称设置。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920241356.2(22)申请日 2019.02.26(73)专利权人 深圳市坚果皮科技有限公司地址 518100 广东省深圳市龙岗区坂田街道坂田发达路云里智能园3栋1层云里MixC9室(72)发明人 曾文坚　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.H01R 31/06(2006.01)H01R 13/73(2006.01)(54)实用新型名称一种夹持式数据线(57)摘要一种夹持式数据线，包括前壳、后壳、弹簧、两个夹片、和线材；其中前壳和后壳相互扣合，以固定夹持有两个夹片，并使得两个夹片能够在上下方向上运动，所述两个夹片中间具有一个中空位置，弹簧设置在两个中空位置中间，并分别于所述两个夹片连接，前壳和后壳的一侧对应的位置分别具有一个突出的固定部，当前壳和后壳扣合后，两个固定部相互扣合以用于卡合固定所述线材。

本实用新型利用弹簧的伸缩性，结合夹片来卡持手机，稳固数据线与手机的连接，能够克服手机壳保护套不便于吸附的问题，同时通过前壳和后壳之间的固定部来固定线材，做到真正的解放双手。

权利要求书1页 说明书3页 附图5页CN 209344487 U 2019.09.03C N 209344487U权　利　要　求　书1/1页CN 209344487 U1.一种夹持式数据线，其特征在于：包括前壳、后壳、弹簧、两个夹片、和线材；其中前壳和后壳相互扣合，两个夹片位于前壳和后壳之间，在前壳和后壳的上下方向具有一个开口，以固定夹持有两个夹片，并使得两个夹片能够在上下方向上运动，所述两个夹片中间具有一个中空位置，所述弹簧设置在两个中空位置中间，并分别于所述两个夹片连接，所述前壳和后壳的一侧对应的位置分别具有一个突出的固定部，当前壳和后壳扣合后，两个固定部相互扣合以用于卡合固定所述线材。

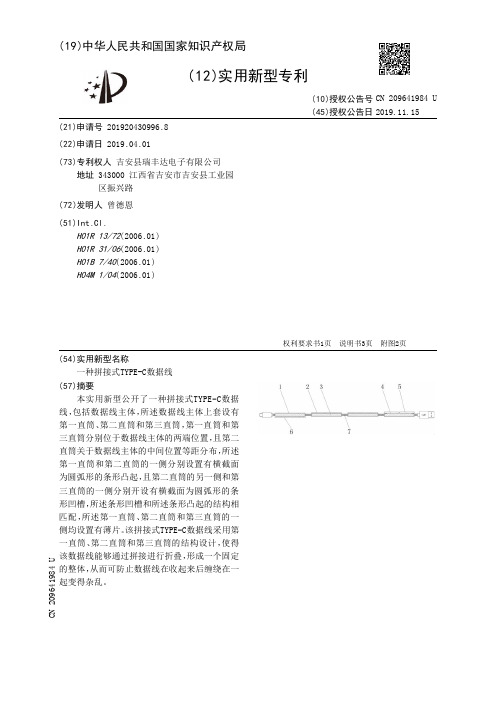

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920430996.8(22)申请日 2019.04.01(73)专利权人 吉安县瑞丰达电子有限公司地址 343000 江西省吉安市吉安县工业园区振兴路(72)发明人 曾德恩　(51)Int.Cl.H01R 13/72(2006.01)H01R 31/06(2006.01)H01B 7/40(2006.01)H04M 1/04(2006.01)(54)实用新型名称一种拼接式TYPE-C数据线(57)摘要本实用新型公开了一种拼接式TYPE -C数据线，包括数据线主体，所述数据线主体上套设有第一直筒、第二直筒和第三直筒，第一直筒和第三直筒分别位于数据线主体的两端位置，且第二直筒关于数据线主体的中间位置等距分布，所述第一直筒和第二直筒的一侧分别设置有横截面为圆弧形的条形凸起，且第二直筒的另一侧和第三直筒的一侧分别开设有横截面为圆弧形的条形凹槽，所述条形凹槽和所述条形凸起的结构相匹配，所述第一直筒、第二直筒和第三直筒的一侧均设置有薄片。

该拼接式TYPE -C数据线采用第一直筒、第二直筒和第三直筒的结构设计，使得该数据线能够通过拼接进行折叠，形成一个固定的整体，从而可防止数据线在收起来后缠绕在一起变得杂乱。

权利要求书1页 说明书3页 附图2页CN 209641984 U 2019.11.15C N 209641984U权　利　要　求　书1/1页CN 209641984 U1.一种拼接式TYPE-C数据线，其特征在于：包括数据线主体（7），所述数据线主体（7）上套设有第一直筒（1）、第二直筒（2）和第三直筒（4），第一直筒（1）和第三直筒（4）分别位于数据线主体（7）的两端位置，且第二直筒（2）关于数据线主体（7）的中间位置等距分布，所述第一直筒（1）和第二直筒（2）的一侧分别设置有横截面为圆弧形的条形凸起，且第二直筒（2）的另一侧和第三直筒（4）的一侧分别开设有横截面为圆弧形的条形凹槽，所述条形凹槽和所述条形凸起的结构相匹配。

专利名称：一种USBTYPE-C连接线专利类型：实用新型专利
发明人：刘刚,王志华,王婷婷,范帅兵申请号：CN202021222973.7
申请日：20200628
公开号：CN212230746U
公开日：
20201225
专利内容由知识产权出版社提供
摘要：本申请涉及一种USBTYPE‑C连接线，其包括连接头一，连接头一的一端固设有储物盒，储物盒内开设有储物空腔，储物盒上设有分隔外界与储物空腔的储物盖，储物盒内设有连接头二，连接头二与连接头一通过导线相互连接，当操作员需要使用连接线时，将储物盖打开，从储物空腔内取出连接头二和导线，进而通过连接头一、连接头二和导线的相互配合，实现数据的传输，当操作员不使用连接线时，操作员再将导线和连接头二放置储物空腔内，进而带上储物盖，进而保护导线，进而提高便携性，本申请具有便于操作员再次使用的效果。

申请人：田讯电子(烟台)有限公司
地址：264000 山东省烟台市经济技术开发区潮水衙前村
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920269783.1(22)申请日 2019.03.04(73)专利权人 深圳市研想科技有限公司地址 518000 广东省深圳市光明新区公明街道南环路16号伟诚工业园A栋2楼(72)发明人 李欣樾　(74)专利代理机构 北京一格知识产权代理事务所(普通合伙) 11316代理人 王科(51)Int.Cl.H01R 31/06(2006.01)H01R 13/72(2006.01)H01R 13/60(2006.01)A44B 15/00(2006.01)(54)实用新型名称一种新型数据线(57)摘要本实用新型公开了一种新型数据线，包括：收卷盒体、底座、转、多边形卡头、线体、尼龙丝网套、USB公端接头、金属连接块一、Typc -c接头、金属连接块二、接头凹槽、吸盘、按压旋转柱、拉伸弹簧、拉环。

本实用新型的有益效果：本实用新型解决了数据线储存时容易打结和难以解开的问题；本实用新型使得线体实现了定位和悬挂的功能，同时也解决了数据线在使用时不能够固定和容易弄乱使用环境的问题；本实用新型便于使用者携带，能够满足使用者随时需要的需求；本实用新型的结构简单，使用方便，价格低，易推广。

权利要求书1页 说明书4页 附图3页CN 209608052 U 2019.11.08C N 209608052U权　利　要　求　书1/1页CN 209608052 U1.一种新型数据线，其特征在于，包括：收卷盒体(4)，所述收卷盒体(4)为中空的长方体结构，所述收卷盒体(4)内部底端设置有底座(6)，所述底座(6)与收卷盒体(4)连接，所述底座(6)的顶端设置有转轴(7)，所述转轴(7)的底端与底座(6)旋转连接，所述转轴(7)的顶端设置有多边形卡头(10)，所述多边形卡头(10)与转轴(7)连接，所述收卷盒体(4)内还设置有线体(3)，所述线体(3)的外侧设置有尼龙丝网套(15)，所述尼龙丝网套(15)套接于线体(3)外壁与线体(3)连接，所述线体(3)贯穿收卷盒体(4)和转轴(7)，所述线体(3)与收卷盒体(4)活动连接，所述线体(3)与转轴(7)固定连接，所述线体(3)的两端分别设置于收卷盒体(4)的外侧，所述线体(3)的一端设置有USB公端接头(1)，所述USB公端接头(1)与线体(3)电连接，所述USB公端接头(1)与线体(3)的连接处设置有金属连接块一(2)，所述金属连接块一(2)分别与USB公端接头(1)和尼龙丝网套(15)连接，所述线体(3)的另一端设置有Typc-c接头(9)，所述Typc-c接头(9)与线体(3)电连接，所述Typc-c接头(9)与线体(3)的连接处设置有金属连接块二(8)，所述金属连接块二(8)分别与Typc-c接头(9)和尼龙丝网套(15)连接，所述收卷盒体(4)外壁两侧还设置有接头凹槽(14)，所述USB公端接头(1)和Typc-c接头(9)分别与对应的接头凹槽(14)凹凸连接；所述收卷盒体(4)的底端设置有若干组吸盘(5)，若干组所述吸盘(5)均匀分布，所述吸盘(5)的顶端与收卷盒体(4)的底端连接，所述收卷盒体(4)的顶端设置有按压旋转柱(12)，所述按压旋转柱(12)的底端贯穿收卷盒体(4)的顶端，所述按压旋转柱(12)的底端通过拉伸弹簧(11)与转轴(7)的顶端连接，所述按压旋转柱(12)底端的内部为多边形凹槽，所述按压旋转柱(12)的底端内部与多边形卡头(10)活动连接，所述按压旋转柱(12)的顶端设置于拉环(13)，所述拉环(13)与按压旋转柱(12)固定连接。

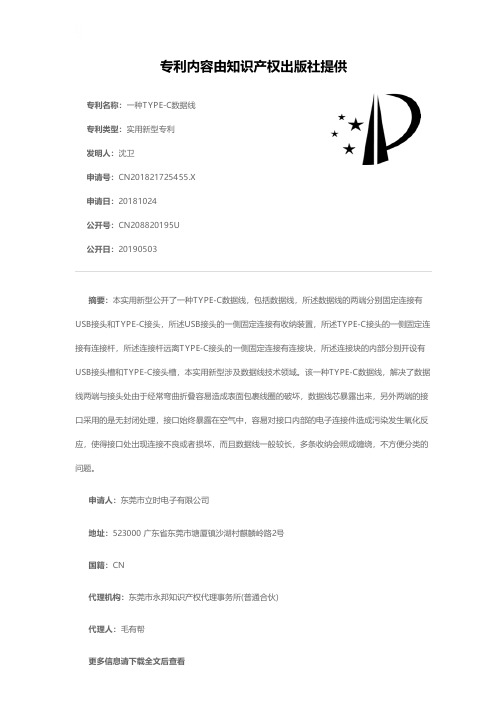

专利名称：一种TYPE-C数据线专利类型：实用新型专利
发明人：沈卫
申请号：CN201821725455.X 申请日：20181024
公开号：CN208820195U
公开日：
20190503
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种TYPE‑C数据线，包括数据线，所述数据线的两端分别固定连接有USB接头和TYPE‑C接头，所述USB接头的一侧固定连接有收纳装置，所述TYPE‑C接头的一侧固定连接有连接杆，所述连接杆远离TYPE‑C接头的一侧固定连接有连接块，所述连接块的内部分别开设有USB接头槽和TYPE‑C接头槽，本实用新型涉及数据线技术领域。

该一种TYPE‑C数据线，解决了数据线两端与接头处由于经常弯曲折叠容易造成表面包裹线圈的破坏，数据线芯暴露出来，另外两端的接口采用的是无封闭处理，接口始终暴露在空气中，容易对接口内部的电子连接件造成污染发生氧化反应，使得接口处出现连接不良或者损坏，而且数据线一般较长，多条收纳会照成缠绕，不方便分类的问题。

申请人：东莞市立时电子有限公司
地址：523000 广东省东莞市塘厦镇沙湖村麒麟岭路2号
国籍：CN
代理机构：东莞市永邦知识产权代理事务所(普通合伙)
代理人：毛有帮
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920622114.8(22)申请日 2019.05.05(73)专利权人 湖北工业大学地址 430070 湖北省武汉市洪山区南李路28号湖北工业大学(72)发明人 张健　陈泽宇　陈科　刘鑫渊　(74)专利代理机构 六安市新图匠心专利代理事务所(普通合伙) 34139代理人 胡艳(51)Int.Cl.H01R 24/00(2011.01)H01R 31/06(2006.01)H01R 13/639(2006.01)(54)实用新型名称一种方便使用的数据线(57)摘要本实用新型涉及数据线领域，尤其涉及一种方便使用的数据线，针对现有的数据线往往长度一定，不便于根据使用者的需求进行调节，携带不便，使用灵活性差的问题，现提出如下方案，其包括连接线，所述连接线两端分别设有连接公头和连接母头，连接公头的下端设有USB接头，连接公头的一侧设有凹槽，凹槽的内侧设有连接带，所述连接带的上端活动连接有滑杆，且凹槽的两侧壁上设有与滑杆相配合的滑槽，连接带远离滑杆的一端设有限位连接圈，所述连接母头的上端设有USB插口，且USB插口的一侧设有安装在连接母头上的充电接头。

本实用新型根据使用者的需求，数据线可单独或者拼接使用，适用性广，且连接牢固，使用安全，且拆卸方便，使用灵活性强。

权利要求书1页 说明书2页 附图4页CN 209747848 U 2019.12.06C N 209747848U权　利　要　求　书1/1页CN 209747848 U1.一种方便使用的数据线，包括连接线(1)，其特征在于，所述连接线(1)两端分别设有连接公头(2)和连接母头(3)，连接公头(2)的下端设有USB接头(4)，连接公头(2)的一侧设有凹槽，凹槽的内侧设有连接带(5)，所述连接带(5)的上端活动连接有滑杆(6)，且凹槽的两侧壁上设有与滑杆(6)相配合的滑槽，连接带(5)远离滑杆(6)的一端设有限位连接圈(7)，连接公头(2)的下端设有与限位连接圈(7)相配合的限位槽，且限位槽的下端面上设有两组第一限位柱(8)，且限位连接圈(7)上设有与两组第一限位柱(8)相配合的限位插孔(9)，所述连接母头(3)的上端设有USB插口(10)，且USB插口(10)的一侧设有安装在连接母头(3)上的充电接头(11)，连接母头(3)的下侧设有两组与限位插孔(9)相配合的第二限位柱(12)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920551372.1(22)申请日 2019.04.22(73)专利权人 徐武碧地址 518000 广东省深圳市宝安区沙井西环路2103号A栋3楼(72)发明人 徐武碧　(74)专利代理机构 深圳市世通专利代理事务所(普通合伙) 44475代理人 谢素(51)Int.Cl.H01R 31/06(2006.01)H01R 27/00(2006.01)H01R 13/72(2006.01)H01R 13/621(2006.01)H01R 13/60(2006.01)H01R 13/52(2006.01)H01R 13/502(2006.01)(54)实用新型名称一种多功能数据线(57)摘要本实用新型公开了一种多功能数据线，包括数据线和环形结构的安装壳，所述安装壳的上下端面上均安装一密封板，上下密封板之间形成一环形结构的固定槽，安装壳内部安装一转接头主板，安装壳的外圈面上设有一个以上的安装口，数据线一端穿过其中一个安装口延伸至安装壳内部，并焊接固定于转接头主板上，剩余的安装口中分别设有不同类型的转接头。

本实用新型结构简单，使用方便，在不使用时，数据线能盘绕设置于固定槽中，减小了体积，方便了携带，盘绕过程中能将转接头压入安装壳中，避免了外漏而造成的损坏，增加了保护效果，且通过固定槽能将与其连接的设备压住，增加了连接牢固性，避免了松动。

权利要求书1页 说明书3页 附图1页CN 209658564 U 2019.11.19C N 209658564U权　利　要　求　书1/1页CN 209658564 U1.一种多功能数据线，其特征在于：包括数据线和环形结构的安装壳，所述安装壳的上下端面上均安装一密封板，密封板的直径均大于安装壳的直径，上下密封板之间形成一环形结构的固定槽，安装壳内部安装一转接头主板，安装壳的外圈面上设有一个以上的安装口，数据线一端穿过其中一个安装口延伸至安装壳内部，并焊接固定于转接头主板上，剩余的安装口中分别设有不同类型的转接头，转接头一端均穿过安装口延伸至外界，另一端均设置于安装壳内部，并均通过弹性数据线于转接头主板连接，上端的密封板正对于转接头处均设有一与安装壳内部相通的条形口，转接头的表面上均安装一“L”型结构的推杆，推杆垂直的一段穿过条形口延伸至外界。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920469792.5(22)申请日 2019.04.09(73)专利权人 海林电脑科技（深圳）有限公司地址 518000 广东省深圳市光明区玉塘街道玉律社区第六工业区第一栋(72)发明人 林海鹏　(51)Int.Cl.H01R 27/00(2006.01)H01R 31/06(2006.01)H01R 13/66(2006.01)(54)实用新型名称一种便携式TYPE-C多功能扩展线(57)摘要本实用新型公开了一种便携式TYPE -C多功能扩展线，包括底壳和上盖，所述底壳的内部设有电路板，电路板的上板面安装有SD接口、音频/声道接口和HDMI接口，电路板的下板面安装有MICRO SD接口，电路板两端的U型槽内插装有数据线接头，所述底壳的侧壁上开设有第一板孔、第二板孔、第三板孔和第四板孔，所述第一板孔与SD接口相匹配，SD接口的一端插入第一板孔内。

本便携式TYPE -C多功能扩展线，可连接HDMI 高清显示终端、SD/Micro SD存储卡以及音箱/耳机媒体播放设备，方便智能设备存取外围文件媒体，实现双声道输出，而且采用一体式线身设计，取代了其它类型的USB集线器还需要附带TYPE C to TYPE C线材的烦恼，为用户带来实在的方便。

权利要求书1页 说明书3页 附图1页CN 209860298 U 2019.12.27C N 209860298U权　利　要　求　书1/1页CN 209860298 U1.一种便携式TYPE-C多功能扩展线，包括底壳（1）和上盖（2），其特征在于：所述底壳（1）的内部设有电路板（3），电路板（3）的上板面安装有SD接口（4）、音频/声道接口（5）和HDMI接口（6），电路板（3）的下板面安装有MICRO SD接口（7），电路板（3）两端的U型槽内插装有数据线接头（8），所述底壳（1）的侧壁上开设有第一板孔（9）、第二板孔（10）、第三板孔（11）和第四板孔（12），所述第一板孔（9）与SD接口（4）相匹配，SD接口（4）的一端插入第一板孔（9）内，所述第二板孔（10）与音频/声道接口（5）相匹配，音频/声道接口（5）的一端插入第二板孔（10）内，所述第三板孔（11）与HDMI接口（6）相匹配，HDMI接口（6）的一端插入第三板孔（11）内，所述第四板孔（12）与MICRO SD接口（7）相匹配，MICRO SD接口（7）的一端插装于第四板孔（12）内；所述底壳（1）的两端设有引线孔（13），引线孔（13）内插装有数据线（14），所述数据线（14）的一端与数据线接头（8）连接，数据线（14）的另一端安装有USB-C上行接口（15）和USB-C下行接口（16）。

专利名称：一种数据线
专利类型：实用新型专利
发明人：刘平
申请号：CN201220662797.8申请日：20121111
公开号：CN202997247U
公开日：
20130612
专利内容由知识产权出版社提供
摘要：本实用新型公开的是一种数据线，包括：USB插头；与所述USB插头通过第一线缆连接的数据转换读卡装置；通过第二线缆与所述数据转换读卡装置连接的至少两个不同类型的数据插头。

本实用新型提供的数据线，通过设置至少两个不同类型的数据插头，并通过数据转换读卡装置使得USB 插头与各个数据插头的连接，使得一个数据线能够同时为多个电子设备充电或数据传输，还能实现同时充电，传输数据的功能。

申请人：刘平
地址：621000 四川省绵阳市游仙区经济实验区六里2组200号
国籍：CN
更多信息请下载全文后查看。
