cfg打桩施工方案1. 引言本文档旨在描述cfg（Continuous Flight Auger）打桩施工方案的整体流程和关键要点。

cfg打桩技术是一种常用的土木工程施工方法，适用于各种结构的桩基建设。

本文将详细介绍打桩前的准备工作、打桩机械设备的选择和调试、施工过程的操作步骤以及施工后的验收工作。

2. 打桩前的准备工作在进行cfg打桩施工前，需要进行充分的准备工作，以确保施工的顺利进行。

具体的准备工作包括： - 土壤勘察：通过土壤勘察，了解地下情况，确定桩基的设计参数，包括桩径、桩长等。

- 建立施工桩基图纸：根据设计参数，制定施工桩基图纸，明确每个桩点的位置和施工要求。

- 准备施工材料和设备：准备好打桩机、沉放导管、沉放桩内钢筋等设备和材料，确保施工进行所需。

- 确定施工时间和工期：根据项目要求和现场条件，确定施工时间和工期，并制定详细的施工计划。

3. 打桩机械设备的选择和调试选择适合的打桩机械设备是施工的关键。

cfg打桩通常使用旋挖钻机进行，其工作原理是通过钻头旋转和推进的方式完成钻孔和桩基的形成。

在选择打桩机械设备时，需要考虑以下因素： - 桩径和桩长：根据设计要求选择合适的打桩机，保证其承载能力和适用范围。

- 地质条件：根据土壤情况选择合适的打桩机，如软土地层适合采用大功率的旋挖钻机，而坚硬地层适合采用冲击式的打桩机。

- 施工条件：考虑工地布局、施工空间和场地要求，选择适合的打桩机。

在确认选择适当的打桩机后，还需要进行调试，以确保其正常工作。

调试过程中应注意机器的稳定性、润滑系统的运转和操作控制系统的灵活性。

4. 施工流程及操作步骤4.1 施工准备1.按照施工桩基图纸的要求，确定桩点位置，标记好桩点，并测量桩点的高程。

2.检查打桩机械设备和施工材料的完好性，确保没有损坏和缺失。

3.检查施工区域的安全情况，清理施工区域的障碍物。

4.向现场工作人员说明施工方案和安全注意事项。

4.2 钻孔操作1.将打桩机准确地移动到目标桩点上，并进行固定，确保机器的稳定性。

建筑地基处理技术中CFG桩的运用
CFG桩是混凝土带肋钢筋管桩，是钢管和混凝土之间通过肋筋卡榫相互咬合的一种双
重剪切形式的组合构件。

CFG桩在建筑地基处理技术中起到了重要的作用。

第一，CFG桩具有很好的承载能力，能够承受大的荷载。

CFG桩配合搅拌桩、钢筋混
凝土桩、灌注桩等桩型形成桩网，在处理软弱地基和地震活动区地基加固中，能够面向横
切面，同时承担荷载和地震作用，有效地提高地基的整体性能。

第二，CFG桩制作方便，可以根据实际需要进行加工和制作。

这种桩型的制作和施工
成本低，能够快速地进行大规模的施工，同时CFG桩料可以在工地现场加工和调整，能够
满足现场的变化需求，具有较强的可行性。

第三，CFG桩在施工过程中可以采用无振动施工方式，保护周边环境和降低噪音污染。

在城市密集区域施工CFG桩能够有效降低造成的环境破坏程度，保障周边建筑物和交通道
路的安全运行。

总的来说，CFG桩在建筑地基处理技术中运用广泛，它的施工和技术特点决定了它具
有很高的适应性和可操作性，是一种十分优秀的加固地基材料，为建筑基础处理提供了可
靠的保障。

豫东某市体育场看台CFG桩和静压PHC高强度管桩施工方案分析对比豫东某市体育场看台基础部分设计为CFG桩复合地基，四个区域共计布桩3775根，设计要求处理后的复合地基承载力特征值为27.01KPa，单桩承载力特征值为410KN，桩端进入细沙持力层不少于1M。

体育场建设是我市重点建设工程,工期要求紧、质量控制严格，工程造价应在保证质量和工期的前提下尽量降低。

鉴于上述状况，基础施工是提高工程进度的关键。

特别是进入冬季施工，应综合考虑不利于基础施工的各种因素，为此对看台部分CFG桩进行论证分析，选择一种投资少、质量高、工期快的桩基型式很有必要。

１．CFG桩简介CFG桩是一种地基处理型式，主要施工方法是采用螺旋钻钻进成孔，然后利用泵送混凝土灌注成桩，施工时造成大量的泥浆需要清理及外运，而且设计及施工规范严格要求，工程桩施工前必须先进行试桩，试桩按照设计图纸要求施工，成桩28天后经质检部门采用静载荷试验进行检验。

符合要求后方能进行工程桩施工。

正式施工结束后还需等28天再进行工程桩检测，检测全部合格后才能进行下一道工序施工。

工期至少要70日历天。

与业主要求桩基施工30日历天相差太大。

从经济角度分析，按布桩较多的一个承台计算，16桩承台，桩间距1350mm，如图：承台面积25．50M2，承台厚度按中南标图集l200mm计算，16桩承台上部垂直承载力为25．5×270=6885KN。

褥垫层厚度为200mm，C10混凝土垫层100mm，其造价如下：(1)CFG桩，桩径400mm，桩长llM，超灌0.5M，计算桩长11．5M，市场预算价每米按100元计,单桩价格1150元,l6根桩造价l8400元。

(2)C30承台混凝土25．5×1．2=30．6M3，市场价含钢筋每方700元，合计30．6×700=21420元。

(3)沙石褥垫层25．5×0．2=5．1M3，每立方造价150元，合计5．1×150=765元。

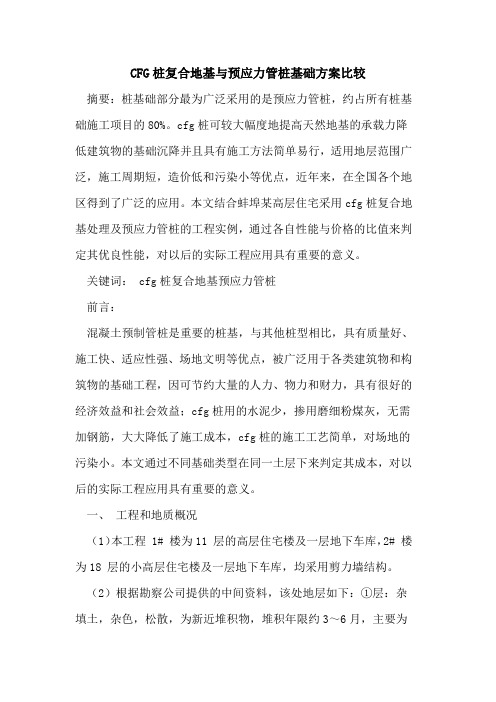

CFG桩复合地基与预应力管桩基础方案比较摘要：桩基础部分最为广泛采用的是预应力管桩，约占所有桩基础施工项目的80%。

cfg桩可较大幅度地提高天然地基的承载力降低建筑物的基础沉降并且具有施工方法简单易行，适用地层范围广泛，施工周期短，造价低和污染小等优点，近年来，在全国各个地区得到了广泛的应用。

本文结合蚌埠某高层住宅采用cfg桩复合地基处理及预应力管桩的工程实例，通过各自性能与价格的比值来判定其优良性能，对以后的实际工程应用具有重要的意义。

关键词： cfg桩复合地基预应力管桩前言：混凝土预制管桩是重要的桩基，与其他桩型相比，具有质量好、施工快、适应性强、场地文明等优点，被广泛用于各类建筑物和构筑物的基础工程，因可节约大量的人力、物力和财力，具有很好的经济效益和社会效益；cfg桩用的水泥少，掺用磨细粉煤灰，无需加钢筋，大大降低了施工成本，cfg桩的施工工艺简单，对场地的污染小。

本文通过不同基础类型在同一土层下来判定其成本，对以后的实际工程应用具有重要的意义。

一、工程和地质概况（1）本工程 1# 楼为11 层的高层住宅楼及一层地下车库，2# 楼为18 层的小高层住宅楼及一层地下车库，均采用剪力墙结构。

（2）根据勘察公司提供的中间资料，该处地层如下：①层：杂填土，杂色，松散，为新近堆积物，堆积年限约3～6月，主要为灰岩碎块与粘性土组成，硬杂质含量约为40%。

，层厚约0.4-0.6米。

②层：粉土，主要为黄色，褐黄色，饱和，松散不均匀，夹薄层粘土，主要由粉粒组成，呈层状，无光泽反应，干强度低，韧性低，摇振反应迅速，层厚约 1.0-2.8 米。

③层：粉质粘土，黄褐色，可塑，含少量铁锰氧化物，刀切面光滑，干强度中等，韧性中等，局部含少量的角砾，层厚约 7.5-13.0 米。

④层：粉细砂，青灰色，饱和，呈松散稍微状态，主要由粉细砂组成，夹少许粉土和有机质，级配不良，分配良好，以石英长石质为主。

⑤层：粉质粘土，黄色、局部灰黄色，含铁锰质氧化物及云母和钙质碎屑。

3.2.3.6. CFG桩施工方法及工艺在本标段处理粘性土、粉土、砂土、人工填土和淤泥质土等地基段采用CFG桩。

通过沉管成桩机成孔，孔内灌注水泥、粉煤灰和碎石拌合料，形成低强度桩体复合地基。

CFG桩桩径设计采用0.5m，一般呈正方形布置，桩间距1.2～2.5m，桩顶面设置0.4～6m厚碎石垫层，垫层中铺设1～2层不小于80N/m双向土工格栅。

水泥采用强度等级为PO32.5级以上的普通硅酸盐水泥。

标准立方体无侧限抗压强度不小于20MPa。

采用的固化剂和外加剂的品种、规格及性能符合设计要求。

对一般地基，CFG桩施工成桩采用沉管法，软土地基上施工时一般采用静压振拔技术，施工设备为振动冲击沉管机。

施工工艺说明如下：⑴施工前应按设计要求由试验室进行配合比试验，施工时按配合比配制混合料。

长螺旋钻孔、管内泵压混合料成桩施工的坍落度宜为160～200mm，振动沉管桩灌注成孔施工的坍落度宜为30～50mm，振动沉管灌注成桩后桩顶浮浆厚度不宜超过200mm。

每个工点开工前应按照室内配方先做试桩2根。

⑵首先平整场地并填筑20㎝厚沙砾垫层，测量放线，确定桩位，然后按设计方案确定的设计参数进行桩基施工，桩长根据沉管入土深度确定。

⑶CFG桩施工以单打法（拔管后不再反插）成桩，施打顺序采用纵向隔排跳打的次序，尽量避免新打桩对已打桩的影响。

按设计桩位把预制好的水泥砼锚头（桩靴）埋在预定的地表面，将打桩机移至锚头上方，并将空心钢管桩套在锚头上。

钢管桩内外套管的下端面与桩靴的内外支撑面相接触，上部与压盖连接，并通过钢缆与打桩机相连。

打桩机上的卷扬机往下拉动钢缆，使钢管桩压迫桩靴尖头一起压入土层（静压法）。

或通过振动使钢管下沉到位（振动法）。

沉管过程中每沉1米应记录电流表电流一次，并对土层变化予以说明。

CFG桩加固深度应穿透软弱土层（压缩层）到达无压缩层（硬层）以下不小于0.5m到达设计深度后，分批往钢管内灌注砼，边振动边拔管（留下桩靴）。

还在纠结用CFG还是管桩吗？答案在这里基础工程一、常见浅基础的类型1.独立基础•概念：是整个或局部结构物下的无筋或配筋的单个基础。

•特点：方形，上下分几级，结构简单，造价低，可以根据上部荷载的需要进行尺寸大小的调整。

•适用范围：常用于荷载低的轻钢厂房、水塔、多层住宅、机器设备基础等，应用十分普遍。

2.条形基础•概念：是指基础长度远远大于基础宽度的一种基础形式。

•特点：条形，结构简单，造价低，也可根据上部荷载调整基础宽度。

•适用范围：多应用于断层建筑，沿着墙下分布，地基土质好的情况下最为适用。

3.筏板基础•概念：用钢筋混凝土做成连续整片基础，俗称“满堂红”。

•特点：基础面积大，整体沉降均匀，节省构造板，造价高。

可根据荷载调整厚度，荷载大时配合着桩基础使用组成桩筏基础。

•适用范围：地基不好的多层建筑、带有地下室的多层、高层建筑。

4.箱型基础•概念：由钢筋混凝土底板、顶板和足够数量的纵横交错的内外墙组成的空间结构。

•特点：刚度大、沉降均匀，混凝土用量大易出现裂缝，造价高，箱型空间可作为人防，停车场等，目前采用的较少。

•适用范围：高层建筑、大型设备基础、地下车站。

二、复合地基复合地基是在天然地基中设置一定比例的增强体，并由原土和增强体共同承担由基础传的建筑物荷载，这样一种人工地基称为复合地基。

增强体是由强度和模量比原土高的材料组成，习惯上将增强体称为桩。

根据材料的不同，纵向增强体可分为碎石桩、水泥土桩、CFG 桩等。

根据桩体的强度和模量大小，可分为散体复合地基（如振冲碎石桩复合地基），低粘结强度桩复合地基（如石灰桩、灰土桩），中等粘结强度桩复合地基 ( 如夯实水泥土桩复合地基 ) ，高粘结强度桩复合地基 ( 如 CFG 桩 ) 。

三、CFG定义水泥粉煤灰碎石桩法（简称 CFG 桩），是由水泥、粉煤灰、碎石、石屑或砂等混合料加水拌和形成高粘结强度桩，并由桩、桩间土和褥垫层一起组成复合地基的地基处理方法。

四、特点四、特点•CFG 桩复合地基一般适用于处理粘性土、粉土、砂土、人工填土和淤泥质土地基；既可用于挤密效果好的土，又可用于挤密效果差的土。
