水泵电机安装调试摘要：水泵电机安装调试指的是将水泵和电机安装在一起，并进行调试以确保其正常工作。

本文介绍了水泵电机安装调试的步骤和注意事项，以确保水泵电机能够正常工作。

通过正确的安装和调试，可以减少故障发生的可能性，延长水泵电机的使用寿命。

关键词：水泵、电机、安装、调试、注意事项引言水泵电机是工业中常用的设备，用于提供液体的输送及循环。

为了确保水泵电机的正常工作，进行正确的安装调试是至关重要的。

本文将详细介绍水泵电机安装调试的步骤和需要注意的事项，希望能够帮助读者正确完成水泵电机的安装调试工作，确保其稳定、高效地运行。

一、准备工作1. 在进行水泵和电机的安装调试之前，首先要确定水泵和电机的规格和类型，以确保它们能够匹配。

此过程涉及确定水泵的流量、扬程和出口压力需求，以及电机的功率、转速和额定电压等参数。

根据这些参数，选择适合的水泵和电机，并确保它们相互匹配，以保证工作效率和安全性。

2. 在确定安装位置时，需要考虑工程要求和操作要求。

首先，选择一个合适的位置，以保证整个系统的稳定性和可靠性。

其次，要确保该位置具备良好的通风条件，以便有效散热，防止电机过热。

还要确保该位置能够承受水泵电机的重量，并采取必要的支撑和固定措施，以防止电机在运行中产生震动和失稳。

3. 在安装调试之前，需要检查电源线路，确保其满足水泵电机的电压和电流需求。

根据电机的额定电压和电流，确认供电线路是否能够提供稳定且符合要求的电源。

同时，要检查电源线路的绝缘情况和接线的可靠性，确保不会出现线路短路或接触不良的情况。

如果需要长时间运行或频繁启动电机，还要考虑使用稳定器或保护装置，以避免电压波动对电机造成损害。

二、安装水泵和电机1. 在安装水泵和电机时，首先要将它们放置在预定位置上。

根据工程设计和操作要求，选择一个适当的位置，并确保该位置具备足够的空间和承重能力。

使用专用工具或支架将水泵和电机固定在位置上，以确保其稳定性和可靠性。

固定过程中要注意使用正确的螺栓、螺母和垫片，按照规范要求进行紧固。

打开三相电机接线盖子，如何确定是星型还是三角形接法
一、判断方法
1.打开电机的接线盒后，看三种不同颜色的线，如果三种不同颜色的线是一条线的头接一条线的尾则可以确定该接线法是Y型接线，如果三条线有一端是连接在一起的，则可以保证是星形接线法。

2.三角形接线时,三相电机每一个绕组承受线电压（380V）,而星形接线时,电机每一承受相电压（220V）.在电机功率相同的情况,角线电机的绕组电流较星接电机电流小。

二、星型三角形接法知识普及
1、三角形接线与星形接线的电路图（左边星形，右边三角形）：
2、星形接法：
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形
接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

3、三角形接法：
是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法没有中性点，也不可引出中性线。

三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。

电机星三角型启动方式调试方法“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～电机“星形转三角形启动”方式调试方法一、首先认识电机的星形、三角形接法普通三相异步电机共有三相绕组，一般标识为“U1-U2”、“V1-V2”、“W1-W2”，异步电机有两种接线方式，一种是星形接法，一种是三角形接法，具体连接方式见下图:星形、三角形接法图解电机星形接法现场图电机三角形接法现场图“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～电机采用星形接法时，线圈电压为220V，运行电流为相电流，较小; 电机采用三角形接法时，线圈电压为380V，运行电流为相电流的根号三倍，较大。

电机从静止起动时，星形接法的起动转矩仅是三角形接法的一半，起动电流仅仅是三角形起动的三分之一左右;三角形接法起动时起动电流是额定电流的4,7倍，但是起动转矩大。

二、大电机的“星—三角”起动方式大功率电机正常运行时一般采用三角形接法，但由于大电机三角形直接起动时起动电流大(达额定电流的4,7倍)，对电机、电气开关，甚至电网都有冲击。

因此，为避免大电机三角形“硬”启动的起动电流的冲击，大电机一般采用“软”起动方式——如“星—三角”起动、软启动器起动、变频器起动等。

1、下面首先介绍何谓“星—三角”起动方式:所谓“星—三角”起动是指利用电机的控制电路中接触器的切换，改变电机的接线方式，首先使电机以“星形接线方式”从静止起动，电机起动并旋转一定时间后，使用时间继电器将控制电路切换至“三角形接线方式”相对平稳地进入正常运行的启动方法。

“星—三角”起动控制方式电气原理图见PDF附件《星三角启动控制回路图》。

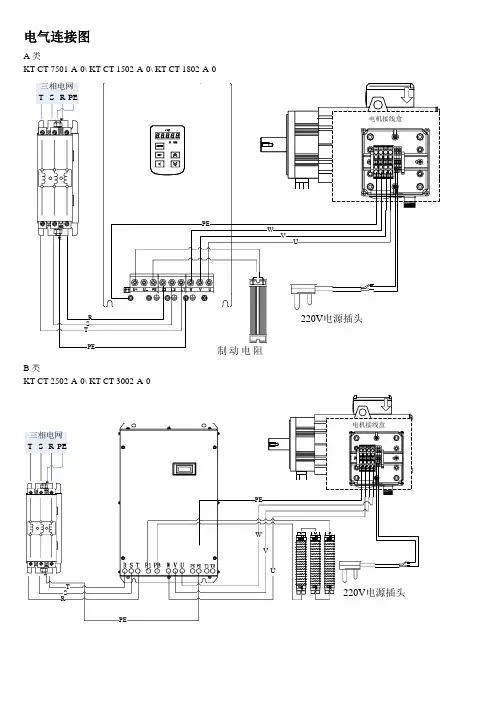

“星—三角”起动控制方式的电机，严禁未经调试即直接进行起动～因为电机可能会由于星形与三角形运转方向相反而烧毁～“星—三角”起动控制方式控制柜端子侧及电机侧连接如下图所示:控制柜端子连接【连接两根三芯电缆】电机接线盒连接【无短接片～】注意:电机接线盒内短接片需全部拆除，否则会相间短路～ 2、“星—三角”起动方式的调试方法:1)首先检查控制柜端子侧和电机接线盒内电缆连接是否正确※ A1/ B1/ C1接UI/ V1/ W1;A2/ B2/ C2接W2/ U2/ V2;※ 电机接线盒短接片是否已全部拆除2)接着调试星形起动的电机旋转方向是否正确※ 将控制切换至三角形接线方式的延时时间继电器的延时时间调大，使手动点动电机起动查看星形电机运转方向时有足够时间; ※ 手动方式点动电机，查看电机星形起动运转方向是否正确: 如果方向正确，无需换线;如果方向错误，则交换端子A1、B1、C1上的(或者电机接线盒中U1、V1、W1接线柱上的)任意两根电缆。

项目四三相交流异步电动机及其控制线路[项目概述]现代各种生产机械都广泛使用电动机来驱动。

根据产生或使用电能种类的不同，旋转的电磁机械可分为直流电机和交流电机两大类。

交流电机可分为异步电机和同步两种。

异步电机主要作为电动机使用。

异步电动机又有单相和三相两种，而三相异步电动机又分笼型和绕线式。

三相异步电动机是所有电动机中应用最广泛的一种。

据有关资料统计，现在电网中的电能2/3以上是由三相异步电动机消耗的，而且工业越发达，现代化程度越高，其比例也越大。

三相异步电动机具有结构简单、工作可靠、价格低廉、维修方便、效率较高、体积小、重量轻等一系列优点，应用非常广泛。

例如:普通机床、起重机、生产线、鼓风机、水泵以及各种农副产品的加工机械等。

以农村中常见抽水机（水泵）为例，它的主传动设备就是一台三相异步电动机，为了完成水泵的运行，增加了外围的电气控制线路，这就是一个典型的三相异步电动机的电气控制电路。

下图是农村中常用的抽水机电气原理图，它由主电路和控制电路两部分组成。

图 4-1抽水机的电气原理图通过以上对电路的分析可知水泵的工作情况：先是KM1通电，电动机串入电阻R起动，这时R上有一定电压降，使加到定子绕组端的电压降低，从而限制起动电流使之在允许范围之内。

经过一定时间后，KM2通电，再将电动机直接与电源接通，使电动机在额定电压下正常运转。

电动机进入正常运转后， KM1和KT都不起作用了，故让它们断电释放，以节约用电。

这是一种简单的降压起动方法，缺点是起动时电阻R上要消耗一定电能，所以常用于不经常起动停止的场合。

通过此例可以看出，很多机械设备的动力传动都来自三相异步电动机，再配合相应的电气控制线路，就可以制造出各种功能的机械设备。

这里就必须学习三相异步电动机的相关知识以及三相异步电动机的启动、运行控制、制动、调速的知识。

4．1 三相异步电动机的工作原理三相异步电动机的定子绕组是一个空间位置对称的三相绕组，如果在定子绕组通入三相对称的交流电流，就会在电动机内部建立起一个恒速旋转的磁场，称为旋转磁场，它是异步电动机工作的基本条件。

电机接线规范篇一：电机接线规则三相异步电动机接线规则三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。

一头叫做首端，另一头叫末端。

规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。

这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源。

而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。

即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电。

一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。

三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。

如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。

三相异步电动机如果是△接线就没有中性点，也就不会有零线的接线端子；星形的话:由于星形接线有个中性点，当三相负载平衡时，此点的电压为零，Ua+Ub+Uc=Um*sin(wt)+Um*sin(wt-120°)+Um*sin(wt+120°)=0，详细计算过程省略，此点可接零线。

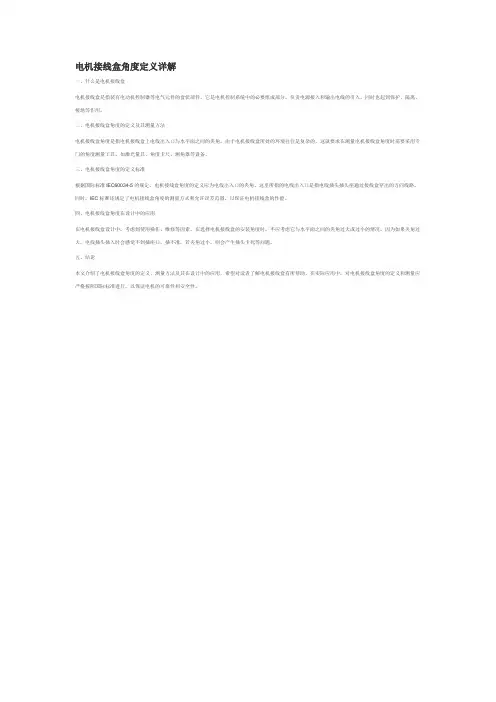

电机接线盒角度定义详解
一、什么是电机接线盒
电机接线盒是指装有电动机控制器等电气元件的盒状部件。

它是电机控制系统中的必要组成部分，负责电源接入和输出电线的引入，同时也起到保护、隔离、接地等作用。

二、电机接线盒角度的定义及其测量方法
电机接线盒角度是指电机接线盒上电线出入口与水平面之间的夹角。

由于电机接线盒所处的环境往往是复杂的，这就要求在测量电机接线盒角度时需要采用专门的角度测量工具，如激光量具、角度卡尺、测角器等设备。

三、电机接线盒角度的定义标准
根据国际标准IEC60034-5的规定，电机接线盒角度的定义应为电线出入口的夹角。

这里所指的电线出入口是指电线插头插头座通过接线盒穿出的方向线路。

同时，IEC标准还规定了电机接线盒角度的测量方式和允许误差范围，以保证电机接线盒的性能。

四、电机接线盒角度在设计中的应用
在电机接线盒设计中，考虑到使用操作、维修等因素，在选择电机接线盒的安装角度时，不应考虑它与水平面之间的夹角过大或过小的情况。

因为如果夹角过大，电线插头插入时会感觉不到插座口，插不准，若夹角过小，则会产生插头卡死等问题。

五、结论
本文介绍了电机接线盒角度的定义、测量方法及其在设计中的应用，希望对读者了解电机接线盒有所帮助。

在实际应用中，对电机接线盒角度的定义和测量应严格按照国际标准进行，以保证电机的可靠性和安全性。
