高速与多轴加工教学 第3章 高速于多轴加工机床基本操作

《数控加工编程与操作》教学教案第一章：数控加工概述1.1 数控加工的定义和发展历程1.2 数控系统的组成及工作原理1.3 数控加工的应用范围及优势1.4 数控加工的基本术语和概念第二章：数控编程基础2.1 数控编程的基本方法2.2 数控编程的指令系统2.3 数控编程的格式与规则2.4 数控编程的工艺分析与规划第三章：数控机床与刀具选择3.1 数控机床的分类与结构3.2 数控机床的选择原则3.3 刀具的选择与补偿3.4 数控机床的坐标系与运动控制第四章：数控车削编程与操作4.1 数控车削编程的基本方法4.2 数控车削编程的实例解析4.3 数控车削操作步骤与注意事项4.4 数控车削加工实训第五章：数控铣削编程与操作5.1 数控铣削编程的基本方法5.2 数控铣削编程的实例解析5.3 数控铣削操作步骤与注意事项5.4 数控铣削加工实训第六章：数控加工工艺与编程6.1 数控加工工艺的概念与重要性6.2 数控加工工艺参数的选择6.3 数控编程中的工艺处理6.4 典型零件的数控加工工艺分析第七章：数控编程高级应用7.1 复合刀具路径的编程7.2 高速数控加工编程7.3 数控加工中的仿真与模拟7.4 自动化编程与数控加工第八章：数控机床的维护与故障诊断8.1 数控机床的日常维护与保养8.2 数控机床故障的常见类型8.3 数控机床故障诊断与排除方法8.4 数控机床安全操作与事故预防第九章：数控加工质量控制9.1 数控加工质量的定义与指标9.2 数控加工误差分析与控制9.3 数控加工表面质量的控制9.4 数控加工过程的质量检测与评价第十章：数控加工编程与操作实践案例10.1 数控车削加工案例分析10.2 数控铣削加工案例分析10.3 多轴数控加工案例分析10.4 数控加工综合实训与评价第十一章：CAM软件与应用11.1 CAM软件的功能与作用11.2 常见CAM软件的使用方法11.3 CAM软件与数控编程的结合11.4 利用CAM软件进行数控编程实例第十二章：数控加工项目管理12.1 数控加工项目的定义与特点12.2 数控加工项目管理的流程与方法12.3 数控加工项目中的团队协作与沟通12.4 数控加工项目的风险管理第十三章：数控加工技术的发展趋势13.1 数控加工技术的历史与发展13.2 现代数控加工技术的新进展13.3 数控加工技术在未来的发展趋势13.4 我国数控加工技术的现状与展望第十四章：数控加工安全与环保14.1 数控加工安全的重要性14.2 数控加工安全操作规程14.3 数控加工中的环境保护14.4 数控加工事故的预防与处理第十五章：综合练习与课程设计15.1 数控加工编程与操作的练习题15.2 数控加工编程与操作的课程设计任务书15.3 数控加工编程与操作的课程设计指导15.4 数控加工编程与操作的课程设计评价重点和难点解析本文档详细编写了《数控加工编程与操作》教学教案，共包含十五个章节。

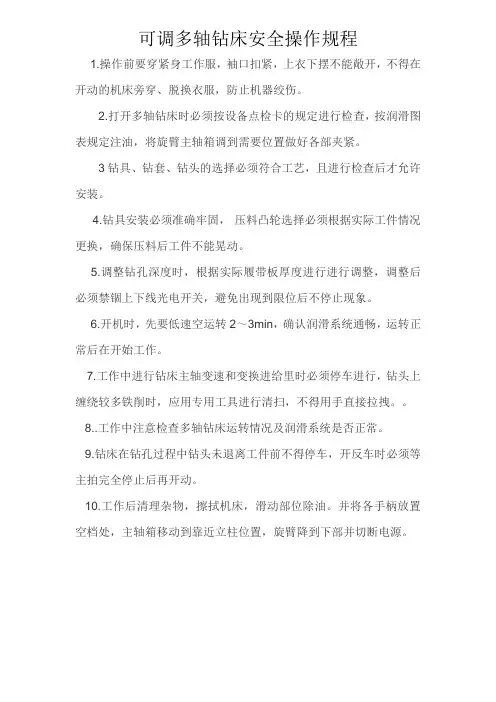

可调多轴钻床安全操作规程
1.操作前要穿紧身工作服，袖口扣紧，上衣下摆不能敞开，不得在开动的机床旁穿、脱换衣服，防止机器绞伤。

2.打开多轴钻床时必须按设备点检卡的规定进行检查，按润滑图表规定注油，将旋臂主轴箱调到需要位置做好各部夹紧。

3钻具、钻套、钻头的选择必须符合工艺，且进行检查后才允许安装。

4.钻具安装必须准确牢固，压料凸轮选择必须根据实际工件情况更换，确保压料后工件不能晃动。

5.调整钻孔深度时，根据实际履带板厚度进行进行调整，调整后必须禁锢上下线光电开关，避免出现到限位后不停止现象。

6.开机时，先要低速空运转2～3min，确认润滑系统通畅，运转正常后在开始工作。

7.工作中进行钻床主轴变速和变换进给里时必须停车进行，钻头上缠绕较多铁削时，应用专用工具进行清扫，不得用手直接拉拽。

8..工作中注意检查多轴钻床运转情况及润滑系统是否正常。

9.钻床在钻孔过程中钻头未退离工件前不得停车，开反车时必须等主拍完全停止后再开动。

10.工作后清理杂物，擦拭机床，滑动部位除油。

并将各手柄放置空档处，主轴箱移动到靠近立柱位置，旋臂降到下部并切断电源。

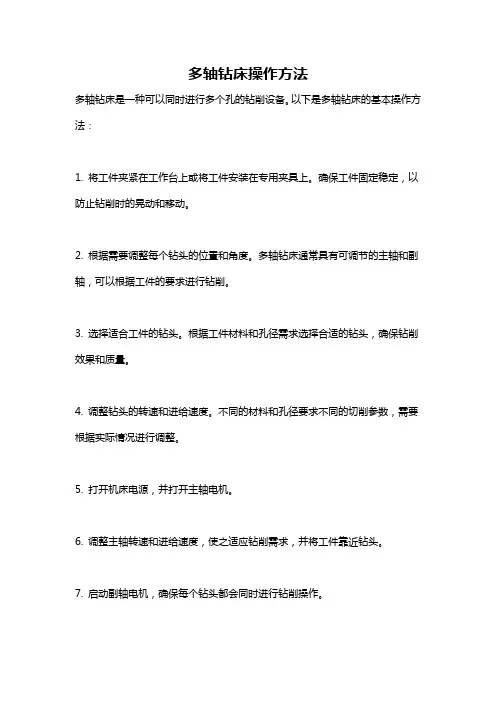

多轴钻床操作方法
多轴钻床是一种可以同时进行多个孔的钻削设备。

以下是多轴钻床的基本操作方法：
1. 将工件夹紧在工作台上或将工件安装在专用夹具上。

确保工件固定稳定，以防止钻削时的晃动和移动。

2. 根据需要调整每个钻头的位置和角度。

多轴钻床通常具有可调节的主轴和副轴，可以根据工件的要求进行钻削。

3. 选择适合工件的钻头。

根据工件材料和孔径需求选择合适的钻头，确保钻削效果和质量。

4. 调整钻头的转速和进给速度。

不同的材料和孔径要求不同的切削参数，需要根据实际情况进行调整。

5. 打开机床电源，并打开主轴电机。

6. 调整主轴转速和进给速度，使之适应钻削需求，并将工件靠近钻头。

7. 启动副轴电机，确保每个钻头都会同时进行钻削操作。

8. 等待钻削完成后，关闭机床电源。

9. 从工作台上取下钻削完成的工件，并进行下一步工艺处理。

10. 定期对多轴钻床进行保养和维护，保持其正常工作状态。

注意事项：
- 在操作多轴钻床时，应注意安全，避免手指和其他物体接近转动的钻头。

- 在更换钻头或调整位置时，应先关闭机床电源，以防止意外伤害。

- 钻头的选择和切削参数的调整应根据实际情况进行，以确保钻削效果和质量。

- 在使用多轴钻床进行钻削时，要注意冷却液的使用，以防止工件和钻头过热或损坏。

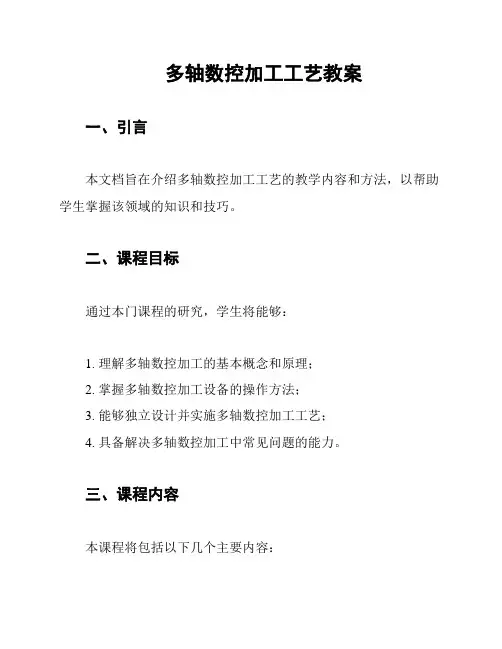

多轴数控加工工艺教案一、引言本文档旨在介绍多轴数控加工工艺的教学内容和方法，以帮助学生掌握该领域的知识和技巧。

二、课程目标通过本门课程的研究，学生将能够：1. 理解多轴数控加工的基本概念和原理；2. 掌握多轴数控加工设备的操作方法；3. 能够独立设计并实施多轴数控加工工艺；4. 具备解决多轴数控加工中常见问题的能力。

三、课程内容本课程将包括以下几个主要内容：1. 多轴数控加工概述介绍多轴数控加工的定义、发展历程以及在制造业中的应用。

2. 多轴数控加工设备详细介绍多轴数控加工设备的种类、结构和特点，并对其进行操作演示和实操训练。

3. 多轴数控加工工艺设计讲解多轴数控加工的工艺设计原则和方法，包括工序规划、刀具选择、加工参数设定等内容。

4. 多轴数控加工实践通过实践操作，学生将根据给定的零件图纸设计并加工出符合要求的零件，同时解决加工过程中遇到的实际问题。

四、教学方法本课程将采用以下教学方法：1. 理论讲解：通过课堂讲解，向学生介绍多轴数控加工的基本理论知识。

2. 操作演示：通过实机操作演示，向学生展示多轴数控加工设备的操作方法和技巧。

3. 实践训练：安排实践项目，让学生亲自参与并完成多轴数控加工任务，以提高其实际操作能力。

4. 讨论交流：组织学生进行讨论和交流，促进彼此之间的研究和思维碰撞。

五、考核方式学生的成绩将通过以下几个方面进行考核：1. 课堂参与：学生在授课过程中的发言和互动情况。

2. 实践项目：学生完成的实践项目的质量和效果。

3. 期末考试：对学生的理论知识进行考核。

六、教材与参考资料- 教材：《多轴数控加工技术导论》- 参考资料：1.《多轴数控加工工艺教程》；2.《多轴数控加工设备操作手册》。

七、结语通过本门课程的学习，学生将能够掌握多轴数控加工的基本理论和操作技能，并且能够应用于实际生产中。

欢迎各位学生报名参加本课程，共同探索多轴数控加工领域的无限可能！。
