石墨触头断路器时间速度的现场测试

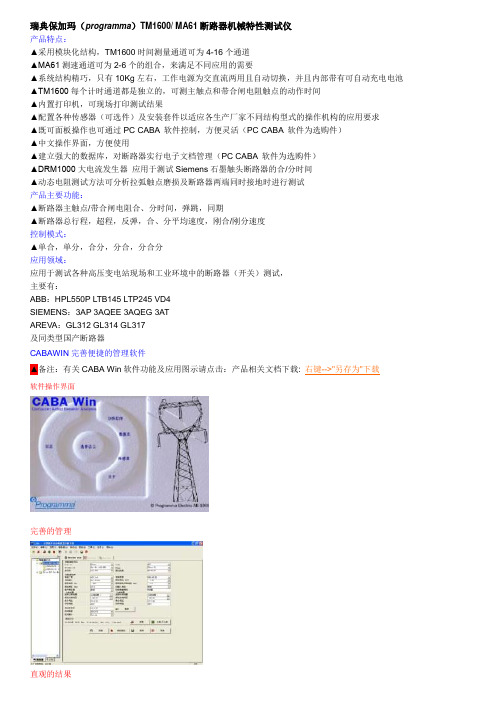

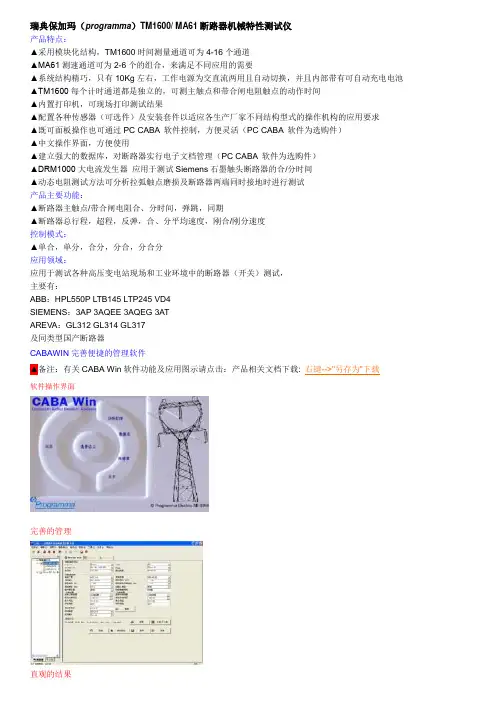

瑞典保加玛（programma）TM1600/ MA61断路器机械特性测试仪产品特点：▲采用模块化结构，TM1600时间测量通道可为4-16个通道▲MA61测速通道可为2-6个的组合，来满足不同应用的需要▲系统结构精巧，只有10Kg左右，工作电源为交直流两用且自动切换，并且内部带有可自动充电电池▲TM1600每个计时通道都是独立的，可测主触点和带合闸电阻触点的动作时间▲内置打印机，可现场打印测试结果▲配置各种传感器（可选件）及安装套件以适应各生产厂家不同结构型式的操作机构的应用要求▲既可面板操作也可通过PC CABA 软件控制，方便灵活（PC CABA 软件为选购件）▲中文操作界面，方便使用▲建立强大的数据库，对断路器实行电子文档管理（PC CABA 软件为选购件）▲DRM1000大电流发生器应用于测试Siemens石墨触头断路器的合/分时间▲动态电阻测试方法可分析拉弧触点磨损及断路器两端同时接地时进行测试产品主要功能：▲断路器主触点/带合闸电阻合、分时间，弹跳，同期▲断路器总行程，超程，反弹，合、分平均速度，刚合/刚分速度控制模式：▲单合，单分，合分，分合，分合分应用领域：应用于测试各种高压变电站现场和工业环境中的断路器（开关）测试，主要有：ABB：HPL550P LTB145 LTP245 VD4SIEMENS：3AP 3AQEE 3AQEG 3ATAREVA：GL312 GL314 GL317及同类型国产断路器CABAWIN完善便捷的管理软件▲备注：有关CABA Win软件功能及应用图示请点击：产品相关文档下载: 右键-->"另存为"下载软件操作界面完善的管理直观的结果产品技术指标：一、TM1600技术规格及参数▲计时通道：4-16（若不配MA61，最多可选24个计时通道）▲时间测量▲范围：0至6.5s（选购件CABA Win软件：0-200s）▲分辨率：0.1ms▲精度：0.01%读数±0.1ms▲时间测量启动方式，可选择下列三种方式：▲启动极时器工作开始时间测量1▲当从TM1600操作断路器时2▲当外触发信号输入时3触发信号输入：为一独立输入通道且带有自己的电压源，当检测到电压或者接点闭合时开始计时测量触发信号输出：可达1A的闭合容量二、计时模块▲通道数：每个模块含4个计时通道▲计时通道：每个计时通道都是独立的，各自带有直流电压源，每个计时通道都可测量主触点，带电阻接电点及电压感应接点（湿接点），输入回路具有2.5KV的光隔离信号隔离器▲主接点的时间测量：0~250Ω测试电压约为25V，测量电流限制在150mA左右▲电阻接电点的时间测量：0~250Ω~3KΩ，测试电压约为50V，测量电流限制在30mA左右（0~250Ω以下，3KΩ以上改变接线方式也可测试）▲电压检测（湿接点）：12~250V检测指示有否电压存在（无极性）负载容量小于3W▲输入端子的防暂态尖波保护：所有输入端子都有保护二极管▲输入端扦孔对扦孔间：18KW,8-20us▲输入端扦孔对地间：4.8KW,8-20us▲感应保护：对地电容性放电，每个输入端子最大为15mA三、断路器操作控制▲接点：二组独立的无电位接点以启动分闸和合闸二组线圈▲接点性质：无弹跳接点，闭合时间小于0.1ms▲操作顺序设定：单合（C），单分（O），合-分（C-O），分-合（O-C），分-合-分（O-C-O）▲接点开断容量：25A，250V交流或直流▲断路器操作启动方式：通过面板上的启动按钮或通过光隔离器的外触发输入接点的闭合操作来遥控启动▲控制脉冲与计时启动的时间差：小于0.1ms四、MA61▲通道数：0- 6个▲测速通道：可为2-6个的组合▲测速通道可选：▲MA61-2 （2个的组合）▲MA61-4 （4个的组合）▲MA61-6 （6个的组合）▲测量范围：传感器电阻：0.1-10KΩ,电压：-4至+4V▲测量分辨率：0.03%▲基本精度：0.1%▲动态误差：位移1%，速度3%▲时基精度：0.02%▲测量时间长度：50,100,200,400,1000ms，用户可选（CABA Win 可达200s）▲采样频率：1-20KHz ( 40KHz 任选)▲显示：带有背景光的LCD显示五、打印输出：▲内装有高速热敏打印机，也可外接打印机▲输出格式：有多种图形/表格方式供选择（选购件CABA Win软件）其他电源：95-265V交流或100-375V直流（自动切换）内装充电电池：内装带有自动充电器的电池，充好电后，可正常使用1小时以上介电强度：符合IEC348和IEC255-5环境温度：TM1600：工作温度：-20℃-+50℃存放温度：-30℃-+70℃MA61：工作温度：-10℃-+50℃存放温度：-30℃-+85℃外形尺寸：400×250×153mm整机重量：约10Kg产品配置：TM1600+ MA61-2（测速通道：2个的组合）含10米测试线TM1600+ MA61-4（测速通道：4个的组合）含10米测试线TM1600+ MA61-6（测速通道：6个的组合）含10米测试线选购件：CABA Win软件直线位移传感器TS150旋转角度传感器IP601备注：以上所列产品技术指标及参数仅供参考，实际指标及参数以厂商随机所附：产品技术标准及校验证书为准。

石墨开关怎样测试分合闸时间及同期性—鼎升电力石墨触头的作用石墨是一种半导体材料，具有耐高温、耐磨的物理特性，石墨触头一般由两部分组成，其灭弧部分为石墨成分而通流部分是金属部分，断路器在刚分刚合时触指间产生的电弧容易将金属触头烧损，缩短断路器的使用寿命，采用了石墨触头后电弧主要通过石墨触头，保护了动静触头的金属部分，这样大大提高了设备的安全可靠性，也使得石墨触头在电力系统中得以广泛应用。

近几年，西门子公司推出了带石墨触头的新型SF6开关，由于石墨触头的特殊结构，用传统的测试方法不能如实反映断路器的分、合闸时间和不同期性，下面我们就用DGK-T高压石墨开关动特性测试仪为大家讲解石墨触头开关测试方法。

如何测试石墨开关石墨触头和普通断路器的金属触头有着很大的区别，其导电能力有别于金属触头，而现在使用的多数断路器测试仪采用的是电压电流法，其原理是在分合闸时通过检测输入信号的变化来测出断路器的分合闸断点，这在金属触头来说是可行的。

在合闸过程中一般仪器会在动静触头两端加入100mv以上的电压，当断路器合闸时如果加入开关的电流为10A，金属触头的接触电阻很小以100μΩ计算，动静触头两端电压为U=100x10=1(mv)，合闸时电压的变化足够使仪器测量到合闸接触点，分闸同理。

可是石墨触头就不一样了，半导体的石墨其电阻远大于金属，这样就会使仪器对石墨触头的接触或断开不能够很好的判别，会在测量时出现较大的误差。

而高压石墨开关动特性测试仪就可以解决这个问题。

石墨触头开关接线图和测试波形六断口接线图类似于3断口，开关每相的两个断口分别接两根石墨触头专用测试线，然后接入石墨触头专用电源线的对应插座。

注意事项测试仪输出触发电源严禁短路；尽可能使用外接电源作用测试电源，防止因内部电源电力不足而影响测试结果；仪器需可靠接地；传感器安装应牢靠，任何在断路器动作过程中的晃动都会影响测试数据的准确性。

详细测试步骤可点击'高压开关动特性测试仪操作方法'查看。

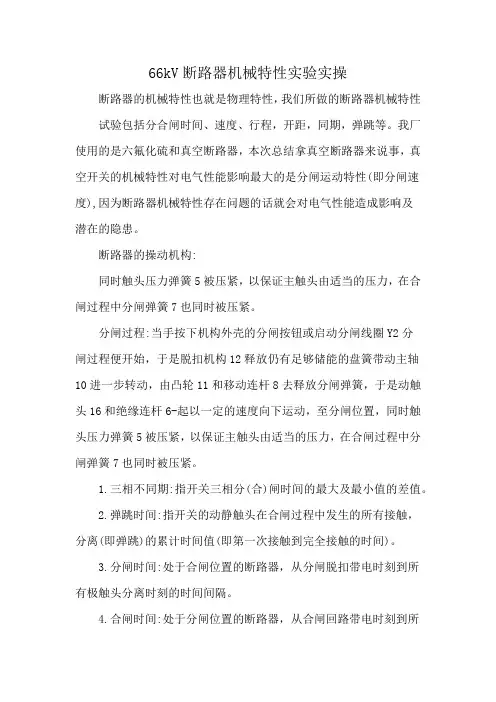

66kV断路器机械特性实验实操断路器的机械特性也就是物理特性，我们所做的断路器机械特性试验包括分合闸时间、速度、行程，开距，同期，弹跳等。

我厂使用的是六氟化硫和真空断路器，本次总结拿真空断路器来说事，真空开关的机械特性对电气性能影响最大的是分闸运动特性(即分闸速度),因为断路器机械特性存在问题的话就会对电气性能造成影响及潜在的隐患。

断路器的操动机构:同时触头压力弹簧5被压紧，以保证主触头由适当的压力，在合闸过程中分闸弹簧7也同时被压紧。

分闸过程:当手按下机构外壳的分闸按钮或启动分闸线圈Y2分闸过程便开始，于是脱扣机构12释放仍有足够储能的盘簧带动主轴10进一步转动，由凸轮11和移动连杆8去释放分闸弹簧，于是动触头16和绝缘连杆6-起以一定的速度向下运动，至分闸位置，同时触头压力弹簧5被压紧，以保证主触头由适当的压力，在合闸过程中分闸弹簧7也同时被压紧。

1.三相不同期:指开关三相分(合)闸时间的最大及最小值的差值。

2.弹跳时间:指开关的动静触头在合闸过程中发生的所有接触，分离(即弹跳)的累计时间值(即第一次接触到完全接触的时间)。

3.分闸时间:处于合闸位置的断路器，从分闸脱扣带电时刻到所有极触头分离时刻的时间间隔。

4.合闸时间:处于分闸位置的断路器，从合闸回路带电时刻到所有的触头都接触时刻的时间间隔。

5.开距:指开关从分状态开始到动触头与静触头刚接触的这一段距离。

真空断路器的主要作用:是控制和保护作用，根据系统运行的需要将部分或全部的的电气设备或线路投入或退出;当电力系统某一部分发生故障时，它和保护装置(综保)相配合，将该故障部分从系统中迅速切除，减少停电范围，防止事故扩大，保护系统中各类电气设备不受损坏，保证系统无故障部分安全运行。

真空断路器处于合闸位置时，其对地绝缘由支持绝缘子承受，一旦真空断路器所连接的线路发生永久接地故障,断路器动作跳闸后，接地故障点又未被清除，则有电母线侧的对地绝缘要由该断路器断口的真空间隙承受(所以要做断口的工频耐压试验);各种故障开断时，断口-对触子间的真空绝缘间隙要耐受各种恢复电压的作用而不发生击穿。

石墨触头断路器特性测试仪的功能特点如何1.多种测试模式：石墨触头断路器特性测试仪可以根据不同的测试需求提供多种测试模式。

比如，可以进行固定时间测试、电流变化测试、短路测试、故障模拟测试等。

用户可以根据具体测试需求选择适当的测试模式。

2.高精度测试：石墨触头断路器特性测试仪具备高精度的测试能力，能够提供精确的测试结果。

它能够测量电流、电压、时间等参数，并根据这些参数计算断路器的特性指标，如动作时间、动作电流等。

测试结果准确可靠，能够满足工程实践的要求。

3.自动化测试：石墨触头断路器特性测试仪支持自动化测试功能。

它具有自动控制、自动采样、自动分析等功能，能够实现无人值守的测试过程。

它可以通过与计算机或智能终端设备的连接，实现远程控制和数据传输，提高测试效率和便捷性。

4.大容量数据存储：石墨触头断路器特性测试仪内置大容量的数据存储设备，能够存储大量的测试数据。

同时，它还支持数据的导出和管理，能够方便用户对测试结果进行查看和分析。

存储数据的丰富性和方便性能够满足用户对测试数据的多样化需求。

5.数据分析功能：石墨触头断路器特性测试仪内置数据分析功能，能够对测试结果进行自动分析和处理。

它可以计算特性指标的平均值、最大值、最小值、标准差等统计量，并生成相应的报告。

数据分析功能能够帮助用户更好地理解测试结果，评估设备性能，并支持决策和优化。

6.用户友好界面：石墨触头断路器特性测试仪具有用户友好的界面设计，操作简单易懂。

它采用图形化界面和触摸屏控制，操作界面清晰明了，功能布局合理。

用户可以通过直观的操作完成测试设置、启动测试、查看测试结果等操作，无需复杂的培训即可上手使用。

7.设备安全保护：石墨触头断路器特性测试仪在设计中充分考虑了设备和测试人员的安全保护。

它具有过流保护、过温保护、电压保护等安全功能，并符合相关的安全标准和规范。

同时，它还支持远程监控和故障诊断功能，能够及时发现和解决设备故障，保障测试的安全性和可靠性。

HCGKC-6A高压开关动特性测试仪产品简介本公司的高压开关动特性测试仪根据选用的机型不同（标准型、工控型、车载型、电脑型），外形不同（立式、卧式），面板布局、操控界面，配置（金属、合阻、石墨触头功能），附配件、使用功能有会所不同。

产品图解产品特性1.适用对象：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。

2.测试指标：可测试断路器时间、同期、弹跳时间（次数）行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。

3.抗扰通道：可抵御现场15KV感应电压，标配12路独立金属触头时间通道测试功能。

4.动阻测试：断口模拟电压信号采集，可选配6路合闸电阻测试；扩展通道选配10A石墨触头测试器，可测试西门子（如3AQ1EE、3AQEG、3ATEE）石墨触头开关，下位机可测试3路石墨触头开关，上位机6路可测试3路石墨触头开关。

5.位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。

亦可适配用户传统自配的滑线电阻传感器。

6.操作电源：内置隔离型数字可调直流电源，带短路保护功能，可按额定电压比率调整，指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。

7.同步触发：可设置响应电压、电流、传感器、断口变化多种同步触发方式。

满足不同状态下的测试要求。

8.操作界面：8″彩色液晶屏，汉字化菜单，可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。

9.字符输入：字符输入键盘。

可随时更新、命名开关型号、速度定义及文件名称，净享WINGDOWS支持汉字输入。

10.定义编辑：通用速度定义模板，可设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。

11.录波功能：12路普通金属触头通断、6路合阻触头、3（6）路石墨触头、线圈电压、电流；行程、速度时间波形。

12.宽幅打印：内置58mm高速热敏打印机，或安装其他打印机，顶置面板安装、读取直观。

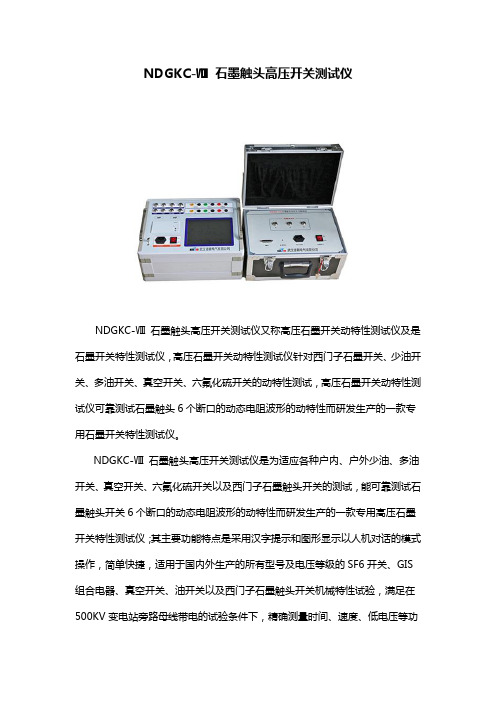

NDGKC-Ⅷ石墨触头高压开关测试仪NDGKC-Ⅷ石墨触头高压开关测试仪又称高压石墨开关动特性测试仪及是石墨开关特性测试仪，高压石墨开关动特性测试仪针对西门子石墨开关、少油开关、多油开关、真空开关、六氟化硫开关的动特性测试，高压石墨开关动特性测试仪可靠测试石墨触头6个断口的动态电阻波形的动特性而研发生产的一款专用石墨开关特性测试仪。

NDGKC-Ⅷ石墨触头高压开关测试仪是为适应各种户内、户外少油、多油开关、真空开关、六氟化硫开关以及西门子石墨触头开关的测试，能可靠测试石墨触头开关6个断口的动态电阻波形的动特性而研发生产的一款专用高压石墨开关特性测试仪；其主要功能特点是采用汉字提示和图形显示以人机对话的模式操作，简单快捷，适用于国内外生产的所有型号及电压等级的SF6开关、GIS 组合电器、真空开关、油开关以及西门子石墨触头开关机械特性试验，满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数，NDGKC-Ⅷ石墨触头高压开关测试仪具有智能化、抗干扰性强以及高精度等众多优点，广受客户的青睐。

特征：☆、石墨触头高压开关测试仪有8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

☆、高速热敏打印机，方便现场打印测试数据。

☆、石墨触头高压开关测试仪机内集成式操作电源，无须现场二次电源，现场使用方便快捷。

可提供DC30～260V可调电源，电流20A。

任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

☆、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

☆、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

☆、开关动作一次，得到所有数据及图形。

☆、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

☆、石墨开关测试仪配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

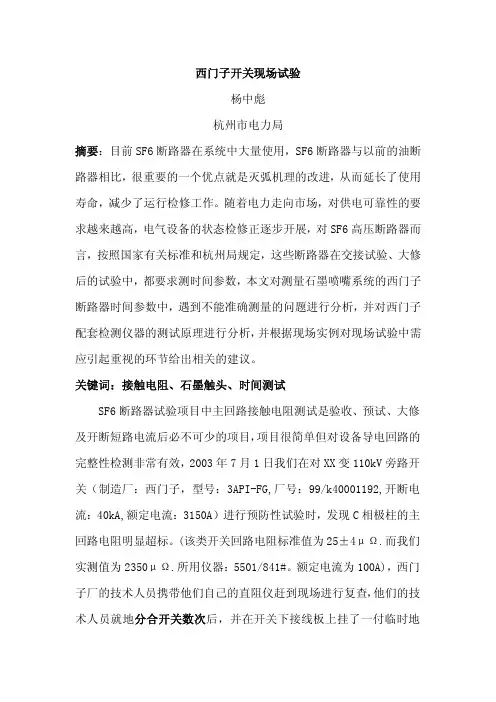

西门子开关现场试验杨中彪杭州市电力局摘要：目前SF6断路器在系统中大量使用，SF6断路器与以前的油断路器相比，很重要的一个优点就是灭弧机理的改进，从而延长了使用寿命，减少了运行检修工作。

随着电力走向市场，对供电可靠性的要求越来越高，电气设备的状态检修正逐步开展，对SF6高压断路器而言，按照国家有关标准和杭州局规定，这些断路器在交接试验、大修后的试验中，都要求测时间参数，本文对测量石墨喷嘴系统的西门子断路器时间参数中，遇到不能准确测量的问题进行分析，并对西门子配套检测仪器的测试原理进行分析，并根据现场实例对现场试验中需应引起重视的环节给出相关的建议。

关键词：接触电阻、石墨触头、时间测试SF6断路器试验项目中主回路接触电阻测试是验收、预试、大修及开断短路电流后必不可少的项目，项目很简单但对设备导电回路的完整性检测非常有效，2003年7月1日我们在对XX变110kV旁路开关（制造厂：西门子，型号：3API-FG,厂号：99/k40001192,开断电流：40kA,额定电流：3150A）进行预防性试验时，发现C相极柱的主回路电阻明显超标。

(该类开关回路电阻标准值为25±4μΩ.而我们实测值为2350μΩ.所用仪器：5501/841#。

额定电流为100A)，西门子厂的技术人员携带他们自己的直阻仪赶到现场进行复查，他们的技术人员就地分合开关数次后，并在开关下接线板上挂了一付临时地线，这时测出的数据为376μΩ，对两组测试数据的差异厂家的解释是现场有感应电压的影响。

2003年7月15日，在西门子（杭州下沙公司）对XX变110kV旁路母线开关C相极拄进行分解，对故障原因查找的工作。

在开关进行分解前，我们要求再一次测量回路电阻，以便进行分解前后的比较。

经过多次反复测量，阻值均在26μΩ左右，为何三次测试三组数据而且差距很大？当分解工作进行到开关触头下支撑时，问题就显露出来了，我们发现底座筒与触缝。

至此，所有的疑问都有了一个非常清晰的解答。

专利名称：一种石墨触头断路器综合特性测试仪专利类型：实用新型专利
发明人：徐进
申请号：CN201520733058.7
申请日：20150921
公开号：CN205015451U
公开日：
20160203
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种石墨触头断路器综合特性测试仪，包括：测试仪模板、触头、石墨激励源、传感器、AD采集电路板、核心控制板、高压直流电源。

通过接收测试仪模板的控制测试所述石墨触头的动态电阻；通过所述核心控制板的控制，驱动所述同步继电器动作，控制所述石墨触头、所述金属触头、所述辅助触头的分合闸动作，以使完成各触头的分合闸时间采集以及分析；通过所述传感器采集所述断路器特性参数，经过所述测试仪模板调整所述断路器特性参数之后，供所述AD采集电路板采集所述断路器特性参数，然后传送给所述核心控制板进行分析。

申请人：武汉国电西高电气有限公司
地址：430000 湖北省武汉市东西湖区将军路金银潭现代企业城B区7栋10楼
国籍：CN
代理机构：北京华沛德权律师事务所
代理人：房德权
更多信息请下载全文后查看。

高压开关机械特性测试仪现场测试用注意事项开关机械特性测试仪如何操作高压开关机械特性测试仪现场测试用注意事项高压开关机械特性测试仪，配置了两种适用于不同距离、精度测试的位移传感器，由仪器自动识别系统对选用的传感器进行识别，完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。

在仪器的设计上，只需一次合（分）动作，即能将六个断口的全部数据采样记录下来，用单键操作显示测量结果，并能打印记录测量数据，打印六个断口的电流波形图及一个断口的动触头时间特性曲线图。

高压开关机械特性测试仪在现场测试中，为了保障测试的精准性，以及现场试验人员的安全，武汉市合众电气技术人员为你讲解高压开关机械特性测试仪现场测试用注意事项：1、只有合格的技术人员才可执行维护和修理，防止火灾或人身损害。

2、使用适当的电源线。

只可使用该产品专用、并且符合该产品规格的电源线。

3、正确地连接和断开。

当测试导线与带电端子连接时，请勿任意连接或断开测试导线。

4、产品接地。

该产品除通过电源线接地导线接地外，产品外壳的接地柱必需接地。

为了防止电击，接地导体必需与地面相连。

在与该产品输入或输出终端连接前，应确保该产品已正确接地。

5、注意全部终端的额定值。

为了防止火灾或电击不安全，请注意该产品的全部额定值和标记。

在对该产品进行连接之前，请阅读该产品使用说明书，以便进一步了解有关额定值的信息。

6、请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作该产品。

7、使用适当的保险丝。

只可使用符合该产品规定类型和额定值的保险丝。

8、避开接触暴露电路和带电金属。

产品有电时，请勿触摸暴露的接点和部位。

9、在有可疑的故障时，请勿操作。

如怀疑该产品有损坏，请维护和修理人员进行检查，切勿连续操作。

10、测试结束后要等放电完毕再拆除测试线。

高压开关机械特性测试仪的日常保养：高压开关机械特性测试仪是一台精密宝贵设备，使用时请妥当保管，要防止重摔、撞击。

在室外使用时尽可能在遮荫下操作，以避开液晶光屏长时期在太阳下直晒。

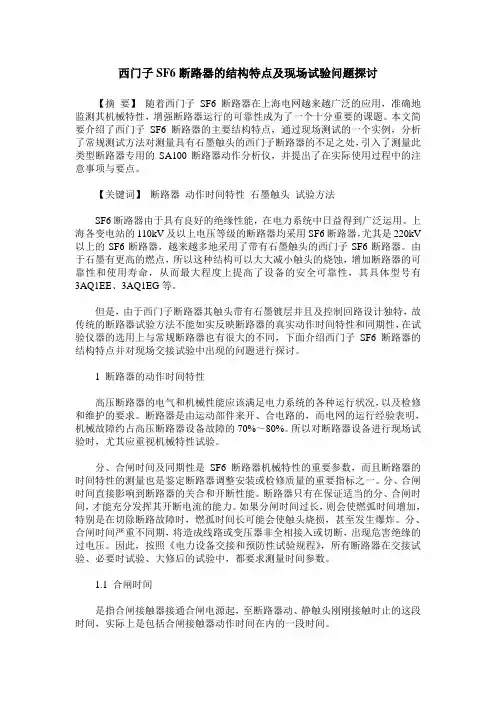

西门子SF6断路器的结构特点及现场试验问题探讨【摘要】随着西门子SF6断路器在上海电网越来越广泛的应用，准确地监测其机械特性，增强断路器运行的可靠性成为了一个十分重要的课题。

本文简要介绍了西门子SF6断路器的主要结构特点，通过现场测试的一个实例，分析了常规测试方法对测量具有石墨触头的西门子断路器的不足之处，引入了测量此类型断路器专用的SA100断路器动作分析仪，并提出了在实际使用过程中的注意事项与要点。

【关键词】断路器动作时间特性石墨触头试验方法SF6断路器由于具有良好的绝缘性能，在电力系统中日益得到广泛运用。

上海各变电站的110kV及以上电压等级的断路器均采用SF6断路器，尤其是220kV 以上的SF6断路器，越来越多地采用了带有石墨触头的西门子SF6断路器。

由于石墨有更高的燃点，所以这种结构可以大大减小触头的烧蚀，增加断路器的可靠性和使用寿命，从而最大程度上提高了设备的安全可靠性，其具体型号有3AQ1EE、3AQ1EG等。

但是，由于西门子断路器其触头带有石墨镀层并且及控制回路设计独特，故传统的断路器试验方法不能如实反映断路器的真实动作时间特性和同期性，在试验仪器的选用上与常规断路器也有很大的不同，下面介绍西门子SF6断路器的结构特点并对现场交接试验中出现的问题进行探讨。

1 断路器的动作时间特性高压断路器的电气和机械性能应该满足电力系统的各种运行状况，以及检修和维护的要求。

断路器是由运动部件来开、合电路的，而电网的运行经验表明，机械故障约占高压断路器设备故障的70%～80%。

所以对断路器设备进行现场试验时，尤其应重视机械特性试验。

分、合闸时间及同期性是SF6断路器机械特性的重要参数，而且断路器的时间特性的测量也是鉴定断路器调整安装或检修质量的重要指标之一。

分、合闸时间直接影响到断路器的关合和开断性能。

断路器只有在保证适当的分、合闸时间，才能充分发挥其开断电流的能力。

如果分闸时间过长，则会使燃弧时间增加，特别是在切除断路故障时，燃孤时间长可能会使触头烧损，甚至发生爆炸。
