合金钢的分类及牌号_图文(精)

碳素钢、合金钢的类别以及牌号一、碳素钢的分类、合金钢的分类碳素钢：含碳量大于%,小于%的碳素合金钢;1、碳素钢的分类：1按含碳量分：低碳钢含碳量小于%、中碳钢含碳量%%、高碳钢含碳量大于%2按用途分：结构钢含碳量小于%、工具钢含碳量大于%3按质量硫、磷含量大小分：普通钢、优质钢、高级优质钢;2、合金钢的分类按用途分：合金结构钢、合金工具钢、特殊性能钢按合金含量分：低合金钢小于5％、中合金钢5％－－10％、高合金钢大于10％;二、碳素钢、合金钢的牌号产品牌号的表示,一般采用汉语拼音字母,化学元素符号和阿拉伯数字相结合的方法来表示采用汉语拼音字母表示产品名称、用途、特性和工艺方法时,一般从代表产品名称的汉语拼音中选取第一个字母;当和另一个产品所选用的字母重复时,可改用第二个字母或第三个字母,或同时选取两个汉字中的第一个拼音字母;1、碳素结构钢和低合金高强度结构牌号表示方法以上用钢通常分为通用钢和专用钢两大类;通用结构钢采用代表屈服点的拼音字母“Q”;屈服点数值单位为MPa和规定的质量等级、脱氧方法等符号,按顺序组成牌号;例如：碳素结构钢牌号表示为：Q235AF,Q235BZ；低合金高强度结构钢牌号表示为：Q345C,Q345D;碳素结构钢的牌号组成中,镇静钢符号“Z”和特殊镇静钢符号“TZ”可以省略,例如：质量等级分别为C级和D级的Q235钢,其牌号表示应为Q235CZ和Q235DTZ,但可以省略为Q235C 和 Q235D专用结构钢一般采用代表钢屈服点的符号“Q”、屈服点数值和表1中规定的代表产品用途的符号等表示,例如：压力容器用钢牌号表示为“Q345R”；耐候钢其牌号表示为：Q340NH;根据需要,通用低合金高强度结构钢的牌号也可以采用两位阿拉伯数字以万分之几计平均含碳量和标准的元素符号组成；专用低合金高强度结构钢的牌号,除一般组成外,尚应加写表1中规定代表产品用途的符号;2、优质碳素结构钢牌号表示方法优质碳素结构钢采用两位阿拉伯数字以万分之几计表示平均含碳量或阿拉伯数字和元素符号、表1中规定的符号组合成牌号;①沸腾钢和半镇静钢,在牌号尾部分别加符号“F”和“b”;例如：平均含碳量为%的沸腾钢,其牌号表示为“08F”；平均含碳量为%的半镇静钢,其牌号表示为“10b”;②镇静钢S、P分别≤%一般不标符号;例如：平均含碳量为%的镇静钢,其牌号表示为“45”;③较高含锰量的优质碳素结构钢,在表示平均含碳量的阿拉伯数字后加锰元素符号;例如：平均含碳量为%,含锰量为%～%的钢,其牌号表示为“50Mn”;④高级优质碳素结构钢S、P分别≤%,在牌号后加符号“A”;例如：平均含碳量为%的高级优质碳素结构钢,其牌号表示为“45A”;⑤特级优质碳素结构钢S≤%、P≤%,在牌号后加符号“E”;例如：平均含碳量为%的特级优质碳素结构钢,其牌号表示为“45E”;3、优质碳素弹簧钢牌号表示方法优质碳素弹簧钢牌号的表示方法与优质碳素结构钢牌号表示方法相同65、70、85、65Mn钢在GB/T1222和GB/T 699两个标准中同时分别存在;4、合金结构钢和合金弹簧钢牌号表示方法①合金结构钢牌号采用阿拉伯数字和标准的化学元素符号表示;用两位阿拉伯数字表示平均含碳量以万分之几计,放在牌号头部;合金元素含量表示方法为：平均含量小于%时,牌号中仅标明元素,一般不标明含量；平均合金含量为%～%、%～%、%～%、%～%、……时,在合金元素后相应写成2、3、4、5……; 例如：碳、铬、锰、硅的平均含量分别为%、%、%、%的合金结构钢,当S、P含量分别≤%时,其牌号表示为“30CrMnSi”; 高级优质合金结构钢S、P含量分别≤%,在牌号尾部加符号“A”表示;例如：“30 CrMnSiA”; 特级优质合金结构钢S≤%、P≤%,在牌号尾部加符号“E”,例如：“30CrM nSiE”;②合金弹簧钢牌号的表示方法与合金结构钢相同;例如：碳、硅、锰的平均含量分别为%、%、%的弹簧钢,其牌号表示为“60Si2Mn”;高级优质弹簧钢,在牌号尾部加符号“A”,其牌号表示为“60Si2MnA”;5、易切削钢牌号表示方法易切削钢采用标准化学元素符号、表1规定的符号和阿拉伯数字表示;阿拉伯数字表示平均含碳量以万分之几计;①加硫易切削钢和加硫、磷易切削钢,在符号“Y”和阿拉伯数字后不加易切削元素符号;例如：平均含碳量为%的易切削钢,其牌号表示为“Y15”;②较高含锰量的加硫或加硫、磷易切削钢在符号“Y”和阿拉伯数字后加锰元素符号;例如：平均含碳量为%,含锰量为%～%的易切削钢,其牌号表示为“Y40Mn”;③含钙、铅等易切削元素的易切削钢,在符号“Y”和阿拉伯数字后加易切削元素符号;例如：“Y15Pb”、“Y45Ca”;6、工具钢牌号表示方法工具钢分为碳素工具钢、合金工具钢和高速工具钢三类;①碳素工具钢采用标准化学元素符号、表1规定的符号和阿拉伯数字表示;阿拉伯数字表示平均含碳量以千分之几计;a.普通含锰量碳素工具钢,在工具钢符号“T”后为阿拉伯数字;例如：平均含碳量为%的碳素工具钢,其牌号表示为“T8”;b.较高含锰量的碳素工具钢,在工具钢符号“T”和阿拉伯数字后加锰元素符号;例如：“ T8Mn”;c.高级优质碳素工具钢,在牌号尾部加“A”;例如：“T8MnA”;②合金工具钢和高速工具钢合金工具钢、高速工具钢牌号表示方法与合金结构钢牌号表示方法相同;采用标准规定的合金元素符号和阿拉伯数字表示,但一般不标明平均含碳量数字,例如：平均含碳量为% ,含铬、钼,钒含量分别为%、%、%的合金工具钢,其牌号表示为“Cr12MoV”；平均含碳量为%,含钨、钼、铬、钒含量分别为%、%、%、%的高速工具钢,其牌号表示为“W6Mo5Cr4V2”;若平均含碳量小于%时,可采用一位阿拉伯数字表示含碳量以千分之几计;例如：平均含碳量为%,含锰量为%,含硅量为%的合金工具钢,其牌号表示为“8MnSi”;低铬平均含铬量＜%合金工具钢,在含铬量以千分之几计前加数字“0”;例如：平均含铬量为%的合金工具钢,其牌号表示为“Cr06”;7、不锈钢和耐热钢的牌号表示方法不锈钢和耐热钢牌号采用标准规定的合金元素符号和阿拉伯数字表示,为切削不锈钢、易切削耐热钢在牌号头部加“Y”;一般用一位阿拉伯数字表示平均含碳量以千分之几计；当平均含碳量≥%时,用两位阿拉伯数字表示；当含碳量上限＜%时,以“0”表示含碳量；当含碳量上限≤%,＞%时超低碳,以“03”表示含碳量；当含碳量上限≤%时极低碳,以“01”表示含碳量;含碳量没有规定下限时,采用阿拉伯数字表示含碳量的上限数字;合金元素含量表示方法同合金结构钢;例如：平均含碳量为%,含铬量为13%的不锈钢,其牌号表示为“2Cr13”；含碳量上限为%,平均含铬量为18%,含镍量为9%的铬镍不锈钢,其牌号表示为“0Cr18Ni9”；含碳量上限为%,平均含铬量为17%的加硫易切削铬不锈钢,其牌号表示为“Y1Cr17”；平均含碳量为%,含铬量为17%的高碳铬不锈钢,其牌号表示为“11Cr7”；含碳量上限为%,平均含铬量为19%,含镍量为10%的超低碳不锈钢,其牌号表示为“03Cr19Ni10”；含碳量上限为%,平均含铬量为19%,含镍量为11%的极低碳不锈钢,其牌号表示为“01Cr19Ni11”。

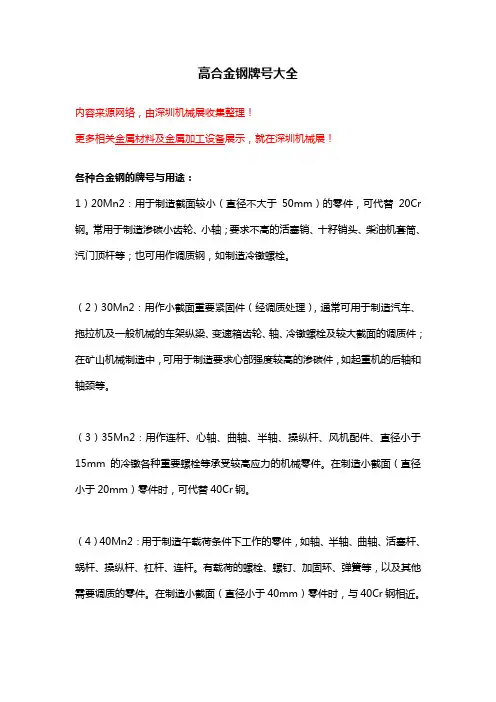

高合金钢牌号大全内容来源网络，由深圳机械展收集整理！各种合金钢的牌号与用途：1）20Mn2：用于制造截面较小（直径不大于50mm）的零件，可代替20Cr 钢。

常用于制造渗碳小齿轮、小轴；要求不高的活塞销、十籽销头、柴油机套筒、汽门顶杆等；也可用作调质钢，如制造冷镦螺栓。

（2）30Mn2：用作小截面重要紧固件（经调质处理），通常可用于制造汽车、拖拉机及一般机械的车架纵梁、变速箱齿轮、轴、冷镦螺栓及较大截面的调质件；在矿山机械制造中，可用于制造要求心部强度较高的渗碳件，如起重机的后轴和轴颈等。

（3）35Mn2：用作连杆、心轴、曲轴、半轴、操纵杆、风机配件、直径小于15mm的冷镦各种重要螺栓等承受较高应力的机械零件。

在制造小截面（直径小于20mm）零件时，可代替40Cr钢。

（4）40Mn2：用于制造午载荷条件下工作的零件，如轴、半轴、曲轴、活塞杆、蜗杆、操纵杆、杠杆、连杆。

有载荷的螺栓、螺钉、加固环、弹簧等，以及其他需要调质的零件。

在制造小截面（直径小于40mm）零件时，与40Cr钢相近。

（5）45Mn2：用于制造在较高应力与磨损条件下工作的零件，在直径小于60mm时，性能与40Cr钢相当。

用作汽车、拖拉机和通用机械的万向接头轴、车轴、轴、连杆盖、摩擦盘、蜗杆、齿轮、齿轮油、电车和蒸气机车轴、车箱轴、重载荷机架，以及冷拉状态中的螺栓和螺帽等。

（6）50Mn2：用于制造在高应力及承受强烈磨损条件下工作的大型零件，如万向接头轴、齿轮、曲轴、连杆、各类小轴等；重型机械上在滚动轴承中工作的主轴、轴及大型齿轮；汽车上的传动花键轴及承受冲击载荷的心轴等，也可用于制造板簧和平卷簧。

（7）20MnV：用于制造锅炉、高压容器、大型高压管道等；也可用作冲压用钢，如自行车链条、活塞销、齿轮等；还可用于制造直径不大于20mm的矿用链坏。

（8）30Mn2MoW：用于制造载荷较大的零件，如连杆螺栓、曲轴、拉杆、齿轮等；可代替30CrNi3制造截面直径小于80mm的重要调质件；当采用表面淬火工艺时，可以制造截面更大的零件。

AISI标准中碳素钢和合金钢牌号表示方法AISI标准中，碳素钢和合金钢牌号的表示方法基本相同。

大都采用四位阿拉伯数字表示，间或在中间或末尾加入字母。

例如：1005，94B15，3140等。

四位数字中的前两位数字表示钢种类型极其主要合金元素含量。

后两位数字表示钢的平均含碳量为万分之几的数值。

1. 第一位数（或第一、二位数）表示如下类别号：1—碳素钢，2—镍钢，3—镍铬钢，4—钼钢，5—铬钢，61—铬钒钢，8—低镍铬钢，92—硅锰钢，93、94、97、98—铬镍钼钢。

2. 第二位数（类别号为二位数者无此项）表示如下钢种或合金元素含量：碳素钢：0—一般碳素钢,1—易切削钢，3—锰结构钢。

钼钢：1—铬钼钢，3和7—镍铬钼钢，6和8—镍钼钢，0、4、5—含Mo量不同的钼钢。

镍和镍铬钢：用百分数表示平均含镍量。

铬钢：0—铬含量较低，1—铬含量较高。

低镍铬钢：6、7、8、1表示镍和铬含量一定，钼含量不同。

6表示钼含量0.15～0.25，7表示钼含量0.2～0.3，8表示钼含量0.3～0.4，1表示钼含量0.08～0.15。

3. 第三、四位数表示含碳量平均值，以万分之几表示。

有些钢号中间插入B或L：B—含硼钢，L—含铅钢。

末尾加“H”时，表示对淬透性有一定要求的钢种。

有些加前置字母“M”或“MT”：M—机械级，MT—机械用管材P.S: 不锈钢和耐热钢牌号表示方法采用AISI标准的编号系统，牌号由三位阿拉伯数字组成，第一位数表示钢的类别。

第二、三位数表示顺序号。

钢的类别号：1—沉淀硬化不锈钢，2—Cr-Mn-Ni-N 奥氏体钢，3—CrNi 奥氏体钢，4—高铬马氏体和低碳高铬铁素体钢，5—低碳马氏体钢。

1.材料名称：合金结构钢牌号：34CrMo4对应国产牌号：30CrMo对应日本牌号：SCM430(SCM2)对应美国牌号：41302.42CrMo4(1.7225)[1]执行标准:EN 10083/1-1991特性：42CrMo4强度、淬透性高，韧性好，淬火时变形小，高温时有高的蠕变强度和持久强度。

碳素钢、合金钢的种别以及商标一、碳素钢的分类、合金钢的分类碳素钢：含碳量大于0.0218%,小于2.11%的碳素合金钢.1、碳素钢的分类：1）按含碳量分：低碳钢（含碳量小于0.25%)、中碳钢（含碳量0.25%----0.60%)、高碳钢（含碳量大于0.60%）2）按用途分：布局钢（含碳量小于0.70%）、工具钢（含碳量大于0.70%）3）按质量（硫、磷含量大小）分：普通钢、优质钢、高级优质钢.2、合金钢的分类按用途分：合金布局钢、合金工具钢、特殊性能钢按合金含量分：低合金钢（小于5％）、中合金钢（5％－－10％）、高合金钢（大于10％）.二、碳素钢、合金钢的商标产品商标的暗示，一般采取汉语拼音字母，化学元素符号和阿拉伯数字相连系的方法来暗示采取汉语拼音字母暗示产品称号、用途、特性和工艺方法时，一般从代表产品称号的汉语拼音中选取第一个字母.当和另外一个产品所选用的字母重复时，可改用第二个字母或第三个字母，或同时选取两个汉字中的第一个拼音字母.1、碳素布局钢和低合金高强度布局商标暗示方法以上用钢通常分为通用钢和专用钢两大类.通用布局钢采取代表屈服点的拼音字母“Q”.屈服点数值(单位为MPa)和规定的质量等级、脱氧方法等符号，按顺序组成商标.例如：碳素布局钢商标暗示为：Q235AF，Q235BZ；低合金高强度布局钢商标暗示为：Q345C，Q345D.碳素布局钢的商标组成中，镇静钢符号“Z”和特殊镇静钢符号“TZ”可以省略，例如：质量等级分别为C级和D级的Q235钢，其商标暗示应为Q235CZ和Q235DTZ，但可以省略为Q235C和 Q235D 专用布局钢一般采取代表钢屈服点的符号“Q”、屈服点数值和表1中规定的代表产品用途的符号等暗示，例如：压力容器用钢商标暗示为“Q345R”；耐候钢其商标暗示为：Q340NH.根据需要，通用低合金高强度布局钢的商标也可以采取两位阿拉伯数字(以万分之几计平均含碳量)和尺度的元素符号组成；专用低合金高强度布局钢的商标，除一般组成外，尚应加写表1中规定代表产品用途的符号.2、优质碳素布局钢商标暗示方法优质碳素布局钢采取两位阿拉伯数字(以万分之几计暗示平均含碳量)或阿拉伯数字和元素符号、表1中规定的符号组合成商标.①沸腾钢和半镇静钢，在商标尾部分别加符号“F”和“b”.例如：平均含碳量为0.08%的沸腾钢，其商标暗示为“08F”；平均含碳量为0.10%的半镇静钢，其商标暗示为“10b”.②镇静钢(S、P分别≤0.035%)一般不标符号.例如：平均含碳量为0.45%的镇静钢，其商标暗示为“45”.③较高含锰量的优质碳素布局钢，在暗示平均含碳量的阿拉伯数字后加锰元素符号.例如：平均含碳量为0.50%，含锰量为0.70%～1.00%的钢，其商标暗示为“50Mn”.④高级优质碳素布局钢(S、P分别≤0.030%)，在商标后加符号“A”.例如：平均含碳量为0.45%的高级优质碳素布局钢，其商标暗示为“45A”.⑤特级优质碳素布局钢(S≤0.020%、P≤0.025%)，在商标后加符号“E”.例如：平均含碳量为0.45%的特级优质碳素布局钢，其商标暗示为“45E”.3、优质碳素弹簧钢商标暗示方法优质碳素弹簧钢商标的暗示方法与优质碳素布局钢商标暗示方法相同(65、70、85、65Mn钢在GB/T1222和GB/T 699两个尺度中同时分别存在).4、合金布局钢和合金弹簧钢商标暗示方法①合金布局钢商标采取阿拉伯数字和尺度的化学元素符号暗示.用两位阿拉伯数字暗示平均含碳量(以万分之几计)，放在商标头部.合金元素含量暗示方法为：平均含量小于1.50%时，商标中仅标明元素，一般不标明含量；平均合金含量为1.50%～2.49%、2.50%～3.49%、3.50%～4.49%、4.50%～5.49%、……时，在合金元素后相应写成2、3、4、5……. 例如：碳、铬、锰、硅的平均含量分别为0.30%、0.95%、0.85%、1.05%的合金布局钢，当S、P含量分别≤0.035%时，其商标暗示为“30CrMnSi”. 高级优质合金布局钢(S、P含量分别≤0.025%)，在商标尾部加符号“A”暗示.例如：“30 CrMnSiA”. 特级优质合金布局钢(S≤0.015%、P≤0.025%)，在商标尾部加符号“E”，例如：“30CrM nSiE”.②合金弹簧钢商标的暗示方法与合金布局钢相同.例如：碳、硅、锰的平均含量分别为0.60%、1.75%、0.75%的弹簧钢，其商标暗示为“60Si2Mn”.高级优质弹簧钢，在商标尾部加符号“A”，其商标暗示为“60Si2MnA”.5、易切削钢商标暗示方法易切削钢采取尺度化学元素符号、表1规定的符号和阿拉伯数字暗示.阿拉伯数字暗示平均含碳量(以万分之几计).①加硫易切削钢和加硫、磷易切削钢，在符号“Y”和阿拉伯数字后不加易切削元素符号.例如：平均含碳量为0.15%的易切削钢，其商标暗示为“Y15”.②较高含锰量的加硫或加硫、磷易切削钢在符号“Y”和阿拉伯数字后加锰元素符号.例如：平均含碳量为0.40%，含锰量为1.20%～1.55%的易切削钢，其商标暗示为“Y40Mn”.③含钙、铅等易切削元素的易切削钢，在符号“Y”和阿拉伯数字后加易切削元素符号.例如：“Y15Pb”、“Y45Ca”.6、工具钢商标暗示方法工具钢分为碳素工具钢、合金工具钢和高速工具钢三类.①碳素工具钢采取尺度化学元素符号、表1规定的符号和阿拉伯数字暗示.阿拉伯数字暗示平均含碳量(以千分之几计).a.普通含锰量碳素工具钢，在工具钢符号“T”后为阿拉伯数字.例如：平均含碳量为0.80%的碳素工具钢，其商标暗示为“T8”.b.较高含锰量的碳素工具钢，在工具钢符号“T”和阿拉伯数字后加锰元素符号.例如：“ T8Mn”.c.高级优质碳素工具钢，在商标尾部加“A”.例如：“T8MnA”.②合金工具钢和高速工具钢合金工具钢、高速工具钢商标暗示方法与合金布局钢商标暗示方法相同.采取尺度规定的合金元素符号和阿拉伯数字暗示，但一般不标明平均含碳量数字，例如：平均含碳量为1.60% ，含铬、钼，钒含量分别为11.75%、0.50%、0.22%的合金工具钢，其商标暗示为“Cr12MoV”；平均含碳量为0.85%，含钨、钼、铬、钒含量分别为6.00%、5.00%、4.00%、2.00%的高速工具钢，其商标暗示为“W6Mo5Cr4V2”.若平均含碳量小于1.00%时，可采取一位阿拉伯数字暗示含碳量(以千分之几计).例如：平均含碳量为0.80%，含锰量为0.95%，含硅量为0.45%的合金工具钢，其商标暗示为“8MnSi”.低铬(平均含铬量＜1.00%)合金工具钢，在含铬量(以千分之几计)前加数字“0”.例如：平均含铬量为0.60%的合金工具钢，其商标暗示为“Cr06”.7、不锈钢和耐热钢的商标暗示方法不锈钢和耐热钢商标采取尺度规定的合金元素符号和阿拉伯数字暗示，为切削不锈钢、易切削耐热钢在商标头部加“Y”.一般用一位阿拉伯数字暗示平均含碳量(以千分之几计)；当平均含碳量≥1.00%时，用两位阿拉伯数字暗示；当含碳量上限＜0.10%时，以“0”暗示含碳量；当含碳量上限≤0.03%，＞0.01%时(超低碳)，以“03”暗示含碳量；当含碳量上限(≤0.01%时极低碳)，以“01”暗示含碳量.含碳量没有规定下限时，采取阿拉伯数字暗示含碳量的上限数字.合金元素含量暗示方法同合金布局钢.例如：平均含碳量为0.20%，含铬量为13%的不锈钢，其商标暗示为“2Cr13”；含碳量上限为0.08%，平均含铬量为18%，含镍量为9%的铬镍不锈钢，其商标暗示为“0Cr18Ni9”；含碳量上限为0.12%，平均含铬量为17%的加硫易切削铬不锈钢，其商标暗示为“Y1Cr17”；平均含碳量为1.10%，含铬量为17%的高碳铬不锈钢，其商标暗示为“11Cr7”；含碳量上限为0.03%，平均含铬量为19%，含镍量为10%的超低碳不锈钢，其商标暗示为“03Cr19Ni10”；含碳量上限为0.01%，平均含铬量为19%，含镍量为11%的极低碳不锈钢，其商标暗示为“01Cr19Ni11”。

合金钢各元素的作用及牌号碳钢是经热处理后又良好的力学性能，且冶金工艺简单，压力加工和机加工性能好，价格低廉，是工业生产中应用最广的金属材料。

但存在淬透性低、不能用于大型结构件、不能在高温、低温、腐蚀性等特殊环境使用的缺点。

为此，人们在碳钢的基础上特意加入某些合金元素，以弥补碳钢的不足。

这些钢称为合金钢。

1合金钢按照合金元素总含量（质量分数）分类(1) 低合金钢<5%；(2) 中合金钢5%~10%；(3) 高合金钢>10%。

1. 合金元素在钢中的存在形式常用合金元素Cr, Mn, Ni, Co, Cu, Si, Al, B, W, Mo, V, Ti, Nb,Zr, RE合金元素在钢中的存在形式：(1) 固溶体固溶于奥氏体，铁素体，渗碳体；(2) 碳化物与碳形成特殊碳化物；(3) 金属间化合物与铁或其它合金元素形成金属间。

首先我来看合金元素在钢中的作用。

常用合金元素包括Cr, Mn, Ni, Co, 稀土等。

它们在钢中存在如下形式，一是固溶于奥氏体、铁素体以及渗碳体，二是与钢中的碳形成特殊碳化物，三是与铁或其它合金元素形成金属间混合物。

不同的形式将对合金性能起不同作用。

2. 合金元素在钢中的作用1) 合金元素改善钢的热处理工艺性能：大多数合金元素都会减缓钢在加热、冷却及回火时的组织转变。

(1) 细化奥氏体晶粒加热时阻碍奥氏体晶粒长大（除了Mn）；(2) 提高淬透性冷却时阻碍过冷奥氏体转变（除了Co、Al）；(3) 提高回火抗力，产生二次硬化，防止高温回火脆性。

回火抗力是指淬硬钢在回火过程中抵抗硬度下降的能力首先，合金元素的加入，往往能够能够改善钢的热处理工艺性能，这是因为大多数合金元素，在钢中不论以固溶态还是以化合物存在，一般都会减缓钢在加热、冷却及回火时的组织转变，因而会在热处理加热时，细化奥氏体晶粒，冷却时提高淬透性，回火时提高回火抗力或回火稳定性，并防止高温回火脆性。

2. 合金元素在钢中的作用2) 合金元素提高钢的强度：(1) 固溶强化固溶于基体中，产生晶格畸变，阻碍位错运动；(2) 第二相强化固溶于渗碳体，提高其稳定性。

中国高温合金钢牌号及成分
高温合金是指以铁、镍、钴为基，能在600℃以上的高温及一定应力作用下长期工作的一类金属材料，具有优异的高温强度，良好的抗氧化和抗热腐蚀性能，良好的疲劳性能、断裂韧性等综合性能，又被称为“超合金，”主要应用于航空、航天、能源等领域。

中国高温合金牌号及成分具体如下：
•GH4169是一种镍基高温合金，具有较好的高温蠕变和抗氧化性能，广泛应用于航空、石化等领域。

•GH2132是一种奥氏体不锈钢，具有优异的高温强度和抗氧化性能，适用于高温腐蚀环境。

•GH3030是一种铁基高温合金，具有良好的高温强度和氧化腐蚀性能，广泛用于航空、航天等领域。

这些合金已被应用于许多领域，展现出了其优异性能。

更多关于高温合金的信息，可以咨询专业人士。

Chapter 1 钢铁中的合金元素几个基本概念合金元素：特别添加到钢中为了保证获得所要求的组织结构、物理、化学和机械性能的化学元素。

杂质：冶炼时由原材料以及冶炼方法、工艺操作而带入的化学元素。

碳钢：含碳量在0.0218-2.11%范围内的铁碳合金。

合金钢：在碳钢基础上加入一定量合金元素的钢。

低合金钢：一般指合金元素总含量小于或等于5%的钢。

中合金钢：一般指合金元素总含量在5～10%范围内的钢。

高合金钢：一般指合金元素总含量超过10%的钢。

微合金钢：合金元素(如V,Nb,Ti,Zr,B)含量小于或等于0.1%，而能显著影响组织和性能的钢。

1.1 碳钢概论一、碳钢中的常存杂质（1）1.锰（Mn ）和硅（Si ）：炼钢过程中随脱氧剂或者由生铁残存而进入钢中的。

Mn：在碳钢中的含量一般小于0.8%。

可固溶，也可形成高熔点MnS（1600℃）夹杂物。

MnS 在高温下具有一定的塑性，不会使钢发生热脆，加工后硫化锰呈条状沿轧向分布。

Si：在钢中的含量通常小于0.5%。

可固溶，也可形成SiO2夹杂物。

Mn和Si是有益杂质，但夹杂物MnS、SiO2将使钢的疲劳强度和塑、韧性下降。

2．硫（S）和磷（P）S：在固态铁中的溶解度极小，S和Fe能形成FeS，并易于形成低熔点共晶。

发生热脆(裂)。

P：可固溶于α-铁，但剧烈地降低钢的韧性，特别是低温韧性，称为冷脆。

磷可以提高钢在大气中的抗腐蚀性能。

S和P是有害杂质，但可以改善钢的切削加工性能。

3．氮（N）、氢（H）、氧（O）N：在α-铁中可溶解，含过饱和N的钢经受冷变形后析出氮化物—机械时效或应变时效。

N 可以与钒、钛、铌等形成稳定的氮化物，有细化晶粒和沉淀强化。

H：在钢中和应力的联合作用将引起金属材料产生氢脆。

O：在钢中形成硅酸盐2MnO•SiO2、MnO•SiO2或复合氧化物MgO•Al2O3、MnO•Al2O3。

N、H、O是有害杂质。

二、碳钢的分类（1）1．按钢中的碳含量（1）按Fe-Fe3C相图分类亚共析钢：0.0218%≤wc≤0.77% 共析钢：wc =0.77% 过共析钢：0.77%＜wc≤2.11% （2）按钢中碳含量的多少分类低碳钢：wc ≤0.25% 中碳钢：0.25%＜wc≤0.6% 高碳钢：wc＞0.6%2．按钢的质量（品质），碳钢可分为（1）普通碳素钢：wS≤0.05%，wP≤0.045%（2）优质碳素钢：wS≤0.035%，wP≤0.035% （3）高级优质碳素钢：wS≤0.02%，wP≤0.03% （4）特级优质碳素钢：wS≤0.015%，wP≤0.025%。
