电压比较器

常用的电压比较器电压比较器是一种常用的电子元件，用于将输入的电压与参考电压进行比较，并输出相应的逻辑信号。

在实际电路中，电压比较器的使用场景非常广泛，例如用于电源监测、电压检测、电压自动调节等。

本文将介绍常用的电压比较器及其相关参考内容。

1. 常用电压比较器的种类常用的电压比较器有很多种类，常见的有以下几种：1) 开环比较器：是一种基本的电压比较器，具有高增益和高速度，可以将输入电压的随时间变化情况通过比较转换为输出信号。

常见的开环比较器有LM311、LM339等。

2) 窗口比较器：是一种特殊的电压比较器，具有两个参考电压，当输入电压位于两个参考电压之间时，输出为高电平；否则输出为低电平。

常见的窗口比较器有LM393、LM2903等。

3) 差分比较器：是一种用于比较两个输入电压之间差异的电压比较器，常用于模拟信号处理中。

常见的差分比较器有LM311、AD820等。

2. 电压比较器的输入电压范围和功耗不同的电压比较器具有不同的输入电压范围和功耗。

一般来说，输入电压范围是指比较器能够正常工作的输入电压范围，超出该范围的输入电压可能会引起比较器的不确定性。

而功耗则与比较器的工作电流有关，功耗较低的比较器可以减小电路的能耗。

在选择比较器时，应根据具体应用需求选择合适的输入电压范围和功耗。

3. 电压比较器的输出特性电压比较器的输出特性是指输出信号的电平和响应时间等。

常见的输出电平有两种：开漏输出和推挽输出。

开漏输出一般用于需要驱动外部负载的场合，而推挽输出则可以直接驱动数字电路。

响应时间是指比较器从接收输入信号到输出信号变化所需的时间，一般来说，响应时间越短越好，可以提高比较器的响应速度。

4. 电压比较器的应用场景电压比较器在实际应用中非常广泛，常见的应用场景有以下几种：1) 电源监测：用于检测电源电压是否在正常范围内，当电源电压低于或高于设定阈值时，电压比较器可以输出相应的信号进行报警或保护。

2) 电压检测：用于检测电路中的电压是否满足要求，当电压低于或高于设定阈值时，电压比较器可以输出相应的信号进行控制或调节。

常用的电压比较器电压比较器是电子电路中常见的一种器件或电路，通常用于比较两个电压的大小，然后输出高电平或低电平来实现对信号的控制。

在电子电路设计中，电压比较器是十分常用的电路之一，因此，本文将介绍一些常用的电压比较器。

1. LM311电压比较器LM311是一种具有高速、精度和灵敏度的电压比较器，常用于电子控制和测量系统中。

它操作电源范围广，具有高电阻输入和输出，且能够在广泛的温度范围内操作。

另外，LM311还具有可调的电压比较器和滞回比较器的特性，使其更加灵活和多功能。

2. LM339电压比较器LM339是一种低功耗、低电压操作和高精度的电压比较器。

它具有四个独立的比较器，每个比较器都有一个开放式输出引脚和一个输入电平偏置器。

LM339的功耗非常低，故它在开启多个输出时也不会对电路产生太大的负担。

3. LM393电压比较器LM393是一种专为简单应用设计的低功耗、电压操作和高精度的电压比较器。

它具有两个独立的高增益、低偏移电压比较器，具有不需要外部元件的开环电路输入抗性。

它还具有多种工作电压和温度范围，适用于多种不同的应用场合。

4. UA741电压比较器UA741是一种原始的集成电路，它是很多电路中常见的基本电压比较器模块。

它具有高增益、宽电压范围和大电流能力，因此，在许多不同应用场合中都有广泛的应用。

总的来说，以上四种电压比较器都有各自的特点和应用场合，它们都是电子电路设计中常见的器件或电路。

电压比较器在电压判断、判断两个电路是否相等等方面有广泛的应用，但需要特别注意的是在实际应用中，也需要使用外部元件来进行稳定性校正，这种校正可以提高电路的稳定性、精度和性能。

比较器工作原理及应用比较器通常由一个差分放大器和一个阈值电平产生器组成。

差分放大器接收两个输入信号：一个是待比较的信号，另一个是阈值电平。

差分放大器会将比较信号与阈值电平相减，输出一个差值。

如果差值为正值，则比较信号较大；如果差值为负值，则比较信号较小；如果差值为零，则说明两个信号相等。

根据差值的正负性，比较器会输出对应的逻辑电平。

比较器有许多不同的类型，其中最常见的类型是电压比较器、窗口比较器和比例比较器。

1.电压比较器：电压比较器是最基本的比较器类型，用于将两个输入电压进行比较，并将比较结果表示为高电平或低电平输出。

电压比较器通常用于比较模拟信号的大小，并将其转化为数字信号。

2.窗口比较器：窗口比较器是一种特殊的比较器，它可以比较一个输入信号是否在一个预定的范围内。

窗口比较器有两个阈值，用于定义一个上限和一个下限。

如果输入信号超出了这个范围，则比较器会输出一个逻辑电平表示超出范围。

3.比例比较器：比例比较器是一种特殊的比较器，用于比较两个输入信号的比例关系。

比例比较器通常用于模拟信号的比较，如音频信号的比较。

比较器在现代电子系统中有广泛的应用。

以下是一些比较器的应用领域：1.模数转换器：比较器常用于模数转换器（ADC）中，将模拟信号转换为数字信号。

模数转换器使用比较器来比较输入信号与参考电压的大小，并将比较结果表示为数字编码。

2.电压参考源：比较器可以用于生成稳定的参考电压。

通过比较输入信号与参考电压，比较器可以产生一个恒定的电压输出，用作系统中其他电路的参考电压。

3.触发器：比较器可以用于产生触发器信号，用于控制系统中的时钟和触发信号。

比较器可以比较输入信号与阈值电平，并在输入信号超过或低于阈值时产生一个触发信号。

4.门电路：比较器也可以用于实现门电路，如与门、或门和非门等。

比较器可以比较输入信号的大小，并产生一个逻辑电平作为输出。

总之，比较器是一种基本的电子设备，用于比较信号大小，并将结果表示为逻辑电平。

电压比较器电压比较器，三端元件（两输入端，一输出端），输入为模拟信号，输出为数字信号。

一、基本电路和相关定义1、电压（电平）比较器的身份定义电压比较器是一种用来比较两个或两个以上模拟电平，并给出比较结果（可用数字量的1、0来表示）的功能部件。

可作为模拟电路和数字电路之间接口的一种电路，即模拟－数字转换器。

所有运算放大器，均处于负反馈的闭环状态之下。

一旦处于开环，因其无穷大电压放大倍数之故，势必使其输出级处于“饱和”或“截止”的两个极端状态，而不再具备放大器的特征。

但在某些应用场合，恰恰需要利用放大器开环时输出级所表现出的这种极端状态，如将两个或两个以上模拟量输入量进行比较，将两者（或两者以上）的大小分别用高电平（逻辑1）和低电平（逻辑0）表示，以完成将电平差转换为数字表的转换。

其输入、输出已不存在线性关系。

如果有一种器件，是专业从事输入电压比较而输出开关量信号的，该器件就叫做电压比较器。

因而该类器件既不归属于线性（模拟）电路类别，也不归属于数字电路类别。

从输入看，尚具备线性电路特点；从输出看，已为典型的数字电路特点。

其身份尴尬：非线性模拟电路（又是一个矛盾性定义，既为模拟，又何来非线性？）。

比较器有模拟和数字电路的两重特性，是集成了二者之长吗？与二者相比，各有什么特点？它们能否相互替代呢？12+-ININO UTVREFO UT+-INVREFO UT321321RPN1N2RPa 、反相器b 、运放电路c 、比较器电路图1-1 比较器和数字电路、运放电路1）反相器以数字电路中的TTL 产品中的反相器为例。

反相器是如何识别输入信号的高、低电平呢？肯定有一个潜在的比较基准。

器件典型供电Vcc 为+5V ，当输入电压低于1.5V （30%Vcc 以下，比较基准之一）时，为输入低电平信号，此时输出端为高电平状态；当输入电压高于3.5V （60%Vcc 以上，比较基准之二）时，为高电平信号输入，此时输出端为代电平状态；当输入信号在低于3.5V 高于1.5V 的范围之内，会引起识别混乱或无法识别，从而不能确定输出状态（因此这一输入电压范围也被称为非法信号）。

电压比较器实验报告
实验目的：
1.了解电压比较器的基本原理；
2.掌握电压比较器的实际应用；
3.学会使用示波器观察电压比较器输出信号。

实验仪器与器件：
1.电压比较器集成电路LM311
2.电源
3.电阻、电容、开关等元器件
4.示波器
实验原理：
电压比较器是一种用于实现电压比较功能的模拟电路。

它根据输入电压的大小，输出高电平或低电平信号。

电压比较器通常由一个差动放大器和一个输出级组成。

实验步骤：
1.将电压比较器集成电路LM311连接到电路板上。

将正极接入正电源，负极接地。

2.连接一个可调电阻和电容，以便调节输入电压。

3.将示波器的探头分别连接到比较器的输入端和输出端。

4.调节可调电阻和电容，改变输入电压，并观察输出信号的变化。

5.记录实验结果。

实验结果与分析：
根据实验观察，当输入电压大于参考电压时，输出为高电平；当输入电压小于参考电压时，输出为低电平。

通过调节可调电阻和电容，可以改变输入电压的大小，从而改变输出信号的状态。

实验结论：
通过实验，我们了解了电压比较器的基本原理和实际应用。

电压比较器可以根据输入电压的大小来输出不同的信号，常用于比较电压大小、触发器、开关等电路中。

同时，我们也学会了使用示波器观察电压比较器输出信号，并能根据实验结果进行分析。

电压比较器原理
电压比较器是一种用于比较两个不同电压之间的差异，也叫比较器。

电压比较器可以有许多不同的形式，其原理也有所不同，可以被用于各种不同的应用场合。

电压比较器的基本原理是将两个电压作为输入，测量其差值，然后根据差值产生一个相应的输出。

常见的比较器形式有运放、和称电路、脉宽调制器、示波器等。

以运放形式的电压比较器为例，其核心组成部分就是运放放大器，运放放大器可以将输入电压放大，并输出一个放大后，与输入电压差值的结果。

其工作原理是，当输入电压大于参考电压时，运放放大器输出的电压变高，反之，如果输入电压小于参考电压，运放放大器就输出的电压变低。

另一种常见的电压比较器是和称电路。

它根据比较电压匹配的原理，利用和称电路变换器，将输入电压转换为和称参考电压。

在相当于电路放大器的出，当输入电压小于或等于参考值时，输出电压保持不变，而当输入电压大于参考值时，输出电压会发生变化。

此外，还有一些其他形式的电压比较器，如脉宽调制器，它可以检测出输入信号的脉宽，通过参考信号的脉宽，将输出电压的高低变化转换为被检测的脉宽与参考信号脉宽之间的差异；示波器，它可以将输入波形的电压变化转换为图形，根据图形分析输出与参考电压之间的不同，以比较不同的输入电压。

总而言之，电压比较器是一种确定参考电压和比较电压之间差异的重要工具，它拥有许多优势，可以通过多种不同方式满足多样的应用场景。

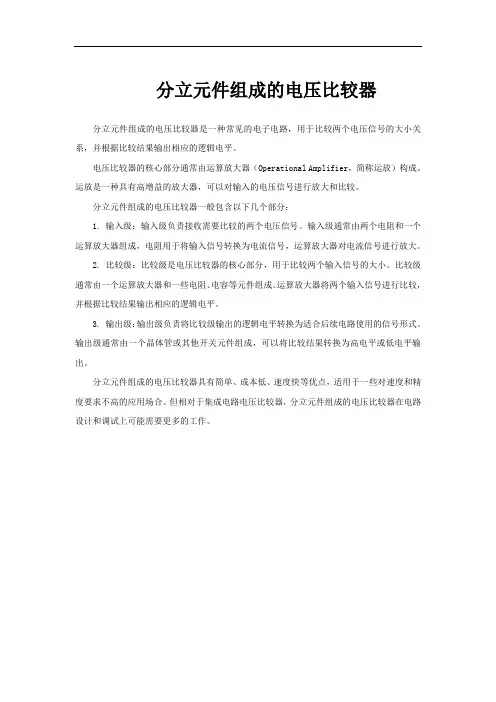

分立元件组成的电压比较器
分立元件组成的电压比较器是一种常见的电子电路，用于比较两个电压信号的大小关系，并根据比较结果输出相应的逻辑电平。

电压比较器的核心部分通常由运算放大器（Operational Amplifier，简称运放）构成。

运放是一种具有高增益的放大器，可以对输入的电压信号进行放大和比较。

分立元件组成的电压比较器一般包含以下几个部分：
1. 输入级：输入级负责接收需要比较的两个电压信号。

输入级通常由两个电阻和一个运算放大器组成，电阻用于将输入信号转换为电流信号，运算放大器对电流信号进行放大。

2. 比较级：比较级是电压比较器的核心部分，用于比较两个输入信号的大小。

比较级通常由一个运算放大器和一些电阻、电容等元件组成。

运算放大器将两个输入信号进行比较，并根据比较结果输出相应的逻辑电平。

3. 输出级：输出级负责将比较级输出的逻辑电平转换为适合后续电路使用的信号形式。

输出级通常由一个晶体管或其他开关元件组成，可以将比较结果转换为高电平或低电平输出。

分立元件组成的电压比较器具有简单、成本低、速度快等优点，适用于一些对速度和精度要求不高的应用场合。

但相对于集成电路电压比较器，分立元件组成的电压比较器在电路设计和调试上可能需要更多的工作。

电压比较器实验原理
电压比较器是一种经常用于电路中的基本器件，用于比较两个电压的大小，并根据比较结果产生相应的输出信号。

电压比较器是由运算放大器等器件构成的。

实验中，我们将利用运算放大器来搭建一个基本的电压比较器电路。

运算放大器是一种具有高增益和高输入阻抗的放大器，常用于信号放大和比较。

电压比较器的实验原理是利用运算放大器的差分输入特性。

运算放大器的输入端有一个称为非反相端（+）和一个称为反相
端（-）。

当非反相端的电压高于反相端的电压时，输出端会
输出一个高电平信号；当非反相端的电压低于反相端的电压时，输出端会输出一个低电平信号。

在实验中，我们可以通过将两个待比较的电压分别与运算放大器的非反相端和反相端相连接，通过调节输入电压的大小和运算放大器的输入电阻，实现对输入电压的比较。

实验中，我们可以使用一个电位器分别提供两个输入电压，通过调节电位器的位置来改变输入电压的大小。

然后，将两个电压与运算放大器的输入端相连接，并通过示波器或LED等器
件来观察输出信号的变化。

通过实验，我们可以验证电压比较器的基本原理，并了解其在电路中的应用。

同时，我们还可以根据实际需求来调整电压比较器的参数，以适应不同的应用场景。

电压比较器概述电压比较器是一种常见的电子元件，用于比较两个电压信号的大小。

它通常由一个差分放大器和一个输出级组成。

电压比较器的输出通常是一个开关信号，表示输入信号的大小关系。

工作原理电压比较器的工作原理基于差分放大器的特性。

差分放大器是一种特殊的放大器电路，它由两个输入端（非反馈输入端和反馈输入端）和一个输出端组成。

非反馈输入端接收一个参考电压信号，反馈输入端接收待比较的电压信号。

比较器的输出取决于差分放大器输出的电压大小，当差分放大器输出的电压大于一定阈值时，输出为高电平；当差分放大器输出的电压小于一定阈值时，输出为低电平。

常见的比较器类型1. 窗口比较器窗口比较器是一种常见的比较器类型，它能够比较输入信号是否在一个预设的范围内。

窗口比较器通常有两个阈值，一个上限和一个下限，输入信号只有在这个范围内时，输出才会为高电平。

窗口比较器广泛应用于模拟电路中的阈值检测、电压监测等场景。

2. 比例器比例器是一种将输入电压与参考电压进行比较的比较器。

它通过调整参考电压的大小，可以实现输入信号电压的缩放。

比例器通常用于测量和控制应用中。

3. 高速比较器高速比较器主要用于高速数字电路中。

它具有快速的响应时间和较高的功耗。

高速比较器通常通过减小内部电路的延时来提高响应速度。

比较器的应用电压比较器在各种电子系统中都有广泛的应用。

以下是一些常见的应用场景：1. 系统监测比较器常用于系统监测和保护电路中。

例如，温度监控系统中使用比较器来检测温度是否超过设定值，以触发相应的保护措施。

2. 电压测量比较器广泛应用于电压测量领域。

例如，电池监测电路中使用比较器来测量电池电压是否达到一定阈值，以保证电池的安全使用。

3. 数字控制系统比较器在数字控制系统中也有重要的应用。

例如，在数字通信中，比较器用于数据解调器中的恢复时钟信号的检测。

总结电压比较器是一种常见的电子元件，用于比较两个电压信号的大小。

它主要由一个差分放大器和一个输出级组成。

电压比较器实验报告实验目的：本实验旨在通过实际操作，掌握电压比较器的工作原理及其在电路中的应用，从而加深对电压比较器的理解。

实验仪器与器材：1. 电压比较器集成电路。

2. 电源。

3. 示波器。

4. 电阻、电容等元器件。

5. 面包板、导线等实验工具。

实验原理：电压比较器是一种将两个输入电压进行比较，并输出相应电平信号的集成电路。

当输入电压满足一定条件时，输出电平会发生变化。

通过实验，我们将研究电压比较器的工作原理，探究其在电路中的应用。

实验步骤：1. 将电压比较器集成电路连接至电源，并接入示波器进行监测。

2. 通过改变输入电压的大小和极性，观察输出端的电平变化。

3. 将电压比较器与其他元器件（如电阻、电容）组合成简单电路，观察其在不同条件下的工作状态。

4. 记录实验数据，并进行分析总结。

实验结果与分析：通过实验观察和数据记录，我们发现当输入电压满足一定条件时，电压比较器的输出电平会发生变化。

在不同的电路组合下，电压比较器表现出不同的工作状态，如滞回特性、响应速度等。

这些结果验证了电压比较器的工作原理，并为其在电路设计中的应用提供了参考。

实验结论：本实验通过实际操作，加深了对电压比较器的理解。

我们掌握了电压比较器的工作原理及其在电路中的应用，为今后的电路设计和实际应用奠定了基础。

同时，我们也发现了一些实验中的问题和不足之处，这将为今后的实验改进提供参考。

实验总结：通过本次实验，我们对电压比较器有了更深入的了解，同时也积累了实验操作和数据分析的经验。

在今后的学习和工作中，我们将继续加强实践能力，不断提高自己的实验技能和科研能力。

以上就是本次电压比较器实验的报告内容，希望能对大家的学习和工作有所帮助。

感谢大家的阅读！。

电压比较器原理
电压比较器是一种常见的电子元器件，广泛应用于电路中进行电压比较和判断的任务。

它能够将输入电压与其内部参考电压进行比较，并根据比较结果输出高电平或低电平信号。

电压比较器的工作原理主要基于比较器内部的一个比较器阈值。

当输入电压大于阈值时，比较器输出高电平信号；当输入电压小于阈值时，比较器输出低电平信号。

具体来说，电压比较器通常由一个放大器和一个参考电压源组成。

放大器用于放大输入电压，而参考电压源则提供比较器内部的参考电压。

放大器对输入电压进行放大后，将放大后的信号与参考电压进行比较。

如果放大后的输入电压高于参考电压，那么比较器输出高电平；如果放大后的输入电压低于参考电压，那么比较器输出低电平。

电压比较器的输出信号可以用于控制其他电路元件的开关状态，例如触发其他逻辑门电路、驱动电机、激活报警器等。

通过使用不同的电阻和电容组合，可以实现电压比较器的不同功能，如窗口比较器、滞回比较器等。

总的来说，电压比较器可用于在电路中进行电压比较和判断，根据不同的输入电压与参考电压之间的关系输出相应的电平信号。

这种元器件在工业控制、测量仪器、自动化系统等领域中具有广泛的应用。

电压比较器电路简介电压比较器是一种常见的电路元件，用于比较不同电压的大小。

它可以将输入电压和参考电压进行比较，并输出一个相应的逻辑电平。

在电子技术领域中，电压比较器广泛应用于模拟电路中，特别是在数据转换和传感器接口电路中。

它们的功能包括电压比较、电平转换、触发器以及逻辑门电路的构建等。

本文将介绍电压比较器的基本工作原理、常见的应用场景以及实际电路的设计和实现方法。

基本工作原理电压比较器的基本工作原理是比较输入电压和参考电压的大小，然后产生一个相应的输出信号。

根据输入电压和参考电压的相对大小，输出信号可以是高电平或低电平。

常见的电压比较器电路由一个差分放大器和一个电压比较器组成。

差分放大器用于放大输入电压，使其具有足够的增益，并将其传递给电压比较器进行比较。

通常，电压比较器的输出是一个数字信号，在高电压和低电压之间切换。

当输入电压大于参考电压时，输出信号为高电平；当输入电压小于参考电压时，输出信号为低电平。

应用场景模拟电压比较电压比较器广泛应用于模拟电路中，用于比较电压的大小。

例如，在温度传感器的输出信号中，通过将传感器的输出电压与一个预设的参考电压进行比较，可以判断当前温度是否超过了设定阈值。

另一个常见的应用是电池电压检测。

通过将电池的电压与一个参考电压进行比较，可以判断电池是否已经耗尽或电量是否低于阈值。

电平转换电压比较器还可以用于电平转换。

例如，将一个高电平信号转换为低电平信号，或者将一个低电平信号转换为高电平信号。

在数字电路中，经常需要将不同电平的信号进行转换，以便进行逻辑运算。

电压比较器可以方便地实现电平转换功能。

触发器电压比较器还可以用作触发器的关键组件。

在数字电路中，触发器用于存储和传输二进制信息。

通过将输入信号与触发器的参考电压进行比较，可以在满足触发条件时触发输出信号的变化。

这为数字逻辑电路中的时序控制提供了一种有效的方法。

逻辑门电路电压比较器在逻辑门电路中也起到重要的作用。

逻辑门电路由多个逻辑元件组成，用于进行逻辑运算和控制。
