尺寸标注规范

CAD机械零件尺寸标注规范在CAD设计中，尺寸标注是非常重要的一个环节。

通过准确的标注可以使得设计师和工程师之间的沟通更加清晰，减少误解和错误的发生。

以下是一些CAD机械零件尺寸标注的规范，以帮助您在工作中更好地进行尺寸标注。

1. 使用正确的标注工具：在CAD软件中，有不同的标注工具可供选择，如尺寸标注、直径标注等。

根据具体情况选择正确的标注工具。

例如，在标注某个孔的直径时，应选择直径标注工具而不是尺寸标注工具。

2. 标注位置的选择：标注尺寸应该尽量避免遮挡实体，方便阅读。

尺寸标注通常选择在物体上方或右侧进行标注，但需要根据具体情况进行调整，确保标注清晰可见。

3. 标注单位的统一：在CAD设计过程中，使用统一的标注单位能够便于设计师和工程师之间的交流。

例如，可以使用毫米或英寸作为单位进行标注。

而且，在标注尺寸之前，应该将单位明确告知设计师和工程师，以避免混淆和错误的发生。

4. 标注线的规范：标注线应该与尺寸线相连，形成清晰的关系。

尺寸线应该延长到合适的位置，与标注文字相连。

不应该使用过多的尺寸线和标注线，以免混淆。

5. 标注文字的字体和大小：标注文字应该选择简洁易读的字体，并保持一致性。

常见的字体有Arial、Calibri等。

字体的大小应适中，不要过小或过大，以确保标注清晰可见。

6. 标注的准确性：标注应尽可能准确地反映设计要求。

避免使用近似尺寸，应和实际要求保持一致。

如果有需要，可以在尺寸标注后面加上“±”符号，表示允许的公差范围。

7. 标注的数量控制：尺寸标注应丰富但不冗余，避免使用过多的标注。

标注应根据需要选择，突出重要的尺寸，同时确保整体布局简洁明了。

8. 标注的清晰度：标注文字要保持清晰可见，不模糊或模糊不清。

如果需要，可以放大或缩小视图以确保标注清晰可读。

尺寸标注是CAD设计中不可或缺的一部分，正确的尺寸标注能够为设计师和工程师提供重要的信息，提高工作效率和准确性。

遵循以上规范，您将能够更好地进行CAD机械零件的尺寸标注。

v1.0可编写可改正常用孔的尺寸标明1一般孔的尺寸标明1.1圆孔图 1 a) 、 b) 所示圆孔的两种标明均切合标准。

a）b）图 1圆的尺寸标明1.2长圆孔在二维图样中一般长圆孔的标明如图2所示。

（此中 b—表示宽度，l ---表示长度），R为字母假尺寸。

图 2 长圆孔的尺寸标明图3长方形孔的尺寸标明1.3方孔长方形孔长方形孔的标明如图3所示（ B× L，此中 B-表示宽度， L表示长度）。

正方形孔正方形孔的标明，能够采纳边长尺寸数字前加注符号“□”[图 4 a）]或“ B× B”[图 4 b）,B 为正方形的边长] 。

v1.0可编写可改正a）b）图 4正方形孔的尺寸标明1.4月牙孔月牙孔的标明如图5所示图 5月牙孔尺寸标明1.5定位孔定位孔的标明如图6所示，做定位用的长圆孔也要求做近似的表记，该表记放到长圆孔中心，直径与长圆孔两头的半圆直径同样。

总成图纸上需要标明相应的定位孔。

a)b)图 6定位孔的标明1.6异型孔v1.0可编写可改正异型孔一般只标用途，当异型孔比较规则时，可标明轮廓尺寸。

1.7非平面上孔的标明直接在视图上标明，标明尺寸为沿其法线方向的投影尺寸。

1.8同样孔的标明对同样的孔（圆孔、方孔、长圆孔等）用大写英文字母（此中I 、O、Z不同意使用）加序号的方式标明，每组孔对应一个大写英文字母，从“A”开始，如图 7 所示。

孔中心协助线对在 2D图面中，做尺寸基准参照的孔，需在其余视图（法线投影视图除外）显示孔中心轴线，此轴线采纳3D生成的方式。

图 7同样孔的标明。

尺寸标注规范尺寸标注规范是一项重要的工程标准，用于确保产品设计和制造的准确性和一致性。

以下是尺寸标注规范的一般原则和指导。

1. 统一使用国际标准符号：尺寸标注应使用国际标准符号，如直线、角度、弧形、直径等符号，以确保标注的准确性和可读性。

2. 尺寸标注应明确：标注应清晰、准确地表达尺寸要求，包括长度、宽度、高度、直径、半径等。

标注应基于设计图纸上的主要几何特征，忽略不必要的次要特征。

3. 尺寸标注应与零件形状相对应：标注应与零件的形状相一致，以便读图人员能够准确理解尺寸的位置和相互关系。

4. 尺寸标注应与制造工艺相一致：标注应与零件的制造过程相一致，考虑到材料、加工方式和机器设备的限制。

标注应能够清楚地表达出零件的尺寸要求，同时给出允许的公差范围。

5. 尺寸标注应具有可读性：标注应使用清晰、易读的字体和符号，以确保读图人员能够准确理解和测量标注的尺寸。

6. 尺寸标注应合理布局：标注应合理分布在零件的关键位置，以便于读图人员能够快速准确地理解尺寸要求。

标注应避免交叉和重叠，以免造成混乱和误解。

7. 尺寸标注应包含必要的公差信息：标注应给出允许的最大和最小尺寸范围，以确保在制造和装配过程中满足设计要求。

8. 尺寸标注应具有一致性：标注应在整个设计图纸上保持一致，以避免混乱和误解。

相同的尺寸应以一致的方式标注，避免使用不同的符号和单位。

9. 尺寸标注应考虑到不同读图人员的需求：标注应根据不同读图人员的需求进行调整，包括制造工人、检验员和设计工程师等。

标注应能够满足各个阶段的需求，确保准确的制造和装配。

10. 尺寸标注应与其他标注相互配合：尺寸标注应与其他标注，如表面粗糙度、公差带等相互配合，以提供完整的设计要求。

总而言之，尺寸标注规范是确保产品设计和制造准确性和一致性的重要工程标准。

符合尺寸标注规范可以帮助读图人员准确理解和测量尺寸要求，确保产品满足设计要求，并简化制造和装配过程。

CAD教程：尺寸标注样式与规范CAD是一种广泛用于设计和绘图的软件，它为工程师和设计师提供了便利和高效的工具。

在CAD中，尺寸标注是非常重要的一部分，它能够准确地表达设计的尺寸和规格。

在本文中，我们将介绍CAD中常用的尺寸标注样式与规范。

首先，让我们了解一下尺寸标注的作用。

尺寸标注可以准确地表达设计的尺寸和规格，帮助工程师和设计师在绘制过程中保持准确性和一致性。

它可以使得绘图更加规范和易读，方便他人理解和使用。

在CAD软件中，我们可以选择不同的尺寸标注样式来适应不同的需求。

以下是一些常见的尺寸标注样式和规范：1. 整体尺寸标注：整体尺寸标注是指将多个尺寸标注合并为一个整体，以减少混乱和拥挤。

这种标注样式适用于多个相邻的尺寸标注之间没有冲突的情况。

2. 分散尺寸标注：分散尺寸标注是指将多个尺寸标注分开放置，以增加清晰度和易读性。

这种标注样式适用于多个相邻尺寸标注之间有冲突的情况。

3. 弧尺寸标注：弧尺寸标注用于标注圆弧的半径或直径。

它通常位于圆弧的中心点，并显示出半径或直径的数值。

4. 角度尺寸标注：角度尺寸标注用于标注两条线之间的角度。

它通常位于两条线的中间，并显示出角度的数值。

除了选择不同的尺寸标注样式，还需要遵守一些尺寸标注的规范。

以下是一些常见的尺寸标注规范：1. 尺寸标注应该清晰、易读，使用统一的字体和字号。

一般情况下，建议使用Arial或Times New Roman字体，并保持一致的字号。

2. 尺寸标注的线型和线宽应该与绘图的其他部分保持一致。

通常使用实线和适当的线宽来标注尺寸。

3. 尺寸标注的箭头应该清晰、明确，并与尺寸标注的线相连。

箭头应该指向被标注的对象，并与其相切或相交。

4. 尺寸标注应该避免相互重叠或交叉。

如果多个尺寸标注之间有冲突，可以使用整体尺寸标注或分散尺寸标注来解决。

5. 尺寸标注的文本应该水平布置，并与尺寸标注的线平行。

文本的位置应该清晰、易读，不应该挤压或遮挡其他部分。

CAD尺寸标注规范详解在使用CAD软件进行设计和制图时，尺寸标注是非常重要的一环。

正确的尺寸标注规范可以有效地传达设计意图、确保制图的准确性，以及提高设计团队的沟通效率。

本文将详细解读CAD尺寸标注规范，帮助读者更好地掌握使用CAD软件进行尺寸标注的技巧。

首先，尺寸标注应该准确无误，包括数值和单位的表示。

在标注尺寸时，应该使用清晰的字体，保持一致的字号和字体风格。

标注的数值应该采用适当的精度，不应过多或过少。

通常，标注长度尺寸时，小数点后保留三位有效数字，而角度尺寸通常保留一位小数。

单位应该与设计要求一致，并用适当的符号表示，如m（米）、mm（毫米）、°（度）等。

其次，尺寸标注应该清晰易懂，遵循一定的标注约定。

常用的标注方式有直线标注、基准标注和链式标注。

直线标注适用于直线尺寸的标注，标注线与尺寸线平行且不交叉。

基准标注适用于将一个尺寸作为基准，其他尺寸以此为参照进行标注。

链式标注适用于多个尺寸之间存在依赖关系时，通过箭头和符号将它们连接起来。

同时，在进行尺寸标注时，应该遵循一定的标注顺序和排列方式。

一般来说，先标注尺寸最重要的部分，如长度、直径等，再标注次要的尺寸，如间距、角度等。

标注应该按照从左到右、从上到下的顺序排列，避免尺寸标注之间的遮挡。

标注文字的位置应避免与图形重叠，应尽可能选取清晰、不易混淆的位置进行标注。

此外，尺寸标注还应该与图形相对应，标注线要清晰地指向标注的尺寸部分。

标注线应该与图形保持一定的距离，尽量不要与其他图形重叠，以免造成混淆。

标注线的长度要适中，不宜过长过短，以便于清晰地表达尺寸关系。

最后，尺寸标注应该具有一定的美观性。

标注的字体和线条应该平滑，不应出现断裂或重叠的情况。

标注的位置应与图形相协调，避免过于拥挤或分散。

标注线的粗细应适中，既能凸显尺寸重要性，又不会太过突出影响整体视觉效果。

综上所述，CAD尺寸标注规范是设计和制图中非常重要的一环。

通过遵循准确无误、清晰易懂、标注顺序和排列方式、与图形相对应以及美观性等原则，我们可以有效地进行尺寸标注，并确保设计意图的准确传达、制图的准确性以及设计团队的高效沟通。

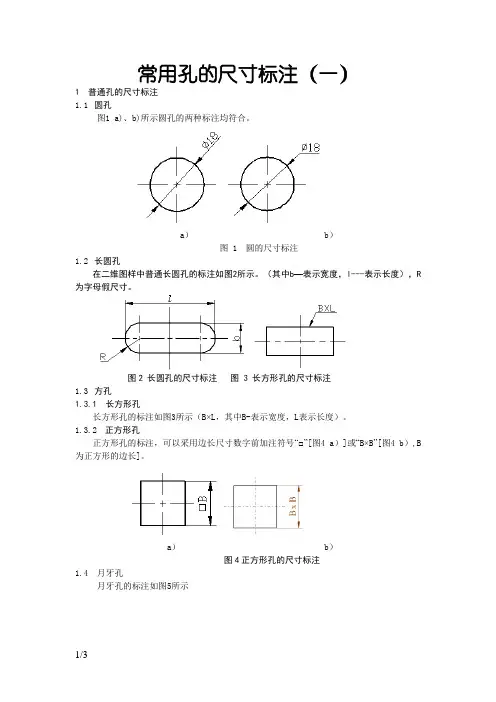

常用孔的尺寸标注（一）
1 普通孔的尺寸标注
1.1圆孔
图1 a)、b)所示圆孔的两种标注均符合。

a） b）
图 1 圆的尺寸标注
1.2长圆孔
在二维图样中普通长圆孔的标注如图2所示。

（其中b—表示宽度，l---表示长度），R 为字母假尺寸。

图2 长圆孔的尺寸标注图 3 长方形孔的尺寸标注
1.3方孔
1.3.1 长方形孔
长方形孔的标注如图3所示（B×L，其中B-表示宽度，L表示长度）。

1.3.2正方形孔
正方形孔的标注，可以采用边长尺寸数字前加注符号“□”[图4 a）]或“B×B”[图4 b）,B 为正方形的边长]。

a） b）
图4正方形孔的尺寸标注
1.4月牙孔
月牙孔的标注如图5所示
图5 月牙孔尺寸标注
1.5定位孔
定位孔的标注如图6所示，做定位用的长圆孔也要求做类似的标识，该标识放到长圆孔中心，直径与长圆孔两端的半圆直径相同。

总成图纸上需要标注相应的定位孔。

a) b)
图 6 定位孔的标注
1.6异型孔
异型孔一般只标用途，当异型孔比较规则时，可标注轮廓尺寸。

1.7非平面上孔的标注
直接在视图上标注，标注尺寸为沿其法线方向的投影尺寸。

1.8相同孔的标注
对相同的孔（圆孔、方孔、长圆孔等）用大写英文字母（其中I、O、Z不允许使用）加序号的方式标注，每组孔对应一个大写英文字母，从“A”开始，如图7 所示。

1.9 孔中心辅助线
对在2D图面中，做尺寸基准参考的孔，需在其他视图（法线投影视图除外）显示孔中心轴线，此轴线采用3D生成的方式。

图 7相同孔的标注。

CAD文件中的标注和尺寸规范要求在CAD（计算机辅助设计）软件中，标注和尺寸规范是非常重要的，它们能够提供设计图纸中元素的准确度和一致性。

本文将会介绍CAD文件中的标注和尺寸规范要求，并探讨其在设计过程中的重要性和作用。

一、标注规范要求在CAD文件中，标注是用于显示和描述图纸中元素的文字信息，它们能够提供设计意图和相关尺寸参数等。

对于标注规范的要求，主要包括以下几点：1. 字体和字号：标注应该使用清晰易读的字体，如Arial、Times New Roman等，并选择适当的字号以确保在打印或查看过程中不失真。

2. 标注线和箭头：标注线应该清晰细致，与标注文字相互连接，以确保标注文本与被标注对象之间的关系明确。

标注箭头用于指示标注的对象，应该清晰明确，与标注文本对齐。

3. 标注样式：标注应该使用统一的样式和格式，如标注文字应该居中对齐、垂直放置，并在设计图纸中保持一致的距离和布局。

4. 标注文本：标注文本应该简洁明了，避免使用过多的技术术语和缩写，以确保理解和解读的准确性。

并且，标注文本应该与标注线相对齐，以提高可读性。

5. 标注单位：标注应该包含适当的单位，如长度的标注应该标明单位为毫米（mm）、英寸（inch）等，以确保设计尺寸的准确性。

二、尺寸规范要求尺寸规范是基于设计要求和标准的CAD文件中的尺寸标注，它们为CAD设计师提供了有关构件尺寸和几何要素的信息。

以下是尺寸规范的要求：1. 尺寸精度：尺寸应该具有适当的精度，以确保设计的准确性和一致性。

通常，尺寸应该包含到最多三位有效数字，并根据需要采用四舍五入规则。

2. 尺寸样式：尺寸标注应该使用相同的样式和格式，并与标注规范一致。

尺寸标注线应该清晰细致，与标注文字相互连接。

3. 尺寸位置：尺寸标注应该放置在适当的位置，以明确地表示尺寸的参照对象和相关要素。

尺寸标注应该避免与其他标注和元素重叠，以提高图纸的可读性。

4. 尺寸关系：尺寸标注应该明确表示构件或元素之间的关系和比例。

通用技术尺寸标注的基本规则1. 引言1.1 概述通用技术尺寸标注是一种重要的工程绘图规范，它在产品设计和制造过程中起着至关重要的作用。

尺寸标注是指在工程图纸中使用线条、符号和文字等形式来表示和描述构件各个方面的尺寸尺寸和相关要求的方法。

通过尺寸标注，设计师可以清晰地表达产品的尺寸、形状、位置和其它关键参数，以便准确地传达设计意图。

尺寸标注的基本规则是为了确保工程图纸的可读性和准确性，使得图纸能够被不同的人员理解和使用。

尺寸标注规则的正确应用可以提高工作效率，减少误解和错误，确保产品在制造和装配过程中的质量和精度。

在进行尺寸标注时，应严格遵循以下基本规则：1. 尺寸标注应该清晰、简洁、准确地表示构件的尺寸和要求。

标注应该以简单明了的方式呈现，避免使用过多的文字和符号，同时要保证标注的准确性和一致性。

2. 尺寸标注应该具有可读性和易读性。

标注要使用清晰可辨的符号和字体，符号和文字大小要适中，同时要确保标注与图纸的其他内容之间有足够的距离，避免重叠和混淆。

3. 尺寸标注应该与构件的重要特征和关键数据相对应。

在标注过程中，应该重点标注构件的关键尺寸和要求，包括长度、宽度、高度、直径、半径、角度等，以及其它必要的几何特征。

4. 尺寸标注应该符合相应的标准和规范要求。

在进行尺寸标注时，应该参考并遵循相关的国家或行业标准，以确保标注的一致性和可比性。

5. 尺寸标注应该具有技术可行性和制造可实现性。

在进行尺寸标注时，应该考虑到实际的制造工艺和加工要求，避免不合理或难以实现的标注要求。

总之，通用技术尺寸标注是工程绘图中至关重要的一环，它为产品设计和制造提供了准确而明确的信息。

遵循尺寸标注的基本规则，不仅可以提高工作效率和准确性，还可以在产品的制造和装配过程中确保质量和精度的要求得到满足。

1.2 文章结构文章结构是指文章整体的组织方式和排列顺序。

它对于读者来说是非常重要的，因为一个良好的结构能够使读者更加清晰地理解文章的内容，提高阅读体验。

基本尺寸和公差标注规范在工程设计和制造过程中，基本尺寸和公差标注是非常重要的。

它们帮助工程师和制造人员确保零件和产品的尺寸和公差符合预期的要求。

本文将介绍基本尺寸和公差的概念，并解释了常见的标注符号和标注方法。

基本尺寸基本尺寸是在零件或产品设计过程中所要达到的实际尺寸。

通常情况下，基本尺寸是由设计师根据实际需求确定的。

标注基本尺寸是工程图中最基本的部分，它描述了零件或产品的形状和尺寸特征。

基本尺寸的标注通常使用几何尺寸标注符号来表示。

几何尺寸标注符号有以下几种常见的形式：•直径符号（⌀）：表示基本尺寸为直径。

例如，⌀10表示基本尺寸为直径为10的圆。

•长度符号（L）：表示基本尺寸为长度。

例如，L20表示基本尺寸为长度为20的直线段。

•半径符号（R）：表示基本尺寸为半径。

例如，R5表示基本尺寸为半径为5的圆。

•角度符号（θ）：表示基本尺寸为角度。

例如，θ45°表示基本尺寸为45度的角。

在进行基本尺寸标注时，应该使用合适的尺寸单位，如毫米（mm）或英寸（in）。

标注应该清晰明确，并遵循国家或行业的相关标准。

公差公差是指允许的尺寸变动范围。

基本尺寸通常不可能完全精确地制造出来，因此需要根据设计要求设置公差。

公差提供了零件或产品的合理制造限度，并确保其与其他零件或产品的配合良好。

公差的表达通常使用公差尺寸标注符号来表示。

公差尺寸标注符号有以下几种常见的形式：•上下限符号（±）：表示公差为上下限。

例如，±0.05表示公差为±0.05的范围。

•最大与最小符号（∠）：表示公差为最大与最小限值。

例如，∠0.1表示公差为最大0.1和最小-0.1的范围。

•上限符号（+）：表示公差为上限。

例如，+0.01表示公差为上限为0.01的范围。

在进行公差标注时，应该清楚地指定公差的类型和数值。

一般而言，公差应该尽可能小，以提高产品的精度和质量。

标注方法基本尺寸和公差的标注方法在工程图中是非常重要的。

国家标准《技术制图》和《机械制图》有关尺寸标注的规定基本规则◇机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

◇图样中 (包括技术要求和其它说明) 的尺寸，以毫米 (mm) 为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

◇图样中所标注的尺寸，为该尺寸所示机件的最后完工尺寸，否则应另加说明。

◇机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

◇在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。

尺寸要素及其规定一个完整的尺寸由尺寸界线、尺寸线及其终端和尺寸数字及相关符号组成，如图4.1.1 所示。

尺寸界线表示尺寸范围的线。

有关尺寸界线的规定◇尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线引出。

也可用轮廓线、轴线或对称中心线直接作为尺寸界线。

如图 4.1.1 。

◇尺寸界线一般应与尺寸线垂直，必要时允许倾斜。

尺寸界线应超出尺寸线 2~ 5mm 左右。

如图 4.1.1。

尺寸线及其终端表示尺寸的方向与起、讫。

有关尺寸线及其终端的规定◇尺寸线必须用细实线绘制，其终端形式见如图 4.1.1，机械图样中尺寸线终端均采用箭头形式；◇尺寸线不能用图中的其它图线代替，也不与其它图线重合或在其延长线上；◇标注线性尺寸时，尺寸线必须与所标注的线段平行；◇相同方向上同时有几条互相平行的尺寸线时，各尺寸线的间隔要一致 (间隔一般为 5~10mm)，同时，将大尺寸注在小尺寸外面，尽量避免与其它的尺寸线和尺寸界线相交，如图 4.1.1；◇大尺寸注在小尺寸外面，尽量避免与其它的尺寸线和尺寸界线相交 , 如图4.1.1；◇在圆或圆弧上标注直径或半径时，尺寸线一般应通过圆心或延长线通过圆心，如图 4.1.3。

尺寸数字及相关符号表示尺寸的大小及形体结构特征。

有关尺寸数字的规定◇尺寸数字的书写位置及数字方向与具体尺寸有关，同一图样中尺寸数字的大小和书写格式应一致。

国标尺寸标注国标尺寸标注，是一种常用的标注方法，广泛应用于制图和设计领域，具有统一、规范、明确的特点。

作为一种有效的沟通工具，国标尺寸标注能够帮助人们准确理解和解读图纸上的尺寸信息，提高制图效率和质量。

本文将就国标尺寸标注的相关知识进行探讨。

一、国标尺寸标注的基本规范根据国家标准，国标尺寸标注应符合以下基本规范：1. 尺寸标注应清晰、准确、易读，字形工整、规范。

2. 尺寸标注应统一放置于视图的右下方，与视图线平行，尽量避免遮挡其他重要信息。

3. 尺寸标注的大小宜适中，既能够满足阅读要求，又不至于过大影响图纸的美观。

4. 尺寸标注应与标注线相连接，标注线应直线、细且不与其他要素相交。

二、国标尺寸标注的常用符号和标准国标尺寸标注使用了一系列的符号和标准，以便更好地传递尺寸信息和要求。

下面是一些常用的国标尺寸标注符号和标准：1. 直径标注：使用符号“Ø”表示直径尺寸，如“Ø12”表示直径为12的圆。

2. 半径标注：使用大写字母“R”表示半径尺寸，如“R15”表示半径为15的圆弧。

3. 长度标注：使用符号“L”表示长度尺寸，如“L50”表示长度为50的线段。

4. 角度标注：使用小写字母“α”、“β”、“γ”等表示角度尺寸，如“α45°”表示角度为45度。

5. 倒角标注：使用符号“×”表示倒角尺寸，如“×2”表示倒角为2的直角。

三、国标尺寸标注的调整与修正在实际应用中，有时会遇到一些特殊情况，需要对国标尺寸标注进行调整和修正，以满足实际需求。

以下是一些常见的调整和修正方法：1. 尺寸标注的重心：当标注线过短或尺寸数值过大时，可通过移动标注线的位置，使尺寸标注更加平衡美观。

2. 重复尺寸的标注：对于多个相同尺寸的元素，可以只标注一个尺寸，并使用等号“=”表示，以简化标注。

3. 非标准尺寸的标注：对于非标准尺寸，可以使用“×”符号表示，说明该尺寸为参考尺寸。

机械制中的零件标注规范在机械制造过程中，准确和清晰地标注零件是非常重要的。

标注规范可以确保零件的尺寸和位置信息准确传达给生产人员，从而保证机械产品的质量和性能。

本文将介绍机械制中常用的零件标注规范，以及如何正确应用这些标注规范。

一、标注尺寸标注零件的尺寸是机械制中最基本的要求之一。

以下是一些常见的标注规范：1. 尺寸线：使用细直线标注零件的尺寸。

尺寸线应该与尺寸线之间的距离保持一致，以提高可读性。

2. 尺寸箭头：在尺寸线的两侧添加箭头，指向被标注的尺寸。

箭头应该与尺寸线之间有一定的距离，以免混淆。

3. 数字：将尺寸值写在尺寸线的中部，使用直线连接尺寸线和数字。

尺寸值应该清晰可读，数字与尺寸线之间的距离应保持一致。

二、标注位置除了标注尺寸，还需要标注零件在产品中的位置。

以下是一些常见的标注规范：1. 基准：通过指定一个基准面或基准点，标注其他零件相对于该基准的位置。

可以使用符号来表示基准，如平行线、垂直线、圆心线等。

2. 相对位置：针对复杂的零件组合，标注零件与其他零件的相对位置关系。

可以使用平面图或立体图形来表示。

3. 标注间距：当需要多个相同的零件排列时，可以通过标注间距来指定零件之间的距离。

间距的标注应该清晰明了，尺寸线和数字之间也要保持一定的距离。

三、标注特征某些特殊的零件特征需要特别标注，以确保正确的加工和装配。

以下是一些常见的标注规范：1. 圆角和倒角：如果零件需要进行圆角或倒角处理，应该在标注中指明圆角或倒角的半径或角度。

可以使用特殊的符号来表示，如R表示圆角，⦿表示圆角半径。

2. 螺纹：对于需要进行螺纹加工的零件，应该在标注中指明螺纹的规格和类型，如M6x1表示直径为6mm、螺距为1mm的螺纹。

3. 表面处理：如果零件需要进行表面处理，如镀铬、喷涂等，应该在标注中指明所需的表面处理方法和标准。

四、标注符号在标注中使用正确的符号可以提高标注的准确性和可读性。

以下是一些常见的标注符号：1. 直径：使用⌀表示直径，如⌀10表示直径为10mm。

CAD绘图中的一般尺寸标注规范在CAD软件中进行绘图时，尺寸标注是非常重要的一环。

准确合理的尺寸标注能够提供给制造或施工人员必要的信息，从而实现正确的生产或施工。

本文将介绍一般尺寸标注的规范，以帮助读者更好地应用于CAD绘图中。

1. 尺寸标注的位置尺寸标注应该一视同仁地放置在绘图的中心位置。

在选择标注位置时，应考虑到清晰度和易读性。

标注应该远离图形中的混乱区域，防止混淆和模糊不清的情况发生。

2. 尺寸标注的方向尺寸标注应以水平或垂直的方向编写。

避免斜线的标注，因为它们会给读者带来困惑。

标注的方向也应与图形的主要方向相一致。

3. 尺寸标注的大小标注的大小应适中，既要保证清晰易读，又要避免过大或过小。

一般来说，标注的文字高度应占绘图纸上的1/8到1/10。

根据绘图纸的大小和绘图的比例，合理选择标注的大小，以确保标注的可读性。

4. 尺寸标注的格式标注应在箭头的终点附近以水平线为基准引出，并在标注文字的上方以一定距离平行于基准线绘制标线。

标注的文字应垂直于标线，并与基准线相切。

文字的布局应整齐规范，尽量避免交叉或重叠。

5. 尺寸标注的单位尺寸标注应使用统一的单位。

常用的单位有毫米(mm)、厘米(cm)、米 (m)。

在标注时，应注意使用正确的符号并注意单位的换算。

另外，在标注一系列连续尺寸时，可以使用“H”或“V”字母来表示水平和垂直。

例如：“H16”表示水平方向上的16个单位。

6. 尺寸标注的精确度标注的精确度应根据绘图的需求和尺寸的误差范围来决定。

对于普通的绘图，一般保留两到三个有效数字即可。

如果绘图需要更高的精度或涉及到精密制造或测量，可以保留更多的有效数字。

7. 基准标注对于绘图中的一些关键尺寸，可以添加基准标注。

基准标注可以作为其他尺寸的校准依据，以确保绘图的准确性和一致性。

8. 过程尺寸标注对于较长的尺寸，以及由多个尺寸组成的复杂图形，可以采用过程尺寸标注的方法。

过程尺寸标注将图形分解为多个部分，并标注每个部分的尺寸，以便更清晰地了解图形的构成。
