电动、电动机：主要由(定子、转子)两大部分组成,此外还有

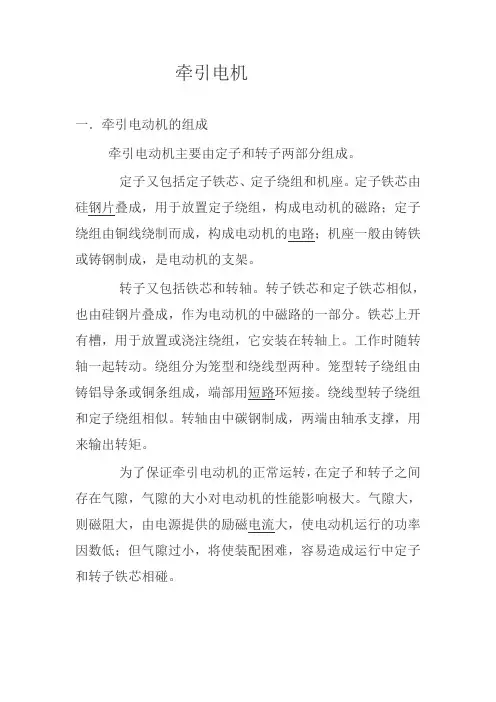

牵引电机一．牵引电动机的组成牵引电动机主要由定子和转子两部分组成。

定子又包括定子铁芯、定子绕组和机座。

定子铁芯由硅钢片叠成，用于放置定子绕组，构成电动机的磁路；定子绕组由铜线绕制而成，构成电动机的电路；机座一般由铸铁或铸钢制成，是电动机的支架。

转子又包括铁芯和转轴。

转子铁芯和定子铁芯相似，也由硅钢片叠成，作为电动机的中磁路的一部分。

铁芯上开有槽，用于放置或浇注绕组，它安装在转轴上。

工作时随转轴一起转动。

绕组分为笼型和绕线型两种。

笼型转子绕组由铸铝导条或铜条组成，端部用短路环短接。

绕线型转子绕组和定子绕组相似。

转轴由中碳钢制成，两端由轴承支撑，用来输出转矩。

为了保证牵引电动机的正常运转，在定子和转子之间存在气隙，气隙的大小对电动机的性能影响极大。

气隙大，则磁阻大，由电源提供的励磁电流大，使电动机运行的功率因数低；但气隙过小，将使装配困难，容易造成运行中定子和转子铁芯相碰。

二．牵引电机的作用铁路干线电力机车、工矿电力机车、电力传动内燃机车和各种电动车辆(如蓄电池车、城市电车、地下铁道电动车辆)上用于牵引的电机。

由于机车既要求有大的牵引力，又要求能高速运行，因此加到电动机上的电压与电流变动幅度较大，故要求电动机能适应较大的调压比，并有一定深度的磁场削弱能力。

牵引电动机在露天工作，环境恶劣，经常受到风沙、雨雪的侵袭，运用地区海拔高度、环境温度的差别很大，空气中的湿度、盐分（海滨区热季）和含尘量也不相同，这些都能使电动机绝缘变差。

因此，牵引电动机的绝缘材料和绝缘结构应具有较好的防尘、防潮能力。

由于牵引电动机在运行中经常启动、制动、过载和磁场削弱，且机车运行时电动机受到冲击和振动都比普通电动机严重，因此，无论是电磁原因或是机械原因都会造成牵引电动机换向困难，换向器上经常产生火花甚至会形成环火。

尤其要指出的是，在脉动电压下工作的牵引电动机，其换向和发热更为困难，因此对脉流牵引电动机的结构选择还要考虑这方面的特殊问题。

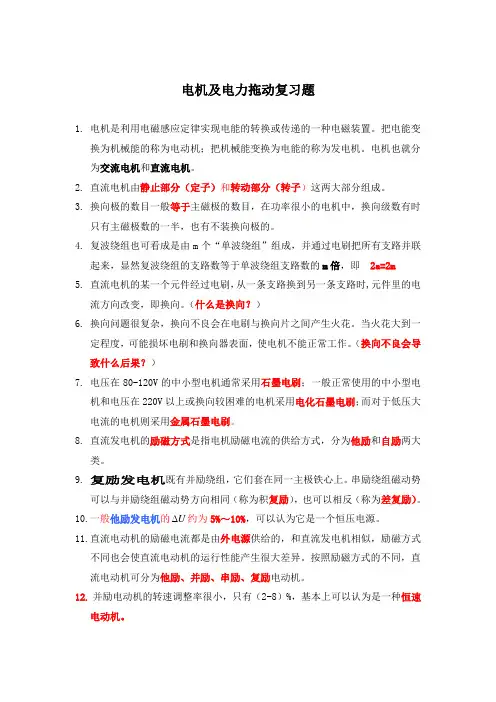

电机及电力拖动复习题1.电机是利用电磁感应定律实现电能的转换或传递的一种电磁装置。

把电能变换为机械能的称为电动机；把机械能变换为电能的称为发电机。

电机也就分为交流电机和直流电机。

2.直流电机由静止部分（定子）和转动部分（转子）这两大部分组成。

3.换向极的数目一般等于主磁极的数目，在功率很小的电机中，换向级数有时只有主磁极数的一半，也有不装换向极的。

4.复波绕组也可看成是由m个“单波绕组”组成，并通过电刷把所有支路并联起来，显然复波绕组的支路数等于单波绕组支路数的m倍，即 2a=2m5.直流电机的某一个元件经过电刷，从一条支路换到另一条支路时,元件里的电流方向改变，即换向。

（什么是换向？）6.换向问题很复杂，换向不良会在电刷与换向片之间产生火花。

当火花大到一定程度，可能损坏电刷和换向器表面，使电机不能正常工作。

（换向不良会导致什么后果？）7.电压在80-120V的中小型电机通常采用石墨电刷；一般正常使用的中小型电机和电压在220V以上或换向较困难的电机采用电化石墨电刷；而对于低压大电流的电机则采用金属石墨电刷。

8.直流发电机的励磁方式是指电机励磁电流的供给方式，分为他励和自励两大类。

9.复励发电机既有并励绕组，它们套在同一主极铁心上。

串励绕组磁动势可以与并励绕组磁动势方向相同（称为积复励），也可以相反（称为差复励）。

10.一般他励发电机的U约为5%～10%，可以认为它是一个恒压电源。

11.直流电动机的励磁电流都是由外电源供给的，和直流发电机相似，励磁方式不同也会使直流电动机的运行性能产生很大差异。

按照励磁方式的不同，直流电动机可分为他励、并励、串励、复励电动机。

12.并励电动机的转速调整率很小，只有（2-8）%，基本上可以认为是一种恒速电动机。

13. 电力拖动系统是由电动机拖动，并通过转动机构带动生产机械运转的一个动力学整体。

14.在应用运动方程时，必须注意转矩的正负号，一般规定如下：首先确定某一旋转方向为正方向，当电磁转矩em T 的方向与旋转方向n 相同时，em T 前面取正号，反之取负号。

异步电动机习题参考答案一、填空题：性能较好。

5. 若将额定频率为60Hz的三相异步电动机，接在频率为50Hz的电源可以改变旋转磁场的转速。

6. 转差率是分析异步电动机运行情况的一个重要参数。

转子转速越接差率。

法来实现。

二、判断题：1. 当加在定子绕组上的电压降低时，将引起转速下降，电流减小。

（错）2. 电动机的电磁转矩与电源电压的平方成正比。

（对）3. 起动电流会随着转速的升高而逐渐减小，最后达到稳定值。

（对）4. 电动机正常运行时，负载的转矩不得超过最大转矩，否则将出现堵转现象。

（对）5. 电动机的额定功率是指电动机轴上输出的机械功率。

（对）6. 电动机的转速与磁极对数有关，磁极对数越多转速越高。

（错）7. 三相异步电动机在满载和空载下起动时，起动电流是一样的。

（错）三、选择题：（每小题2分，共20分）1. 三相对称绕组在空间位置上应彼此相差（B）A、60°电角度；B、120°电角度；C、180°电角度；D、360°电角度。

2. 三相异步电动机的旋转方向与通入三相绕组的三相电流（C）有关。

A、大小；B、方向；C、相序；D、频率。

3. 三相异步电动机旋转磁场的转速与（C）有关。

A、负载大小；B、定子绕组上电压大小；C、电源频率；D、三相转子绕组所串电阻的大小。

4. 三相异步电动机的最大转矩与（B）A、电压成正比；B、电压平方成正比；C、电压成反比；D、电压平方成反比。

5. 三相异步电动机的起动电流与起动时的（B）A、电压成正比；B、电压平方成正比；C、电压成反比；D、电压平方成反比。

6. 能耗制动的方法就是在切断三相电源的同时（D）A、给转子绕组中通入交流电；B、给转子绕组中通入直流电；C、给定子绕组中通入交流电；D、给定子绕组中通入直流电。

7. Y-Δ降压起动，由于起动时每相定子绕组的电压为额定电压的1.732倍，所以起动转矩也只有直接起动时的（ A ）倍。

？异步电动机的结构主要由两个基本部分组成，即定子（静止部分）和转子（旋转部分）。

一．定子它由定子铁心、定子绕组和机座等部分组成。

（1）定子铁心。

它是电动机磁路的一部分，由0.35～0.5mm厚表面涂有绝缘漆或氧化膜的薄硅钢片叠压而成，固定在机座内。

定子铁心的内圆冲有均匀分布的槽口，用来嵌放三相定子绕组。

绕组与铁心之间是互相绝缘的。

（2）定子绕组。

由于它是能量转换的“枢纽”，又称电枢绕组。

它是异步电动机的电路部分，通入三相电源后，就会产生三相旋转磁场。

三相定子绕组是3个彼此独立、按一定方式连接的对称绕组，它们按一定的空间角度依次嵌在定子槽内。

为了便于变换接法，绕组6个端头都引到接线盒内。

（3）机座。

它一般由铸铁或铸钢制成。

其作用是固定定子铁心和定子绕组。

机座两端的两个端盖，以支承转子轴。

二．转子它是异步电动机的旋转部分，电动机的工作转矩就是从转子轴上输出的。

它由转子铁心、转子绕组和转轴3部分组成。

（1）转子铁心。

它是电动机磁路的一部分，是由圆形薄硅钢片叠装而成。

在硅钢片外圆上冲有均匀分布的槽口，用来嵌放转子绕组。

转子铁心压装在轴上。

（2）转子绕组。

它又分为笼型和线绕式两种。

目前中小型异步电动机的笼型转子，一般都用熔化的铝浇入转子铁心槽内，并将两个端环（短路环）与冷却用风扇浇铸在一起而成。

由于转子绕组形状像鼠笼，故称为笼型异步电动机。

线绕式转子绕组和定子绕组相似，也是三相对称绕组，一般都接成星形。

3个出线端通过转轴内孔分别接到与转轴固定的3个铜制互相绝缘的滑环上（集电环），滑环靠电刷与外接变阻器电路相连接，接入变阻器主要是为了改善电动机的起动性能或调节电动机的转速。

（3）转轴。

它主要是支承转子及传递转矩，并保证定、转子之间各处均匀的空气隙。

空气隙也是电机磁路的一部分，空气隙越小，功率因数越高，空载电流越小。

一般中小型电动机的气隙0.2～1.5mm。

第五节直流电动机一、直流电动机的结构直流电动机主要由定子（固定部分）和电枢（旋转部分）两大部分组成。

图4-28直流电动机的结构图。

下面就一些主要的部件分别予以介绍。

1、定子定子主要部件包括主磁极、换向磁极、机座、端盖和电刷装置等。

1）主磁极主磁极的作用是产生主磁场。

主磁极结构如图4-29所示。

绝大多数直流电机的主磁极不是用永久磁铁而是由励磁绕组通以直流电流来建立磁场。

主磁极由主磁极铁心和套装在铁心上的励磁绕组构成。

一般主磁极铁心采用低碳钢板冲成一定形状叠装固定而成。

主磁极的个数一定是偶数，励磁绕组的连接必须使得相邻主磁极的极性按N，S极交替出现。

套在主磁极铁心上的励磁绕组根据其不同的使用情况分为两种：一种是并励绕组；一种是串励绕组；并励绕组的匝数多、导线细，串励绕组的匝数少、导线粗。

整个主磁极再用螺杆固定在机座上。

2）换向极在相邻的主磁极之间装有换向磁极，它也是由铁心和绕组构成。

其作用是改善换向，使电机运行时，在电刷与换向器的接触面上不致产生有害的火花。

3）机座直流电机的机座有两个作用：一是构成主磁路的一部分，机座中作为磁路通路的部分称为磁轭，二是对电动机起到支撑作用，主磁极和换向极固定于磁轭上。

4）电刷装置电刷装置的作用是将转动的电枢(转子)中的电压和电流引出来，或将外加电源的电流输入到转动的电枢中去。

电刷是主要由石墨做成的导电块，放在刷握中，由弹簧机构施以一定的压力使其压在换向器表面上，电机运行时与换向器表面形成滑动接触，电刷上焊的铜丝辫引出或引入电流。

如图4-30所示。

电刷的组数即电刷杆数一般与主磁极的极数相等，各刷杆装在一圆形的可以转动的刷杆座上，刷杆座固定在一端的端盖上。

2、转子（电枢）直流电机的转子，它是电机实现机电能量转换的枢纽，所以常称之为电枢。

电枢部分包括电枢铁心、电枢绕组、换向器、转轴、轴承、风扇等。

1）电枢铁心电枢铁心既是主磁路的一部分，又要嵌放电枢绕组。

为了减小铁心损耗，电枢铁心一般由涂有绝缘漆的0.5mm厚的硅钢片冲压后叠压而成，硅钢片边缘冲有槽口，叠成圆柱体后外表面形成许多均匀分布的槽，槽内嵌放着电枢绕组。

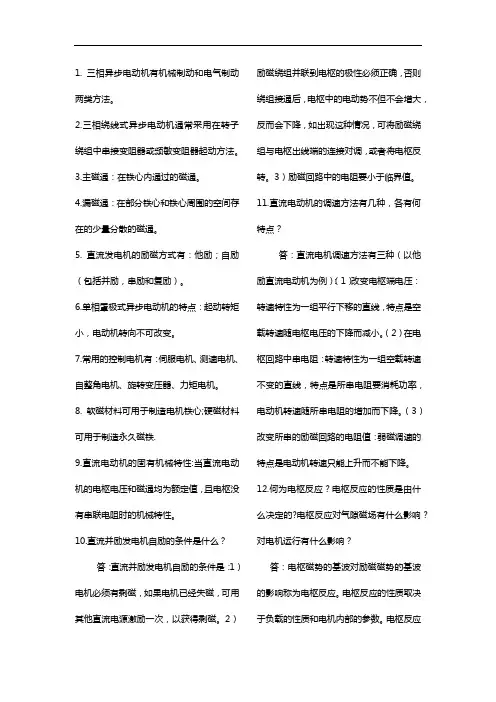

_1. 三相异步电动机有机械制动和电气制动两类方法。

2.三相绕线式异步电动机通常采用在转子绕组中串接变阻器或频敏变阻器起动方法。

3.主磁通：在铁心内通过的磁通。

4.漏磁通：在部分铁心和铁心周围的空间存在的少量分散的磁通。

5. 直流发电机的励磁方式有：他励；自励（包括并励，串励和复励）。

6.单相罩极式异步电动机的特点：起动转矩小，电动机转向不可改变。

7.常用的控制电机有：伺服电机、测速电机、自整角电机、旋转变压器、力矩电机。

8. 软磁材料可用于制造电机铁心;硬磁材料可用于制造永久磁铁.9.直流电动机的固有机械特性:当直流电动机的电枢电压和磁通均为额定值，且电枢没有串联电阻时的机械特性。

10.直流并励发电机自励的条件是什么？答：直流并励发电机自励的条件是：1）电机必须有剩磁，如果电机已经失磁，可用其他直流电源激励一次，以获得剩磁。

2）励磁绕组并联到电枢的极性必须正确，否则绕组接通后，电枢中的电动势不但不会增大，反而会下降，如出现这种情况，可将励磁绕组与电枢出线端的连接对调，或者将电枢反转。

3）励磁回路中的电阻要小于临界值。

11.直流电动机的调速方法有几种，各有何特点？答：直流电机调速方法有三种（以他励直流电动机为例）：（1）改变电枢端电压：转速特性为一组平行下移的直线，特点是空载转速随电枢电压的下降而减小。

（2）在电枢回路中串电阻：转速特性为一组空载转速不变的直线，特点是所串电阻要消耗功率，电动机转速随所串电阻的增加而下降。

（3）改变所串的励磁回路的电阻值：弱磁调速的特点是电动机转速只能上升而不能下降。

12.何为电枢反应？电枢反应的性质是由什么决定的?电枢反应对气隙磁场有什么影响？对电机运行有什么影响？答：电枢磁势的基波对励磁磁势的基波的影响称为电枢反应。

电枢反应的性质取决于负载的性质和电机内部的参数。

电枢反应_使气隙磁场波形畸变，并呈去磁性。

电枢反应对直流发电机影响其端电压，对直流电动机影响其电磁转矩和转速。

电动机的基本知识与运行注意事项第一部分三相异步电动机结构三相异步电动机的种类很多，但各类三相异步电动机的基本结构是相同的，它们都由定子和转子这两大基本部分组成，在定子和转子之间具有一定的气隙。

此外，还有端盖、轴承、接线盒、吊环等其他附件,如图所示。

1．定子部分定子是用来产生旋转磁场的。

三相电动机的定子一般由外壳、定子铁心、定子绕组等部分组成。

（1）外壳三相电动机外壳包括机座、端盖、轴承盖、接线盒及吊环等部件。

机座：铸铁或铸钢浇铸成型，它的作用是保护和固定三相电动机的定子绕组。

中、小型三相电动机的机座还有两个端盖支承着转子，它是三相电动机机械结构的重要组成部分。

通常，机座的外表要求散热性能好，所以一般都铸有散热片。

端盖：用铸铁或铸钢浇铸成型，它的作用是把转子固定在定子内腔中心，使转子能够在定子中均匀地旋转。

轴承盖：也是铸铁或铸钢浇铸成型的，它的作用是固定转子，使转子不能轴向移动，另外起存放润滑油和保护轴承的作用。

接线盒：一般是用铸铁浇铸，其作用是保护和固定绕组的引出线端子。

吊环：一般是用铸钢制造，安装在机座的上端，用来起吊、搬抬三相电动机。

（2）定子铁心异步电动机定子铁心是电动机磁路的一部分，由0.35mm～0.5mm厚表面涂有绝缘漆的薄硅钢片叠压而成，由于硅钢片较薄而且片与片之间是绝缘的，所以减少了由于交变磁通通过而引起的铁心涡流损耗。

铁心内圆有均匀分布的槽口，用来嵌放定子绕圈。

（3）定子绕组定子绕组是三相电动机的电路部分，三相电动机有三相绕组，通入三相对称电流时，就会产生旋转磁场。

三相绕组由三个彼此独立的绕组组成，且每个绕组又由若干线圈连接而成。

每个绕组即为一相，每个绕组在空间相差120°电角度。

线圈由绝缘铜导线或绝缘铝导线绕制。

中、小型三相电动机多采用圆漆包线，大、中型三相电动机的定子线圈则用较大截面的绝缘扁铜线或扁铝线绕制后，再按一定规律嵌入定子铁心槽内。

定子三相绕组的六个出线端都引至接线盒上，首端分别标为U1, V1, W1 ，末端分别标为U2, V2, W2 。

低压电工异步电动机知识测试1.异步电动机的定子铁心由厚（）mm，表面有绝缘层的硅钢片叠压而成。

[单选题] *A、 0.35～0.5(正确答案)B、 0.5～1C、 1～1.5D、 1.5～22.中、小型异步电动机定子与转子间的气隙为（）mm。

[单选题] *A、 0.02～0.2B、 0.2～2(正确答案)C、 2～5D、 5～103.异步电动机鼠笼型转子每个槽内有（）条转子导条。

[单选题] *A、 1(正确答案)B、 2C、 3D、 44.电动机在额定电压下定子三相绕组的连接方法，有（）种。

[单选题] *A、一B、二(正确答案)C、三D、四5.绕线型异步电动机的三相转子绕组的连接方式是（）。

[单选题] *A、串联B、并联C、星形连接(正确答案)D、三角形连接6.带有电刷和滑环的电动机是（）。

[单选题] *A、小容量鼠笼型异步电动机B、中容量鼠笼型异步电动机C、大容量鼠笼型异步电动机D、绕线型异步电动机(正确答案)7.异步电动机旋转磁场的转速与极数（）。

[单选题] *A、成正比B、的平方成正比C、成反比(正确答案)D、无关8.四极异步电动机的同步转速是（）r/min。

[单选题] *A、 3000B、 1500(正确答案)C、 1000D、 7509.六极异步电动机的同步转速是（）r/min。

[单选题] *A、 3000B、 1500C、 1000(正确答案)D、 75010.在电动机状态，异步电动机的实际转速（）同步转速。

[单选题] *A、略高于B、略低于(正确答案)C、明显高于D、明显低于11.异步电动机在电动机状态时，转速、转差率分别为（）。

[单选题] *A、转速高于同步转速，转差率大于1B、转速低于同步转速，转差率大于1C、转速高于同步转速，转差率小于1D、转速低于同步转速，转差率小于l(正确答案)12.中小型三相异步电动机在额定工作状态下运行时，转差率为（）左右。

[单选题] *A、 0.005B、 0.02～0.06(正确答案)C、 1D、 1013.三相异步电动机的额定电压指的是（）。

直流电动机的作用原理一、什么是直流电动机直流电动机是一种将直流电能转化为机械能的装置，它通过电磁感应原理完成能量转换。

二、直流电动机的组成直流电动机主要由定子、转子、电刷、磁极等部分组成。

2.1 定子定子是直流电动机的静铁部分，通常由铁芯和绕组构成。

定子的绕组被接上直流电源，通过电刷与转子连接。

2.2 转子转子是直流电动机的动铁部分，通常由铁芯和绕组构成。

转子的绕组被接上电刷，通过电刷与定子连接。

2.3 电刷电刷是连接定子与转子的接触装置，通常由碳块或碳刷构成。

它可以实现电流的进出，驱动转子旋转。

2.4 磁极磁极是直流电动机的磁场产生部分，通常由永磁体或电磁体构成。

磁极的磁场与电流及铁芯的配置关系密切，利用磁场与电流之间的相互作用产生力矩，驱动转子旋转。

三、直流电动机的工作原理直流电动机的工作原理基于电磁感应和洛伦兹力的相互作用。

3.1 电场的形成当直流电源施加在定子绕组上时，形成一个稳定的电场，其中正极与负极分别集中在不同的磁极上。

3.2 磁场的形成当电流通过定子绕组时，由于右手定则的作用，形成由南极到北极的径向磁场。

3.3 力矩的作用由于直流电流通过转子绕组，根据洛伦兹力的作用，电流与磁场之间会产生力矩。

这个力矩作用在转子上，引起转子旋转。

3.4 换向器的作用直流电动机的换向器可以改变电流的方向，使得转子在力矩作用下不断旋转。

四、直流电动机的应用4.1 工业应用直流电动机广泛应用于工业生产中的机床、起重机械等设备中。

由于其转速范围广、起动力矩大等特点，能够满足不同环境下的工艺要求。

4.2 交通运输应用直流电动机在交通工具中的应用也很广泛，如电动汽车、电动自行车等。

直流电动机能够提供持续的动力输出，为交通工具的驱动提供了便利。

4.3 家用电器应用一些家用电器中也采用直流电动机，如电动扫地机器人、电动工具等。

直流电动机的小巧、高效特点使得家用电器更加智能、方便。

五、直流电动机的优缺点5.1 优点•转速范围广：直流电动机的转速范围从静止到高速均可调节。

三相异步电动机的结构与工作原理一、三相异步电动机的结构三相异步电动机的两个基本组成部分为定子（固定部分）和转子（旋转部分）。

此外还有端盖、风扇等附属部分，如图1-6-1所示。

图1-6-1 三相电动机的结构示意图1.定子三相异步电动机的定子由三部分组成（见表1-6-1）。

表1-6-1 三相异步电动机制定子组成2.转子三相异步电动机的转子由三部分组成（见表1-6-2）。

表1-6-2 三相异步电动机的转子组成鼠笼式电动机由于构造简单、价格低廉、工作可靠、使用方便，成为生产上应用得最广泛的一种电动机。

为了保证转子能够自由旋转，在定子与转子之间必须留有一定的空气隙，中小型电动机的空气隙为0.2～1.0 mm。

二、三相异步电动机的转动原理1.基本原理为了说明三相异步电动机的工作原理，我们做如图1-6-2所示演示实验。

图1-6-2 三相异步电动机工作原理1）演示过程在装有手柄的蹄形磁铁的两极间放置一个闭合导体，当转动手柄带动蹄形磁铁旋转时，将发现导体也跟着旋转；若改变磁铁的转向，则导体的转向也跟着改变。

2）现象解释当磁铁旋转时，磁铁与闭合的导体发生相对运动，鼠笼式导体切割磁力线而在其内部产生感应电动势和感应电流。

感应电流又使导体受到一个电磁力的作用，于是导体就沿磁铁的旋转方向转动起来，这就是异步电动机的基本原理。

转子转动的方向和磁极旋转的方向相同。

3）结论欲使异步电动机旋转，必须有旋转的磁场和闭合的转子绕组。

2.旋转磁场1）产生图1-6-3所示为最简单的三相定子绕组AX、BY、CZ，它们在空间按互差120°的规律对称排列。

并接成星形与三相电源U、V、W相连。

则三相定子绕组通过三相对称电流。

随着电流在定子绕组中通过，在三相定子绕组中会产生旋转磁场（见图1-6-4）。

当ωt＝0°时，iA ＝0，AX绕组中无电流；iB为负，BY绕组中的电流从Y流入B流出；iC为正，CZ绕组中的电流从C流入Z流出。

一、填空题1、变压器运行中，绕组中电流的热效应引起的损耗称为铜 损耗；交变磁场在铁心中所引起的 磁滞 损耗和 涡流 损耗合称为 铁 损耗。

其中 铁 损耗又称为不变损耗; 铜损耗称为可变损耗。

有功 分量很小, 无功 分量很大，因此空载的变压器，其感性的。

降压 变压器，在运行中副边绕组不允许 短路：电在运行中副绕组不允许 开路。

从安全使用的角度出发， 绕组都应可靠接地。

4、变压器是既能变换 电压、变换电流，又能变换阻抗的电气设备。

变压器 在运行中，只要 端电压的有效值 和 频率 不变，其工作主磁通①将基本维持不变。

5、三相变压器的原边额定电压是指其原边线电压 值，畐応力额定电压指 副边线电压值。

铁磁性材料一般可分为 软磁性材料:硬磁性材料和 电器的铁芯通常采用 软材料制作。

&自然界的物质根据导磁性能的不同一般可分为非磁性物质和铁磁性物质两大类。

其中 非磁性 物质内部无磁畴结构，而 铁磁性 物质的相对磁导率大大于9、 磁通 经过的路径称为磁路。

其单位有10、 发电厂向外输送电能时， 应通过 升压 变压器将发电机的出口电压讲行变换后 输送；分配电能时，需通过 降压 变压器将输送的 电能 变换后供应给用户。

二、判断题1、 变压器的损耗越大，其效率就越低。

2、 变压器从空载到满载，铁心中的工作主磁通和铁耗基本不变。

3、 变压器无论带何性质的负载，当负载电流增大时，输出电压必降低。

4、 电流互感器运行中副边不允许开路，否则会感应出高电压而造成事故。

5、 防磁手表的外壳是用铁磁性材料制作的。

6、 变压器是只能变换交流电，不能变换直流电。

7、 电机、电器的铁心通常都是用软磁性材料制作。

&自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。

9、无论何种物质，内部都存在磁畴结构。

第1章自测题2、变压器空载电流的 功率因数很低，而且是3、电压互感器实质上是一个 流互感器是一个升压变压器, 两种互感器在运行中，其 副边 6、变压器空载运行时，其 等于变压器的铁损耗。

三相异步电动机结构的各部件起什么作用？异步电动机的结构主要由两个基本部分组成，即定子（静止部分）和转子（旋转部分）。

一．定子它由定子铁心、定子绕组和机座等部分组成。

（1）定子铁心。

它是电动机磁路的一部分，由0.35～0.5mm厚表面涂有绝缘漆或氧化膜的薄硅钢片叠压而成，固定在机座内。

定子铁心的内圆冲有均匀分布的槽口，用来嵌放三相定子绕组。

绕组与铁心之间是互相绝缘的。

（2）定子绕组。

由于它是能量转换的“枢纽”，又称电枢绕组。

它是异步电动机的电路部分，通入三相电源后，就会产生三相旋转磁场。

三相定子绕组是 3个彼此独立、按一定方式连接的对称绕组，它们按一定的空间角度依次嵌在定子槽内。

为了便于变换接法，绕组6个端头都引到接线盒内。

（3）机座。

它一般由铸铁或铸钢制成。

其作用是固定定子铁心和定子绕组。

机座两端的两个端盖，以支承转子轴。

二．转子它是异步电动机的旋转部分，电动机的工作转矩就是从转子轴上输出的。

它由转子铁心、转子绕组和转轴3部分组成。

（1）转子铁心。

它是电动机磁路的一部分，是由圆形薄硅钢片叠装而成。

在硅钢片外圆上冲有均匀分布的槽口，用来嵌放转子绕组。

转子铁心压装在轴上。

（2）转子绕组。

它又分为笼型和线绕式两种。

目前中小型异步电动机的笼型转子，一般都用熔化的铝浇入转子铁心槽内，并将两个端环（短路环）与冷却用风扇浇铸在一起而成。

由于转子绕组形状像鼠笼，故称为笼型异步电动机。

线绕式转子绕组和定子绕组相似，也是三相对称绕组，一般都接成星形。

3个出线端通过转轴内孔分别接到与转轴固定的3个铜制互相绝缘的滑环上（集电环），滑环靠电刷与外接变阻器电路相连接，接入变阻器主要是为了改善电动机的起动性能或调节电动机的转速。

（3）转轴。

它主要是支承转子及传递转矩，并保证定、转子之间各处均匀的空气隙。

空气隙也是电机磁路的一部分，空气隙越小，功率因数越高，空载电流越小。

一般中小型电动机的气隙0.2～1.5mm。

2/2二、三相异步电动机的结构（一）定子（静止部分）1、定子铁心作用：电机磁路的一部分，并在其上放置定子绕组。
