相位式激光测距仪是什么呢

《相位法激光测距仪设计》摘要：I.引言- 激光测距仪背景和应用- 相位法激光测距仪的优势II.相位法激光测距仪原理- 相位法基本原理- 激光测距仪系统构成III.相位法激光测距仪设计- 系统硬件设计- 激光发射器- 激光接收器- 数字鉴相器- 系统软件设计- 相位差计算- 距离计算IV.相位法激光测距仪应用- 军事领域- 民用领域V.结论- 相位法激光测距仪的优势- 发展前景正文：激光测距仪是一种利用激光技术测量物体距离的仪器，广泛应用于军事、民用等领域。

相位法激光测距仪作为其中一种类型，具有高精度、高效率等优势，成为近年来研究的热点。

相位法激光测距仪基于相位法原理，通过检测发射光和反射光之间的相位差来检测距离。

其系统构成主要包括激光发射器、激光接收器、数字鉴相器等部分。

其中，激光发射器负责发射激光束，激光接收器负责接收反射光，而数字鉴相器则负责计算相位差。

在设计相位法激光测距仪时，需要考虑系统硬件和软件的设计。

在硬件方面，激光发射器和接收器需要具有较高的稳定性和精度，以保证测量结果的准确性。

此外，数字鉴相器的设计也非常重要，其性能直接影响到相位差计算的准确性。

在软件方面，相位差计算和距离计算的算法需要优化，以提高计算速度和精度。

相位法激光测距仪在军事和民用领域具有广泛的应用前景。

在军事领域，相位法激光测距仪可以应用于侦查、定位、导航等方面，提高作战效率和精度。

在民用领域，相位法激光测距仪可以应用于土地测量、建筑测量、无人机导航等领域，为生产生活提供便捷。

总之，相位法激光测距仪具有显著的优势，其设计和应用值得进一步研究和探讨。

相位式光电测距的基本原理
嘿，朋友们！今天咱来聊聊相位式光电测距的基本原理，这可真是个神奇又有趣的玩意儿呢！
你看啊，相位式光电测距就好像我们和目标之间的一场特殊“对话”。

想象一下，我们发出一束光，就像我们向目标喊了一句话。

这束光跑啊跑，跑到目标那里，然后又反射回来。

我们呢，就等着接收这个反射回来的光。

这里面关键的就是这个“相位”啦！就好比我们听音乐的时候，不同的音符有不同的频率和相位。

这束光也是一样，它在传播的过程中，相位会发生变化。

我们通过检测这个相位的变化，就能知道光跑了多远啦！
说起来简单，实际可复杂着呢！这就像是解一道很难的谜题。

我们得非常精确地测量和分析这个相位的变化。

就好像你要在一堆沙子里找出一粒特别的沙子一样，需要特别的细心和耐心。

那这相位式光电测距有啥用呢？哎呀，用处可大了去了！比如在建筑工地上，工程师们要用它来精确测量距离，这样才能保证建筑物建得稳稳当当的呀！还有在测绘领域，没有它，那些地图可就没那么准确啦！
而且哦，这技术还在不断发展和进步呢！就跟我们人一样，不断学习，不断变得更好。

以后说不定能测的距离更远更精确呢！
总之呢，相位式光电测距真的是个了不起的东西。

它就像我们的眼睛一样，能帮我们看到那些我们用普通方法看不到的距离和细节。

它让我们的生活变得更方便，让我们的世界变得更精彩！所以啊，可别小看了这小小的相位式光电测距哦，它可是有着大大的能量呢！。

相位式激光测距原理
相位式激光测距原理是一种利用光学原理测量物体距离的方法。

其基
本原理是将激光束发送到目标物体，经过反射后接收回来，然后根据
光的相位差计算出物体到激光测距仪的距离。

下面将会逐一讲解相位
式激光测距原理的详细内容。

1. 激光的发射
相位式激光测距仪通过激光器发射一束定向、单色、激光光束，将激
光传输到目标体上。

2. 激光的接收
激光的接收有两种方法，其中一种可以使用普通的接收型光电二极管
来完成，另一种则需要使用相位测量的方法。

3. 相位差的测量
通过对激光发射时和接收时的相位差进行测量，得到目标到发射点的
距离，这个距离与光的波长有关。

4. 数据的处理
将测得的距离进行处理后，即可得到精确的目标距离数据，同时在数
据处理的过程当中，还可以实现自动跟踪，提高了装置的实用性。

总之，相位式激光测距原理是一种非常先进和高精度的测距方法，其
原理也比较复杂，需要参考一定的物理学知识，而在工业、航空航天、军事等领域都有广泛的应用。

基本原理相位式激光测距是通过测量连续的调制光波往返距离产生的相位延迟,间接的测定光在空气中往返于待测目标间的飞行时间,从而求出被测距离。

由激光调制发射系统、反射器、光电探测接收系统、频率综合部分(本振信号产生)、相位测量、以及显示部分组成。

由于测距的调制信号频率比较高,如果直接测量相位信息,则对测相芯片的分辨率要求比较高,而且误差比较大。

因此通常测距仪都采用了混频测相的方式对,高频信号与本振信号进行差频然后得到中低频信号,进行相位比较,后续通过AD转换和单片机把相位差信息转换成我们所需要的距离信息并且显示出来。

频率选择根据测距仪的设计需要,比如:测量精度、量程、计算简便,选择合适的测尺频率。

测尺频率可由下式确定:相位测量技术相位式激光测距仪中测距光波被接收以后通过测量相位差来计算光波飞行时间,因此相位测量是测距仪中关系到测距精度的一个关键部分。

主要的数字相位测量方法有以下几种:自动数字测相、欠采样同步检测法、向量内积法。

由于相位式激光测仪的测距要求精度比较高,测距光波的调制频率比较高,因此直接进行相位测量,则对器件的要求比较高,现在一般都釆用混频的方式与数字检相搭配使用,这样可以先把高频信号差频成中频或低频信号,然后再进行相位比较。

激光测距仪的总体设计1)采用波长为650mn的半导体激光器做光源,雪崩二极管做光电探测器;2)选用单一的直接测尺方式,测尺频率为lOMHz ,本地振荡信号频率为9.995MHz;3)用AD8002A做光电探测器前置放大电路和带通滤波器;4)用于测相的混频输出信号为5KHz,理论测尺长度为15米。

测相精度在毫米量级;5)使用AD8302做测相芯片,模数转换芯片将模拟信号转换成数字信号,传送给单片机控制系统,并且通过LCD显示出距离;6)采用窄带干涉滤光片来抑制带外噪声。

激光调制：利用有源晶体振荡器来产生lOMHz的高频振荡信号接入调制电路V端,测距回波接收部分光电器件：APD硅光电二极管在体积、响应速度、可靠性上相比其他元件都有非常好的特性，特别是硅材料制成的雪崩光电二极管（Avalanche Photo Diode，简称APD）。

相位式激光测距仪激光接收部分设计激光测距仪是一种测量目标物体距离的工具，其原理是利用激光束在空气中传播的特性，通过测量激光束的往返时间来计算出目标物体与测距仪的距离。

激光接收部分是激光测距仪的核心组成部分之一，其设计的好坏直接影响到测量结果的准确性和稳定性。

在设计激光接收部分时，需要考虑以下几个关键因素：1.激光接收器的选择：激光接收器是接收激光信号的关键部件，其性能直接影响到激光测距仪的灵敏度和测距范围。

常见的激光接收器有光电二极管（PD）和光电效应晶体管（APD）。

PD具有较高的响应速度和较低的噪声，适用于近距离测距场景；APD具有较高的增益和较低的噪声，适用于远距离测距场景。

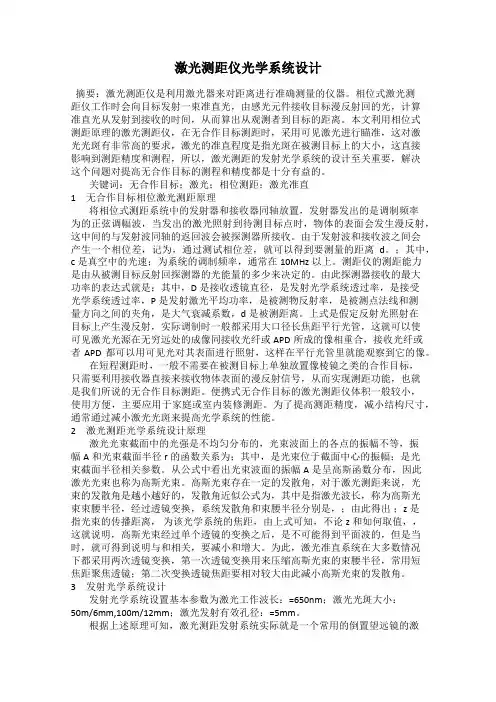

2.光学系统的设计：光学系统包括透镜、滤波器等光学元件，其作用是将入射的激光束聚焦到激光接收器上。

在设计光学系统时需要考虑激光束的聚焦效果、散斑噪声等因素，以提高测距仪的测量精度和信噪比。

3.信号放大和滤波电路的设计：激光接收器输出的信号很弱，需要经过放大和滤波才能得到可信的测距信号。

放大电路可以采用运算放大器等电路实现，滤波电路可以采用RC滤波器或数字滤波器等实现。

通过合理设计放大和滤波电路，可以提高信号的噪声抑制和动态范围。

4.时间测量电路的设计：激光测距仪是通过测量激光束的往返时间来计算距离的，因此需要设计一个高精度的时间测量电路。

常用的时间测量电路有计数器、时钟等，可以通过采样和比较测量激光脉冲信号的上升沿和下降沿来计算出往返时间。

在设计激光接收部分时，还需考虑以下一些技术细节：5.温度补偿：激光测距仪的测量精度受到温度的影响，尤其是光学元件和电子元件的温度变化。

因此，需要设计温度补偿电路，通过测量环境温度并补偿光学和电子元件的参考值，提高测量精度。

6.光路对齐：激光测距仪的激光发射和接收部分需要在一条直线上对准，才能确保测量结果的准确性。

因此，需要设计一个精密的光路对齐机构，确保激光束的传输方向稳定。

7.防干扰设计：激光测距仪易受到外界光源干扰，导致测量结果偏差。

相位式激光测距——间接tof法相位式激光测距是一种通过测量光波的相位来确定距离的技术。

在激光测距中，相位式激光测距是一种常用的测距方法之一。

而间接TOF法（Time of Flight）则是利用光脉冲从发射到接收所需的时间来计算距离的一种方法。

下面我将从多个角度来解释相位式激光测距和间接TOF法的相关内容。

首先，相位式激光测距是利用激光光束发射到目标上并返回的时间来计算距离的一种技术。

它通过测量光波的相位差来确定目标的距离。

相位式激光测距具有测量精度高、测量距离远、抗干扰能力强等特点，因此在工业测量、地理测绘、无人驾驶等领域得到了广泛的应用。

其次，间接TOF法是指利用光脉冲从发射到接收所需的时间来计算距离的方法。

在激光测距中，通过测量激光脉冲从发射到接收所需的时间，再结合光速的知识，可以计算出目标与测距设备的距离。

这种方法的优点是测量速度快，对目标的反射能力要求低，适用于复杂环境下的测距任务。

从技术角度来看，相位式激光测距和间接TOF法都是利用光学原理进行测距的方法，需要高精度的光学器件和精密的测量系统来实现。

在实际应用中，需要考虑光波在传播过程中的衰减、散射等因素对测量结果的影响，以及如何提高测量精度和稳定性。

此外，从应用角度来看，相位式激光测距和间接TOF法在工业测量、三维成像、地质勘探、机器人导航等领域有着广泛的应用前景。

随着激光技术和光电子器件的不断发展，相信这两种测距方法在未来会有更多的创新和应用。

综上所述，相位式激光测距和间接TOF法是两种常见的激光测距方法，它们都在不同领域有着重要的应用。

通过不断的技术创新和实践应用，相信它们会为我们的生活和工作带来更多的便利和效益。

试述相位测距仪的测距原理
相位测距仪是一种基于光学相位原理的测距设备。

其测距原理可以简述为以下几个步骤：
1. 发射激光脉冲：相位测距仪通过激光器发射一束短脉冲的激光光束。

这个脉冲的时间非常短暂，通常在纳秒级别，可以近似看作是一个尖脉冲。

2. 光束传播和反射：激光光束从发射器射出后会在空间中传播，当遇到物体时部分光束会被反射回来。

这些反射光会携带着被测物体的距离信息。

3. 接收和分析：相位测距仪会使用一个光接收器来接收反射回来的光信号。

接收到的光信号会被放大和处理后送入相位测量电路。

4. 相位测量：相位测距仪会测量接收到的光信号的相位差。

在激光器发射尖脉冲后，反射光经过一段距离的传播会产生光程差。

相位差的大小与光束传播的距离成正比。

5. 距离计算：通过测量相位差，相位测距仪可以计算出光束传播的距离。

这个距离即为被测物体到测距仪的距离。

需要注意的是，相位测距仪测量的是激光光束传播的距离，而不是物体本身的距离。

因此，在测量前需要校准测距仪到物体之间的偏移距离，以获得准确的距离
测量结果。

相位式激光测距——间接tof法全文共四篇示例，供读者参考第一篇示例：相位式激光测距是一种常用的测距方法，它通过测量光波的相位差来确定物体与传感器之间的距离。

而间接TOF（Time of Flight）法则是一种常见的相位式激光测距方法之一，其原理是通过测量光波往返传播的时间来计算距离。

本文将详细介绍相位式激光测距及间接TOF法的基本原理、应用领域以及优缺点。

一、相位式激光测距的基本原理相位式激光测距利用了光波的波长特性，通过测量光波的相位差来确定距离。

在相位式激光测距中，激光器向目标发射一束光波，光波经过目标反射后返回传感器，传感器接收到反射光波并测量与发射光波的相位差，通过相位差的变化来计算目标与传感器之间的距离。

相位式激光测距的精度通常很高，可以达到亚毫米级别。

二、间接TOF法的原理及优缺点间接TOF法是相位式激光测距的一种常见方法，其原理是通过测量光波往返传播的时间来计算距离。

具体来说，激光器向目标发射一束光波，光波经过目标反射后返回传感器，传感器测量光波往返的时间并将其除以光速来计算距离。

间接TOF法的优点在于测距精度高、测量速度快、适用于长距离测距等特点，但其缺点是受到光波传播速度波动的影响，可能在复杂环境中出现误差。

相位式激光测距在工业、汽车、航空航天等领域有着广泛的应用。

在工业领域，相位式激光测距可以用于精密加工、质量检测等工作中；在汽车领域，相位式激光测距可以用于自动驾驶、停车辅助等功能；在航空航天领域，相位式激光测距可以用于飞行器导航、高精度测绘等应用。

四、结论相位式激光测距是一种精确、高效的测距方法，间接TOF法作为其中一种方法，在实际应用中具有一定优势和局限性。

相位式激光测距在各个领域都有着重要的应用价值，未来随着技术的不断进步和应用领域的拓展，相位式激光测距将会得到更广泛的应用和发展。

【本文2000字，已完整】第二篇示例：相位式激光测距是一种常用的激光测距方法，通过测量激光光束的相位变化来计算目标物体的距离。

摘要相位式激光测距法由于其计算方便、体积小巧、测距精度高等优点，成为最有发展潜力的距离测量技术。

将激光用低频信号进行调制发射，距离信息就隐含在从目标物反射回的调制光波的相位信息中。

测出发射与接收光波之间的相位差，通过适当的换算，即可得到待测距离的实际值。

本文首先介绍了相位式激光测距仪的研究背景、意义，总结和概括了激光测距的有关理论基础，并且介绍了相位式激光测距仪的测距原理，提出了测距系统的实现框图；接着围绕接收系统的性能开展深入研究，主要研究探测器件的选择，偏压电路、混频电路、自动增益控制电路的设计等问题；利用Proteus技术对APD偏压电路和自动增益控制电路进行仿真，通过仿真结果不断完善设计。

关键词：激光测距；雪崩二极管；相位；混频；自动增益控制ABSTRACTThe phase-shift laser ranging becomes the most potential technique owing to its compactness, easily data processing,and the high measurement accuracy. By measuring phase difference between emitted modulated waves and receiving modulated waves which are reflected.From the target, we could get the value of distance quite easily through simple calculation.This paper started from the background, the purposes, meanings of phase-shift laser ranging, then summarized the related theoretical basis of it. The principle of phase laser ranging and a practical ranging system is discussed. This paper concentrate on the researh of improving the porperty of receiving system. Lots of research have done on choosing detection element，design of the bias circuit and automatic gain control circuit.Then，the proteus is used for simulation of them. With the help of the simulation, the design was improved.Keywords:laser ranging, avalanche diode, phase, mixer circuit, automatic gain control山东科技大学学士学位论文目录目录1 绪论 (1)1.1激光测距技术 (1)1.2 激光测距的优点 (4)1.3 国内外研究及发展情况 (4)1.4 课题的研究目的和意义 (6)2 相位式激光测距技术 (8)2.1相位式激光测距技术原理 (8)2.2相位式激光测距多测尺原理 (10)2.3差频测相原理 (12)2.4 自动增益控制原理 (14)2.5光电探测器 (16)3 相位式激光测距仪接收电路的设计........ 错误!未定义书签。
