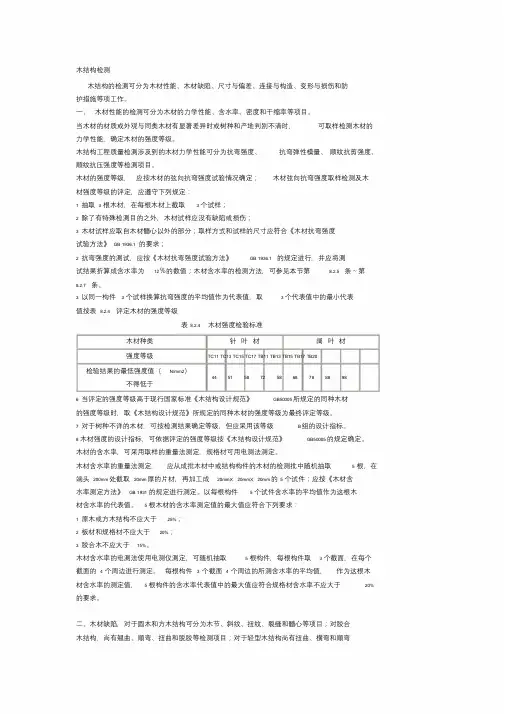

第五章 装配式木结构检测图文

木结构的检测可分为木材性能、木材缺陷、尺寸与偏差、连接与构造、变形与损伤和防护措施等项工作。

一、木材性能的检测可分为木材的力学性能、含水率、密度和干缩率等项目。

当木材的材质或外观与同类木材有显著差异时或树种和产地判别不清时，可取样检测木材的力学性能，确定木材的强度等级。

木结构工程质量检测涉及到的木材力学性能可分为抗弯强度、抗弯弹性模量、顺纹抗剪强度、順纹抗压强度等检测项目。

木材的强度等级，应按木材的弦向抗弯强度试验情况确定；木材弦向抗弯强度取样检测及木材强度等级的评定，应遵守下列规定：1 抽取3 根木材，在每根木材上截取 3 个试样；2 除了有特殊检测目的之外，木材试样应没有缺陷或损伤；3 木材试样应取自木材髓心以外的部分；取样方式和试样的尺寸应符合《木材抗弯强度试验方法》GB 1936.1 的要求；2 抗弯强度的测试，应按《木材抗弯强度试验方法》GB 1936.1 的规定进行，并应将测试结果折算成含水率为12％的数值；木材含水率的检测方法，可参见本节第8.2.5 条～第8.2.7 条。

3 以同一构件 3 个试样换算抗弯强度的平均值作为代表值，取 3 个代表值中的最小代表值按表8.2.4 评定木材的强度等级表8.2.4 木材强度检验标准木材种类针叶材阔叶材强度等级TC11 TC13 TC15 TC17 TB11 TB13 TB15 TB17 TB20 检验结果的最低强度值（N/mm2）44 51 58 72 58 68 78 88 98不得低于6 当评定的强度等级高于现行国家标准《木结构设计规范》GB50005所规定的同种木材的强度等级时，取《木结构设计规范》所规定的同种木材的强度等级为最终评定等级。

7 对于树种不详的木材，可按检测结果确定等级，但应采用该等级 B 组的设计指标。

8 木材强度的设计指标，可依据评定的强度等级按《木结构设计规范》GB50005的规定确定。

木材的含水率，可采用取样的重量法测定，规格材可用电测法测定。

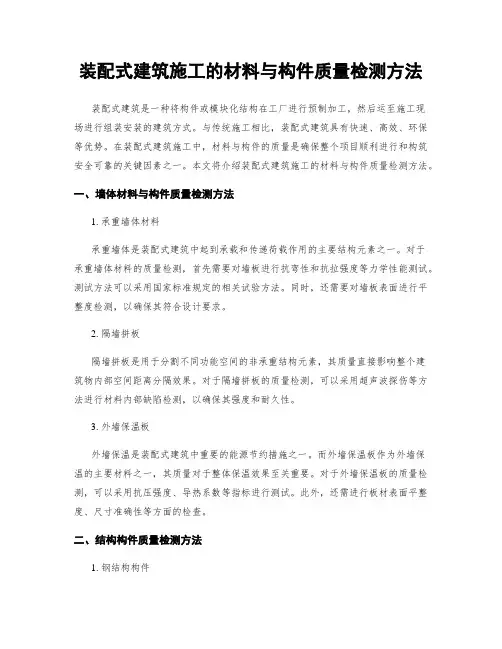

装配式建筑施工的材料与构件质量检测方法装配式建筑是一种将构件或模块化结构在工厂进行预制加工，然后运至施工现场进行组装安装的建筑方式。

与传统施工相比，装配式建筑具有快速、高效、环保等优势。

在装配式建筑施工中，材料与构件的质量是确保整个项目顺利进行和构筑安全可靠的关键因素之一。

本文将介绍装配式建筑施工的材料与构件质量检测方法。

一、墙体材料与构件质量检测方法1. 承重墙体材料承重墙体是装配式建筑中起到承载和传递荷载作用的主要结构元素之一。

对于承重墙体材料的质量检测，首先需要对墙板进行抗弯性和抗拉强度等力学性能测试。

测试方法可以采用国家标准规定的相关试验方法。

同时，还需要对墙板表面进行平整度检测，以确保其符合设计要求。

2. 隔墙拼板隔墙拼板是用于分割不同功能空间的非承重结构元素，其质量直接影响整个建筑物内部空间距离分隔效果。

对于隔墙拼板的质量检测，可以采用超声波探伤等方法进行材料内部缺陷检测，以确保其强度和耐久性。

3. 外墙保温板外墙保温是装配式建筑中重要的能源节约措施之一。

而外墙保温板作为外墙保温的主要材料之一，其质量对于整体保温效果至关重要。

对于外墙保温板的质量检测，可以采用抗压强度、导热系数等指标进行测试。

此外，还需进行板材表面平整度、尺寸准确性等方面的检查。

二、结构构件质量检测方法1. 钢结构构件钢结构构件是装配式建筑中常用的承重结构元素之一。

为了确保钢结构构件质量，首先需要对钢材进行力学性能测试，包括抗拉强度、屈服强度等指标的检测。

此外，还需进行焊缝检测以及防腐处理情况的评估。

2. 混凝土结构构件混凝土结构在装配式建筑中也广泛应用于楼板、柱子等部位。

对于混凝土构件的质量检测，可以采用取样试验方法进行抗压强度、抗拉强度等力学性能测试。

此外，还需检查混凝土表面的平整度和缺陷情况。

3. 木结构构件木结构是装配式建筑中一种常见的环保材料。

对于木结构构件的质量检测，首先需要对木材原材料进行质量评估，包括树种、含水率等指标的检查。

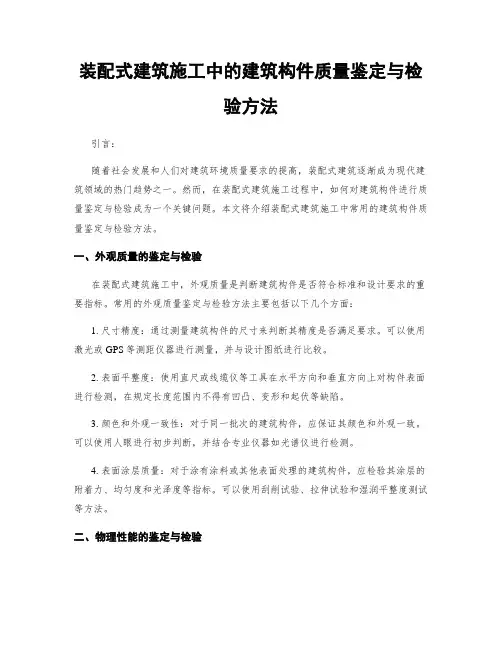

装配式建筑施工中的建筑构件质量鉴定与检验方法引言：随着社会发展和人们对建筑环境质量要求的提高，装配式建筑逐渐成为现代建筑领域的热门趋势之一。

然而，在装配式建筑施工过程中，如何对建筑构件进行质量鉴定与检验成为一个关键问题。

本文将介绍装配式建筑施工中常用的建筑构件质量鉴定与检验方法。

一、外观质量的鉴定与检验在装配式建筑施工中，外观质量是判断建筑构件是否符合标准和设计要求的重要指标。

常用的外观质量鉴定与检验方法主要包括以下几个方面：1. 尺寸精度：通过测量建筑构件的尺寸来判断其精度是否满足要求。

可以使用激光或GPS等测距仪器进行测量，并与设计图纸进行比较。

2. 表面平整度：使用直尺或线缆仪等工具在水平方向和垂直方向上对构件表面进行检测，在规定长度范围内不得有凹凸、变形和起伏等缺陷。

3. 颜色和外观一致性：对于同一批次的建筑构件，应保证其颜色和外观一致。

可以使用人眼进行初步判断，并结合专业仪器如光谱仪进行检测。

4. 表面涂层质量：对于涂有涂料或其他表面处理的建筑构件，应检验其涂层的附着力、均匀度和光泽度等指标。

可以使用刮削试验、拉伸试验和湿润平整度测试等方法。

二、物理性能的鉴定与检验除了外观质量，装配式建筑施工中还需要对建筑构件的物理性能进行鉴定与检验。

常用的物理性能鉴定与检验方法主要包括以下几个方面：1. 强度性能：通过材料力学测试，如抗压试验、抗弯试验和抗拉试验等来评估建筑构件的强度。

测试时需要按照相关标准制定相应试样，并在实验室环境下进行。

2. 热工性能：对于隔热材料或保温构件，需要测试其导热系数以评估其隔热性能。

可以使用热物性测定仪器进行测试，并与标准值进行比较。

3. 防火性能：建筑构件的防火性能是保障安全的重要指标。

通过对建筑构件进行火源点燃试验和扩大火源试验，评估其耐火极限，并根据相关标准判定其阻燃等级。

4. 声学性能：装配式建筑需要考虑声学舒适度，因此建筑构件的隔音性能是一个重要指标。

通过声学实验室中的测量设备，如声压级仪器、衰减仪器和回声室等，来评估其隔音效果。

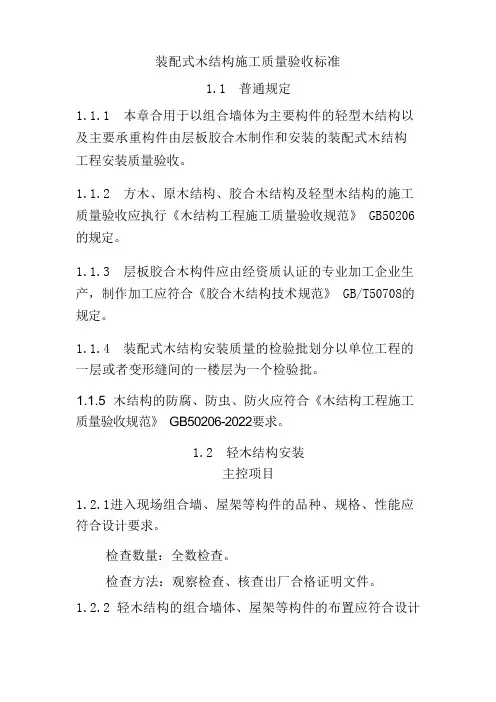

装配式木结构施工质量验收标准1.1 普通规定1.1.1 本章合用于以组合墙体为主要构件的轻型木结构以及主要承重构件由层板胶合木制作和安装的装配式木结构工程安装质量验收。

1.1.2 方木、原木结构、胶合木结构及轻型木结构的施工质量验收应执行《木结构工程施工质量验收规范》 GB50206 的规定。

1.1.3 层板胶合木构件应由经资质认证的专业加工企业生产，制作加工应符合《胶合木结构技术规范》 GB/T50708的规定。

1.1.4 装配式木结构安装质量的检验批划分以单位工程的一层或者变形缝间的一楼层为一个检验批。

1.1.5 木结构的防腐、防虫、防火应符合《木结构工程施工质量验收规范》GB50206-2022要求。

1.2 轻木结构安装主控项目1.2.1进入现场组合墙、屋架等构件的品种、规格、性能应符合设计要求。

检查数量：全数检查。

检查方法：观察检查、核查出厂合格证明文件。

1.2.2 轻木结构的组合墙体、屋架等构件的布置应符合设计要求。

检查数量：全数检查。

检查方法：观察检查。

1.2.3 覆面板的规格、材质、等级符合设计要求。

检查数量：全数检查。

检查方法：观察、尺量检查，检查质量合格证明文件。

1.2.4 安装组合构件所需的预埋件、连接件的位置、数量及连接方式应符合设计要求。

检查数量：全数检查。

检查方法：观察检查。

1.2.5 齿板桁架规格材、齿板的品种、等级、规格应符合设计要求。

检查数量：全数检查。

检查方法：观察检查、检查质量合格证明文件。

1.2.6构件间连接的金属连接件的规格、钉连接的用钉规格与数量，应符合设计要求。

检查数量：全数检查。

检查方法：目测、尺量。

普通项目1.2.7 地梁板的防腐、防潮及与基础的锚固措施应符合设计要求。

检查数量：全数检查。

检查方法：观察检查1.2.8 墙体与楼盖或者基础连接件的方式和布置应符合设计要求。

检查数量：全数检查。

检查方法：观察检查1.2.9 楼(屋)盖及横撑、剪刀撑或者木底撑的材质等级、规格尺寸和布置应符合设计要求。

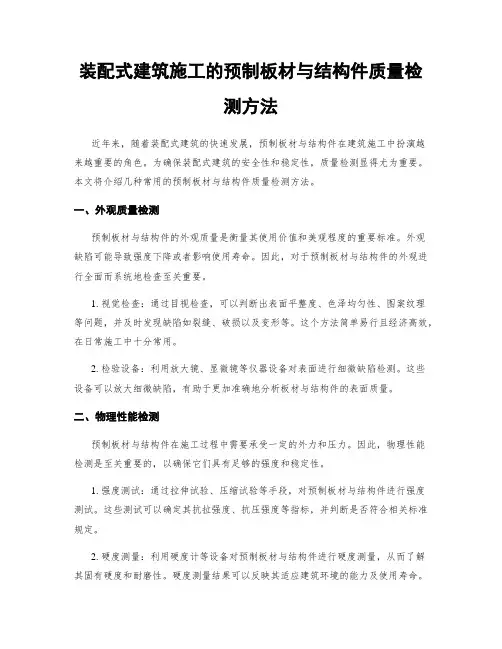

装配式建筑施工的预制板材与结构件质量检测方法近年来，随着装配式建筑的快速发展，预制板材与结构件在建筑施工中扮演越来越重要的角色。

为确保装配式建筑的安全性和稳定性，质量检测显得尤为重要。

本文将介绍几种常用的预制板材与结构件质量检测方法。

一、外观质量检测预制板材与结构件的外观质量是衡量其使用价值和美观程度的重要标准。

外观缺陷可能导致强度下降或者影响使用寿命。

因此，对于预制板材与结构件的外观进行全面而系统地检查至关重要。

1. 视觉检查：通过目视检查，可以判断出表面平整度、色泽均匀性、图案纹理等问题，并及时发现缺陷如裂缝、破损以及变形等。

这个方法简单易行且经济高效，在日常施工中十分常用。

2. 检验设备：利用放大镜、显微镜等仪器设备对表面进行细微缺陷检测。

这些设备可以放大细微缺陷，有助于更加准确地分析板材与结构件的表面质量。

二、物理性能检测预制板材与结构件在施工过程中需要承受一定的外力和压力。

因此，物理性能检测是至关重要的，以确保它们具有足够的强度和稳定性。

1. 强度测试：通过拉伸试验、压缩试验等手段，对预制板材与结构件进行强度测试。

这些测试可以确定其抗拉强度、抗压强度等指标，并判断是否符合相关标准规定。

2. 硬度测量：利用硬度计等设备对预制板材与结构件进行硬度测量，从而了解其固有硬度和耐磨性。

硬度测量结果可以反映其适应建筑环境的能力及使用寿命。

三、化学成分检测预制板材与结构件所使用的材料通常需要满足一定的化学成分要求。

通过进行化学成分检测，可以确保这些材料在施工过程中不会产生不良反应或者危害人体健康。

1. X射线荧光光谱法：利用X射线荧光分析仪器测定材料的组成成分。

这种方法便捷、准确，可以快速识别出预制板材与结构件是否合格。

2. 离子色谱法：通过离子色谱仪分析材料中的离子含量，确定其化学成分。

这种方法适用于测试水泥、钢筋等建筑材料，可以有效检测其纯度和质量。

四、其他检测方法除了上述常见的预制板材与结构件质量检测方法外，还有一些其他辅助性的检测手段也被广泛使用。

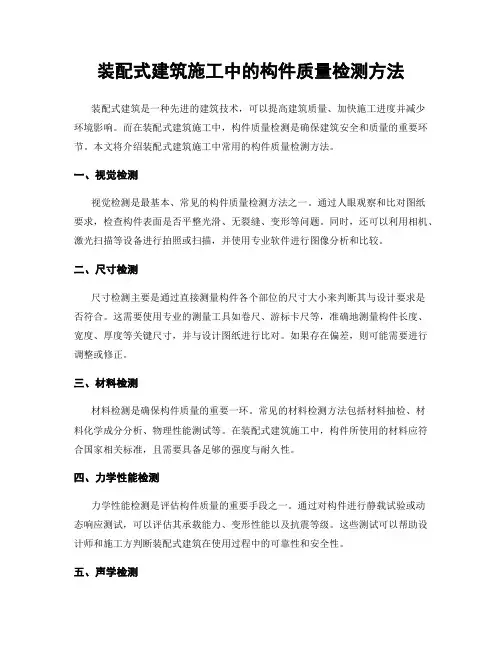

装配式建筑施工中的构件质量检测方法装配式建筑是一种先进的建筑技术，可以提高建筑质量、加快施工进度并减少环境影响。

而在装配式建筑施工中，构件质量检测是确保建筑安全和质量的重要环节。

本文将介绍装配式建筑施工中常用的构件质量检测方法。

一、视觉检测视觉检测是最基本、常见的构件质量检测方法之一。

通过人眼观察和比对图纸要求，检查构件表面是否平整光滑、无裂缝、变形等问题。

同时，还可以利用相机、激光扫描等设备进行拍照或扫描，并使用专业软件进行图像分析和比较。

二、尺寸检测尺寸检测主要是通过直接测量构件各个部位的尺寸大小来判断其与设计要求是否符合。

这需要使用专业的测量工具如卷尺、游标卡尺等，准确地测量构件长度、宽度、厚度等关键尺寸，并与设计图纸进行比对。

如果存在偏差，则可能需要进行调整或修正。

三、材料检测材料检测是确保构件质量的重要一环。

常见的材料检测方法包括材料抽检、材料化学成分分析、物理性能测试等。

在装配式建筑施工中，构件所使用的材料应符合国家相关标准，且需要具备足够的强度与耐久性。

四、力学性能检测力学性能检测是评估构件质量的重要手段之一。

通过对构件进行静载试验或动态响应测试，可以评估其承载能力、变形性能以及抗震等级。

这些测试可以帮助设计师和施工方判断装配式建筑在使用过程中的可靠性和安全性。

五、声学检测声学检测主要是针对保温隔音效果进行评估。

装配式建筑通常使用预制保温隔音材料，而通过声学测试可以检验这些材料在降低噪音和保持室内舒适环境方面的效果。

六、耐久性能检测耐久性能是衡量装配式建筑质量的重要指标之一。

常见的耐久性能检测包括水密性测试、气密性测试、抗腐蚀测试等。

这些测试可以帮助确定构件在长期使用过程中是否会出现渗漏、腐蚀等问题，并采取相应的防护措施。

七、施工工艺检测施工工艺检测主要是对施工质量进行评估。

包括焊缝检测、连接强度测试、渗透试验等。

通过这些检测，可以确保装配式建筑的构件在安装过程中能够牢固连接，并具备足够的承载能力。

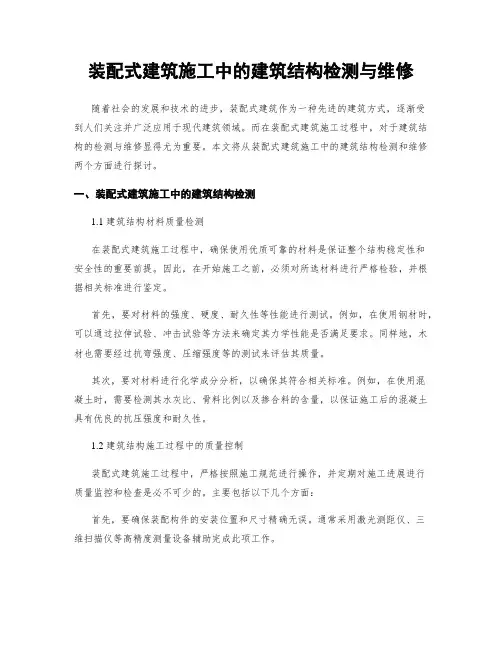

装配式建筑施工中的建筑结构检测与维修随着社会的发展和技术的进步，装配式建筑作为一种先进的建筑方式，逐渐受到人们关注并广泛应用于现代建筑领域。

而在装配式建筑施工过程中，对于建筑结构的检测与维修显得尤为重要。

本文将从装配式建筑施工中的建筑结构检测和维修两个方面进行探讨。

一、装配式建筑施工中的建筑结构检测1.1 建筑结构材料质量检测在装配式建筑施工过程中，确保使用优质可靠的材料是保证整个结构稳定性和安全性的重要前提。

因此，在开始施工之前，必须对所选材料进行严格检验，并根据相关标准进行鉴定。

首先，要对材料的强度、硬度、耐久性等性能进行测试。

例如，在使用钢材时，可以通过拉伸试验、冲击试验等方法来确定其力学性能是否满足要求。

同样地，木材也需要经过抗弯强度、压缩强度等的测试来评估其质量。

其次，要对材料进行化学成分分析，以确保其符合相关标准。

例如，在使用混凝土时，需要检测其水灰比、骨料比例以及掺合料的含量，以保证施工后的混凝土具有优良的抗压强度和耐久性。

1.2 建筑结构施工过程中的质量控制装配式建筑施工过程中，严格按照施工规范进行操作，并定期对施工进展进行质量监控和检查是必不可少的。

主要包括以下几个方面：首先，要确保装配构件的安装位置和尺寸精确无误。

通常采用激光测距仪、三维扫描仪等高精度测量设备辅助完成此项工作。

其次，要加强现场焊接质量监管。

对于需要焊接的部位，必须保证焊接接头牢固可靠，并通过超声波检测等方法排查存在缺陷的焊点。

另外，在装配式建筑施工现场应设立专门的检验室进行物理性能测试。

由专业人员对材料进行抽样检测，如钢筋的抗拉强度、水泥的凝结时间等，确保其质量符合标准。

一、装配式建筑施工中的建筑结构维修2.1 定期检查与维护为了保证装配式建筑的结构安全和性能稳定，需要定期进行检查和维护工作。

主要包括以下内容：首先，要定期检查建筑物结构是否出现裂缝、腐蚀等情况。

特别是在装配式构件之间连接部位，需要仔细观察是否有松动、变形等现象，并及时采取相应措施进行修复。

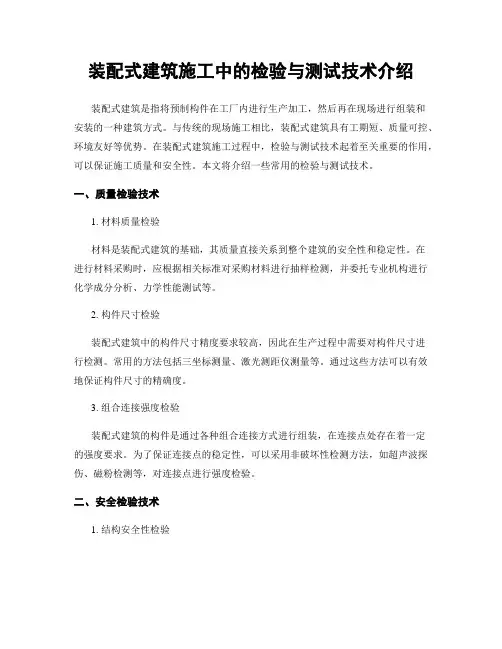

装配式建筑施工中的检验与测试技术介绍装配式建筑是指将预制构件在工厂内进行生产加工，然后再在现场进行组装和安装的一种建筑方式。

与传统的现场施工相比，装配式建筑具有工期短、质量可控、环境友好等优势。

在装配式建筑施工过程中，检验与测试技术起着至关重要的作用，可以保证施工质量和安全性。

本文将介绍一些常用的检验与测试技术。

一、质量检验技术1. 材料质量检验材料是装配式建筑的基础，其质量直接关系到整个建筑的安全性和稳定性。

在进行材料采购时，应根据相关标准对采购材料进行抽样检测，并委托专业机构进行化学成分分析、力学性能测试等。

2. 构件尺寸检验装配式建筑中的构件尺寸精度要求较高，因此在生产过程中需要对构件尺寸进行检测。

常用的方法包括三坐标测量、激光测距仪测量等。

通过这些方法可以有效地保证构件尺寸的精确度。

3. 组合连接强度检验装配式建筑的构件是通过各种组合连接方式进行组装，在连接点处存在着一定的强度要求。

为了保证连接点的稳定性，可以采用非破坏性检测方法，如超声波探伤、磁粉检测等，对连接点进行强度检验。

二、安全检验技术1. 结构安全性检验在装配式建筑的施工过程中，应注意对整个结构的安全性进行检验。

包括架设完成后的整体静力分析、动力分析等。

通过这些检验可以发现并排除结构设计和施工过程中可能存在的安全隐患。

2. 防火安全性检验防火是装配式建筑中一个重要的安全问题，因此在施工过程中需要对防火材料进行质量和效果方面的检验。

常用的方法包括防火涂料耐火极限试验、热辐射试验等。

3. 施工人员培训与考核装配式建筑有别于传统建筑，对施工人员提出了更高的要求。

为了确保施工质量和安全性，应制定相应的培训计划，并在实际操作中严格考核。

只有经过培训和考核合格的施工人员才能参与装配式建筑的施工。

三、环境检验技术1. 噪声污染检测装配式建筑的施工过程中会伴随着一定的噪声污染。

为了保护周围居民的生活质量，需要对施工场地进行噪声检测，并采取相应的控制措施。

装配式建筑施工技术的检测与评估方法简介装配式建筑已成为现代建筑领域的一项重要技术，其具有节约时间、提高质量和环保等优势。

然而，在实际施工过程中，装配式建筑也存在一些潜在问题，如连接处强度不足、密封性能差等。

因此，进行装配式建筑施工技术的检测与评估是确保其安全可靠运行的关键。

一、材料检测1.1 板材质量检测装配式建筑中常用的板材有钢结构板、水泥纤维板等。

对于钢结构板，需要进行外观质量检查、厚度测量和抗拉强度测试等。

水泥纤维板则需要进行水分含量检测和抗折强度测试等。

1.2 连接件质量检测连接件是装配式建筑施工中起连接作用的关键部件。

常见的连接件有螺栓和焊接件等。

螺栓需要进行硬度测试和拉伸试验来判断其强度和可靠性；焊接件则需要进行外观质量检验和金属相组织分析等。

二、安装过程监测2.1 基础施工质量监测装配式建筑的基础施工是整个工程的基础，因此需要进行质量监测。

包括地基承载力测试、土壤水分含量测量等，确保基础构件的稳定性和可靠性。

2.2 结构安装过程监测在整个结构安装过程中，需要进行连接点的检查与调整。

使用激光仪等现代化设备对连接处进行准确度检验，并及时发现并修正问题，以确保整体结构的稳定性和精确度。

三、整体性能评估3.1 抗震能力评估装配式建筑在抗震方面具有一定优势，但仍需对其抗震能力进行评估。

通过使用振动台等设备模拟地震情况，并对装配式建筑进行动态响应分析和强度验算，以确保其在实际地震条件下的稳定性和安全性。

3.2 综合耐久性评估综合耐久性是评估装配式建筑寿命和使用品质的关键指标之一。

需要检查材料的耐候性、防水性能和防腐性等，并进行模拟环境条件下的实验测试，以评估其长期使用效果。

四、质量验收装配式建筑施工完成后，需要进行质量验收。

通过对整个建筑结构的力学性能测试、外观检查和功能测试等，确保其达到设计要求和标准，符合相关规定。

同时，在装配式建筑施工技术的检测与评估过程中，还需注意以下几个方面：1. 根据不同类型、材料的装配式建筑采用相应的检测方法，并遵循相关国家和行业标准。
