eTrex Venture（中文）——奇遇使用手册合众思壮隆重推出中文输入功能完善面积计算器人性化界面第一章序言说明书介绍感谢您购买eTrex Venture（奇遇）GPS接收机——我们不停努力的结果，为了可以使您的新型GPS接收机发挥最大的用途，并且了解所有的操作细节，您可以花些时间阅读一下本手册。
手册由四部分组成：一、序言部分二、速查部分介绍了一些Venture的细节、主要操作页面和基本导航方式三手册部分提供了使用Etrex Venture 的所有细节。
四、附录部分包括一些有关附件，说明书，维修向导，主题索引等方面的信息。
标准配置包括主机1个牵引绳索1根中文说明书1本本手册中，所有的按键将使用黑体字，所有的菜单选项将用“”括起来。
GPS介绍全球定位系统（Global Positioning System - GPS）是美国从本世纪70年代开始研制，历时20年，耗资200亿美元，于1994年全面建成，具有在海、陆、空进行全方位实时三维导航与定位能力的新一代卫星导航与定位系统。
经近10年我国测绘等部门的使用表明，GPS以全天候、高精度、=自动化、高效益等显著特点，赢得广大测绘工作者的信赖，并成功地应用于大地测量、工程测量、航空摄影测量、运载工具导航和管制、地壳运动监测、工程变形监测、资源勘察、地球动力学等多种学科，从而给测绘领域带来一场深刻的技术革命。
随着全球定位系统的不断改进，硬、软件的不断完善，应用领域正在不断地开拓，目前已遍及国民经济各种部门，并开始逐步深入人们的日常生活。
GPS系统的特点:1、全球，全天候工作：能为用户提供连续，实时的三维位置，三维速度和精密时间。
不受天气的影响。
2、定位精度高：单机定位精度优于10米，采用差分定位，精度可达厘米级和毫米级。
3、功能多，应用广：随着人们对GPS认识的加深，GPS不仅在测量，导航，测速，测时等方面得到更广泛的应用，而且其应用领域不断扩大GPS发展历程GPS实施计划共分三个阶段：第一阶段为方案论证和初步设计阶段。
HY-N系列网络时间服务器使用手册烟台开发区远大恒宇科技有限公司目录一、产品简介 (2)1概述 (2)2系统基本功能 (2)3系列配置说明 (3)4系统工作原理 (3)5系统应用组成 (4)6性能指标 (4)7服务器前后面板说明 (6)8应用范围 (10)二、服务器硬件安装和GPS天线安装说明 (11)1 服务器硬件安装 (11)2 GPS天线安装说明 (11)3 开关机 (13)三、服务器配置说明 (13)1 网络接口IP地址设置 (13)2 软件升级 (15)3 用户登录密码更改 (16)四、客户端安装和设置说明 (17)1、WINDOWS 9X/NT操作系统 (17)2、WINDOWS 2000操作系统 (19)3、WINDOWS XP/2003操作系统 (20)4、SUN SOLARIS 8操作系统 (21)5、LINUX操作系统 (22)6、HP-UNIX操作系统 (23)7、IBM AIX V5.2操作系统 (23)8、CISCO路由器和交换机 (24)9、RS6000 系统 (25)五、注意事项和故障处理 (25)六、附页 (26)七、保修卡 (27)一、产品简介1概述随着科学技术与国民经济的发展，各行各业对标准时间与标准频率的需求也日益增长，尤其在我国基础行业──通讯、电力和交通的高速发展中更加突出。
在"时间就是金钱"的时代，保持时间的正确性是一项十分重要的基础工作。
由烟台开发区远大恒宇科技有限公司独立设计并开发的HY-N系列网络时间服务器是专门采用NTP协议同步整个网络的服务器和工作站时钟的高品质产品。
在当今飞速发展的网络时代，网络数据文件的读取和存贮，网上的结、付账系统，电子商务系统，网上B2B系统，数据库的保存及维护以及许多必不可少的网络应用都无法离开高精度的同步时钟。
HY-N系列的出现标志着同步技术的一大突破，它结合高速大容量的网络接口，并基于互联网的用户接口，支持多种网络协议，对造就真正的时间同步网络具有非常重大的意义。
GPS对时专题介绍说明文档文件名称GPS对时专题介绍文件说明无版本记录GPS对时介绍说明文档一、GPS装置介绍我们常用的都是烟台恒宇的GPS卫星同步时钟1、前面板说明：（图1）（1）液晶显示屏，主要显示当前时间、接收到卫星信号的个数。
（2）POWER: 电源指示灯，接通电源即亮。
（3）PPS: 秒脉冲指示灯，每秒闪亮。
接通电源， PPS指示灯（绿）长亮，表示GPS正在搜索卫星，尚不能提供精确的时间， 秒脉冲输出接口无输出。
当GPS 跟踪上卫星后，PPS灯每秒闪亮一次。
（4）PPM: 分脉冲指示灯，每分钟闪亮。
（5）PPH: 时脉冲指示灯，每小时闪亮。
（6）GPS: 定位指示灯，系统处于定位状态时亮。
（7）ALARM: 报警指示灯，没有卫星信号时此灯会亮。
2、后面板说明1 2 3 4 5 6 7 8（图2）（1）电源开关（2）电源插座(AC/DC85～265V) （3）保险管座（4）COM1、COM2：RS232串口 （5）COM3、COM4：RS422串口（6）PPS / PPM：空节点方式的秒/分脉冲输出接口，+ 端为C 极，- 端为E 极，C 、E 间外接电压Vce＜30V，允许电流Ice＜50mA（7）IRIG-B：TTL 方式的IRIG-B 码输出，芯 — 信号，外壳 — 地 （8）GPS 天线输入接口3、通信接口输出引脚示意图:RS-232 RS-422/4853456789123456789122---RXD 2---T+ 3---TXD 3---T-5---GND 5---GND（图3）4、常见故障处理（1）打开电源开关，若液晶无任何显示，请检查电源是否有电，电源线、电源插座及保险管等接触是否良好。
（2）串口无信息输出时，请检查串口线引脚是否正常，接口与装置连接状态是否良好，通信格式及波特率设定是否正确。
（3）长时间不定位，请检查天线安装是否正确，天线接口与装置连接是否牢固。
（4）PCI 板卡的简单故障排除●PPS指示灯不亮，请检查板卡是否插紧， 微机是否上电。
网络模块和北斗模块使用说明书烟台开发区远大恒宇科技有限公司目录一、N1、N3 NTP SERVER UNIT模块配置说明 (2)（一）网络接口IP地址设置 (2)（二）软件升级 (3)（三）监测数据上传网络时间服务器端设置 (5)（四）用户登录密码更改 (8)二、N6 NTP SERVER UNIT模块配置说明 (8)三、N1、N3、N6 NTP SERVER UNIT模块客户端软件安装和设置说明 (13)1、WINDOWS 9X/NT操作系统 (13)2、WINDOWS 2000操作系统 (15)3、WINDOWS XP/2003操作系统 (16)4、SUN SOLARIS 8操作系统 (17)5、LINUX操作系统 (18)6、HP-UNIX操作系统 (19)7、IBM AIX V5.2操作系统 (19)8、CISCO路由器和交换机 (20)9、rs6000 系统 (21)四、N5 MONITOR UNIT配置和网络对时软件使用说明 (22)1、设置服务器的IP地址、子网掩码和网关地址 (22)2、N5模块网络时间同步软件使用说明 (23)五、N7 PTP SERVER UNIT模块配置说明 (26)六、G4、G10 INPUT UNIT北斗卫星模块初始化设置 (28)七、G8 INPUT UNIT交流B码模块年初始化设置 (30)八、G8 INPUT UNIT B码（DC）模块时延补偿值设置 (32)九、G32 INPUT UNIT NTP输入设置 (33)一、N1、N3 NTP SERVER UNIT模块配置说明（一）网络接口IP地址设置1、网络接口ntp1默认网络地址为：192.168.0.254，网络接口ntp2默认网络地址为：192.168.1.254，网络接口ntp3默认网络地址为：192.168.2.254，掩码都是255.255.255.0。
注意：ntp1，ntp2，ntp3的IP地址不能重复要进行有效校时，首先要设置网络时间服务器的IP地址。
HY-8000网络模块和北斗模块使用说明书V21烟台开发区远大恒宇科技有限公司目录一、N1、N3 NTP SERVER UNIT模块配置讲明3（一）网络接口IP地址设置3（二）软件升级4（三）监测数据上传网络时刻服务器端设置4（四）用户登录密码更换5二、N6 NTP SERVER UNIT模块配置讲明6三、N1、N3、N6 NTP SERVER UNIT模块客户端软件安装和设置讲明91、WINDOWS 9X/NT操作系统92、WINDOWS 2000操作系统 103、WINDOWS XP/2003操作系统 114、SUN SOLARIS 8操作系统125、LINUX操作系统 136、HP-UNIX操作系统147、IBM AIX V5.2操作系统148、CISCO路由器和交换机 159、rs6000 系统15四、N5 MONITOR UNIT配置和网络对时软件使用讲明171、设置服务器的IP地址、子网掩码和网关地址172、N5模块网络时刻同步软件使用讲明17五、N7 PTP SERVER UNIT模块配置讲明18六、G4、G10 INPUT UNIT北斗卫星模块初始化设置19七、G8 INPUT UNIT交流B码模块年初始化设置20八、G8 INPUT UNIT B码（DC）模块时延补偿值设置21九、G32 INPUT UNIT NTP输入设置22一、N1、N3 NTP SERVER UNIT模块配置讲明（一）网络接口IP地址设置网络接口ntp1默认网络地址为：192.168.0.254，网络接口ntp2默认网络地址为：192.168.1.254，网络接口ntp3默认网络地址为：192.168.2.254，掩码差不多上255.255.255.0。
注意：ntp1，ntp2，ntp3的IP地址不能重复要进行有效校时，第一要设置网络时刻服务器的IP地址。
第一把操纵运算机的网络地址设置为和网络接口1同一网段内的有效地址，如：192.1 68.0.21，子网掩码为255.255.255.0。
GPS网络对时设置详细版GPS网络对时装置IP地址的说明使用前请详细阅读本说明以免造成设备损坏本GPS装置（全球卫星定位系统）将获取的标准时钟信号信息在网络中传输，网络中需要时间信号的设备如计算机，控制器等设备就可以与标准时钟信号同步，实现网络授时功能。
标准的时钟信息通过TCP/IP网络传输，本网口支持多种流行的时间发布协议，如NTP,time/UDP。
本装置使用非常简单，将本装置网络口接于HUB上，整个网络就能时间同步了。
对于Win9x,Winme Win2000客户，系统不带网络校时服务，可用我们提供支持SNTP协议的授时客户端软件，对于Win NT,WinXP,Win7，UNIX,LINUX,操作系统自带网络校时服务，只需启动校时服务即可。
本对时装置设备可以以太网口远程登陆进行设置模块的IP地址及工作方式。
注意: a 本装置的网络模块在使用前必须获得唯一的IP地址才能进行远程设置和正常工作b对于使用Win9x,Winme Win2000操作系统的用户必须使用我们提供的第三方对时软件方可正确对时c 如果遇到无法正确对时，请先试着在运行处ping一下分配给模块的IP 地址d在对时过程钟如果遇到报告RPC错误，请按如下步骤操作后再尝试能否正确对时：控制面板——管理工具——服务——Windows Time——将“启动类型”改为自动，“服务状态”改为已启动XP下NTP模块设置说明在XP中对NTP模块进行设置前，首先要在管理中打开windows time的服务。
如图所示：右键点击我的电脑，选择“管理”，进入界面选择“服务”，然后找到windows time，右键启动此项服务。
本产品IP和MAC的地址都必须为静态的，首先应设置客户端的IP地址，打开“本地连接”选择“属性”进入后选择“Internet协议(TCP/IP)”的“属性”，设置一个客户端的IP地址(此地址由客户提供)，确定退出即可。
然后我们开始设置NTP参数：打开“开始——附件——命令提示符”，如下图：1.首先arp –s IP地址(客户自定) MAC地址(由厂家提供)，举个例子：arp –s192.168.1.123 00-03-b9-71-3e-2d;2.运行arp –a命令，查看是否定义成功，成功后如图所示：图中第一行即为刚刚设置成功的对应地址；3.键入telnet 192.168.1.123 1,此时应很快给出错误信息，可以不用理会；4.继续键入telnet 192.168.1.123 9999,应看到下图再按下回车键进入下面所示的设置菜单5.选择“0 server configuration”(服务器配置)，键入第一步设置的IP地址，如下图：入，否则直接回车；设置，一般是回车直接跳过；Change telnet config password(更改telnet设置密码)，根据情况自定，否则直接回车；6.设置完毕，选择“9 Save and exit”保存后退出，如图所示；7.打开“更改日期和时间”，进入“Internet时间”，勾选“与Internet时间服务器同步”，将输入框中的服务器改为NTP对应的IP 地址，点击“立即更新”提示与192.168.1.123同步成功，说明设备对时功能可以实现，确定退出即可。

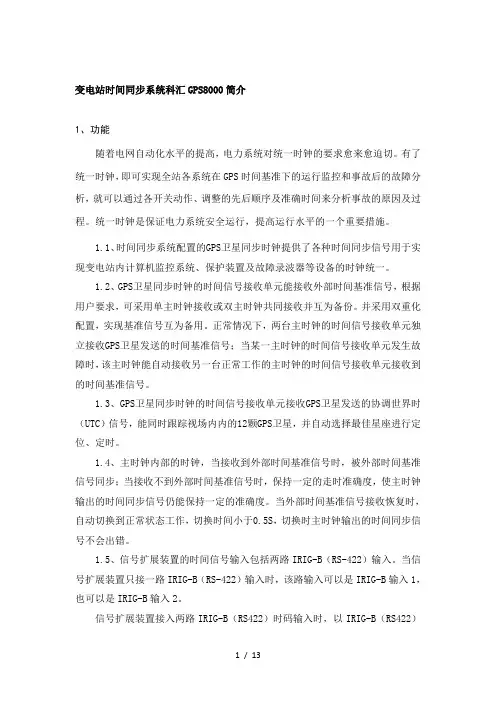

变电站时间同步系统科汇GPS8000简介1、功能随着电网自动化水平的提高，电力系统对统一时钟的要求愈来愈迫切。
有了统一时钟，即可实现全站各系统在GPS时间基准下的运行监控和事故后的故障分析，就可以通过各开关动作、调整的先后顺序及准确时间来分析事故的原因及过程。
统一时钟是保证电力系统安全运行，提高运行水平的一个重要措施。
1.1、时间同步系统配置的GPS卫星同步时钟提供了各种时间同步信号用于实现变电站内计算机监控系统、保护装置及故障录波器等设备的时钟统一。
1.2、GPS卫星同步时钟的时间信号接收单元能接收外部时间基准信号，根据用户要求，可采用单主时钟接收或双主时钟共同接收并互为备份。
并采用双重化配置，实现基准信号互为备用。
正常情况下，两台主时钟的时间信号接收单元独立接收GPS卫星发送的时间基准信号；当某一主时钟的时间信号接收单元发生故障时，该主时钟能自动接收另一台正常工作的主时钟的时间信号接收单元接收到的时间基准信号。
1.3、GPS卫星同步时钟的时间信号接收单元接收GPS卫星发送的协调世界时（UTC）信号，能同时跟踪视场内内的12颗GPS卫星，并自动选择最佳星座进行定位、定时。
1.4、主时钟内部的时钟，当接收到外部时间基准信号时，被外部时间基准信号同步；当接收不到外部时间基准信号时，保持一定的走时准确度，使主时钟输出的时间同步信号仍能保持一定的准确度。
当外部时间基准信号接收恢复时，自动切换到正常状态工作，切换时间小于0.5S，切换时主时钟输出的时间同步信号不会出错。
1.5、信号扩展装置的时间信号输入包括两路IRIG-B（RS-422）输入。
当信号扩展装置只接一路IRIG-B（RS-422）输入时，该路输入可以是IRIG-B输入1，也可以是IRIG-B输入2。
信号扩展装置接入两路IRIG-B（RS422）时码输入时，以IRIG-B（RS422）输入1作为该扩展装置的外部时间基准，IRIG-B（DC）输入2作为后备。
一概述随着电力系统自动化技术的发展,系统对时间统一的要求越来越迫切,对时间的同步精度也越来越高。
我们研制的GPS系列电网标准时间同步钟就是专门为电力系统的自动化提供高精度时间基准的时间同步设备。
该设备以美国导航星全球定位系统(GPS)为时间基准,时间同步精度1US。
它选用美国专业生产厂家生产的GPS接收机部件进行二次开发研制而成。
它可以同时跟踪视场内的12颗GPS卫星，自动选择最佳星座进行定位、定时，输出与协调世界时UTC时间同步精度为1US的秒(1PPS)，分(1PPM)，时(1PPH)定时脉冲和北京时间的钟面，还可实现工频量的测量，并接照二种格式经4个RS232串行口分别输出日期，时间，周波钟，周波数，钟差，安全运行天数等信息。
供电力系统需要标准时间尺度的各种自动化装置选用。
本设备采用软硬件结合的技术设计，充分利用GPS接收组件的潜力。
因此系统具有可靠性高，功能多，精度高，性价比好和操作方便等特点，完全可以满足电力系统时间同步要求。
它的使用推广，将大大促进和提高电力系统的事故分析，故障测距和继电保护等自动化技术的发展。
二技术指标1.接收频率：1575.42MHZ，可同时跟踪8-12颗ＧＰＳ卫星。
2.天线射频灵敏度：－166dbw,天线配带8.5米馈线。
长度不够，用户可自行延长。
但应选用在1.56GHZ频率每米衰减不超过0.7db的同轴电缆，延长电缆的衰减以不超过5db为限。
3.捕获时间：20秒--2分钟4.1PPS输出：定时准确度: 1us 电平:TTL电平极性: 正脉冲脉宽:约100ms阻抗: 50Ω路数:一路前沿: <20ns5.1PPM输出：定时准确度: 1us 电平: TTL电平极性: 正脉冲脉宽: 约1s阻抗: 50Ω前沿: <20ns6.1PPH输出：定时准确度: 1us 电平: TTL电平极性: 正脉冲脉宽: 约1s阻抗: 50Ω前沿: <20ns7.周波测量精度: 0.001周,8. 工频钟: 50HZ 市电驱动运行的时钟，开机时与标准钟同步。
创想京典InnoClock系列GPS母钟功能及操作指南功能特点：独有特色✧支持农历✧双机热备份功能（选项）✧支持远程操作维护（选项）✧服务器校时软件支持SNTP协议12通道GPS卫星接收，锁定迅速；可设置时区；可设置延时，用于补偿传输延时，或与CCTV时间对齐，范围前后±99.99s；1U19”标准机箱，年、月、日、星期、农历、时、分、秒显示；国标内嵌时码电视信号输出；输出时间信号包括公历（年、月、日、星期、时、分、秒），农历（月，日）；创想京典内置高稳温补晶振，年漂移小于1ppm，提供极高的自守时精度（选项）；输出接口RS-232或RS422，可用于子钟校时、计算机网络校时，传输距离几百米至几千米；可以提供多种方便灵活的传输方式，包括无线及电力线等； 提供计算机网络校时软件，支持标准SNTP协议；大容量蓄电池，在主电源掉电的情况下，还可输出时码480小时（选项）。
操作指南1）开机说明设备通电前，接入GPS接收天线，设备方可正常运行。
2）时区调整时区调整功能通过面板右侧的按键完成。
操作分为三步：1、按一下设置键，观察左侧小数码管显示“01”右侧大数码管显示时区，系统默认设置为“东八区”；2、通过增加和减少键调整时区，若创想京典需调整为“西几区”则一直按“减少键”；3、时区调整完，按确认键进行参数保存。
3）延时调整延时调整功能通过面板右侧的按键实现。
操作分为三步:1、按两下设置键，观察左侧小数码管显示“02”右侧大数码管显示延时参数，系统默认设置为“0000”；2、通过增加和减少键调整延时，当右侧大数码管显示“0000”时，按增加键系统将进行“正延时”调整。
按减少键系统将进行“负延时”调整。
最小调整单位为“10毫秒延时调整范围：“+99.99秒”；3、延时调整完，按确认键进行参数保存。
4）右侧三个指示灯的功能说明红灯：电源指示灯。
设备采用交流电和电池两种方式供电，在交流电断电时，由电池提供电源（此时面板日期时间不2创想京典显示）。
目录第一章软件简介及简易操作流程 (1)1.1 道路版简介 (1)1.2 电力版简介 (5)1.3 软件简易操作流程 (9)第二章项目 (24)2.1项目信息 (24)2.2坐标系统 (25)2.3记录点库 (25)2.4放样点库 (26)2.5控制点库 (28)2.6电力点库 (29)2.7横断面点库 (30)2.8更新点库 (31)第三章 GPS (32)3.1连接GPS (32)3.2演示模式 (33)3.3位置信息 (34)3.4卫星信息 (35)3.5差分站信息 (37)3.6天线设置 (37)3.7基准站设置 (38)3.8移动站设置 (42)3.9远端设置基准站 (46)3.10接收机信息 (47)3.11数据调试 (48)第四章参数 (49)4.1坐标系统 (49)4.2参数计算 (52)4.3 点校验 (54)第五章工具 (56)5.1角度换算 (56)5.2坐标换算 (56)5.3面积计算 (57)5.4距离方位 (58)5.5间接测量 (58)第六章测量 (61)6.1碎部测量 (61)6.2点放样 (66)6.3线放样 (68)第七章道路 (73)7.1平面设计与文件编辑 (73)7.2纵断面设计与文件编辑 (78)7.3横断面设计与文件编辑 (78)7.4道路放样 (80)7.5横断面采集 (82)第八章配置 (84)8.1软件配置 (84)8.2配色方案 (84)第九章符号释义 (87)9.1一般符号 (87)9.2按钮图形 (87)9.3当前位置信息栏 (88)9.4电量状态栏 (88)9.5卫星状态栏 (89)9.6解状态/质量栏 (89)第十章 GIS+手簿及与电脑通讯 (90)10.1 GIS+手簿 (90)10.2安装GIS+手簿连接软件 (92)10.3 GIS+手簿与电脑通讯 (96)第十一章附录 (99)11.1键盘输入 (99)11.2点信息录入 (99)11.3快捷键 (100)11.4 文件格式（道路文件） (100)11.5文件格式（点库） (102)11.6 程序结构与路径 (103)11.7 V8/v9简易硬件操作 (104)11.8 仪器常见问题及解决方法 (107)第十二章电力 (108)12.1电力作业流程简介 (108)12.2 电力勘测 (109)12.3 塔杆放样 (116)12.4 Hi-Convert数据格式转换软件 (119)第一章软件简介及简易操作流程1.1 道路版简介Hi-RTK Road软件是中海达公司最新开发出的一款基于道路施工测量的多功能手簿软件， Hi-RTK Road软件基道路工程测量行业的应用需求，广泛征集行业客户的建议，集实际工程经验和GPS作业优势于一体，是中海达测绘专业开发人员和广大客户智慧的结晶。
HY-8000 卫星时间同步系统使用手册烟台远大恒宇科技有限公司目录1.装置的用途及特点 (1)1.1 用途 (1)1.2 特点 (1)2.技术指标 (3)2.1 物理参数 (3)2.2 环境条件 (4)2.3 电磁兼容性 (4)2.4 供电电源 (5)2.5 平均无故障间隔时间MTBF (5)2.6 时间信号输入输出接口 (6)2.7 标准时钟装置核心GPS接收器的指标 (7)2.8 输出信号定时精度指标 (8)2.9 接口规范 (9)2.10 告警信号 (13)2.11 卫星失步时内部守时钟精度的稳定度 (13)2.12 引用标准 (14)3.HY-8000 GPS时间同步系统组成和模块介绍 (15)3.1 HY-8000 GPS时间同步系统组成 (15)3.2 装置的结构和模块介绍 (16)3.3 工作状态指示 (38)3.3.1 标准时间同步钟本体指示灯 (38)3.3.2 GPS卫星同步时钟指示灯 (39)4.装置的安装及操作说明 (40)4.1 GPS天线的安装说明 (40)4.2北斗天线安装说明 (42)4.3 装置的安装位置 (42)4.4 投入及运行 (42)4.5 安装避雷器 (44)5.装置的故障与维修 (44)5.1 告警 (44)5.2 时间信号的保持和切换 (45)5.3 可维修性 (45)5.4 安全性 (45)5.5 装置的维修 (46)6.附录一、HY-8000系列 GPS时间同步系统选型表 (47)HY-8000 GPS时间同步系统1.装置的用途及特点HY-8000 GPS时间同步系统是根据《华东电网统一时钟系统技术规范》、《广东电网变电站GPS时间同步系统技术规范》和《上海电网GPS时间同步系统技术原则和运行管理规定》设计的时间同步系统，它由标准时间同步钟本体和时标信号扩展装置组成，可集中或单独组屏。
时标信号扩展装置包括脉冲、时间报文、DCF77、B码和NTP扩展模块，扩展装置可根据实际需要组合。
该系统利用GPS（全球卫星定位系统）、北斗或IRIG-B（DC）码发送的秒同步信号和时间信息，向电力系统各种系统和自动化装置（如调度自动化系统、微机继电保护装置、故障录波器、事件顺序记录装置、远动装置、计算机数据交换网、雷电定位系统等）提供精确的时间信息和时间同步信号。
1.1 用途HY-8000 GPS时间同步系统主要用途如下：1、为电力系统提供标准时间和时间同步信号2、用作各级电力公司（电力局）机关和所属调度所、发电厂、变电站等单位的挂钟。
1.2 特点1、与外同步时钟信号同步精度高，同步精度优于±0.2μs。
采用多同步源自适应同步技术，同步精度优于±0.2μs。
2、采用冗余结构支持双GPS热备和双IRIG-B热备且装备有高精度守时时钟。
标准时间同步钟本体可同时接入GPS和1路IRIG-B码外同步信号，互为备用。
时标信号扩展装置可同时接入2路IRIG-B码外同步信号，互为备用。
主时钟和信号扩展装置都可采用了冗余化装置，保证了GPS时间同步系统的可靠性和稳定性。
3、模块化设计，多种输出接口，使用灵活方便。
可输出满足IEEE STD 1344-1995标准的IRIG-B(AC)码、IRIG-B(DC)码、可定义的时分秒脉冲空接点、时间报文信息，每12路为一组，可任意组合。
2U 装置最多可输出60路,4U装置最多可输出156路。
采用2U或4U 19”标准机箱，可单独组屏，为将来GPS时间同步信号的扩展提供了方便，便于维护和管理。
4、双CPU并行处理时间报文输出技术时间报文输出采用了双CPU并行处理技术，报文发送时刻为秒的准时沿，误差不大于+0.2ms。
5、高精度脉冲输出脉冲输出采用脉冲大电流发生电路，使光电隔离空接点能输出高精度的脉冲信号，误差不大于10μs。
6、高精度守时时钟采用闭环控制守时技术实现高精度守时时钟，守时精度可达到0.9μs/min。
7、采用无过冲IRIG-B(AC)码产生技术，产生高精度的IRIG-B(AC)码，精度可达5μs。
8、支持光纤或电缆级连输入和输出。
9、信号接收可靠性高，不受电站地域条件的限制。
10、所有信号输出口均经过光电隔离，电磁抗干扰达到III级标准。
11、有监视本装置运行状态的告警接点输出，包括电源消失告警、外同步信号消失告警、以及本装置自检异常告警。
12、LCD显示日期和时间及外同步信息。
13、具有电网频率测量功能14、多卫星系统接入以及不同系统间的无缝切换，保证了授时系统的安全性及可靠性。
目前支持接入GPS、北斗、格洛纳斯等卫星系统。
15、支持NTP（Network Time Protocol,网络时间协议）版本416、适应更多的组网方式,互备方式、主从方式等。
灵活多变的组网模式，适用于双钟或多钟互备、子母钟等方式。
2.技术指标2.1 物理参数2.1.1 机箱标准时间同步钟本体和时标信号扩展装置都采用标准19″机架式机箱，能牢固安装在配电盘内立柱上，高度为2U或4U。
机箱外壳有可靠接地点。
外形尺寸：435mm(W)×260mm(L)×89mm(H)（2U）435mm(W)×260mm(L)×178mm(H)（4U）颜色：计算机灰（RAL 7032）或用户指定。
重量：5kg2U机箱：4U机箱：2.1.2 天线接收天线和安装底座配套。
天线尺寸：直径95（mm）×高度128（mm）底座尺寸：90×30（mm）×高度110（mm）底座安装方式：阳管螺纹, 内径24（mm）×高度60（mm），底座安装位置：屋顶，可见大部分天空重量（包括安装底座）：3 kg电缆：RG-59 /RG-58型，标准长度30m，或用户指定。
2.2 环境条件2.2.1 主机工作环境工作温度：-25℃~ +55℃储存温度：-40℃~ +85℃湿度：5％~ 95%，不结露2.2.2 天线工作环境工作温度：-40℃~ +80℃储存温度：-45℃~ +90℃湿度：100%，结露2.3 电磁兼容性装置在变电站保护室和控制室的电磁场环境下能正常工作，符合“GB/T13926-1992 工业过程测量和控制装置的电磁兼容性”中有关规定的要求，达到Ⅲ级标准。
➢ 绝缘性能：GB/T13926-2002 Ⅲ级➢ 抗高频干扰：GB/T 15153.1-1998 Ⅲ~Ⅳ级➢ 抗快速瞬变干扰：GB/T 17626.4-1998 Ⅲ级➢ 抗静电放电干扰：GB/T 15153.1-1998 Ⅲ级➢ 抗工频磁场干扰：GB/T 17626.8-1998 Ⅴ级➢ 抗脉冲磁场干扰：GB/T 17626.9-1998 Ⅴ级➢ 抗阻尼振荡磁场干扰：GB/T 17626.10-1998 Ⅴ级➢ 抗射频电磁场辐射干扰：GB/T 17626.3-1998 Ⅲ级➢ 抗浪涌干扰：GB/T 15153.1-1998 Ⅲ级2.4 供电电源HY-8000 GPS时间同步系统采用交直流共用方式供电。
2.4.1 交流电源额定电压：单相220V，允许偏差-20% ～+20%；频率：50Hz，允许偏差±3Hz；波形：正弦，波形畸变不大于5%。
2.4.2 直流电源额定电压：220V、110V；允许偏差：-20% ～+20%；纹波系数：≤5%。
2.4.3 功率消耗不大于50W。
2.5 平均无故障间隔时间MTBF正常使用条件下无须维护。
MTBF：在正常使用条件下不小于50000h2.6 时间信号输入输出接口2.6.1 时间信号接收（输入）1）标准时间同步钟本体标准时间同步钟本体有一路GPS接口和1路IRIG-B（DC RS-422）时码接口。
第一路IRIG-B接口接收另一台标准同步钟发送的信号。
当标准时间同步钟本体同时正常接收GPS卫星定时信号和IRIG-B（DC RS-422）时码时，GPS发送的秒同步信号作为主时钟的外部时间基准，IRIG-B （DC RS-422）时码作为后备。
当GPS失步时，第一路IRIG-B（DC）接口接收的时间信号优选作为主时钟的外部时间基准。
GPS卫星同步时钟只支持一路GPS接口或一路IRIG-B接口。
2）时标信号扩展装置时标信号扩展装置用于当标准时间同步钟本体输出的时间同步信号不足时，提供所需的扩充单元以满足不同使用场合的需要。
时标信号扩展装置的时间信号输入有两路IRIG-B（DC RS-422）时码输入。
当时标信号扩展装置只接一路IRIG-B（DC RS-422）时码输入时，该路输入可以是IRIG-B（DC）输入1，也可以是IRIG-B（DC）输入2。
当时标信号扩展装置接入两路IRIG-B（DC）时码输入时，以IRIG-B（DC RS-422）输入1作为该时标扩展装置的外部时间基准，IRIG-B（DC RS-422）输入2作为后备。
2.6.2 时间信号输出标准时间同步钟本体、时标信号扩展装置能提供下列时间同步信号输出：1）1PPS和1PPM脉冲信号（TTL电平）输出，作为检测口2）可定义的1PPS、1PPM脉冲信号（空接点）或24V有源脉冲输出2）可定义的1PPS、1PPM脉冲信号（差分信号，即RS-422电平）3）时间日期报文串口（RS－232或RS-422）输出4）IRIG-B（DC RS－422）时码输出5）IRIG-B（DC TTL）时码输出6）IRIG-B(AC)时码输出7）DCF77（空节点）时码输出8）测频数据输出9）NTP网络输出各个输出之间相互隔离，各种同步信号的数量可根据实际需要组合，每个信号输出接口只能接入一台需授时的设备。
在共地无要求时，IRIG-B（DC RS－422）时码输出每路可接入8台需授时的设备。
2.7 标准时钟装置核心GPS接收器的指标2.7.1 GPS接收器的指标频率：1575.42MHz（L1信号）接收灵敏度：<-165 dBW同时跟踪：多至12个卫星装置冷起动时，不少于3颗卫星捕获时间：重新捕获<2S装置热起动时<15S装置冷起动时<45 S1PPS精度：优于200ns(绝对值)2.7.2内部电池内部电池为GPS接收模块的存储器提供备用电源。
电池类型：锂电池电池寿命：不小于25000小时2.7.3 北斗接收器的指标A 接收信号频率: 2491.75±4.08MHz(谱零点带宽)接收信号功率:C=-157.6dBW(天线口面I支路信号功率)仰角: 10゜～75゜接收载波频偏:≤±500Hz (C=-157.6dBW)接收伪码频偏:≤±0.2Hz (C=-157.6dBW)B 天线接收: 极化方式右旋圆极化波束宽度: E：10°～75° A：0°～360°圆极化轴比: ≤2电压驻波比: ≤1.5：1C 在－127.6dBm时,接收信号误码率：≤1×10－５D 接收灵敏度：－127.6dBmE 定时精度（单向）：≤100ns（1σ）2.8 输出信号定时精度指标2.8.1 标准时间同步钟本体输出信号2.8.2 时标信号扩展装置输出信号2.9 接口规范2.9.1 标准串行数据口：单向EIA标准RS-232C（RS-422/485）接口2.9.1.1时间输出数据内容和格式1(华东电网规范)每秒输出一次（一帧），每一帧中包括与秒脉冲前沿同步的标记。
