ADI奥贝球铁项目简介

S 应被严格限制，以保证球化成功，防止过 多的夹杂物产生和球化衰退。P促进脆性，为有 害元素。Mo 、Ni 、 Mn 、Cu 是由强变弱的促进 硬度的元素。Mn 应低于普通球墨铸铁，因为Mn 有显著的偏析倾向，致使石墨分布不均匀。Cu 可 以部分消除 Mn 的不利影响，在使用Cu 后，Mn 含量可放宽至0.5％。加入合金元素Cu 、Mo 、Ni 、Nb可以提高淬透性及力学性能。干扰元素Ti 、 Sn 、 Sb 、V 等破坏球形，要用稀土元素中和， 但Ce过多反球化，应加以控制。
1.2.3 等温淬火时间和奥氏体含碳量 在生产等淬球铁过程中，等淬时的长短起着主要作 用。在铁素体生核期，奥氏体接受铁素体生核与生长排 出的碳份，使得奥氏体中碳份由淬火时的0.8%-1.1%， 增加至1.2%-1.6%。这一碳份还不够使奥氏体在室温稳 定，还要在等温液中继续保温；在铁素体生长期，生长 的铁素体将更多的碳推入剩余奥氏体，使奥氏体碳浓度 增至1.8%-2.2%。这一碳浓度无论从热力学和动力学都 是稳定的。
1.1.3 铸造工艺 采用先进的成形方法和科学的浇冒口设计技 术，防止铸件产生缩孔、缩松、气孔、夹渣等隐 藏性缺陷。孔洞和显微缩松体积＜1％。只有提 供完善的原始铸件，才能保证等淬球铁高性能的 稳定性和可靠性。 铸铁水平连铸和金属型铸造是制造等淬球铁 原件先进的成形方法，这种方法铸件冷却快，石 墨球数又多、又圆整，不易产生铸造缺陷。
互相合作
共同发展
共同进步
等温淬火球铁（ADI）及其应用
等温淬火球墨铸铁（Austempering Ductile Iron)是将球墨铸铁加热至奥氏体温度（850－ 950℃）保温（1－2h）至奥氏体为碳所饱和， 然后急冷至使铸件不生成珠光体并高于马氏体 开始形成温度（Ms）, 在此温度（250－380℃ ）保持足够长的时间（1.5-3.5h）生成针状铁素 体和高碳奥氏体（称为奥氏铁素体）的热处理 态铸铁。等温淬火球墨铸铁简称等淬球铁（ ADI），国内也有称为奥氏体球铁，贝氏体球 铁，奥贝球铁。

１ 球磨 机 衬板 材 料 的选择
一
般 球磨 机 衬板 主要 失 效形 式 是 宏 观 断裂 、 形 、 料 磨 损 ， 变 磨 以及 磨球
小能 量 多次 冲击 造成 的 局部 缺损 。因 此 ， 磨 机 衬 板 制 造 材 料 应 有很 高 的 球 耐磨 性 和一 定 的抗 冲击 能力 。 由 于奥 贝球 铁化 学 成分 和热 处 理工 艺 的不 同 ， 硬度 、 其 抗拉 强 度和 抗 冲
３ 热 处 理 工 艺
图 １所 示 为 热 处 理 工 艺 ： 氏 奥
体化 在 台 车 箱 式 炉 中 进 行 ， 温 淬 等 火在 带 有强 力 机械 搅 拌 和强 制 风 冷 的盐 浴 炉 中进行 。为 使 同一 炉 产 品 不至 于 因进 出 盐浴 炉 先后 顺 序 差 别 而影 响 配 件 的 热 处 理 质 量 ， 以 采 所 用专 用 工具 实 现整 炉 产 品 同时 入 炉
球磨 机 是冶 金磨 矿 、 泥 、 电 等行 业用 得 最多 的 粉磨设 备 。据权 威部 水 发 门统计 ， 国 每年 在球 磨 机 上 消 耗 的 钢 铁 达 数 百 吨 。长 期 以来 ， 磨 机衬 我 球 板 、 球等 易 耗件 主要 使 用锰 系 、 系金 属作 为 制作 材 料 ， 磨 铬 寿命 较 短 ， 机 检 停 修频 繁 ， 重 影响 了生 产 。奥贝 球 铁作 为 我 国新 型耐 磨 材料 ， 严 具有 优 良的 力 学 和铸 造性 能 ， 良好 的耐 磨性 和抗 冲击 疲 劳 性 能 ， 生产 成 本 较 低 ， 延 长 且 对 球磨 机 检修 周期 ， 节能 降 耗 ， 高生 产率 ， 提 起到 了 积极 的推 动 作用 。
技 术 讲 座
铁道机 车车辆工人 第 １ ２ １ 年 （ ０ ０ ０ ０ ２ ０ １０ ０ ２ ２ １ ） １— ０ ８— ２

贝氏体球铁的研究现状与展望时间:2008-10-07贝氏体球墨铸铁，由于具有优异的综合力学性能，被誉为近30年来铸铁冶金方面的重大成就之一，被越来越广泛地应用于各工业部门。

本文综合介绍贝氏体球铁的研究和发展概况及其主要生产方法，旨在推动我国贝氏体球铁的研究和应用。

1 贝氏体球铁的产生、发展与应用贝氏体球铁主要分为两大类：一类是以奥氏体＋贝氏体为基体组织的贝氏体球铁，称为奥贝球铁(Austempered Ductile Iron)，简称ADI。

这种材料具有较高的强度高同时具有一定的耐磨性。

另一类是以贝氏体＋少量碳化物为基体组织的贝氏体球铁，称为贝氏体球铁(Bainite Ductile Iron)，简称BDI。

这种材料具有很好的耐磨性，同时具有一定的强度和韧性。

1949年W.W.Braidwood就曾预言，针状组织(贝氏体)铸铁可能是机械性能最好的铸铁。

随后，美国国际收割机公司于1952年曾用这种球铁代替铸造高锰钢生产军用履带。

但在此后的20年间，由于这种材料的需要有限，在工业生产中很少应用，致使它的发展基本上处于停滞状态。

直至60年代末70年代初，国际上才重新开始这种材料的研究， 1977年M.Johansson宣布芬兰Kymi-kymmene公司所属的Karkkila铸造厂开发了一种使用性能优异的新型球铁，即奥氏体－贝氏体球墨铸铁，并在美、英、法、加等13个国家申请了专利。

这一报导引起了广泛重视，各国从不同角度进行了规模巨大的研究工作。

目前生产贝氏体球铁的方法已由过去的等温淬火单一方法发展到连续冷却淬火和合金化铸态等多种方法。

我国是最早研究和应用贝氏体球铁的国家之一，一些高等院校和科研单位相继研制成功这种新材质并将其应用于生产实践。

贝氏体球铁优异的综合力学性使其具有非常广泛的用途，如用在耐磨、耐冲击、高强度、高韧性和耐疲劳的场合。

在大齿轮方面，贝氏体球铁甚至可以完全代替渗碳钢，在某些条件下比渗碳钢作用更好。

奥贝球铁工艺性能分析由于等温淬火球铁(ADI)优越可靠的静力学和动力学性能，以及降噪音的独特优势和兼具低成本的吸引力，使其在汽车、机械、建材、铁路、农机、军工、冶金、矿山等机械发挥着越来越重要的作用。

近年来，欧美发达国家的各类等淬球铁件产量正以每年15%的速度飞速增长，并且随着研究的不断深入，应用领域不断扩大，被称为“21世纪最具发展前景的金属材料”。

ADI高的强度/重量比是十分吸引人的，在合适的设计下，用ADI代替铝件可使零件重量相等或更轻。

在北美ADI 代替钢可节省30%以上。

ADI的模量是铝的2～3倍，屈服强度是铝的3倍，疲劳或强度是铝的5倍，而且具有良好的减震降噪效果。

ADI的研究和生产集中在三个主要问题：一是用于进行ADI处理的球铁铸件的生产，二是热处理（等温处理），三是ADI的性能。

所有影响铸态球铁的因素都影响ADI，有质量好的球铁才能有优质的ADI，生产ADI和铸态球铁的关键是要求球墨铸铁具有：稳定的化学成分；石墨球数不低于100个/cm2，球化率不低于90%，碳化物及夹杂不高于0.5%，显微缩松不高于1%，珠光体/铁素体的比例恒定。

只有在稳定的化学成分下才能有确定的热处理规范。

最终的组织是无碳化合物析出的针状组织。

奥氏体等温转变反应过程：第一阶段：工件淬入奥氏体等温盐浴中，起初，奥氏体无变化，短暂孕育期，针状铁素体在奥氏体中生长（增加奥氏体中含碳量），20～30min后，奥氏体中的碳增至1.2～1.6%（室温稳定，力学上不稳定，温度下降会转娈成马氏体），保温1～2小时后，奥氏体中的碳量增至1.8～2.2%（富碳奥氏体，热力学、力学上都稳定，理想的ADI组织），此时，ADI中高碳稳定奥氏体有两种形态：一是存在于针状铁素体之间的近似于等轴形的块状铁素体，二是存在于针状铁素体之间的薄片形的条状铁素体；第二阶段：铸件在盐浴中保温超过2～3小时后，高碳奥氏体将分解为更加稳定的铁素体和碳化物，碳化物的出现对ADI力学性能有害，主要是降低伸长率和韧性。

ADI及CADI介绍等温淬火球墨铸铁（Austempered Ductile Iron，简称ADI），是近四十年来发展起来的新一代球墨铸铁材料，被誉为“材料领域的高科技”。

它是通过将一定成分的球墨铸铁经过等温淬火后获得的以贝氏体型铁素体和富碳奥氏体为基体的高附加值铸件产品。

其具有优良的综合力学性能：（1）高强度、高韧性：根据美国ADI标准（ASTMA897/897M-06），ADI的σb可达到750~1600Mpa，而延伸率可达11%以上。

与普通球墨铸铁相比，在相同延伸率的情况下，ADI 的σb约为普通球墨铸铁的2倍；而在相同的σb的情况下，ADI 的δ约为普通球墨铸铁的2倍以上。

（2）轻量化 ADI的密度为7.1g/cm3，而钢的密度为7.8g/cm3。

这就意味着对于同一体积的零件，与钢件相比，ADI的重量要轻10%左右。

（3）噪音低 ADI中存在的石墨球具有很强的吸音性能，同时ADI的弹性模量（E=1700Mpa）比钢的弹性模量（E=2100Mpa）低约20%，具有好的吸震性。

（4）耐磨性好 ADI中存在大量的石墨球，具有较好的润滑作用，能降低摩擦系数和运转温度。

同时基体中存在的大量残余奥氏体，其中部分由于外力作用会转变为稳晶或微晶马氏体，提高了材料的表面硬度，导致ADI的中晚期寿命较高。

（5）价格成本低增进部件的强度，使它更加坚韧、更加轻巧以及更加耐磨，这样就可以减少部件生产所需的材料数量。

使用更少的材料意味着部件的原材料成本更低。

另外，ADI和钢材、铝材、镁材以及其材料相比都是相当廉价的材料。

带碳化物的等温淬火球墨铸铁（Carbdic austempered ductile iron，简称CADI），是在ADI的基础上加入一部分碳化物形成元素，如铬等，从而获得一部分碳化物，使得其在具有较高韧性的同时还具有较高的耐磨性。

ADI标准ADI化学成分推荐范围。

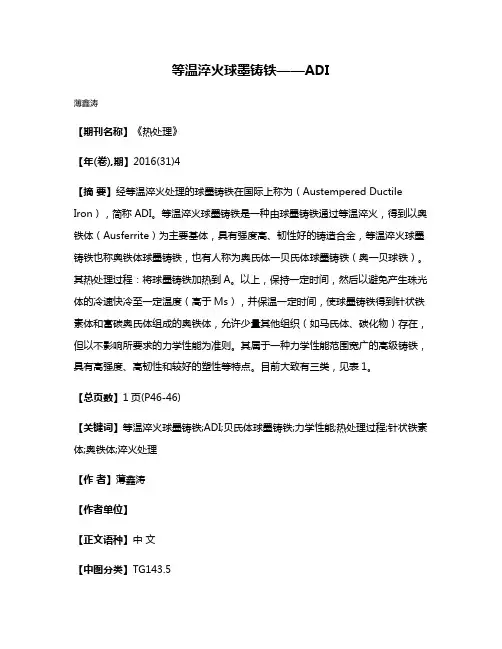

等温淬火球墨铸铁——ADI薄鑫涛【期刊名称】《热处理》【年(卷),期】2016(31)4【摘要】经等温淬火处理的球墨铸铁在国际上称为（Austempered Ductile Iron），简称ADI。

等温淬火球墨铸铁是一种由球墨铸铁通过等温淬火，得到以奥铁体（Ausferrite）为主要基体，具有强度高、韧性好的铸造合金，等温淬火球墨铸铁也称奥铁体球墨铸铁，也有人称为奥氏体一贝氏体球墨铸铁（奥一贝球铁）。

其热处理过程：将球墨铸铁加热到A。

以上，保持一定时间，然后以避免产生珠光体的冷速快冷至一定温度（高于Ms），并保温一定时间，使球墨铸铁得到针状铁素体和富碳奥氏体组成的奥铁体，允许少量其他组织（如马氏体、碳化物）存在，但以不影响所要求的力学性能为准则。

其属于一种力学性能范围宽广的高级铸铁，具有高强度、高韧性和较好的塑性等特点。

目前大致有三类，见表1。

【总页数】1页(P46-46)【关键词】等温淬火球墨铸铁;ADI;贝氏体球墨铸铁;力学性能;热处理过程;针状铁素体;奥铁体;淬火处理【作者】薄鑫涛【作者单位】【正文语种】中文【中图分类】TG143.5【相关文献】1.等温淬火球墨铸铁(ADI)的标准及进展 [J], 张忠仇;曾艺成;李克锐2.等温淬火球墨铸铁(ADI)曲轴的开发 [J], 王守河;张东;张霖3.圆角滚压强化工艺在等温淬火球墨铸铁(ADI)曲轴上的应用 [J], 张东;张春雨;李永真4.奥氏体回火温度对等温淬火球墨铸铁(ADI)高速切削加工性能的影响研究 [J], 吴少华;郭旭红;石皋莲5.等温淬火球墨铸铁及水平连铸型材ADI的发展 [J], 张忠明;王刚;徐春杰;王锦程因版权原因，仅展示原文概要，查看原文内容请购买。

谢谢大家！
ADI的水脆化主要是由于试样表面附着的水在拉伸 塑性变形分解为氢，氢使应力诱变产生马氏体产生氢 脆而导致的。
树脂粘接剂的涂覆使ADI发生显著的脆化。
减少石墨直径，不仅可大幅提高ADI的抗拉强度 和延伸率，而且可减缓ADI的水脆化，其原因是石墨 球直径减小，球铁凝固时合金元素的偏析减轻，等温 转变后的γ-pool量减少，拉伸过程中的应力诱变马氏 体减少，从而抑制了ADI的水脆化。
FCAD1400-1 1400以上 1100以上
2以上
1以上
341以上
401以上
与1989年版的标准比较： 增加了FCAD900-4和FCAD1400-1两个牌号； 标准的表示由FCD××××A改为FCAD××××-×
3. 基础研究
3.1 等温淬火及等温转变 1.等温转变后的基体组织
(SEM观察，各温度3h等温淬火)
增加石墨球数。
采用特殊等温淬火工艺，如二段等温淬火、 预淬火等温处理。 选取合适的加工刀具和合理的加工工艺。
3.4 ADI的水脆化
ADI的水脆化受化学成分、石墨球直径和球数、等 温淬火条件等因素的影响。 除ADI外，高强度的淬火回火球铁和珠光体球铁具 有同样的脆化现象，而铁素体球铁无明显的水脆化；
日本奥贝球铁研究及 应用概况
华中科技大学 蔡启舟 魏伯康 林汉同
1. 前言
在日本：
20世纪70年代初，开始奥贝球铁的研究，1978年用 于工业生产。
80年代以来，日本奥贝球铁的基础研究和应用研究 取得了巨大的进展，其内容涉及冶金工艺、合金设计、 热处理、显微组织、质量管理和实际应用等诸方面。
当前，奥贝球铁材质的高级化和实用化已成为日本 强韧铸铁协会加速铸铁高级化进程的一项重要内容。

《ADI项目介绍》湖北机电研究院 编着
《ADI项目介绍》湖北机电研究院 编着
二、我院奥贝球铁研发情况
湖北省机电研究设计院
八十年代，
就开始从事ADI的研究开发工作，
并向芬兰派出了访问学者，在赫尔辛基工业大学
专门研究ADI。
九十年代初， 我院铸造所就开发出ADI的磨球 和衬板，此后更生产出奥贝球铁无螺栓衬板，经 鉴定达到国内领先水平，并获得国家专利。
《ADI项目介绍》湖北机电研究院 编着
2001年7月 我院受美国英格索兰（INGERSOLLRAN） 桂林分公司的委托，开发生产ADI的风镐缸体和 机头。
《ADI项目介绍》湖北机电研究院 编着
我院研发生产ADI产品情况
风镐缸体、机头 （出口）
榨油机榨螺
造纸磨浆机磨片
我院已研发生产的ADI产品
膨化机蘑菇头
《ADI项目介绍》湖北机电研究院 编着
1999年
继续以应用技术研究为主导，开发了挖掘机铲齿，破碎 机锤头，冶金轧辊、覆带板、链轮等多种新产品。
AUSTEMPERED DUCTILE IRON
《ADI项目介绍》湖北机电研究院 编着
2000年
通过技术服务和转让，为河南淇鑫机械厂完成了造纸 机械中的纸浆磨片，使用时间延长50%，性能大为提高，现 已生产磨片近万片。
1、奥贝球铁的发展 2、我院奥贝球铁项目国际合作情况
《ADI项目介绍》湖北机电研究院 编着
1、奥 贝 球 铁 的 发展过程
奥贝球铁 ——等温淬火球墨铸铁 Austempered Ductile Iron——ADI
发明时间 1977年，M.Johansson宣布芬兰 KymiKymmene公司所属的Ka978年45届国际铸造年会上宣读了该论文。）

奥贝球铁ADI的调研报告一、什么是奥贝球铁（ADI）？等温淬火球墨铸铁（Austempered ductile iron, ADI）通常称为奥贝球铁，是球墨铸铁经等温淬火工艺得到的奥氏体+贝氏体组织为主的高强度铸铁。

球墨铸铁：铁素体+珠光体+石墨球ADI：贝氏体（针状铁素体）+残余奥氏体★球墨铸铁：球化率1-3级，球径大小：6-7级；★ADI中，针状铁素体和残余奥氏体的组织粗细及比例决定了铸铁不同的力学性能。

二、奥贝球铁有哪些优异的性能？2.1 优异的机械性能★高强度。

同样延伸率下，其强度是普通球墨铸铁的2倍；优于或者相当于碳钢、低合金钢的强度。

等温淬火热处理工艺★高硬度。

大大高于普通球墨铸铁，与中高碳钢相当。

★优越的耐磨性，优越的疲劳强度和断裂韧性，减震吸音性好等，这些特点使得ADI已经代替锰钢、合金钢等应用于车辆、工程机械上。

2.2 优越的材料性能★比重小。

因为含有一定量的石墨，密度约为7.1g/cm3，同样尺寸的零件较钢件轻10%左右。

★成本低。

相比锻件、焊接件等，ADI材料具有优良的铸造性，能够制造出实际形状和尺寸更接近设计要求的无余量零件，既降低了材料成本，也节省了加工成本。

三、如何得到奥贝球铁，其原理如何？3.1 普通球墨铸铁选择合适的化学成分，熔炼→球化→孕育，得到普通球墨铸铁。

3.2 等温淬火工艺★A→B：P+α-Fe→γ-Fe.奥氏体化（＞A C1）：相变，碳的扩散；★B→C：奥氏体均匀化，碳的扩散；★C→D：淬火，避免得到珠光体★D→E：γ-Fe→下贝氏体（针状铁素体）+A残（残余奥氏体）等温淬火：温度、时间★E→F：空冷。

可能存在残余奥氏体的转化。

3.3分析★设备条件：密闭进行，防止加热过程中铸件与外界反应，影响组织与性能；加热炉与盐浴炉控制稳定：加热过程中铸件变化稳定、可预见，便于设计铸件尺寸。

★淬火介质：常用的热处理淬火介质有：油、气体、熔盐等。

➢油：不能长时间在280度以上工作，不适用于ADI的制备；➢气体：要求：防腐蚀、防氧化；冷却效率低；➢熔盐：优点：温度控制范围宽，操作简单；缺点：腐蚀性、污染环境、铸件需要清洗；常用的淬火介质：（1）55%硝酸钾+45%亚硝酸钠，熔点143℃，应用温度范围：160-550℃；（2）50%硝酸钠+50%硝酸钾，熔点220℃，应用温度范围：280-550℃.四、工艺关键点及其影响4.1 化学成分★化学成分对于ADI组织和性能的影响主要有以下三个方面：（1）偏析；（2）等温处理时ADI组织对时间的敏感性；（3）淬透性；★主要化学元素的影响作用简述及建议值：碳元素：碳能稳定奥氏体；含碳量过高会造成石墨漂浮；建议值：3.5-3.7%硅元素：硅在等温淬火转变时抑制碳化物的析出而产生更多的针状铁素体,并且在等温淬火球墨铸铁中含有更高的硅量可以改善韧性和具有较宽的热处理工艺带。

美国科学家Ｊｏｈｎ ＫｅｏｕｇｌＩ认为ＡＤＩ是材料中的高科
奥贝球铁（等温淬火球铁）包括两个阶段的热 处理，首先是铸铁在８５０．９５０℃范围内进行充分的 奥氏体化（指铸铁组织全部都转变成ＦＣＣ，并含饱 和碳量的奥氏体）。第二阶段。铸铁快速淬人２３９— ３９９℃范围的介质中，并在此温度范围内保温Ｏ．５４ ｈ，等温处理之后，将铸件空冷至室温罔。 在奥氏体等温淬火过程中，通过等温淬火热处 理或加入合金元素使球墨铸铁基体组织由铁素铁、 珠光体变为奥氏体、贝氏体和残余奥氏体。根据不 同的等温温度和时间，其最终基体组织可以分为马
公司装客车路试，在运行６个月后，对其中一台总
成解剖，发现由轮完好无损。 ２
ＡＤＩ材料齿轮的应用
ＡＤＩ材料的齿轮研究开发ｍ以后，开始若下将
达一新材料批量的应用于生产中。首先进择齿轮铸
造毛坯厂家，齿轮铸造毛坯要求铸坯的球化优良 （球化率达９ｎ％以ｒ，石暴大小为６．８缎）铸环外 观不允许有疏松、气孔、砂眼、夹砂等缺陷。
Ｍａ矧ａＩ
Ｓｃｉｅｌｌｃｅ
ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｎａｎｊｉｎｇ
Ｕｎｉｖｅｒｓｉｔｙ ｏｆ
Ａｅｍｎ跏ｔｉｃｓ明ｄ Ａｓｔｒ０阻ｕｄｃ８，№ｎｊｉｎｇ Ｊｉａｎ铲ｕ
２１００１６，ＣＩＩｉ眦）
ｄｕｃｔｉｌｅ
ＡｂｓｔＩ翟ｃｔ：ｒＩ＇Ｉｉ８ ｐａｐｅｒ
ｄ档ｃ曲ｅＢ
ｔｈｔ ｉ∞ｔｈｅｍａｌ ｔｒａｎ８ｆｏｍａｔｉｏｎ“跏ｓｔｅｍｐｅ陀ｄ
Ｉｓｏ‰姗Ｉ Ｔｒａｎｓｆ０眦ａ伽ｎ Ａ璐ｔｅｍ畔ｄ Ｄｕｃ坷ｅ Ｉｒｏｎ蛐ｄ Ａ吣ｔ哪ｐｅｒｅｄ Ｄｌｌｃｍｅ Ｉ删Ｉ Ｃ明Ｕ肿哪Ｐｒｏｄｕｃ咖ｎ Ｌｉｍ
０ｆ
ＷＵ Ｇｕａｎｇｙｉｎ９１，ＷＡＮＧ啪ｇｙｉｎｇ
ｓｔｏｖｅ
Ｃ０ｍｐａ“ｙ，Ｎ锄ｊｉｎｇＪｉａｎｇｓｕ

奥贝球铁(ADI)建设项目可行性研究报告1．总论1.1项目名称： 5000吨奥贝球铁(ADI)1.2项目承担单位：某市某机械有限公司1.3项目负责人:1.4申请项目简述1.4.1奥贝球铁的特性奥贝球铁(简称ADI）是将普通球铁(石墨为球状，基体为铁素体+珠光体)通过适当的等温淬火而获得奥氏体(高韧性)与贝氏体(高强耐磨)组织的金属结构材料。

其性能大大优于普通球铁和钢，主要特性是：(1)特高的强度与耐磨性，又具有中等韧性。

几种材料性能如表l—1。

表l—l几种材料性能情况材质抗拉强度σb MPa屈服强度σ0.2MPa伸长率δ%硬度HB主要金属组织性能特点石墨基体强度韧性耐磨普通铁铸（HT) 150-350 0150-225片状珠光体低特高低铁素体球铁（QT) 400-500 250-3200 5—18130-240球状铁素体中高中珠光体球铁（QT）600-700 370-420 2—3190-305球状珠光体高中高奥贝球铁（ADI）800-1600 500-1300 1—10260-550球状奥氏体+贝氏体特高中特高铸造碳钢（ZG) 400-640 200-340 10—25奥氏体+珠光体+铁素体中特高中轧制碳钢315-610 195-275 15—30 铁素体+珠光体+马氏体中特高低正火回火合金钢（9CrMo) 1121 780-821 9321-331奥氏体+马氏体+贝氏体特高中高(2)减震性好，使用时噪音比钢低1-5db。

(3)低温性能比钢好，适用于低温下使用。

(4)工作过程的不断自硬性。

工作面在使用过程中不断产生自硬性，不断提高强度和耐磨效果。

(5)制造成本比钢低，材料利用率高。

综上所述，ADI 的优点是：高(机械性能高)、长（使用寿命长)、易(成型容易)、省(节省原材料)、低(低噪音、低温性能好、低成本）。

而本项目采取的少、无合金奥贝球铁，方案除具有上述优点外，通过合理的配方和先进铁水净化技术减少合金加入量，不但进一步降低了生产成本，还提高了产品性能。

表 1.1 Table 1.1 抗拉强度 （N/mm2） 工业上应用的等温处理球铁的分类 Classification of ADI applied in industry 屈服强度 延伸率 盐浴 组织 （N/mm2） δ5% 温度 最低值 ℃ 1000 800 580 0.5 2 5 ＜250 270~330 ＞350 下贝氏体少 量马氏体 下贝氏体
I
重庆大学硕士学位论文
英文摘要
ABSTRACT
In this paper, under the conditions of austenitized at tempera-tures ranging from 850℃ to 950℃ and austempered at temperatures ranging from 260℃ to 420℃, the austempering treatment of ductile iron was conducted. A series of specimens made of austenitic-bainitic structure having different relative volume fraction, different shape and distribution of these two constituents were obtained. The wear behavior of ADI with different hardness was investigated under the conditions of sliding and rolling wear with lubricating and impact abrasion. And the wear mechanism of ADI was studied. The results showed that with increasing austenitizing temperatures(850~950 ℃ ) and austempering temperatures(300~400℃) the wear resistance of ADI in lubricated sliding friction decreased， and the wear mechanism was mainly adhesive wear； With increasing austempering temperatures the wear resistance of ADI in lubricated rolling friction decreased to a value, and then increased. And the wear mechanism was a process of pit-shaped fatigue spalling. In the present paper it is proposed that the wear resistance of ADI is a synthetical result of the shape, distribution, amount and stability of retained austenite, as well as the shape and distribution of bainite, and the hardness and toughness of ADI itself. It’ s emphasized that a certain amount of retained austenite which envelopes bainite rods with a shape of thin film and fine pieces is favourable to the improuement of the wear resistance of ADI. But too much austenite with continuously blocks jioned is harmful to the wear resistance of ADI. In the meantime, fine bainite is favourable to the wear resistance of ADI while coarse bainite is disadvantageous. It’ s effective to improve the shape and the distribution of austenite and bainite by lowering austenitizing temperatures and austempering temperatures properly. On the other hand, the influence of graphite on the wear resistance of ADI was discussed. Fanally, some suggestions were made for selection of ADI to suit various wear conditions. KeyWords: ADI, Austemper, Retained Austenite, Bainite, Friction Wear

奥贝球铁(ADI)等温淬火连续生产线摘要：本文介绍了奥贝球铁(ADI)等温淬火连续生产线的工艺流程和设备配置，分析了该生产线的优点和应用前景，同时探讨了在实际生产中遇到的问题及解决方法。

通过实验验证，证明了该连续生产线能够满足ADI的生产需求，提高了生产效率和产品质量。

关键词：奥贝球铁(ADI)；等温淬火；连续生产；优点；应用前景；问题解决正文：一、引言奥贝球铁(ADI)是一种新型的高性能材料，在汽车、机械、航空航天等领域得到广泛应用。

ADI具有高强度、高硬度、高韧性和良好的阻尼性能等优点，但传统的生产工艺需要多次处理，生产效率低，成本高。

为此，研究开发了ADI等温淬火连续生产线，能够满足生产的需求。

二、工艺流程该生产线主要包括铸造、等温淬火、热处理和最终加工等步骤。

其中，铸造采用真空铸造或压力铸造，制备出ADI毛坯。

等温淬火是该生产线的核心工艺，将毛坯加热至Austenite区，等温保温，然后急速冷却至贝氏体区。

热处理是通过高温回火或的退火处理，调节ADI材料的硬度和韧性，最终加工则通过机械加工或表面处理等方法进行。

三、设备配置该生产线主要包括：真空或压力铸造设备、等温淬火炉、热处理炉、自动化输送系统、质量检验设备等。

其中，等温淬火炉采用先进的控温系统，保证温度控制精度高，急冷系统采用液氮等媒介，快速降温速率能够达到50℃/s以上。

四、优点和应用前景①生产效率高：该生产线可以实现自动化连续生产，缩短生产周期，提高生产效率。

②产品性能优良：针对不同要求，可以进行适当的热处理和淬火，从而提高产品的硬度、韧性和阻尼性能。

③应用前景广泛：ADI具有强度高、韧性好、耐磨性能强等优点，可广泛应用于汽车、航空航天、机械制造等领域，具有发展潜力。

五、问题与解决在实际生产中，主要遇到以下问题：①等温淬火温度不均匀：采用高精度温控系统和优化的急冷方式，解决了这一问题。

②等温保温时间难以控制：采用先进的生产管理系统，实现对等温保温时间的精确控制。

奥贝球铁件组织、性能与热处理方法简介近两年计量理化室陆续接到材料牌号为A-B QT900-7（奥贝球铁）的铸铁件在安装过程或售后出现质量问题的情况反馈，要求理化室进行失效分析，如：左下支架—第二前减震器。

分析过程中我们发现相关部门及配套生产厂对该牌号铸铁了解甚少，实际送来检验的失效件都是普通球铁（铁素体球铁），没有一例是奥贝球铁。

下面我将对奥贝球铁材料的组织、性能及热处理方法做一简单介绍。

一、奥贝球铁：奥贝球铁是铸造业技术发展的趋势，因其综合机械性能远超现有同类材料，大幅度地降低材料消耗，提高产品质量和寿命，同时价格与同类钢件相比低很多，所以欧美等发达国家已在汽车关键零部件、机械矿山、火车零部件等领域广泛应用。

我们遇到的A-B QT900-7牌号，只是奥贝球铁的一种。

“A-B”是奥氏体和贝氏体组织的简称，表明该球铁的基体组织为奥氏体+贝氏体，以示与其它球铁的区别；“QT 900-7”表明该牌号的球铁抗拉强度要达到900N/mm2以上，延伸率达到7%以上。

我厂常用的铁素铁球铁抗拉强度在450 N/mm2左右，延伸率在10%-15%。

由此可见，奥贝球铁材料具有较高的抗拉强度，较好的综合力学性能。

二、奥贝球铁的热处理工艺：球墨铸铁的一个优点就是可以像钢一样利用各种热处理方法改善金属基体组织，达到提高机械性能的目的。

奥贝球铁就是在铸造得到球墨铸铁后，又对球墨铸铁进行了等温淬火热处理后得到的。

等淬热处理使球墨铸铁的基体组织由铁素铁+珠光体转变成奥氏体+贝氏体，从而提高了机械性能。

奥贝球铁的热处理工艺一般是：在900℃左右保温一段时间，使基体组织奥氏体化，然后再在300℃左右温度等温一段时间（一般在硝盐炉中进行等淬），然后空冷完成的。

不同牌号的奥贝球铁等淬温度不同。

三、奥贝球铁件的质量检验：目前对奥贝球铁件的质量检验，我们依据的是集团公司标准Q/CAYJS-25-1998《奥氏体-贝氏体球墨铸铁铸件技术条件》。

S 应被严格限制，以保证球化成功，防止过 多的夹杂物产生和球化衰退。P促进脆性，为有 害元素。Mo 、Ni 、 Mn 、Cu 是由强变弱的促进 硬度的元素。Mn 应低于普通球墨铸铁，因为Mn 有显著的偏析倾向，致使石墨分布不均匀。Cu 可 以部分消除 Mn 的不利影响，在使用Cu 后，Mn 含量可放宽至0.5％。加入合金元素Cu 、Mo 、Ni 、 Nb可以提高淬透性及力学性能。干扰元素Ti 、 Sn 、 Sb 、V 等破坏球形，要用稀土元素中和， 但Ce过多反球化，应加以控制。
2023最 新 整 理 收 集 do something
互相合作 共同发展 共同进步
等温淬火球铁（ADI）及其应用
等温淬火球墨铸铁（Austempering Ductile Iron)是将球墨铸铁加热至奥氏体温度（850－ 950℃）保温（1－2h）至奥氏体为碳所饱和， 然后急冷至使铸件不生成珠光体并高于马氏体 开始形成温度（Ms）, 在此温度（250－380℃） 保持足够长的时间（1.5-3.5h）生成针状铁素体 和高碳奥氏体（称为奥氏铁素体）的热处理态 铸铁。等温淬火球墨铸铁简称等淬球铁 （ADI），国内也有称为奥氏体球铁，贝氏体 球铁，奥贝球铁。
1.1.3 铸造工艺
采用先进的成形方法和科学的浇冒口设计技 术，防止铸件产生缩孔、缩松、气孔、夹渣等隐 藏性缺陷。孔洞和显微缩松体积＜1％。只有提 供完善的原始铸件，才能保证等淬球铁高性能的 稳定性和可靠性。
铸铁水平连铸和金属型铸造是制造等淬球铁 原件先进的成形方法，这种方法铸件冷却快，石 墨球数又多、又圆整，不易产生铸造缺陷。
日本等温淬火球墨铸铁（JIS）标准 ，如表2。 表2. 日本等温淬火球墨铸铁（JIS）标准
我国湖北省机电研究设计院和安陆粮食机械厂企 业标准（Q／AL-J600-083-1998）， 如表3 。

LOGO
扬州扬子江宝云缸套有限公司
YANGZHOU RIVER BAOYUN CYLINDER LINER CO.,LTD
ADI材料应用
扬州扬子江宝云缸套有限公司
1 2 3 4
等淬球铁(ADI)产品介绍 ADI产品在东风四机车大齿轮实际应用 ADI应用领域 ADI发展前景
扬州扬子江宝云缸套有限公司 等淬球铁(ADI)产品简介
扬州扬子江宝云缸套有限公司 （四）齿轮的弯曲疲劳强度
扬州扬子江宝云缸套有限公司 （四）齿轮的弯曲疲劳强度
扬州扬子江宝云缸套有限公司 （四）齿轮的弯曲疲劳强度
扬州扬子江宝云缸套有限公司 （四）齿轮的弯曲疲劳强度
扬州扬子江宝云缸套有限公司
ADI齿轮与原东四齿轮弯曲疲劳强度值比较
材料牌号
热处理工艺
扬州扬子江宝云缸套有限公司
ADI产品性能特点
⑶弯曲疲劳强度和接触疲劳强度等动载性能高。ADI的旋 转弯曲疲劳强度可达400～500MPa，与调质处理的合金 钢相当。接触疲劳强度可达1600～2100MPa，高于低合 金钢氮化处理或经调质处理的低合金钢，而且通过随后的 磨削加工、圆弧滚压或喷丸强化后又有显著提高。弯曲疲 劳强度和接触疲劳强度低是齿轮产生断齿和点蚀的主要原 因，因此ADI是良好的齿轮材料。 ⑷吸震、降噪性好。ADI的弹性模量比钢低20%，加上显 微组织中存在石墨球，能迅速吸收震动并增大噪声阻尼， 利于环境友好。
扬州扬子江宝云缸套有限公司
（五）ADI的耐磨抗磨性
图1 磨损试验原理
图2 以3%滑动和FN=1410N时各种轮/轨道材料结合的 轮和轨道材料的消耗（毫克）
扬州扬子江宝云缸套有限公司
（五）ADI的耐磨抗磨性
图3 以3%滑动和FN=3935N时各种轮/轨道材 料结合的轮和轨道材料的消耗（毫克）
