转炉三电功能说明1.基础自动化控制系统1.1系统主要功能描述⑴，本体（电气）PLC系统转炉生产状态判断；转炉本体的倾动连锁控制；倾动传动机构的状态字连锁及速度给定连锁控制；抱闸的连锁控制；倾动角度检测及处理；倾动各电机电流、转矩、速度等趋势记录；倾动连锁诊断功能；氧枪系统连锁控制；氧枪自动换枪功能；氧枪升降定位控制；氧枪传动机构状态字连锁及速度给定连锁控制；氧枪事故提枪控制；钢丝绳连锁保护；编码器标定功能；氧枪电机电流、转矩等趋势记录；氧枪升降位置检测及处理；炉前炉后挡火门的走行连锁控制；炉下车辆（钢包车和渣车）的连锁走行控制；烟罩系统的连锁控制；转炉挡渣系统的连锁控制；转炉润滑系统的连锁；⑵，本体（仪表）PLC系统氧气总管温度、压力检测；氧气支总管的压力检测及自动调节；氧气支总管的自动切断；氧枪回路的氧气自动切断；氧气流量检测、自动调节及流量累计；供氧时间监测；氧枪冷却水供水温度、压力检测；氧枪冷却水供水流量检测与控制及手动切断；氧枪冷却水排水温度、压力、流量检测；氧枪卷扬张力检测与报警；溅渣护炉氮气总管温度、压力检测；氮气支总管的自动切断；氮气支总管的压力检测及自动调节；氮气支总管的流量检测、自动调节及流量累计；支路的氮气自动切断；支路氮气的阀后压力检测；供氮时间监测；副枪进出水压力、温度和流量的检测及手动切断（预留）；副枪钢丝绳张力检测（预留）；氮封氮气的压力、流量检测及流量累计；转炉底吹氩、氮气压力的检测及自动调节；转炉底吹氩、氮气流量的检测及自动调节；氩气压力、温度的检测；氮气压力、温度的检测；氮气流量的检测及自动调节；氩气、氮气的切断控制及自动切换；钢水罐底吹氩气压力的检测；钢水罐底吹氩气流量的检测、控制及累计；转炉冷却水压力检测；转炉冷却水进出水温度检测；转炉冷却水进出水流量检测及控制；转炉倾动润滑系统的压力检测；转炉炉前钢水温度手动检测；转炉炉后钢水温度测量；变频电振给料机设备控制；变频给料机速度设定功能；斗下给料机的设备控制；气动推杆设备控制；排料闸门设备控制；密封闸门设备控制；伸缩溜槽设备控制；旋转溜槽设备控制；称量斗的自动称量；称量流程的自动控制；秤重流程的误差自动校正；氮封阀门的连锁控制；氮封用氮气压力的检测；氮封用氮气流量的检测及累计；辅原料及铁合金投料流程的自动控制；转炉自动投料料量累计；投料系统的诊断功能；⑷，汽化冷却、烟气净化PLC系统1#、2#汽包给水泵控制；1#、2#高压强制循环泵控制；1#、2#低压强制循环泵控制；1#、2#高压强制循环泵出口电动阀控制；1#、2#低压强制循环泵出口电动阀控制；给水泵、高低压强制循环泵出口压力检测；给水泵、高低压强制循环泵冷却水的回水压力检测；冷却水给水管给水流量、压力检测；冷却水给水、回水温度检测；氧枪口冷却水回水压力检测；原料口冷却水回水压力检测；汽包给水泵出口压力检测；汽包蒸气压力检测；汽包出口蒸气压力自动调节；汽包水位检测与自动调节；汽包水温自动控制；汽包排气管电动阀控制；汽包排污管电动阀控制；汽包加热蒸汽支管压力就地检测；分汽缸压力检测；蓄热器排气管电动阀控制；蓄热器补给水电动阀控制；蓄热器进气管电动阀控制；蓄热器排污管电动阀控制；蓄热器水温、蒸汽压力、水位检测；送外网的蒸汽压力、流量自动调节（软件实现）；除氧器排污管电动阀控制；除氧器排气管电动阀控制；除氧器压力和水位检测与自动调节；除氧器水温检测；除氧器软水支管压力检测；除氧器软化水流量检测；除氧器自用蒸汽流量检测；除氧器自用蒸汽支管流量检测；除氧器自用蒸汽支管压力就地检测；引射蒸汽管电动阀控制；送外网蒸汽流量检测；主蒸汽母管蒸汽流量检测；蒸汽主管压力、温度及流量检测；软水支管压力就地检测；氧枪口、原料口冷却水给水、回水温度检测；炉口微差压自动调节；一座炉子的给水流量检测；⑸，辅原料及铁合金上料PLC系统卸料小车的走行定位控制；卸料小车各料仓位置检测；转炉辅原料、铁合金及炉后铁合金料仓料位检测；上料皮带的控制、安全联锁；⑹，铁合金下料PLC系统卸料小车的走行定位控制；卸料小车各料仓位置检测；铁合金料仓料位检测；皮带的控制、安全联锁；变频电振给料机设备控制；变频给料机速度设定功能；斗下给料机的设备控制；气动推杆设备控制；称量斗的自动称量；称量流程的自动控制；秤重流程的误差自动校正；⑺，转炉一次除尘PLC系统连锁控制转炉状态、氧量等连锁控制；⑻，二次除尘PLC系统连锁控制除尘阀的连锁开关控制；⑼，检化验数据、吊车和废钢称重传输检化验数据画面及小屏幕显示；测温系统数据画面及小屏幕显示；吊装设备重量画面及小屏幕显示；1.2网络系统描述L1级HMI、工程师站、PLC、L2级服务器之间、各PLC间通过工业以太网进行通讯；各PLC系统中，中央处理器与各远程站及各调速装置之间采用Profibus-DP方式通讯；通讯模块、通讯软件编制）由供方负责，机电一体化供方将所需交换数据按要求提供。
转炉三电功能说明1.基础自动化控制系统1.1系统主要功能描述⑴，本体（电气）plc系统炼钢生产状态推论；炼钢本体的有景连锁掌控；倾动传动机构的状态字连锁及速度给定连锁控制；抱闸的连锁控制；倾动角度检测及处理；有景各电机电流、转矩、速度等趋势记录；有景连锁确诊功能；氧枪系统连锁掌控；氧枪自动换枪功能；氧枪滑行定位掌控；氧枪传动机构状态字连锁及速度给定连锁控制；氧枪事故提枪控制；钢丝绳连锁保护；编码器标定功能；氧枪电机电流、转矩等趋势记录；氧枪滑行边线检测及处置；炉前炉后压火门的经行连锁掌控；炉下车辆（钢包车和渣车）的连锁走行控制；烟罩系统的连锁控制；转炉挡渣系统的连锁控制；转炉润滑系统的连锁；⑵，本体（仪表）plc系统氧气总管温度、压力检测；氧气支总管的压力检测及自动调节；氧气支总管的自动切断；氧枪回路的氧气自动切断；氧气切断阀后压力检测；氧气流量检测、自动调节及流量总计；供氧时间监测；氧枪冷却水供水温度、压力检测；氧枪冷却水供水流量检测与掌控及手动阻断；氧枪冷却水排洪温度、压力、流量检测；氧枪卷扬张力检测与报警；溅渣护炉氮气总管温度、压力检测；氮气支总管的自动切断；氮气支总管的压力检测及自动调节；氮气支总管的流量检测、自动调节及流量累计；支路的氮气自动切断；支路氮气的阀后压力检测；供氮时间监测；副枪出入水压力、温度和流量的检测及手动阻断（留出）；副枪钢丝绳张力检测（留出）；氮封氮气的压力、流量检测及流量累计；转炉底吹氩、氮气压力的检测及自动调节；转炉底吹氩、氮气流量的检测及自动调节；氩气压力、温度的检测；氮气压力、温度的检测；氮气流量的检测及自动调节；氩气、氮气的切断控制及自动切换；钢水罐底吹氩气压力的检测；钢水罐底吹起氩气流量的检测、掌控及总计；炼钢冷却水压力检测；炼钢冷却水出入水温度检测；炼钢冷却水出入水流量检测及掌控；炼钢有景杀菌系统的压力检测；炼钢炉前钢水温度手动检测；炼钢炉后钢水温度测量；⑶，辅原料投料和铁合金投料以及炉后铁合金投料plc系统变频电振给料机设备掌控；变频给料机速度预设功能；阵下给料机的设备掌控；气动推杆设备掌控；排料闸门设备掌控；密封闸门设备掌控；伸缩式溜槽设备掌控；转动溜槽设备掌控；秤阵的自动秤；秤流程的自动控制；秤轻流程的误差自动校正；氮封阀门的连锁掌控；氮封用氮气压力的检测；氮封用氮气流量的检测及总计；辅原料及铁合金投料流程的自动控制；炼钢自动投料悬浮物总计；投料系统的确诊功能；⑷，汽化冷却、烟气净化plc系统1#、2#汽包给水泵控制；1#、2#高压强制循环泵控制；1#、2#低压强制循环泵控制；1#、2#高压强制性循环泵出口电动阀掌控；1#、2#扰动强制性循环泵出口电动阀掌控；给水泵、高低压强制性循环泵出口压力检测；给水泵、高低压强制循环泵冷却水的回水压力检测；冷却水给水管给水流量、压力检测；冷却水给水、回水温度检测；氧枪口冷却水回水压力检测；原料口冷却水回水压力检测；汽包给水泵出口压力检测；汽包给水压力、流量检测；汽包蒸气压力检测；汽包出口蒸气压力自动调节；汽包水位检测与自动调节；汽包水温自动控制；汽包排气管电动阀掌控；汽包排污管电动阀掌控；汽包冷却蒸汽支管压力就地检测；分后汽缸压力检测；蓄热器排气管电动阀掌控；蓄热器补给水电动阀掌控；蓄热器进气管电动阀掌控；蓄热器排污管电动阀掌控；蓄热器水温、蒸汽压力、水位检测；送外网的蒸汽压力、流量自动调节（软件实现）；除氧器排污管电动阀控制；除氧器排气管电动阀控制；除氧器压力和水位检测与自动调节；除氧器水温检测；除氧器软水支管压力检测；除氧器软化水流量检测；除氧器自用蒸汽流量检测；除氧器自用蒸汽支管流量检测；除氧器自用蒸汽支管压力就地检测；引射蒸汽管电动阀控制；送外网蒸汽流量检测；主蒸汽母管蒸汽流量检测；蒸汽主管压力、温度及流量检测；软水支管压力就地检测；氧枪口、原料口冷却水排灌、回水温度检测；炉口微差甩自动调节；排灌总管压力、温度检测；一座炉子的给水流量检测；⑸，辅原料及铁合金上料plc系统卸料小车的走行定位控制；卸料小车各料仓位置检测；炼钢辅原料、铁合金及炉后铁合金料仓料位检测；上可望皮带的掌控、安全变压；⑹，铁合金下料plc系统Chambley小车的经行定位掌控；Chambley小车各料仓边线检测；铁合金料仓料位检测；皮带的掌控、安全变压；变频电振给料机设备掌控；变频给料机速度预设功能；阵下给料机的设备掌控；气动推杆设备掌控；秤阵的自动秤；秤流程的自动控制；秤轻流程的误差自动校正；⑺，炼钢一次除尘plc系统连锁掌控炼钢状态、氧量等连锁掌控；⑻，二次除尘plc系统连锁控制除尘阀的连锁开关控制；⑼，检化验数据、吊车和废钢称量传输检化验数据画面及小屏幕显示；测温系统数据画面及小屏幕显示；吊装设备重量画面及小屏幕显示；1.2网络系统描述l1级hmi、工程师东站、plc、l2级服务器之间、各plc间通过工业以太网展开通讯；各plc系统中，中央处理器与各远程东站及各变频装置之间使用profibus-dp方式通讯；plc/hmi与交换机的通讯介质为双绞线电缆；l1级与各机电一体化之间的通讯（通讯电缆、。

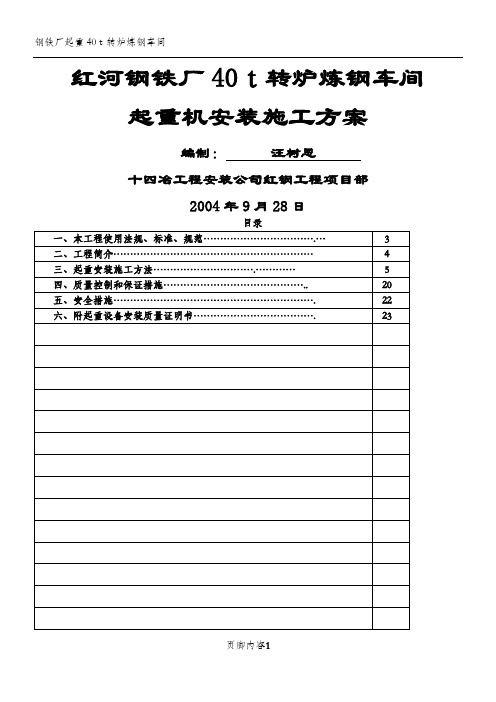

红河钢铁厂40ｔ转炉炼钢车间起重机安装施工方案编制：汪树恩十四冶工程安装公司红钢工程项目部2004年9月28日目录昆钢红河钢铁厂40t 转炉炼钢车间工程，为新建二台40t 转炉及配套设施，一期工程先建成一台40t 转炉为年产50×104吨炼钢规模。
