单相电能表检定装置技术研究与应用在用电信息采集系统建设新形势下，智能表的安装、使用是全省电能量采集系统建设的重要环节，各地市公司对检定的智能电能表的需求量都较大，智能电能表的检定效率和质量极大地影响到电能量采集系统建设的进度。

现有单相电能表检定装置，受装置表位数限制，有多少个表位单台就能检定多少只电能表。

计量器具检定任务繁重，如何有效提升计量器具检定效率成为研究的关键。

标签：单相电能表检定装置；一机多控；检定过程自动化；并行通讯；并行试验1 引言電能表作为电能计量的关键装置，是供电企业与用电客户之间进行电能公平交易和电费结算最重要的依据，关乎广大用户和供电企业的切身利益。

单相电能表检定装置技术的研究与应用，解决了传统检定方式检定时间长，检定效率低下等问题。

经过研究制单相电能表检定装置已在国网甘肃电科院计量中心正式投运半多时间，通过与传统人工检定对比实验分析表明，检定装置系统不但检定效率高，能满足大规模集中检定的要求，而且检定结果完全符合国家电能计量装置检定相关规程要求。

2 单相检定装置研究的背景和意义随着智能电表的推广和应用，智能电能表检定数量需求量日益增加，甘肃省2014年检定数量170万只，2015年年检定数量210万余只，预计2016年年检定数量将达到320万；同时对检定质量要求更加严格，因其直接影响到用户切身利益和电力企业的形象。

对单相检定装置的研究能够适应用电信息采集系统建设新要求，大幅减少人力投入和劳动强度，满足全省智能电表检定需求。

确保了大批量电能表检定结果的准确、可靠。

现有单相电能表检定装置，受单台检定装置表位数限制，有多少个表位一次只能检定多少只电能表。

如检定装置表位数为60个，一次性只能检定60只电能表。

如果增加表位数，也就能增加一次性检定完成电能表的数量。

从而大幅提高表计检定效率，满足用电信息采集建设新形势下对单相电能表的数量、质量工作要求。

3 单相检定装置的工作原理和控制方式3.1 装置工作原理装置采用标准电能表法直接比较原理检定电能表。

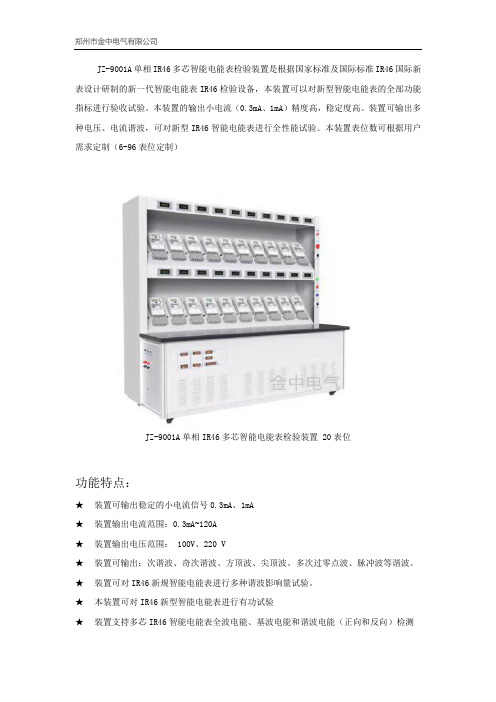

JZ-9001A单相IR46多芯智能电能表检验装置是根据国家标准及国际标准IR46国际新表设计研制的新一代智能电能表IR46检验设备，本装置可以对新型智能电能表的全部功能指标进行验收试验。

本装置的输出小电流（0.3mA、1mA）精度高，稳定度高。

装置可输出多种电压、电流谐波，可对新型IR46智能电能表进行全性能试验。

本装置表位数可根据用户需求定制（6-96表位定制）
JZ-9001A单相IR46多芯智能电能表检验装置 20表位
功能特点：
★装置可输出稳定的小电流信号0.3mA、1mA
★装置输出电流范围：0.3mA~120A
★装置输出电压范围： 100V、220 V
★装置可输出：次谐波、奇次谐波、方顶波、尖顶波、多次过零点波、脉冲波等谐波。

★装置可对IR46新规智能电能表进行多种谐波影响量试验。

★本装置可对IR46新型智能电能表进行有功试验
★装置支持多芯IR46智能电能表全波电能、基波电能和谐波电能（正向和反向）检测
试验
★支持多芯IR46智能电能表电压、电流回路高次谐波扫频试验
★支持多芯IR46智能电能表电压跌落和定时中断试验
★支持多芯IR46智能电能表负载电流快速改变试验
★支持多芯IR46智能电能表电能计量误差在线监测功能试验
★支持多芯IR46智能电能表谐波电量监测试验
★兼容IR46智能电能表测试方案和现行智能电能表测试方案，方案可灵活配置★具备主从模式，支持被测多芯IR46智能电能表一对一蓝牙通讯
★支持多芯IR46智能电能表管理芯软件在线升级可靠性试验（可选功能）
★支持多芯IR46智能电能表计量性能保护试验（可选功能）
技术指标。

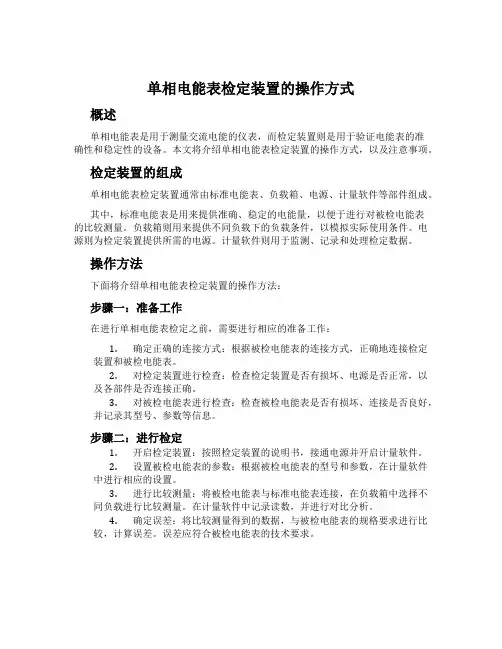

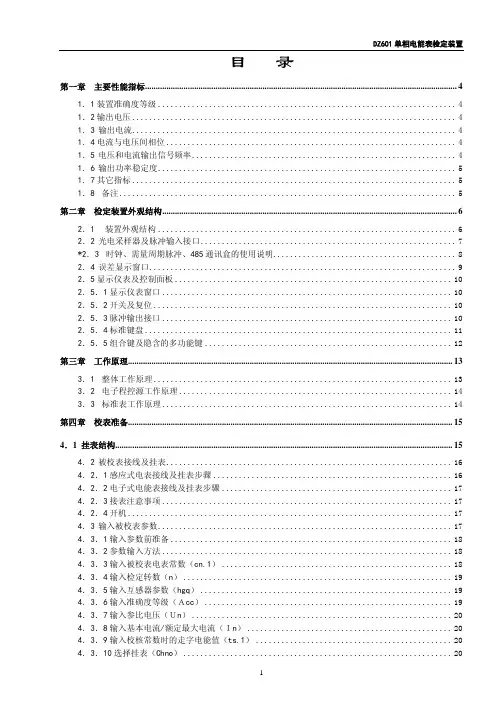

单相电能表检定装置的操作方式概述单相电能表是用于测量交流电能的仪表，而检定装置则是用于验证电能表的准确性和稳定性的设备。

本文将介绍单相电能表检定装置的操作方式，以及注意事项。

检定装置的组成单相电能表检定装置通常由标准电能表、负载箱、电源、计量软件等部件组成。

其中，标准电能表是用来提供准确、稳定的电能量，以便于进行对被检电能表的比较测量。

负载箱则用来提供不同负载下的负载条件，以模拟实际使用条件。

电源则为检定装置提供所需的电源。

计量软件则用于监测、记录和处理检定数据。

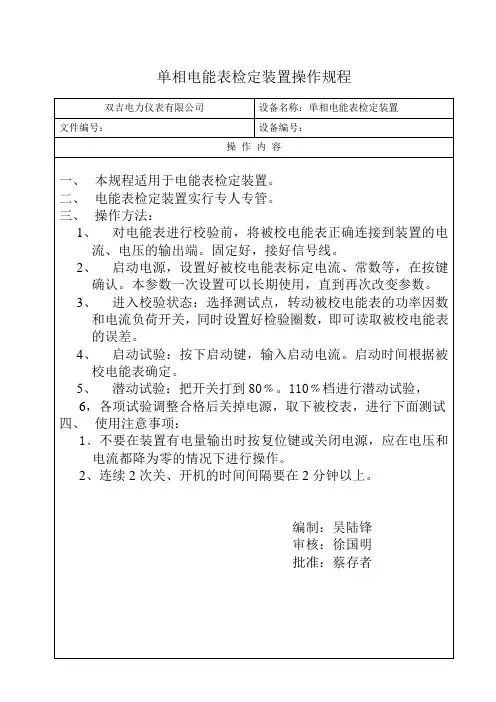

操作方法下面将介绍单相电能表检定装置的操作方法：步骤一：准备工作在进行单相电能表检定之前，需要进行相应的准备工作：1.确定正确的连接方式：根据被检电能表的连接方式，正确地连接检定装置和被检电能表。

2.对检定装置进行检查：检查检定装置是否有损坏、电源是否正常，以及各部件是否连接正确。

3.对被检电能表进行检查：检查被检电能表是否有损坏、连接是否良好，并记录其型号、参数等信息。

步骤二：进行检定1.开启检定装置：按照检定装置的说明书，接通电源并开启计量软件。

2.设置被检电能表的参数：根据被检电能表的型号和参数，在计量软件中进行相应的设置。

3.进行比较测量：将被检电能表与标准电能表连接，在负载箱中选择不同负载进行比较测量。

在计量软件中记录读数，并进行对比分析。

4.确定误差：将比较测量得到的数据，与被检电能表的规格要求进行比较，计算误差。

误差应符合被检电能表的技术要求。

步骤三：完成检定1.记录检定数据：记录比较测量得到的数据、误差值、校准结果等信息。

并标注被检电能表的状态，如通过、不通过等。

2.根据检定结果，对被检电能表进行校准或更换。

注意事项在进行单相电能表的检定之前，需要注意以下事项：1.检定装置的选型应与被检电能表的型号、电源等参数相匹配。

2.检定装置的操作应符合相关操作规范和要求，不能随意更改操作方法和流程。

3.检定过程中，应注意被检电能表的连接方式，避免接线错误导致误差过大。

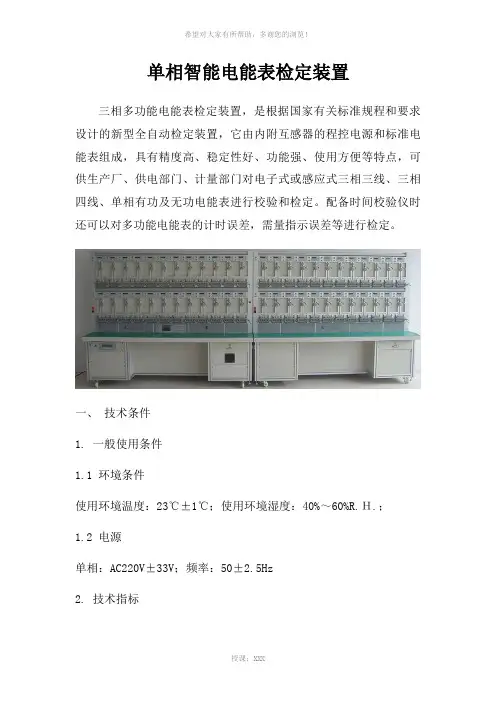

单相智能电能表检定装置三相多功能电能表检定装置，是根据国家有关标准规程和要求设计的新型全自动检定装置，它由内附互感器的程控电源和标准电能表组成，具有精度高、稳定性好、功能强、使用方便等特点，可供生产厂、供电部门、计量部门对电子式或感应式三相三线、三相四线、单相有功及无功电能表进行校验和检定。

配备时间校验仪时还可以对多功能电能表的计时误差，需量指示误差等进行检定。

一、技术条件1. 一般使用条件1.1 环境条件使用环境温度：23℃±1℃；使用环境湿度：40%～60%R.Ｈ.；1.2 电源单相：AC220V±33V；频率：50±2.5Hz2. 技术指标2.1 装置准确度等级：0.05级/0.1级2.2 输出电压：量程：220V调节范围：0~120%调节细度：优于 0.01%输出稳定度：≤0.03%/3分钟输出失真度：≤0.5%输出容量：15VA/表位负载特性：阻性、感性和容性容性负载：小于0.47uF/表位谐波输出：2~21次谐波，含量≤40%；2.3 输出电流：量程：1mA、10mA、0.1A、0.25A、1A、2.5A、5A、10A、25A、50A、100A调节范围：0~120%，最大输出电流：120A调节细度：优于 0.01%输出稳定度：≤0.05%/3分钟输出失真度：≤0.5%最大输出容量：电压回路600VA,电流回路1000VA负载特性：阻性、感性启动电流输出：0.1mA(最小)，准确度：≤5%谐波输出：2~21次谐波，含量≤40%；偶次谐波（波群控制）；奇次谐波（可控硅波形）；2.4 输出功率：稳定度：≤0.05%/2分钟，起动功率：准确度≤5%；2. 5 输出相位：调节范围：0~359.99°，调节细度：0.01°2. 6输出频率：调节范围：45~65Hz，调节细度：优于0.01 Hz2. 7装置配置：1) 标准电能表配置：JZ-3030，准确度等级：0.05 级；电流输入范围：10mA~120A；电压输入范围：40~480V2) 挂表数量：12-48表位3) 输入输出接口：a) 每个表位提供光电采样器/脉冲信号兼容输入接口；b) 每个表位配置多路脉冲选择器，提供正反向有无功、需量周期信号、时段投切信号、时钟信号输入端口；c) 每个表位具有跳闸信号检测功能(分为单点输出220V和一组常开或常闭触点)；d) 每个表位提供1路独立RS-485通讯口（可选择单串口、多路串口）；4) 监视仪表：从标准表读出5) 误差处理系统：a) 每个表位配置独立的误差处理器b) 误差显示位数：6位c) 脉冲错接线输入保护6) WT-SZ100高精度时钟测试仪：准确度：2×10-7/S；7) 装置配置国网费控测试功能；8) 机械结构a) 台体采用一体式全铝结构，考虑电脑放置位置；b) 挂表架采用铝合金材料制成，挂表方式采用铝合金表托；c) 台面板采用防火防热材料，上敷绝缘垫；9) 其它：a) 装置配置有方便检定用的电流接线柱b) 装置配置大电流短接线c) 装置每个表位配置1套RS-485线和1套多功能脉冲线d) 装置配置有急停开关e) 操作方式：可采用台体键盘操作或PC机操作郑州市金中电气有限公司主要致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设备安全运营状态预知系统、铁路轨道探伤设备、铁路信号检测设备、激光虚拟模拟教学设备、工业智能机器人等产品的研究开发、生产销售工作，实行事业部专业化运营模式，设置有计量标准设备事业部、电力装备事业部、新型技术开发部、行政中心、物资中心和财务中心。

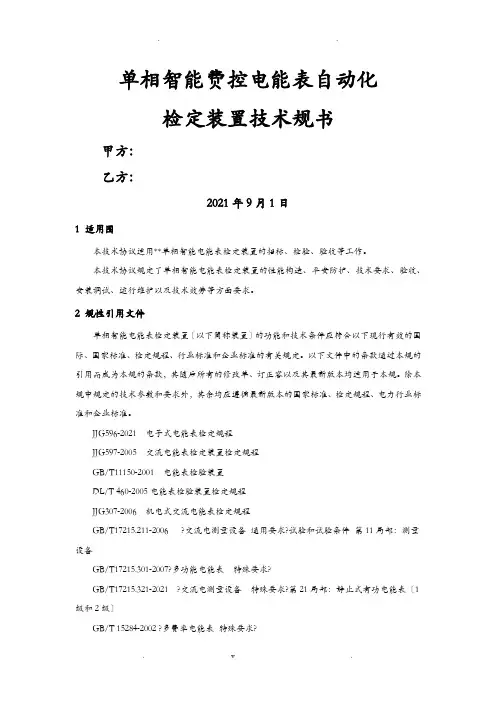

单相智能电能表自动化检定装置技术规范书一、引言单相智能电能表自动化检定装置是一种用于对单相智能电能表进行自动化检定和校准的设备。

本技术规范书旨在规范单相智能电能表自动化检定装置的技术要求和测试方法，确保其性能稳定、可靠，并满足相关标准和规定的要求。

二、术语和定义1. 单相智能电能表：指用于测量单相电能消耗的电能表，具备智能功能，能够实现远程抄表、远程控制等功能。

2. 自动化检定装置：指用于对电能表进行自动化检定和校准的设备，能够实现自动化测试、数据分析和结果判定等功能。

三、技术要求1. 检定精度1.1 电能示值误差检定精度：自动化检定装置对单相智能电能表的电能示值误差检定精度应符合国家标准和相关规定的要求。

1.2 功率因数检定精度：自动化检定装置对单相智能电能表的功率因数检定精度应符合国家标准和相关规定的要求。

1.3 需量检定精度：自动化检定装置对单相智能电能表的需量检定精度应符合国家标准和相关规定的要求。

2. 测试功能2.1 电能示值误差测试：自动化检定装置应能够对单相智能电能表的电能示值误差进行测试，并能够自动计算和记录测试结果。

2.2 功率因数测试：自动化检定装置应能够对单相智能电能表的功率因数进行测试，并能够自动计算和记录测试结果。

2.3 需量测试：自动化检定装置应能够对单相智能电能表的需量进行测试，并能够自动计算和记录测试结果。

3. 检定过程控制3.1 自动化程度：自动化检定装置应具备较高的自动化程度，能够实现自动化测试、数据分析和结果判定等功能，减少人工干预。

3.2 测试流程控制：自动化检定装置应能够根据不同的单相智能电能表型号和检定要求，灵活调整测试流程，确保测试过程的准确性和可靠性。

3.3 数据管理：自动化检定装置应能够对测试数据进行管理和存储，包括测试结果、测试时间、测试参数等信息，方便后续数据分析和查询。

四、测试方法1. 校准装置1.1 校准源：自动化检定装置应配备可靠的校准源，能够提供稳定、准确的电能示值和功率因数等校准信号。

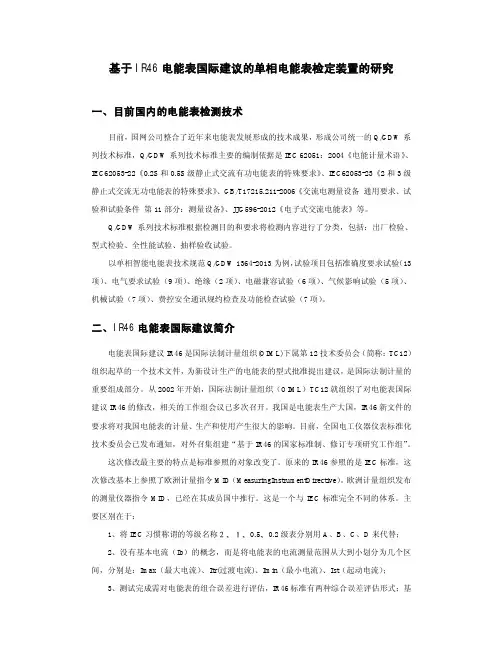

基于IR46电能表国际建议的单相电能表检定装置的研究一、目前国内的电能表检测技术目前，国网公司整合了近年来电能表发展形成的技术成果，形成公司统一的Q/GDW系列技术标准，Q/GDW系列技术标准主要的编制依据是IEC 62051：2004《电能计量术语》、IEC62053-22《0.2S和0.5S级静止式交流有功电能表的特殊要求》、IEC62053-23《2和3级静止式交流无功电能表的特殊要求》、GB/T17215.211-2006《交流电测量设备通用要求、试验和试验条件第11部分：测量设备》、JJG596-2012《电子式交流电能表》等。

Q/GDW系列技术标准根据检测目的和要求将检测内容进行了分类，包括：出厂检验、型式检验、全性能试验、抽样验收试验。

以单相智能电能表技术规范Q/GDW 1364-2013为例，试验项目包括准确度要求试验（13项）、电气要求试验（9项）、绝缘（2项）、电磁兼容试验（6项）、气候影响试验（5项）、机械试验（7项）、费控安全通讯规约检查及功能检查试验（7项）。

二、IR46电能表国际建议简介电能表国际建议IR46是国际法制计量组织(OIML)下属第12技术委员会（简称：TC12）组织起草的一个技术文件，为新设计生产的电能表的型式批准提出建议，是国际法制计量的重要组成部分。

从2002年开始，国际法制计量组织（OIML）TC12就组织了对电能表国际建议IR46的修改，相关的工作组会议已多次召开。

我国是电能表生产大国，IR46新文件的要求将对我国电能表的计量、生产和使用产生很大的影响。

目前，全国电工仪器仪表标准化技术委员会已发布通知，对外召集组建“基于IR46的国家标准制、修订专项研究工作组”。

这次修改最主要的特点是标准参照的对象改变了。

原来的IR46参照的是IEC标准，这次修改基本上参照了欧洲计量指令MID（MeasuringInstrumentDirective）。

欧洲计量组织发布的测量仪器指令MID，已经在其成员国中推行。

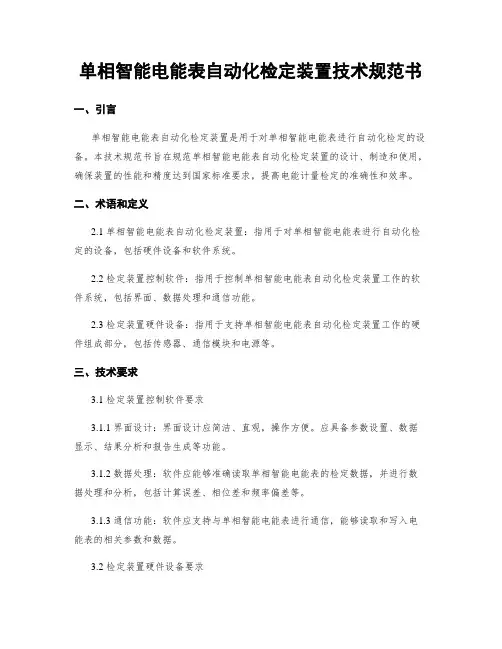

单相智能电能表自动化检定装置技术规范书一、引言单相智能电能表自动化检定装置是用于对单相智能电能表进行自动化检定的设备。

本技术规范书旨在规范单相智能电能表自动化检定装置的设计、制造和使用，确保装置的性能和精度达到国家标准要求，提高电能计量检定的准确性和效率。

二、术语和定义2.1 单相智能电能表自动化检定装置：指用于对单相智能电能表进行自动化检定的设备，包括硬件设备和软件系统。

2.2 检定装置控制软件：指用于控制单相智能电能表自动化检定装置工作的软件系统，包括界面、数据处理和通信功能。

2.3 检定装置硬件设备：指用于支持单相智能电能表自动化检定装置工作的硬件组成部分，包括传感器、通信模块和电源等。

三、技术要求3.1 检定装置控制软件要求3.1.1 界面设计：界面设计应简洁、直观，操作方便。

应具备参数设置、数据显示、结果分析和报告生成等功能。

3.1.2 数据处理：软件应能够准确读取单相智能电能表的检定数据，并进行数据处理和分析，包括计算误差、相位差和频率偏差等。

3.1.3 通信功能：软件应支持与单相智能电能表进行通信，能够读取和写入电能表的相关参数和数据。

3.2 检定装置硬件设备要求3.2.1 传感器：传感器应具备高精度、高稳定性，能够准确测量电能表的电流、电压和功率等参数。

3.2.2 通信模块：通信模块应支持多种通信协议，能够与单相智能电能表进行可靠的通信。

3.2.3 电源：电源应稳定可靠，能够满足检定装置的工作需求。

四、性能指标4.1 检定装置控制软件性能指标4.1.1 精度要求：软件应能够实现对单相智能电能表的准确检定，误差不超过国家标准规定的限值。

4.1.2 响应时间：软件的响应时间应快速，能够及时显示和处理检定数据。

4.1.3 数据存储：软件应具备数据存储功能，能够保存检定数据和结果。

4.2 检定装置硬件设备性能指标4.2.1 传感器精度：传感器的测量精度应符合国家标准要求。

4.2.2 通信模块可靠性：通信模块应具备稳定的通信性能，能够实现与单相智能电能表的可靠通信。
