单相费控智能电能表尺寸图
- 格式:doc
- 大小:4.00 MB
- 文档页数:24
单相费控智能电能表杭州海兴电力科技股份有限公司序言适用范围:本说明书适用以下单相费控智能电能表:注:DDZY208C-Z型\ DDZY208-Z型支持低压电力线载波通讯方式。
DDZY208C-J型\ DDZY208-J型支持微功率无线通讯方式。
DDZY208C 型\DDZY208C-Z型\ DDZY208C-J型支持CPU智能卡读写功能。
请根据您的产品选择阅读。
版本:V1.01产品简介1.1概述单相费控智能电能表是采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品,关键元器件选用国际知名品牌的长寿命器件,提高了产品的可靠性和使用寿命。
可根据具体产品型号选配低压电力线载波通讯模块或者微功率无线通讯模块,以及CPU智能卡读写接口。
1.2依据标准1.3工作原理单相费控智能电能表由电压采样网络、电流采样网络、存储器、和MCU组成数据处理单元;由交流电源、电池组成供电单元;由LCD显示、红外通信、RS485通信、按键、载波通注:载波、微功率无线、IC卡接口可选配。
1.4技术参数2主要功能2.1电能计量有功电能计量●具有正反向有功电能计量和分时电能计量功能,并可设置有功组合方式。
●保存当前和最近12个月的组合有功、正向有功、反向有功总和各费率电能量,结算时间可设定为1至28日的整点时刻。
2.2瞬时量测量可测量、记录、显示当前电压、电流、功率、功率因数等电网参数,测量误差(引用误差)不超过±1%。
2.3冻结功能2.3.1日冻结:保存最近62次的日冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率,日冻结时间可设。
2.3.2整点冻结:保存最近254次的整点冻结时间、正向有功、反向有功总电能量,整点冻结起始时间、时间间隔可设。
2.3.3定时冻结:保存最近60次的定时冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率,包括年、月、日、小时为周期的定时冻结。
2.3.4瞬时冻结:保存最近3次的瞬时冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率,在收到瞬时冻结命令后立即冻结。
隆基宁光DDZY1122-Z单相费控智能电能表【特点及用途】1. 采用先进的集成电路设计和SMT工艺制造,其特点是高精度、宽负载、低功耗、抗干扰能力强。
配有红外、RS485和载波通信接口。
是一款具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能的电能表。
2.适用范围:计量额定频率为50Hz的交流单相正、反向有功电能。
3.产品符合GB/T17215.321-2008《交流电测量设备特殊要求第21部分:静止式有功电能表(1级和2级)》、GB/T15284-2002《多费率电能表特殊要求》、DL/T 645-2007《多功能电能表通信规约》、 Q/GDW 364-2009 《单相智能电能表技术规范》的全部技术要求。
4.功能配置表注:“▲”代表该型号电能表有此功能【规格及主要技术参数】1. 规格:本公司可根据用户要求定制各种规格的电能表。
2、主要技术参数:2.1 基本误差:2.2 电气参数(参比条件下测得):起动电流:0.4 % Ib功耗:电压线路< 1.5W, 6.0V A电流线路< 1.0V A潜动:具有逻辑防潜动电路时钟误差< 0.5秒/日(23℃)液晶使用寿命:>10年掉电存贮时间:>20年【功能介绍】1.计量功能1.1正向有功电量计量:电能表自动计量正向累计有功电量,并分别计量正向尖、峰、平、谷各费率电量。
1.2反向有功电量计量:电能表自动计量反向累计有功电量,并分别计量反向尖、峰、平、谷各费率电量。
当反向用电时,电能表给出反向指示。
1.3组合电量计量:电能表可根据“组合电量模式字(可设置)”,进行组合总电量和各费率电量的计量。
1.4本地费控智能电能表具有电费计算功能。
计费方式有分时电价和阶梯电价,对应分时电价电能表和阶梯电价电能表两种。
分时电价电能表根据尖、峰、平、谷各费率的正、反向用电量累加和,分别按相应费率的电价计算电费。
阶梯电价电能表根据当月的实际用电量,按照预设的阶梯电价分段计算电费。
深圳友讯达科技股份有限公司粤制00000923DDZY1789-Z单相费控智能电能表使用说明书深圳友讯达科技股份有限公司Shenzhen Friendcom Technology Development Co.,Ltd.目录1概述 (1)2规格尺寸 (1)3主要技术指标 (1)4 工作原理 (2)5 使用说明 (2)6 基本功能 (4)7 外形尺寸图及接线图 (6)8安装与使用 (8)9运输和贮存 (8)10售后服务 (8)1概述DDZY1789-Z型单相费控智能电能表为本公司依据国网最新技术规范研制生产的电能计量产品。
该款单相电能表采用先进的超低功耗固态集成技术和SMT工艺设计、制造,供计量额定频率为50Hz单相电网中的交流有功电能。
采用了最先进的电能表专用集成电路、永久保存信息的非易失性存贮器、LCD液晶显示器等。
实现了单相电能计量、RS485抄读数据和远红外通讯、电力载波通讯设置、抄读等功能,支持DL/T698.45-2017《面向对象的数据交换协议》及DL/T 645-2007《多功能电能表通信协议》(通信协议可选)。
采用多种软件、硬件抗干扰措施,保证电表可靠运行,方便电力部门营业自动化管理,是目前国内居民、商业复费率计量的最佳实现方案。
引用标准:JJG 596-2012《电子式电能表》GB/T 15284-2002《多费率电能表特殊要求》GB/T 15464-1995《仪器仪表包装用通用技术条件》GB/T 17215.211-2006《交流电测量设备-通用要求试验和试验条件》第11部分:测量设备GB/T 17215.301-2007《多功能电能表特殊要求》GB/T17215.321-2008《交流电测试设备特殊要求第21部分静止式有功电能表(1级2级)》DL/T698.45-2017《电能信息采集与管理系统第4-5部分:通信协议—面向对象的数据交换协议》DL/T 645-2007《多功能电能表通信协议》《多功能电能表通信协议》备案文件2规格尺寸● 160(长)*112(宽)*71(厚)(单位:mm,适用于其它类型的单相电能表)。

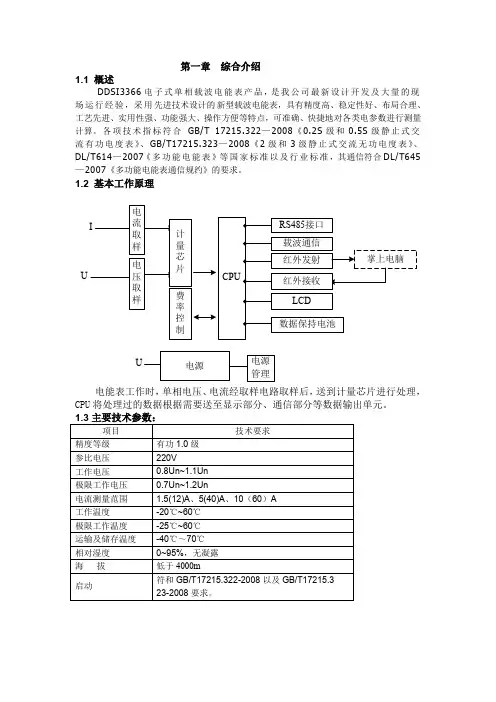

第一章 综合介绍 1.1 概述DDSI3366电子式单相载波电能表产品,是我公司最新设计开发及大量的现场运行经验,采用先进技术设计的新型载波电能表,具有精度高、稳定性好、布局合理、工艺先进、实用性强、功能强大、操作方便等特点,可准确、快捷地对各类电参数进行测量计算。
各项技术指标符合 GB/T 17215.322—2008《0.2S 级和0.5S 级静止式交流有功电度表》、GB/T17215.323—2008《2级和3级静止式交流无功电度表》、DL/T614—2007《多功能电能表》等国家标准以及行业标准,其通信符合DL/T645—2007《多功能电能表通信规约》的要求。
1.2 基本工作原理UU电能表工作时,单相电压、电流经取样电路取样后,送到计量芯片进行处理,CPU 将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。
1.5 其他第二章仪表主要功能2.1 电能计量采用了24bit的高精度ΣΔ模数转换器,确保了采样的精度值,并保证了电能表在1000:1范围内的线性度优于0.2%。
同时对周边采样电路进行了优化设计,采用了大量的高精度高稳定性的电阻、电容、振荡器,确保电能表在-25℃至60℃的温度范围内误差偏移值优于国家相关标准。
如采用特殊工艺,电能表在10倍表的范围内可满足国标的计量要求。
a)具有正向、反向有功电能量计量功能,并可以据此设置组合有功和组合有功电能量。
b)具有分时计量功能;有功电能量应对尖、峰、平、谷等各时段电能量及总电能量分别进行累计、存储;c)具有单独计量正向有功、反向有功电能量计量功能,反向有功电能按正向有功电能单独进行计量和存储。
d)可测量有功功率、功率因数、电压、相电流、零线电流、电网频率、电表温度等运行参数。
2.2 时钟采用具有温度补偿功能的内置硬件时钟电路,具有日历、计时、闰年自动转换功能。
2.2.1 广播校时不受密码和硬件编程开关限制,对时钟误差小于或等于5分钟的电能表进行校时,每天只允许校对一次,且在午夜零点前后10分钟内不能进行广播校时。
第一章单相智能电能表型式规范条文解释【条文】1 适用范围本标准适用于国家电网公司新订货的,用于测量频率范围为45Hz~65 Hz的单相智能电能表(以下简称电能表)。
本标准中规定了单相智能电能表的环境条件、规格要求、显示要求、外观结构、安装尺寸、材料及工艺等型式要求。
【条文解释】智能电能表是智能电网的重要组成部分,本标准从优化外形、规范型式等要求以及满足国家电网公司电能表集中规模招标需求出发,结合国内外计量、通信技术现状以及公司系统生产、经营、管理对电能表的基本要求,对单相智能电能表的环境条件、规格要求、显示要求、外形及安装尺寸、端子接线、材料、工艺等进行了规范,为规范单相智能电能表的设计、制造、选型与管理工作提供技术依据。
【条文】2 规范性引用文件GB/Z 21192-2007 《电能表外形和安装尺寸》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件- 第11部分:测量设备》GB/T 1804-2000 《一般公差未注公差的线性和角度尺寸的公差》Q/GDW 205-2008 《电能计量器具条码》Q/GDW 354-2009 《智能电能表功能规范》【条文解释】除本标准中已经作了规定的内容外,未述及的有关技术要求、内容应遵循被引用文件的相关条款。
如果制造单位有自已的标准或规范,原则上应比本规范更严格。
3 规格要求【条文】3.1标准的参比电压标准的参比电压见表3-1。
略。
【条文】3.2标准的参比电流标准的参比电流见表3-2。
33最大电流最大电流应是参比电流的整数倍,倍数不宜小于4倍。
【条文解释】GBT17215.211-2006《交流电测量设备-通用要求试验和试验条件第11部分:测量设备》规定了5A、10A、15A、20A、30A、40A、50A七个标准的参比电流值,根据公司系统多年的使用经验,本规范将直接接入式单相表的参比电流值优化为5A、10A、20A三个规格,结合最大电流不小于参比电流4倍的要求,可以满足各地大部分用户的使用需求。
中国南方电网责任有限公司单相电子式电能表(费控)技术规范(送审稿)2011-××-××发布 2011-××-××实施 中国南方电网责任有限公司发 布目 录1范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1介质 (1)3.2固态介质 (1)3.3虚拟介质 (1)3.4累计电量 (1)3.5负荷开关 (1)3.6临界电压 (2)3.7停电 (2)3.8剩余金额 (2)3.9透支金额 (2)3.10透支门限金额 (2)3.11报警金额 (2)3.12CPU卡 (2)4技术要求 (2)4.1规格要求 (2)4.2机械和结构要求 (2)4.2.1通用要求 (2)4.2.2表座 (3)4.2.3 表盖 (3)4.2.4 端子座及接线端子 (3)4.2.5 端子盖 (4)4.2.6铭牌 (4)4.2.7 条形码要求 (4)4.2.8按键 (4)4.2.9采样元件 (4)4.2.10封印、封印螺丝及表壳螺丝 (5)4.2.11 显示器 (5)4.2.12线路板 (5)4.2.13元器件 (5)4.2.14表内配件 (6)4.3功能要求 (6)4.3.1电能计量 (6)4.3.2测量及监测 (6)4.3.3事件记录 (6)4.3.4时钟、电池 (6)4.3.5广播校时 (6)4.3.6费率、时段 (7)4.3.7 冻结功能 (7)4.3.8显示功能 (7)4.3.9报警功能 (9)4.3.10通信要求 (9)4.3.11信号输出 (10)4.3.12 安全防护 (10)4.3.13 费控功能 (11)4.3.14 通断电要求*(可选项) (12)4.3.15零线计量*(可选项) (12)4.3.16 保电功能*(可选项) (12)4.4基本技术指标 (12)4.4.1 误差要求 (12)4.4.2 功率消耗 (13)4.4.3 电压范围 (13)4.4.4 过电压能力 (13)4.4.5 电能表常数 (13)4.4.6误差一致性 (13)4.4.7误差变差要求 (14)4.4.8负载电流升降变差 (14)4.5寿命要求 (14)4.6软件要求 (14)5 试验项目及要求 (14)5.1绝缘性能试验 (14)5.1.1 脉冲电压试验 (14)5.1.2 交流电压试验 (14)5.2准确度试验 (14)5.2.1 基本要求 (14)5.2.2 电能示值误差 (16)5.2.3 日计时误差 (16)5.3电气性能试验 (16)5.3.1 功率消耗 (16)5.3.2 电源电压试验 (16)5.3.3 短时过电流 (17)5.3.4 自热影响 (17)5.4误差一致性试验 (18)5.5误差变差试验 (18)5.6负载电流升降变差试验 (18)5.7电流过载试验 (18)5.8电磁兼容性试验 (18)5.9气候影响试验 (18)5.10通信规约一致性检查 (19)5.11数据传输线抗干扰试验 (19)5.12功能检查 (19)5.13机械试验 (19)5.14外观、标志 (19)6 验收方法 (19)6.1全性能试验 (19)6.1.1 抽样方案 (19)6.1.2 不合格分类 (19)6.1.3 检验结果的判定 (20)6.2抽样验收试验 (20)6.3全检验收试验 (20)6.4验收结果的处理 (20)附录A 试验项目明细表 (21)附录B 建议循显和键显项配置 (22)附录C 载波模块技术指标 (23)附录D 电能表功能配置推荐表 (25)附录E 电能表显示代码 (27)前言按照中国南方电网责任有限公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求,参考国家和行业标准,结合公司目前和未来的应用需求,组织编写了电能表系列标准。
本结构及尺寸适用CPU卡式和射频卡式的2级单相本地费控智能电能表(CPU卡、射频卡通过电能表型号进行区分标识);本结构的外观、开盖尺寸、侧视/后视图尺寸、接线芯尺寸、接线端子等简图参见A.1~A.5,接线端子定义参见表A-1、表A-2。
图中未单独注出公差的尺寸的允许公差遵照GB/T 1804-2000的要求执行(以下同)。
A.1电能表外观简图A.2电能表开盖尺寸简图A.3电能表侧视/后视尺寸简图A.4电能表接线芯尺寸简图电流60A及以下电流60A以上互感器接入式电流端子接线孔外口采用倒角A.5电能表端子接线图直接接入式表A-1直接接入式电能表接线端子定义1 相线接线端子7 脉冲接线端子2 相线接线端子8 脉冲接线端子3 零线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子1相线入零线入234相线出零线出经互感器接入式表A-2经互感器接入式电能表接线端子定义1 电流接线端子7 脉冲接线端子2 电流接线端子8 脉冲接线端子3 相线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子附录B单相本地费控智能电能表(载波)尺寸图本结构及尺寸适用于CPU卡式和射频卡式2级本地费控智能电能表(载波),其中CPU 卡、射频卡通过电能表型号进行区分,电能表载波模块外置。
本结构的外观、开盖尺寸、侧视/后视图尺寸、接线芯尺寸、接线端子等简图参见图B.1~B.5,接线端子的定义参见表B-1、表B-2;载波通信模块结构要求见附录E。
B.1电能表外观简图B.2电能表开盖尺寸简图注:图中未插入载波模块B.3电能表侧视/后视尺寸简图B.4电能表接线芯尺寸简图电流60A及以下电流60A以上互感器接入式电流端子接线孔外口采用倒角B.5电能表端子接线图直接接入式表B-1直接接入式电能表接线端子定义1 相线接线端子7 脉冲接线端子2 相线接线端子8 脉冲接线端子3 零线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子1相线入零线入234相线出零线出经互感器接入式表B-2经互感器接入式电能表接线端子定义1 电流接线端子7 脉冲接线端子2 电流接线端子8 脉冲接线端子3 相线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子附录C单相远程费控智能电能表尺寸图本结构及尺寸适用于2级远程费控智能电能表;本结构的外观、开盖尺寸、侧视/后视尺寸、接线芯尺寸、接线端子等简图参见图C.1~C.5,接线端子定义参见表C-1、表C-2。
DDZY311-Z型单相费控智能电能表使用说明书(GW-V14.3)杭州西力电能表制造有限公司HANGZHOU XILI WATT-HOUR METER MANUFACTURE CO., LTD.一、概述DDZY311-Z型单相费控智能电能表用于频率为50Hz的单相交流电网的电能量测量,该表型是在国网公司智能电表系列标准的基础上研制而成,采用了超大规模数字信号处理芯片、永久保存信息的存贮器、全隔离标准RS485通讯接口和红外通讯和信息安全加密ESAM模块等先进技术。
该表集众多功能于一体,实现了电能计量、本地费控管理及远程通讯等功能,满足电力部门及时有效地对用户进行现代化科学管理的需求二、主要规格5(60)A、10(100)A三、主要性能3.1基本误差符合GB/T 17215.321—2008《交流电测量设备特殊要求-第21部分静止式有功电能表(1级和2级)》要求。
3.2电气参数:3.2.3 电能表标准参比频率:参比频率的标准值为50Hz电压线路小于1.5W和10VA,电流线路小于1VA≤0.5s/d(23℃±2℃),具有时钟温度补偿功能。
3.3气候、环境条件:3.4大气压力:63.0kPa~106.0kPa(海拔4000m及以下),特殊订货要求除外。
高海拔地区要求电能表满足在海拔4000m~4700m正常工作。
3.5外形尺寸:160mm(高)×112 mm(宽)×71 mm(厚)。
四、主要功能4.1 计量功能a)具有正、反向有功电能计量功能,能存储其数据,并可以据此设置组合有功。
b)具有分时计量功能,有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。
c)能存储上12个月的总电能和各费率电能量;数据存储分界时刻为月末24时,或在每月1号至28号内的整点时刻。
4.2费控功能电费计算在远程售电系统中完成。
电能表利用RS-485接收远程售电系统下发的拉闸、允许合闸、ESAM数据抄读指令时,需通过严格的安全认证。
DDZY71-Z/DDZY71-J型单相费控智能电能表使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1简介1.1概述DDZY71-Z/DDZY71-J系列单相费控智能电能表用于计量额定频率为50Hz的交流单相有功电能。
产品采用GB/T17215.321-2021《电测量设备特殊要求第21部分:静止式有功电能表(A级、B级、C级、D级和E级)》和GB/T15284-2002《多费率电能表特殊要求》及2020标准《单相智能电能表技术规范》等国家标准和行业标准。
通信规约符合DL/T698.45标准。
1.2主要特点1.2.1采用高质量、高精度、高灵敏、高稳定、宽量程、低功耗专用计量芯片。
1.2.2电压采样回路采用电阻分压方式。
1.2.3电流采样回路采用高质量、高精度、高稳定、宽量程的锰铜分流器或互感器。
1.2.4显示采用具有宽视角、高对比度、防紫外线,性能可靠的LCD显示器。
1.2.5应用数字处理技术及SMT工艺。
1.2.6结构牢固,阻燃、抗老化、密封性能好。
表壳结构尺寸统一简洁、美观精致、安装方便。
1.3规格型号1.3.1标称电压U nom:220V1.3.2准确度等级:A级1.3.3标准参比频率:50Hz表1:各电流规格电能表接入线路方式最小电流I min(A)转折电流I tr(A)最大电流I max(A)直接接入0.250.5600.51100注:型号、规格、常数等信息请以铭牌为准。
1.4技术指标表2:电气参数正常工作电压0.9U nom~1.1U nom扩展工作电压0.8U nom~1.15U nom电压线路功耗≤1.5W和8VA(非通信状态)≤3W(通信状态)电流线路功耗≤1VA时钟精度(23℃)≤0.5s/d表3:气候条件正常工作温度-25℃~+60℃极限工作温度-40℃~+70℃存贮和运输温度-45℃~+70℃工作湿度≤95%RH大气压力63kPa~106kPa(海拔4000m及以下)表4:有功百分数误差极限负载电流I功率因数百分数误差极限(%)I tr≤I≤I max1±1.0 0.5L到1到0.8C±1.0I min≤I<I tr1±1.50.5L到1到0.8C±1.5I st≤I<I min1±1.5•I min/I1.5工作原理图1:基本工作原理框图2外形尺寸及安装2.1外形尺寸及安装尺寸图2:外形及安装尺寸外形尺寸:160×112×71(mm)安装尺寸:140(150)×100(mm)2.2接线图图3:直接接入式注意:接线时应按小盖上的接线图正确接线。
1.概述DDZY22型单相费控智能电能表,采用当今最先进的电能表专用集成电路、微处理器、永久保存信息的不挥发性存贮器、宽温液晶显示等技术和SMT工艺设计、制造,是高精度、宽负载、高灵敏、低功耗,供计量额定频率为50/60Hz的单相电网中的交流有功电能,该表集众多功能于一体,实现了正、反向有功电能计量以及远传实时电压、电流、零线电流、功率、功率因数等,并可通过远程售电系统实现用户“先买后用”的预付费功能,又可灵活预置多种功能:冻结电量、故障报警、自动断电、开盖记录、自动抄表等功能。
以PC机和掌上电脑为媒介实现用户与供电部门计算机的信息传输。
本表还具有红外、RS485接口,方便电力部门实现计算机网络管理。
并采用多种软件、硬件抗干扰措施,保证电表可靠运行,从而适应了电力部门对用户有效及时地现代化科学管理需求。
2.技术参数:电表设计参数指标完全符合DL/T 645—2007 《多功能电能表通信协议》、DL/T 614—2007 《多功能电能表》、Q/GDW 354—2009 《智能电能表功能规》、Q/GDW 355—2009 《单相智能电能表型式规》、Q/GDW 364-2009《单相智能电能表技术规》、Q/GDW 365—2009 《智能电能表信息交换安全认证技术规》。
2.1 规格及技术参数:2.1.1 电压及电流参数:●额度工作电压:Un:220V,工作电压围(70%~120%)Un●单相临界电压:电能表可在60%工作( 0.7Un以上通讯,点亮背光、拉合闸可正常工作)。
●电压线路:在参比电压、参比温度和参比频率下,电能表电压线路的有功功率和视在功率消耗在非通信状态下小于1.5W、10VA;在通信状态下小于3W、12VA。
●电流线路:在基本电流、参比温度和参比频率下,电能表电流线路的视在功率消耗小于1VA。
●标定电流:1.5(6)A 5(10)A 5(20)A 5(30)A 5(60)A 10(50)A 10(60)A 20(80)A 20(100)A2.1.2电量LCD:显示0~999999.99kWh。
【特点及用途】1. 采用先进的集成电路设计和SMT工艺制造,其特点是高精度、宽负载、低功耗、抗干扰能力强。
配有红外、RS485和载波通信接口。
是一款具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能的电能表。
2.适用范围:计量额定频率为50Hz的交流单相正、反向有功电能。
3.产品符合GB/T17215.321-2008《交流电测量设备特殊要求第21部分:静止式有功电能表(1级和2级)》、GB/T15284-2002《多费率电能表特殊要求》、DL/T 645-2007《多功能电能表通信规约》、 Q/GDW 364-2009 《单相智能电能表技术规范》的全部技术要求。
4.功能配置表注:“▲”代表该型号电能表有此功能【规格及主要技术参数】1. 规格:本公司可根据用户要求定制各种规格的电能表。
2、主要技术参数:2.1 基本误差:2.2 电气参数(参比条件下测得):起动电流:0.4 % Ib功耗:电压线路< 1.5W, 6.0V A电流线路< 1.0V A潜动:具有逻辑防潜动电路时钟误差< 0.5秒/日(23℃)液晶使用寿命:>10年掉电存贮时间:>20年【功能介绍】1.计量功能1.1正向有功电量计量:电能表自动计量正向累计有功电量,并分别计量正向尖、峰、平、谷各费率电量。
1.2反向有功电量计量:电能表自动计量反向累计有功电量,并分别计量反向尖、峰、平、谷各费率电量。
当反向用电时,电能表给出反向指示。
1.3组合电量计量:电能表可根据“组合电量模式字(可设置)”,进行组合总电量和各费率电量的计量。
1.4本地费控智能电能表具有电费计算功能。
计费方式有分时电价和阶梯电价,对应分时电价电能表和阶梯电价电能表两种。
分时电价电能表根据尖、峰、平、谷各费率的正、反向用电量累加和,分别按相应费率的电价计算电费。
阶梯电价电能表根据当月的实际用电量,按照预设的阶梯电价分段计算电费。
中国南方电网有限责任公司单相电子式电能表外形结构规范目录前言.............................................................................................................................. 错误!未定义书签。
1适用范围 (1)2规范性引用文件 (1)3外观结构、安装尺寸图及颜色 (1)4材料及工艺要求 (1)4.1 表座 (1)4.2 表盖 (2)4.3 端子座及接线端子 (2)4.4 封印、表壳螺丝及封印螺丝 (2)4.5 端子盖 (3)4.6 铭牌 (3)4.7 条形码要求 (3)4.8 编程开关 (3)4.9 载波模块结构和尺寸要求 (3)附录A 单相智能电能表尺寸图 (4)附录B 单相智能载波电能表尺寸图 (13)附录C接线端子尺寸简图 (18)附录D电能表端子接线图............................................................................................ 错误!未定义书签。
附录E 单相智能电能表载波通信模块结构要求 (20)1范围本规范适用于南方电网公司使用的单相电子式电能表系列,包括RS-485接口单相电子式电能表、单相电子式电能表(载波)、单相费控电能表。
本规范中规定了单相电子式电能表系列的环境条件、外观结构、安装尺寸、材料及工艺等型式要求。
凡本标准中未述及,但在有关国家、电力行业或IEC等标准中做了规定的条文,应按相应标准执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
ddzy288型单相费控智能电能表原理摘要:一、单相费控智能电能表简介二、单相费控智能电能表工作原理1.测量系统2.专用电路处理系统三、单相费控智能电能表设计思路与特点1.远程预付费和抄表2.安全认证和指纹识别3.LCD液晶显示屏与多种通信方式4.故障报警与电量过低报警5.防偷电单元正文:ddzy288型单相费控智能电能表是一款应用于家庭和商业场所的智能电表,它具有先付费后用电的管理功能。
这款电能表的工作原理主要涉及两个功能模块:测量系统和专用电路处理系统。
测量系统是电能表的核心部分,它对被测交流电压和电流进行高精度采样,然后将采样信号送至专用电能计量芯片。
在这个芯片中,采样信号经过一系列数字处理,最终转换成与有功功率成正比的脉冲频率信号。
这个信号将被发送至微处理器,进行后续的电量计算和费率分时累加。
专用电路处理系统负责处理电能表的数据显示、远程通信和费控功能。
数据显示部分采用大屏幕中文液晶,方便用户读取电量、电压、电流等信息。
远程通信部分则支持红外和RS485通讯功能,可实现远程抄表和远程费控。
费控功能则通过预先设置的费率策略,实现电量的精细化管理。
在设计思路和特点方面,ddzy288型单相费控智能电能表注重用户体验和用电安全。
它不仅能实现远程预付费和抄表,还具有本地费控和远程费控模式的灵活切换,满足电能计量与结算需求。
为了保障数据安全,电能表采用了安全认证和指纹识别技术。
此外,它还具备故障报警和电量过低报警功能,便于管理人员及时发现问题,提高电表运行的可靠性。
总之,ddzy288型单相费控智能电能表凭借其先进的计量原理、实用的设计思路和丰富的功能特点,为用户提供了便捷、安全的用电体验。
DDZY311-Z型单相费控智能电能表使用说明书(GW-V14.3)杭州西力电能表制造有限公司HANGZHOU XILI WATT-HOUR METER MANUFACTURE CO., LTD.一、概述DDZY311-Z型单相费控智能电能表用于频率为50Hz的单相交流电网的电能量测量,该表型是在国网公司智能电表系列标准的基础上研制而成,采用了超大规模数字信号处理芯片、永久保存信息的存贮器、全隔离标准RS485通讯接口和红外通讯和信息安全加密ESAM 模块等先进技术。
该表集众多功能于一体,实现了电能计量、本地费控管理及远程通讯等功能,满足电力部门及时有效地对用户进行现代化科学管理的需求二、主要规格5(60)A、10(100)A三、主要性能3.1基本误差符合GB/T 17215.321—2008《交流电测量设备特殊要求-第21部分静止式有功电能表(1级和2级)》要求。
3.2电气参数:参比频率的标准值为50Hz电压线路小于1.5W和10VA,电流线路小于1VA≤0.5s/d(23℃±2℃),具有时钟温度补偿功能。
3.3气候、环境条件:3.3.1参比温度为23℃;相对湿度为45%~75%。
63.0kPa~106.0kPa(海拔4000m及以下),特殊订货要求除外。
高海拔地区要求电能表满足在海拔4000m~4700m正常工作。
3.5外形尺寸:160mm(高)×112 mm(宽)×71 mm(厚)。
四、主要功能4.1 计量功能a)具有正、反向有功电能计量功能,能存储其数据,并可以据此设置组合有功。
b)具有分时计量功能,有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。
c)能存储上12个月的总电能和各费率电能量;数据存储分界时刻为月末24时,或在每月1号至28号内的整点时刻。
4.2费控功能电费计算在远程售电系统中完成。
电能表利用RS-485接收远程售电系统下发的拉闸、允许合闸、ESAM数据抄读指令时,需通过严格的安全认证。

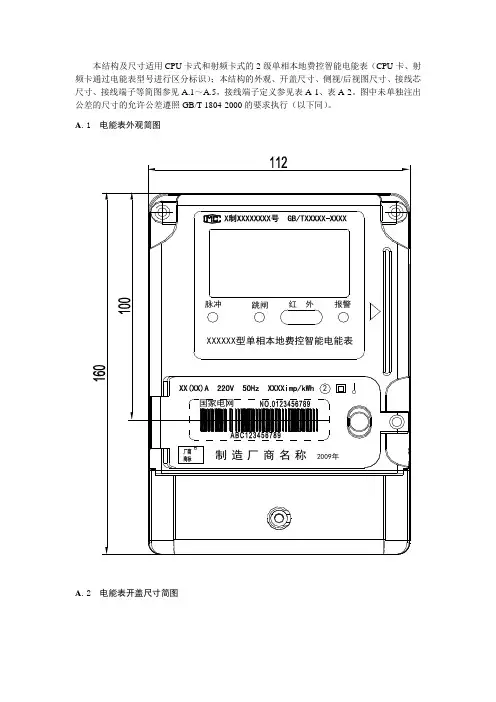

本结构及尺寸适用CPU 卡式和射频卡式的2级单相本地费控智能电能表(CPU 卡、射频卡通过电能表型号进行区分标识);本结构的外观、开盖尺寸、侧视/后视图尺寸、接线芯尺寸、接线端子等简图参见A.1~A.5,接线端子定义参见表A-1、表A-2。
图中未单独注出公差的尺寸的允许公差遵照GB/T 1804-2000的要求执行(以下同)。
A .1 电能表外观简图脉冲红 外报警跳闸2国家电网制造厂商名称R2009年XXXXXX型单相本地费控智能电能表A .2 电能表开盖尺寸简图A.3电能表侧视/后视尺寸简图A.4电能表接线芯尺寸简图电流60A及以下电流60A以上互感器接入式电流端子接线孔外口采用倒角A.5电能表端子接线图直接接入式表A-1直接接入式电能表接线端子定义1 相线接线端子7 脉冲接线端子2 相线接线端子8 脉冲接线端子3 零线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子1相线入零线入234相线出零线出经互感器接入式表A-2经互感器接入式电能表接线端子定义1 电流接线端子7 脉冲接线端子2 电流接线端子8 脉冲接线端子3 相线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子附 录 B单相本地费控智能电能表(载波)尺寸图本结构及尺寸适用于CPU 卡式和射频卡式2级本地费控智能电能表(载波),其中CPU 卡、射频卡通过电能表型号进行区分,电能表载波模块外置。
本结构的外观、开盖尺寸、侧视/后视图尺寸、接线芯尺寸、接线端子等简图参见图B.1~B.5,接线端子的定义参见表B-1、表B-2;载波通信模块结构要求见附录E 。
B .1 电能表外观简图脉冲红 外报警跳闸2国家电网制造厂商名称R2009年RXD TXDXXXXXX型单相本地费控智能电能表(载波)B.2电能表开盖尺寸简图注:图中未插入载波模块B.3电能表侧视/后视尺寸简图B.4电能表接线芯尺寸简图电流60A及以下电流60A以上互感器接入式电流端子接线孔外口采用倒角B.5电能表端子接线图直接接入式表B-1直接接入式电能表接线端子定义1 相线接线端子7 脉冲接线端子2 相线接线端子8 脉冲接线端子3 零线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子1相线入零线入234相线出零线出经互感器接入式表B-2经互感器接入式电能表接线端子定义1 电流接线端子7 脉冲接线端子2 电流接线端子8 脉冲接线端子3 相线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子附 录 C单相远程费控智能电能表尺寸图本结构及尺寸适用于2级远程费控智能电能表;本结构的外观、开盖尺寸、侧视/后视尺寸、接线芯尺寸、接线端子等简图参见图C.1~C.5,接线端子定义参见表C-1、表C-2。
C .1 电能表外观简图脉冲红 外报警跳闸2国家电网制造厂商名称R2009年XXXXXX型单相远程费控智能电能表C.2电能表开盖尺寸简图C.3电能表侧视/后视尺寸简图C.4电能表接线芯尺寸简图电流60A及以下电流60A以上互感器接入式电流端子接线孔外口采用倒角C.5电能表端子接线图直接接入式表C-1直接接入式电能表接线端子定义1 相线接线端子7 脉冲接线端子2 相线接线端子8 脉冲接线端子3 零线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子1相线入零线入234相线出零线出经互感器接入式表C-2经互感器接入式电能表接线端子定义1 电流接线端子7 脉冲接线端子2 电流接线端子8 脉冲接线端子3 相线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子附 录 D单相远程费控智能电能表(载波)尺寸图本结构及尺寸对应2级远程费控智能电能表(载波),其中电能表载波模块外置;本结构的外观、开盖尺寸、侧视/后视尺寸、接线芯尺寸、接线端子等简图参见图D.1~D.5,接线端子定义参见表D-1、表D-2,载波通信模块结构要求见附录E 。
D .1 电能表外观简图脉冲红 外报警跳闸XXXXXX型单相远程费控智能电能表(载波)2国家电网制造厂商名称R2009年RXD TXDD.2电能表开盖尺寸简图注:图中未插入载波模块D.3电能表侧视/后视尺寸简图D.4电能表接线芯尺寸简图电流60A及以下电流60A以上互感器接入式电流端子接线孔外口采用倒角D.5电能表端子接线图直接接入式表D-1直接接入式电能表接线端子定义1 相线接线端子7 脉冲接线端子2 相线接线端子8 脉冲接线端子3 零线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子1相线入零线入234相线出零线出经互感器接入式表D-2经互感器接入式电能表接线端子定义1 电流接线端子7 脉冲接线端子2 电流接线端子8 脉冲接线端子3 相线接线端子9 多功能输出口接线端子4 零线接线端子10 多功能输出口接线端子5 跳闸控制端子11 485-A接线端子6 跳闸控制端子12 485-B接线端子附录E单相电能表载波通信模块结构要求E.1通信模块结构示意图通信模块的外形尺寸为70mm(长)×50mm(宽)×22.7mm(高),模块正视、侧视、底视示意图参见图E-1、E-2。
通信模块材料、颜色与表盖一致。
强电和弱电的整体位置如图E-2所示,强电在左下脚,弱电在右上角;其中,载波模块与电能表的连接必须增加过压、过流和静电等保护电路。
图E-1通信模块正视、侧视示意图图E-2通信模块底视示意图E.2通信模块弱电接口管脚定义通信模块弱电接口采用2×6双排插针作为连接件,电能表弱电接口采用2×6双排插座作为连接件。
图E-3为通信模块弱电接口管脚定义示意图;单相电能表与通信模块弱电接口管脚定义见表E-1。
图E-3通信模块弱电接口示意图表E-1电能表与通信模块弱电接口管脚定义说明电能表接口管脚编号模块对应管脚编号信号类别信号名称信号方向(针对模块)说明20 9 预留RESERVE 预留19 10 状态EVENTOUTI电能表事件状态输出,当有开表盖、功率反向、内部程序错误、时钟错误、存储器故障事件发生时,输出高电平,请求查询异常事件;查询完毕输出低电平。
电平上拉电阻在基表(即电能表)侧。
18 11 状态STA O接收时地址匹配正确输出0.2s高电平;发送过程输出高电平,表内CPU判定载波发送时禁止操作继电器。
电平上拉电阻在基表(即电能表)侧。
17 12 信号/RST I 复位输入(低电平有效)16 13 信号RXD I通信模块接收电能表CPU信号引脚(5V TTL电平)15 14 信号/SET IMAC地址设置使能;低电平时,方可设置载波模块MAC地址。
14 15 电源VDD通信模块数字部分电源,由电能表提供。
电压:直流5V±5%,电流:50mA。
13 16 信号TXD O通信模块给电能表CPU发送信号引脚(5V TTL电平)12、11 17、18 电源VSS 通信地10、9 19、20 电源VCC通信模块模拟电源,由电能表提供,电压范围:+12V~+15V,输出功率:1.5W。
滤波电容放电时间常数不小于10倍工频周期,总容量不小于2200F)。
E.3通信模块载波耦合接口定义通信模块采用2×4双排插针作为连接件,其接口管脚排列见图E-4,对应管脚定义见表E-2,电能表接口采用2×4双排插座作为连接件。
图E-4通信模块载波耦合接口示意图表E-2电能表与载波通信模块耦合接口管脚定义说明电能表接口管脚编号模块对应管脚编号信号类别信号名称信号方向(针对模块)说明1、2 7、8 载波L 电网相线作为信号耦合接入端3、4、5、6 5、6、3、4空空空引脚,PCB无焊盘设计,连接件对应位置无插针,用于增加安全间距,提高绝缘性能。
7、8 1、2 载波N 电网中性线作为信号耦合接入端。
