第1篇一、实验目的1. 了解电机变压器的基本结构和工作原理。
2. 熟悉电机变压器的实验方法和步骤。
3. 掌握电机变压器的主要参数和性能指标。
4. 培养实验操作能力和分析问题、解决问题的能力。
二、实验原理电机变压器是一种利用电磁感应原理实现电压变换的设备。
它主要由铁芯、线圈和绝缘材料组成。
当原线圈通入交流电流时，铁芯中会产生交变磁场，从而在副线圈中产生感应电动势，实现电压的变换。
三、实验器材1. 电机变压器一台2. 万用表一块3. 电源一台4. 电流表和电压表各一块5. 连接线若干6. 保护装置四、实验步骤1. 连接电路将电机变压器与电源、电流表和电压表连接，确保连接正确无误。
2. 测量空载电流和电压断开负载，通入电源，测量原线圈的空载电流和电压，记录数据。
3. 测量负载电流和电压连接负载，通入电源，测量原线圈和副线圈的负载电流和电压，记录数据。
4. 测量变压器损耗测量原线圈和副线圈的损耗，包括铜损耗和铁损耗，记录数据。
5. 测量变压器的效率计算变压器的效率，即输出功率与输入功率之比。
6. 测量变压器的变比根据原线圈和副线圈的电压，计算变压器的变比。
7. 测量变压器的短路阻抗在副线圈短路的情况下，测量原线圈的电流，计算变压器的短路阻抗。
五、实验数据及分析1. 空载电流和电压原线圈空载电流：I1 = 0.2A原线圈空载电压：U1 = 220V2. 负载电流和电压原线圈负载电流：I1 = 1.0A副线圈负载电流：I2 = 0.5A原线圈负载电压：U1 = 220V副线圈负载电压：U2 = 110V3. 变压器损耗铜损耗：Pcu = I2^2 R2 = 0.5^2 4 = 1W铁损耗：Pre = 0.5W4. 变压器效率效率：η = (P2 / P1) 100% = (110W / 120W) 100% = 91.7%5. 变压器变比变比：k = U1 / U2 = 220V / 110V = 26. 变压器短路阻抗短路阻抗：Zk = U1 / I1 = 220V / 1.0A = 220Ω六、实验结论1. 通过实验，我们了解了电机变压器的基本结构和工作原理。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==三相变压器实验报告篇一：三相变压器的参数测定实验报告电机学实验报告——三相变压器的参数测定姓名：张春学号：2100401332 同组者：刘扬，刘东昌实验四三相变压器的参数测定实验一、实验目的1．熟练掌握测取变压器参数的实验和计算方法。
2．巩固用瓦特表测量三相功率的方法。
二、实验内容1．选择实验时的仪表和设备，并能正确接线和使用. 2．空载实验测取空载特性线。
3．负载损耗实验（短路实验）测取短路特性曲线。
三、实验操作步骤 1．空载实验实验线路如图4-3，将低压侧经调压器和开关接至电源，高压侧开路。
接线无误后，调压器输出调零，闭合S1和S2，调节调压器使输出电压为低压测额定电压，记录该组数据于表4-2中，然后逐次改变电压，在（1.2～三条、和三条曲0.5）的范围内测量三相空载电压、电流及功率，共测取7～9组数据，记录于表4-2中。
图4-3 三相变压器空载实验接线图3．负载损耗实验（又叫短路实验）变压器低压侧用较粗导线短路，高压侧通以低电压。
按图4-4接线无误后，将调压器输出端可靠地调至零位。
闭合开关S1和S2，监视电流表指示，微微增加调压器输出电压，使电流达到高压侧额定值，缓慢调节调压器输出电压，使短路电流在（1.1～0.5）的范围内，测量三相输入电流、三相功率和三相电压，共记录5～7组数据，填入表4-3中。
图4-4 三相变压器负载损耗实验接线图四、实验报告:1．分析被试变压器的空载特性。
（1）计算表4-2中各组数据的、和标么值表4-2 空载实验数据（低压侧）（2）根据表4-2中计算数据作空载特性曲线。
、和篇二：实验一三相变压器实验一三相变压器一、实验目的1．通过空载和短路实验，测定三相变压器的变比和参数。
2．通过负载实验，测取三相变压器的运行特性。
二、预习要点1．如何用双瓦特计法测三相功率，空载和短路实验应如何合理布置仪表。
变压器实习报告变压器实习报告（精选6篇）变压器实习报告篇1通过这次生产实习，使我在生产实际中学习到了电气设备运行的技术管理知识、电气设备的制造过程知识及在学校无法学到的实践知识。
在向工人学习时，培养了我们艰苦朴素的优良作风。
在生产实践中体会到了严格地遵守纪律、统一组织及协调一致是现代化大生产的需要，也是我们当代大学生所必须的，从而近一步的提高了我们的组织观念。
通过生产实习，对我们巩固和加深所学理论知识，培养我们的独立工作能力和加强劳动观点起了重要作用。
几天不同程度的学习及通过老师的讲解，把我们从书本的长篇理论带到了实践工地。
这一步跨越不仅给我们带来了好奇与激动，还有知识的不断探索。
每一次参观的地点不同，每一次的主题也就相异。
从中，首先，训练了我们从事专业技术工作及管理工作所必须的各种基本技能和认识实习论文实践动手能力，同时扩大了知识领域，增加了专业感性知识，为学习专业课创造了有利的条件。
其次，让我们了解了本专业在社会主义市场经济建设中的地位和作用，树立正确的专业思想。
然后，培养了我们理论联系实际、从实际出发分析问题、研究问题和解决问题的能力，学习和检验基础理论在生产实践中的应用，初步训练专业技能。
最后，培养学生热爱集体、团结合作的优良传统。
安全教育，在实习开始时，老师对我们进行安全教育，讲解了安全问题的重要性和在实习中所要遇到的种种危险和潜在的危险等等；在实习现场，工人师傅也是再三强调安全问题。
安全无小事，责任重于泰山。
安全，既是保护自己也是保护他人，既是责任，更是义不容辞的义务。
无论学习、工作还是生活，安全永远放在第一位。
理论与实际的结合，为了能够更加深入的进行车间实习，在实习过程中，我们结合了所学的书本知识与实习的要求，将理论与实际进行了完美的结合，也更加的促使我们不断地进行学习与研究。
只有实践才是检炼真理的唯一标准，只有我们将所学知识真正运用到现实生活生产中，才能发挥知识的价值。
这些就是我两周所收获的丰富知识，通过这次实习，我学到了很多东西，虽然我对这些工厂的了解只是初步的，还有许多我不懂得地方，还需要我们不断的学习，多掌握一些技术。
实验报告实验名称三相变压器课程名称电机学实验专业班级：学号：姓名: 实验日期：指导教师：成绩:一、实验名称：三相变压器二、实验目的1.通过空载和短路实验，测定三相变压器的变比和参数。
2.通过负载实验，测取三相变压器的运行特性。
三、实验内容1.测定变比2.空载实验:测取空载特性U0L=f(I0L)，P0=f(U0L),COSΦ0=f(U0L)。
3.短路试验:测取短路特性U KL=f(I KL),P K=f(I KL),COSΦKL= f(I KL)。
4.纯电阻负载实验保持U1=U N,COSΦ2=1的条件下，测取U2=f(I2)四、实验接线五、实验记录1.测定变比2.空载实验数据3.短路实验实验数据室温：25℃六、实验数据处理 1.计算变压器的变比由K AB =U AB /U ab ,K BC =U BC /U bc ,K CA =U CA /U ca ， 平均变比K=(K AB +K BC +K CA )/3，得K=3.992.根据空载试验数据作出空载特性曲线并计算激磁参数。
（1）空载特性曲线 a.U 0L =f(I 0L )0.020.040.060.080.10.12I0LU 0L空载特性曲线U0L=f(I0L)b.P 0=f(U 0L )0.51 1.52 2.533.54U0LP 0空载特性曲线P0=f(U0L)c.COS Φ0=f(U 0L )10203040506070-0.100.10.20.30.40.50.60.70.80.9U0LC O S Φ0空载特性曲线COSΦ0=f(U0L)(2)计算激磁参数由空载特性曲线得，对应与U 0=U N 时的I 0=0.04615A,P 0=2.702W 则激磁参数r m =P O /3I 0φ2=422.88ΩZ m =U 0φ/I 0φ=U 0L /√3I 0L =688.96Ω X m =√(Z m 2-r m 2)=543.91Ω 式中U 0φ=U 0L /√3，I 0φ=I 0L ，3.绘出短路特性曲线和计算短路参数。
用一台副绕组匝数等于原绕组匝数的假想变压器来模拟实际变压器，假想变压器与实际变压器在物理情况上是等效的。
2)3) 有功和无功损耗不变。
2I实际上的二次侧绕组各物理量称为实际值或折合前的值。
折合后，二次侧各物理量的值称为其折合到一次绕组的折合值。
当把副边各物理量归算到原边时，凡是单位为伏的物理量（电动势、电压等）的归算值等于其原来的数值乘以k；凡是单位为欧姆的物理量（电阻、电抗、阻抗等）的归算值等于其原来的数值乘以k2；电流的归算值等于原来数值乘以1/k。
参数意义220/110V,1R m E 0I 2I ′ U 2I简化等效电路R k 、X k 、Z k 分别称为短路电阻、短路电抗和短路阻抗，是二次侧短路时从简化等效电路一次侧端口看进去的电阻、电抗和阻抗。
R k ＝R 1＋2R ′， X k ＝X 1＋2X ′ Z k ＝R k ＋j X k应用基本方程式作出的相量图在理论上是有意义的，但实际应用较为困难。
因为，对已经制造好的变压器，很难用实验方法把原、副绕组的漏电抗x 1和x 2分开。
因此，在分析负载方面的问题时，常根据简化等效电路来画相量图。
短路阻抗的电压降落一个三角形ABC ，称为漏阻抗三角形。
对于给定的一台变压器，不同负载下的这个三角形，它的形状是相似的，三角形的大小与负载电流成正比。
在额定电流时三角形，叫做短路三角形。
讨论：变压器的运行分析感性负载时的简化相量图2U ′− 21I I ′−= 2ϕ 1kI r kx I j 1 1U ABC()()1111111121111210211220m2211P U I E I R jX I E I I RE I I I R I R E I I R =⎡⎤=−++⎣⎦=−+′=−−+′′=++ i i i i i()em 222222222222P E I U I R jX I U I I R ′′=′′′′′⎡⎤=++⎣⎦′′′′=+ i i i 有功功率平衡关系，无功功率平衡关系例题一台额定频率为60Hz的电力变压器，接于频率等于50Hz，电压等于变压器5/6倍额定电压的电网上运行，试分析此时变压器的磁路饱和程度、励磁电抗、励磁电流、漏电抗以及铁耗的变化趋势。
一、引言电机与变压器是电力系统中不可或缺的关键设备，它们在电能的产生、传输、分配和转换过程中发挥着至关重要的作用。
为了更好地理解和掌握电机与变压器的基本原理、结构、特性和应用，我们进行了为期两周的电机与变压器实训。
本报告将详细记录实训过程，总结实训成果，并对实训过程中遇到的问题进行分析与讨论。
二、实训内容本次实训主要包括以下内容：1. 电机拆装与维修：通过对异步电动机、直流电动机和同步电动机的拆装与维修，了解其结构、工作原理和故障诊断方法。
2. 变压器绕制与测试：学习变压器的基本结构，掌握变压器绕组的绕制方法，并进行绕制质量检测。
3. 电机参数测量与计算：学习使用电机测试仪器，对电机的参数进行测量和计算，包括额定功率、额定电流、额定电压、转速、效率等。
4. 变压器测试与计算：学习使用变压器测试仪器，对变压器的参数进行测试和计算，包括变比、短路阻抗、空载损耗、负载损耗等。
5. 电机控制与保护：学习电机控制的基本原理，掌握电机保护的方法和措施。
三、实训过程1. 电机拆装与维修：在实训教师的指导下，我们首先对异步电动机、直流电动机和同步电动机进行了拆装。
通过拆装，我们了解了这些电机的内部结构，包括定子、转子、端盖、轴承、线圈等部件。
然后，我们对电机进行了维修，包括更换轴承、清理线圈、修复端盖等。
2. 变压器绕制与测试：在实训教师的指导下，我们学习了变压器的基本结构，并掌握了变压器绕组的绕制方法。
我们使用绝缘材料和绕线机进行绕制，并进行了绕制质量检测，包括绝缘电阻测试、耐压测试等。
3. 电机参数测量与计算：我们使用电机测试仪器对电机的参数进行了测量和计算。
测量内容包括额定功率、额定电流、额定电压、转速、效率等。
通过计算，我们得到了电机的效率、功率因数等参数。
4. 变压器测试与计算：我们使用变压器测试仪器对变压器的参数进行了测试和计算。
测试内容包括变比、短路阻抗、空载损耗、负载损耗等。
通过计算，我们得到了变压器的效率、功率因数等参数。
变压器的认识报告总结与反思1. 引言变压器是现代电力系统的重要组成部分，它在电能传输与分配中起到了至关重要的作用。
本文将对变压器进行深入的研究与分析，总结其工作原理、类型分类、应用领域以及存在的问题，并对变压器的进一步发展提出建议。
2. 工作原理变压器基于电磁感应的原理工作，主要包括两个线圈——输入线圈和输出线圈，它们通过磁场联系在一起。
当输入线圈通电时，产生的磁场会感应出输出线圈中的电流，实现电能的传输。
3. 类型分类根据使用场景和功率传送的需求，变压器可以分为多种类型。
常见的包括：3.1 功能分类- 线性变压器：通过铁芯的磁导率高低来实现变压，常用于小功率的消费电子产品中。
- 自耦变压器：输入线圈与输出线圈通过共用一段线圈来实现电压的升降，常用于一些低功率应用中。
- 力调变压器：在输入侧和输出侧设置多个可调开关，可以根据需要调整电压，常用于电力系统中。
3.2 根据用途分类- 调压变压器：主要用于电力系统中的电压调节，保障电压的稳定性和可靠性。
- 隔离变压器：用于将电路与电网隔离，保护用户负载和人身安全。
- 可变变压器：根据需求从输入到输出提供可调的电压。
4. 应用领域变压器在各个领域中均有广泛的应用，特别是在电力系统中。
主要应用包括：4.1 电能传输与分配变压器是电能传输与分配系统中的核心设备，通过变压器将发电厂产生的高电压电能进行升降压后，再分配到不同的用户终端，保障了电能的高效利用。
4.2 电子设备与家电变压器也广泛应用于各种电子设备和家电中，比如计算机、手机、电视等。
在这些设备中，变压器主要用于将电网的高电压变换为设备能够接受的低电压，以保护设备电路和延长设备寿命。
4.3 工业领域在工业领域中，大功率的变压器常用于工厂、矿山等场所的电力供应。
工业用变压器具有高适应性和可靠性，能够适应复杂的电力需求。
5. 存在的问题及建议在实践与应用中，变压器也存在一些问题，主要包括：5.1 能效问题部分变压器存在能量损耗比较高的问题，对环境造成了一定程度的浪费。
变压器实验报告精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-四川大学电气信息学院实验报告书课程名称：电机学实验项目：三相变压器的空载及短路实验专业班组：电气工程及其自动化105，109班实验时间： 2014年11月21日成绩评定：评阅教师：电机学老师：曾成碧报告撰写：一、实验目的：1 用实验方法求取变压器的空载特性和短路特性。
2 通过空载及短路实验求取变压器的参数和损耗。
3 计算变压器的电压变化百分率和效率。
4掌握三相调压器的正确联接和操作。
5 复习用两瓦特法测三相功率的方法。
二．思考题的回答1.求取变压器空载特性外施电压为何只能单方向调节不单方向调节会出现什么问题答：因为当铁磁材料处于交变的磁场中时进行周期性磁化时存在磁滞现象。
如果不单方向调节变压器外施电压，磁通密度并不会沿原来的磁化曲线下降，所以会影响实验结果的准确性。
2.如何用实验方法测定三相变压器的铜、铁损耗和参数实验过程中作了哪些假定3.答：变压器的空载实验中认为空载电流很小，故忽略了铜耗，空载损耗近似等于变压器铁耗Fe P P ≈0，同时忽略了绕组的电阻和漏抗。
空载时的铁耗可以直接用两瓦特法测得，根据公式2003/I P r m ≈可以求得励磁电阻，由003/I U Z m ≈可以求得励磁阻抗，由22k m m r Z X -=可以求得励磁电抗值。
在变压器的短路实验中，由于漏磁场分布十分复杂，故在T 形等效电路计算时，可取k x x x 5.0'21==σσ，且k r r r 5.0'21==。
同时由于外加电压低，忽略了铁耗，故假设短路损耗等于变压器铜耗。
短路损耗k P 可直接由两瓦特法测得，有公式k k k I P r 2/=可得k r ，k k k I U Z 3/=，故k k k r Z x 22-=。
3.空载和短路实验中，为减小测量误差，应该怎样联接电压接线？用两瓦特表法测量三相功率的原理。
华北电力大学电机学实验报告实验名称三相变压器的联结组系别班级姓名学号同组人姓名实验台号日期教师成绩一、实验目的1、掌握用实验方法测定三相变压器的极性。
2、掌握用实验方法判别变压器的联接组。
二、预习要点1、联接组的定义。
为什么要研究联接组。
国家规定的标准联接组有哪几种。
2、如何把Yy0联接组改成Yy6联接组；以及如何把Yd11改为Yd5联接组（每种Yd联结组别都有两种不同的绕组连接方式）。
三、实验项目1、测定极性2、连接并判定以下联接组1) Yy0 2) Yy6 3) Yd11 4) Yd5四、实验方法1、实验设备2、测定极性1) 测定相间极性被测变压器选用三相心式变压器DJ12，用其中高压和低压两组绕组，额定容量PN =152/152W，UN=220/55V，IN=0.4/1.6A，Yy接法。
测得阻值大的为高压绕组，用A、B、C、X、Y、Z标记。
低压绕组标记用a、b、c、x、y、z。
a) 按图1接线。
A、X接电源的U、V两端子，Y、Z短接。
b) 接通交流电源，在绕组A、X间施加约50%的额定相电压。
c) 用电压表测出电压U BY、U CZ、U BC，若U BC=│U BY-U CZ│，则首末端标记正确；若U BC=│U BY+U CZ│，则标记不对。
须将B、C两相任一相绕组的首末端标记对调。
d) 用同样方法，将B、C两相中的任一相施加电压，另外两相末端相联，定出每相首、末端正确的标记。
cabx yz图1 测定相间极性接线图 图2 测定原、副方极性接线图2) 测定原、副方极性a) 暂时标出三相低压绕组的标记a 、b 、c 、x 、y 、z,然后按图2接线，原、副方中点用导线相连。
b) 高压三相绕组施加约50%的额定线电压，用电压表测量电压U AX 、U BY 、U CZ 、U ax 、U by 、U cz 、U Aa 、U Bb 、U Cc ，若U Aa =U Ax -U ax ，则A 相高、低压绕组同相，并且首端A 与a 端点为同极性。

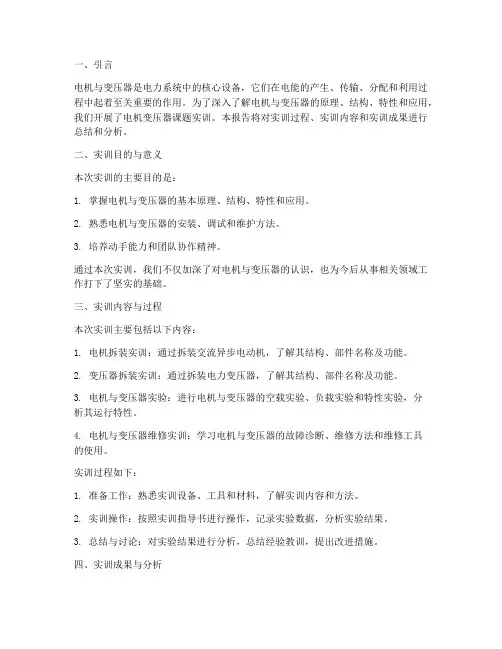

一、引言电机与变压器是电力系统中的核心设备，它们在电能的产生、传输、分配和利用过程中起着至关重要的作用。
为了深入了解电机与变压器的原理、结构、特性和应用，我们开展了电机变压器课题实训。
本报告将对实训过程、实训内容和实训成果进行总结和分析。
二、实训目的与意义本次实训的主要目的是：1. 掌握电机与变压器的基本原理、结构、特性和应用。
2. 熟悉电机与变压器的安装、调试和维护方法。
3. 培养动手能力和团队协作精神。
通过本次实训，我们不仅加深了对电机与变压器的认识，也为今后从事相关领域工作打下了坚实的基础。
三、实训内容与过程本次实训主要包括以下内容：1. 电机拆装实训：通过拆装交流异步电动机，了解其结构、部件名称及功能。
2. 变压器拆装实训：通过拆装电力变压器，了解其结构、部件名称及功能。
3. 电机与变压器实验：进行电机与变压器的空载实验、负载实验和特性实验，分析其运行特性。
4. 电机与变压器维修实训：学习电机与变压器的故障诊断、维修方法和维修工具的使用。
实训过程如下：1. 准备工作：熟悉实训设备、工具和材料，了解实训内容和方法。
2. 实训操作：按照实训指导书进行操作，记录实验数据，分析实验结果。
3. 总结与讨论：对实验结果进行分析，总结经验教训，提出改进措施。
四、实训成果与分析1. 电机拆装实训：通过拆装交流异步电动机，我们掌握了其结构、部件名称及功能。
例如，定子、转子、端盖、轴承、接线盒等。
2. 变压器拆装实训：通过拆装电力变压器，我们了解了其结构、部件名称及功能。
例如，铁芯、绕组、油箱、油枕、散热器等。
3. 电机与变压器实验：通过实验，我们掌握了电机与变压器的空载实验、负载实验和特性实验方法，分析了其运行特性。
例如，电机效率、功率因数、损耗等。
4. 电机与变压器维修实训：通过维修实训，我们学会了电机与变压器的故障诊断、维修方法和维修工具的使用。
例如，绕组故障、绝缘老化、油质污染等。
五、实训心得与体会1. 理论与实践相结合：本次实训使我们深刻体会到理论与实践相结合的重要性。
1 / 7变压器节能降耗技术调研一．电网损耗的构成电能是由一次能源转换而得的二次能源，它可以很方便的转化为机械能，热能，磁能，光能，化学能，等等。
随着社会的发展，电能的应用已经深入到生产，生活的每一领域，电能已成为国民经济的命脉。
世界上科技水平较高的国家都比较重视电能的开发、利用、节约、管理。
通过各种技术手段降低电能损耗，节约能源，以最大的电能利用率进行生产活动。
电力系统是由发电，供电，用电三个部分组成，所以电力系统的电能损失也包含发电，供电，用电设备的全部损失。
就变压器损耗部分展开讨论。
二．变压器的基本作用原理与理论分析1.电力变压器的基本结构通常的电力变压器大部分为油浸式，铁心和绕组都浸放在盛满变压器油的油箱中。
主要由五个部分组成：铁芯，带有绝缘的绕组，变压器油，油箱，绝缘套管。
2.变压器的技术参数（1）额定值变压器的铭牌标注的额定值，额定容量S N ，就是总容量；额定电压是由制造厂商规定的，是变压器在空载时额定分接头上的电压保证值U 1N ,U 2N ；额定电流是额定容量除以各绕组的额定电压所计算出来的线电流值，空载电流（励磁电流）。
空载电流的作用是在变压器空载运行时建立主磁通，因此空载电流又称为励磁电流。
（2）空载损耗（铁芯损耗）空载损耗是在变压器接入额定电压条件下，铁芯内由励磁电流引起周期性变化时产生的损耗，也称铁芯损耗。
（3）短路阻抗（短路电压）变压器的短路电压是指在副绕组短路时在原绕组施加额定频率的低电压。
当副绕组流过额定电流时，原绕组所施加的电压U K称为变压器的短路电压，又称阻抗电压。
短路阻抗与变压器的结构密切相关，其值的大小主要取决于原、副绕组的几何尺寸，例如直径，绕组厚度，绕组高度，原、副绕组的距离等。
（4）额定负载损耗（短路损耗）当变压器在额定负载运行时，原、副绕组流过额定电流，此时绕组中所产生的损耗称为额定负载损耗。
三．变压器综合功率损耗综合功率损耗的概念：综合功耗是指变压器有功功率损耗和无功功率的损耗之和。
计算式△p z=△P+K Q△或△p z=p0z+β2p kzK Q——无功经济当量p0z——空载综合功率损耗p kz——额定负载综合功率损耗K Q， p0z ，p kz计算式K Q=△p c△`Qp0z = p0 +K Q Q0p kz=P+K Q Q0k式中△p c——变压器联接系统的有功功率损耗下降值2 / 7△`Q——变压器无功功率需用减少值四．变压器效率和损耗1.铜耗铜耗是原、副线圈绕组中的电流流过相应的电阻形成的，一般认为P cu=(r1K2+r2)I22P cu=(I2I2N)2p cuN=β2p cuNβ=I2/I2N负载系数p cuN——变压器额定运行时的铜耗2.铁耗空载损耗是在变压器接入额定电压条件下，铁芯内由励磁电流引起磁通周期性变化时产生的损耗，也称铁芯损耗。
铁耗包括基本铁耗和附加铁耗。
基本能铁耗是变压器铁芯中的磁滞损耗Ph和旋涡流损耗Pb。
附加铁耗Ps包括铁芯叠片间由于绝缘部分引起的局部涡流损耗主磁通在结构部件中引起的涡流损耗及高压变压器中的介质损耗等3.总损耗铁耗近似等于空载损耗也可叫做不变损耗，把铜耗叫做可变损耗，此外其他的损耗计算时忽略不计,则变压器的总损耗为：∑p=p cu+p Fe效率为：η=p2p1=p1−∑pp1=1-∑pp2+∑p4.综上所述η=βS N cosθ2βS N cosθ2+β2P KN+P0P0不变损耗，不随负载电流变化β2P KN可变损耗，随负载电流二次方变化3 / 7式子说明在可变损耗等于不变损耗时效率达到最大，即最大效率发生在β=√P0P KN五．提高功率因数降低损耗1.提高功率因数能降低变压器的有功功率损耗和无功功率损耗。
在变压器负载有功功率不变的情况下，不同的负载功率因数所引起的变压器的有功损耗和无功损耗也不同，即随着负载功率因数的提高，变压器的有功损耗和无功需用都要下降。
由式子η=βS N cosθβS N cosθ+β2P KN+P0可知，如果增大功率因数cosθ，那么效率η将增大，变相的可以认为，效率提高，则减少了电能的损失，减少损耗，达到了变压器节能降耗的目的。
设变压器的原平均负载效率为η1、原功率因数为cosθ1，提高后的功率因数为cosθ2，（β1<β2）效率为η2，则：η1=βS N cosθ1βS N cosθ1+β2P KN+P0η2=βS N cosθ2βS N cosθ2+β2P KN+P0η1η2=βS N cosθ1βS N cosθ1+β2P KN+P0βS N cosθ2βS N cosθ2+β2P KN+P0=βS N cosθ2+β2P KN+P0βS N cosθ1+β2P KN+P0（cosθ1cosθ2） <1即η1 < η2说明提高功率因数后，变压器的损耗降低，也就变相的达到了节能降耗的目的。
2.提高功因数的方法充分利用变电设备的容量和匹配合适电压。
电力变压器不宜长期轻载运行，当变压器的负荷率小于30%时，应当更换较小容量的变压器。
当变压器一次侧运行电压超过变压器电压分接头额定工作电压时，变压器励磁电流就急剧升高，将使变压器所消耗的无功功率大幅度增加。
为此，应尽量使配电变压器的一次侧电压和分接头的额定工作电压基本相符。
4 / 7六．变压器油1.变压器油的老化变压器油的老化过程是指变压器在光、热、氧、电磁场、电弧、铜、铁等多重因素下发生速度缓慢的氧化、裂解与碳化等化学反应，生成某些低分子烃类气体和固体蜡等过程。
伴随变压器油的老化，其颜色，气味，运动黏度，界面张力等物化性能发生变化，其介电性能逐渐下降或者变坏2.变压器油老化对其相关性能的影响（1）对介质损耗因素的影响变压器油的老化，使介质产生了不均匀性，黏度也有所增加，油的成分发生了变化，从而引起介质损耗在散热程度及热效应形式上的改变。
这种改变引发有功功率损耗的增加。
（2）对电导率的影响变压器油老化产生的杂质、老化产物均会导致电导率的增高（3）变压器油的更换目的为了达到变压器节能降耗的目的，可以定期更换变压器油，降低电导率，降低有功功率的损耗，从而节约电能，提高电能的利用率。
七．三相电压、负载1.低压三相负荷不平衡，将增加变压器低压侧绕组的损耗三相接线示意图正常情况下变压器运行电压基本不变，即变压器空载损耗是一个恒量，而绕组损耗是随变压器负荷电流的变化而变化。
低压三相负荷不平衡，引起高压线路三相负荷不平衡，导致高压线损增大，甚至增加5%~10%。
总而言之，同样的用电设备，同样的负荷，在三相上分配不均衡程度的不同，电能的损耗程度是不一样的。
因此要尽量采用三相制供电，只有处处三相负荷平衡，才能有利于降损节电。
三相负载不平衡对配电变压器的影响。
三相负载不平衡使配电变压器损耗增加，在不平衡负载下运行时，由于最大输出容量降低，其备用容量也相应减少，同时过载能力也降低，此时如果变压器发生短路或者过载，就可能引起过热甚至烧坏。
5 / 72.三相电压、电流不平衡的危害三相制供电系统在正常运行方式下出现三相电压或电流不平衡的主要原因是三相负荷不平衡。
三相不平衡电流、电压可以按照对称分量法将其分解为正序分量，负序分量，零序分量。
由于负序电压的存在，接在三相制系统中的三相感应电机，在产生正向转矩的同时还会产生一个反向转矩，从而降低了电动机的输出转矩，而且使电动机的总电流量增大，使功率损耗增大，电动机温度升高，加速老化.零序电流使变压器铁芯中产生零序磁通，而高压侧没有零序电流，这就迫使零序磁通只能从变压器的油箱壁及钢构件中通过，造成金属构件局部温度升高，降低实用寿命。
3.调平三相负荷（1）在三相接户线路中，如功率因数较低，应加装低压电容器提高功率因数；（2）将不对称负荷接到更高电压等级的电网上，以增大连接点的短路容量，减少不对称负荷的影响。
八．变压器节能降耗方法总结1.提高功率因数能降低变压器的有功功率损耗和无功功率损耗。
在变压器负载有功功率不变的情况下，不同的负载功率因数所引起的变压器的有功损耗和无功损耗也不同，即随着负载功率因数的提高，变压器的有功损耗和无功需用都要下降。
充分利用变电设备的容量和匹配合适电压。
电力变压器不宜长期轻载运行，当变压器的负荷率小于30%时，应当更换较小容量的变压器。
当变压器一次侧运行电压超过变压器电压分接头额定工作电压时，变压器励磁电流就急剧升高，将使变压器所消耗的无功功率大幅度增加。
为此，应尽量使配电变压器的一次侧电压和分接头的额定工作电压基本相符。
2.更换变压器油为了达到变压器节能降耗的目的，可以定期更换变压器油，降低电导率，降低有功功率的损耗，从而节约电能，提高电能的利用率。
3.调平三相负荷（1）在三相接户线路中，如功率因数较低，应加装低压电容器提高功率因数；（2）将不对称负荷接到更高电压等级的电网上，以增大连接点的短路容量，减少不对称负荷的影响。
6 / 7九．总结能源是现代社会中的一个世界性话题，直接关系到人类的生存和发展，不可再生能源的储量是有限的，且可再生能源的生产制造也是需要耗费人力、物力、财力的，目前能源的开发与利用水平不够高，所以最直接解决能源问题的方法就是节能降耗。
就所学知识，我的观点立足于变压器的节能降耗，降低在输电配电过程中的电能损耗。
对此部分知识的查阅理解让我明白我们的电力行业发展任重而道远，我们应该努力学习科学文化知识，为祖国的未来贡献力量。
参考文献：(1)《变压器油及相关故障诊断处濮技术》钱旭耀编著中国电力出版社(2)《电力负荷影响因素研究》林晶怡李斌熊敏编著中国电力出版社(3)《降耗节电实用技术》濮贤成程文贾代球唐述正编著中国电力出版社(4)《电网降损方法与管理技术》王柳编著中国水利水电出版社(5)《电机与变压器》劳动部培训司组织编写劳动人事出版社(6)《变压器全书》富兰克林编机械工业出版社(7)《电机学——第三版》胡敏强黄学良黄允凯徐志科编著中国电力出版社7 / 7。
