带电粒子在磁场中运动多解问题

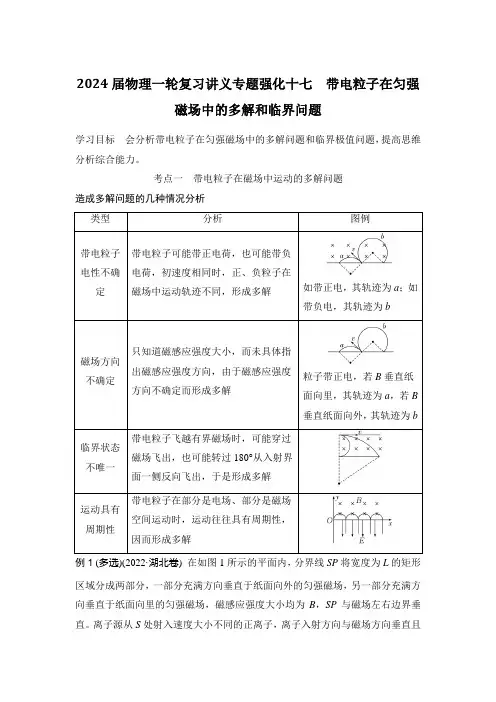

2024届物理一轮复习讲义专题强化十七带电粒子在匀强磁场中的多解和临界问题学习目标会分析带电粒子在匀强磁场中的多解问题和临界极值问题，提高思维分析综合能力。

考点一带电粒子在磁场中运动的多解问题造成多解问题的几种情况分析类型分析图例带电粒子电性不确定带电粒子可能带正电荷，也可能带负电荷，初速度相同时，正、负粒子在磁场中运动轨迹不同，形成多解如带正电，其轨迹为a；如带负电，其轨迹为b磁场方向不确定只知道磁感应强度大小，而未具体指出磁感应强度方向，由于磁感应强度方向不确定而形成多解粒子带正电，若B垂直纸面向里，其轨迹为a，若B垂直纸面向外，其轨迹为b临界状态不唯一带电粒子飞越有界磁场时，可能穿过磁场飞出，也可能转过180°从入射界面一侧反向飞出，于是形成多解运动具有周期性带电粒子在部分是电场、部分是磁场空间运动时，运动往往具有周期性，因而形成多解例1 (多选)(2022·湖北卷) 在如图1所示的平面内，分界线SP将宽度为L的矩形区域分成两部分，一部分充满方向垂直于纸面向外的匀强磁场，另一部分充满方向垂直于纸面向里的匀强磁场，磁感应强度大小均为B，SP与磁场左右边界垂直。

离子源从S处射入速度大小不同的正离子，离子入射方向与磁场方向垂直且与SP 成30°角。

已知离子比荷为k ，不计重力。

若离子从P 点射出，设出射方向与入射方向的夹角为θ，则离子的入射速度和对应θ角的可能组合为( )图1A.13kBL ，0° B.12kBL ，0° C.kBL ，60° D.2kBL ，60°答案 BC解析 若离子通过下部分磁场直接到达P 点，如图甲所示，甲根据几何关系，有R ＝L ，q v B ＝m v 2R ，可得v ＝qBLm ＝kBL ，根据对称性可知出射速度与SP 成30°角向上，故出射方向与入射方向的夹角为θ＝60°。

当粒子上下均经历一次时，如图乙所示，乙因为上下磁感应强度均为B ，则根据对称性有R ＝12L ，根据洛伦兹力提供向心力有q v B ＝m v 2R ，可得v ＝qBL 2m ＝12kBL ，此时出射方向与入射方向相同，即出射方向与入射方向的夹角为θ＝0°。

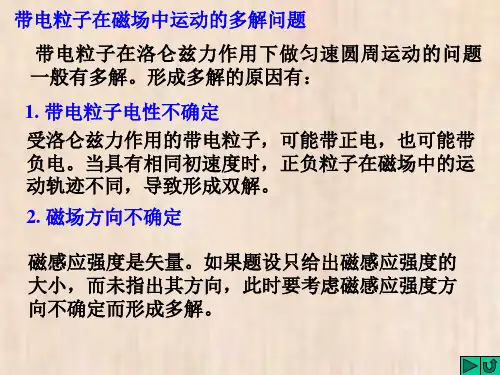

带电粒子在磁场中运动的多解问题带电粒子在只受洛仑兹作用下的圆周运动考查的重点都集中在粒子在有边界的磁场中做不完整的圆周运动的情况，由于题设中隐含条件的存在，就会出现多解问题,下面通过实例对此类问题进行分析。

一、粒子的带电性质不明的情况【例1】如图1所示，匀强磁场的磁感应强度为B，方向垂直纸面向里，MN是它的下边界。

现有质量为m，电荷量大小为q的带电粒子与MN成30°角垂直射入磁场，求粒子在磁场中运动的时间.二、磁场方向的不确定带电粒子在磁场方向不同的磁场中，所受洛伦兹力的方向是不同的，在磁场中运动的轨迹就不同，若题目中只告诉磁感应强度的大小，而未具体指出磁感应强度的方向,此时必须要考虑磁感应强度方向不确定而形成的双解。

【例2】（2007年全国卷Ⅱ）如图2所示,一带负电的质点在固定的正的点电荷作用下绕该正电荷做匀速圆周运动，周期为T0，轨道平面位于纸面内，质点速度方向如图2中箭头所示，现加一垂直于轨道平面的匀强磁场，已知轨道半径并不因此而改变，则（）A．若磁场方向指向纸里，质点运动的周期将大于T0B．若磁场方向指向纸里,质点运动的周期将小于T0C．若磁场方向指向纸外，质点运动的周期将大于T0D．若磁场方向指向纸外,质点运动的周期将小于T0三、临界条件不唯一的情况【例3】如图3所示，M、N是两块水平放置的平行金属板，板长为L，板间距离为d，两板间存在磁感应强度为B，方向垂直于纸面向里的匀强磁场。

有一质量为m，电荷量为q 的带正电粒子从磁场左侧靠近N板处水平射入，欲使粒子不能打到金属板上,则粒子的入射速度v应满足什么条件？四、运动的反复性带电粒子在复合场中运动时，或与挡板等边界发生碰撞，将不断地反复在磁场中运动，也会形成一些多解问题。

【例4】如图4所示，半径为r的圆筒中有沿圆筒轴线方向、大小为B的匀强磁场，质量为m、带电荷量为+q的粒子以速度v从筒壁小孔A处沿半径方向垂直磁场射入筒中，若它在筒中仅受洛伦兹力作用，且与筒的碰撞无能量损失，并保持原有电荷量，粒子在筒中与壁相撞并绕壁一周仍从A孔射出，则B的大小必须满足什么条件?五、粒子运动的周期性引起的多解问题【例5】如图5所示,垂直纸面向里的匀强磁场以MN为边界,左侧磁感应强度为B1，右侧磁感应强度为B2，B1=2B2=2T，荷质比为2×106C/kg的带正电粒子从O点以v0=4×104m/s 的速度垂直MN进入右侧的磁场区域,求粒子通过距离O点4cm的磁场边界上的P点所需的时间。

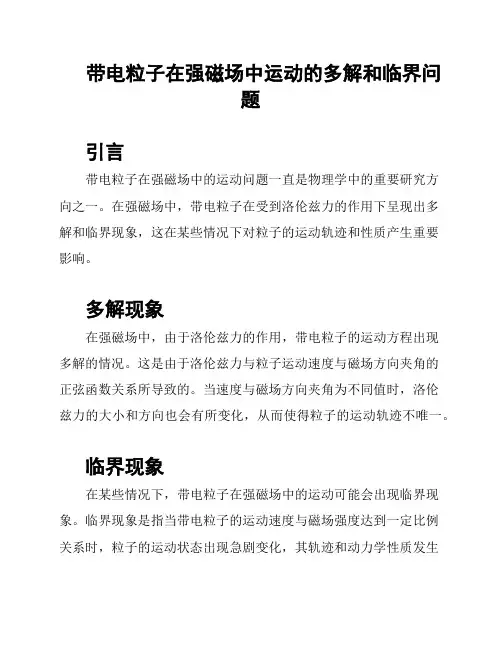

带电粒子在强磁场中运动的多解和临界问
题
引言
带电粒子在强磁场中的运动问题一直是物理学中的重要研究方
向之一。

在强磁场中，带电粒子在受到洛伦兹力的作用下呈现出多
解和临界现象，这在某些情况下对粒子的运动轨迹和性质产生重要
影响。

多解现象
在强磁场中，由于洛伦兹力的作用，带电粒子的运动方程出现
多解的情况。

这是由于洛伦兹力与粒子运动速度与磁场方向夹角的
正弦函数关系所导致的。

当速度与磁场方向夹角为不同值时，洛伦
兹力的大小和方向也会有所变化，从而使得粒子的运动轨迹不唯一。

临界现象
在某些情况下，带电粒子在强磁场中的运动可能会出现临界现象。

临界现象是指当带电粒子的运动速度与磁场强度达到一定比例
关系时，粒子的运动状态出现急剧变化，其轨迹和动力学性质发生
显著变化。

临界现象在物理学中具有重要的理论和实际意义，在磁共振成像、粒子加速器等领域的研究中得到了广泛应用。

结论
带电粒子在强磁场中运动的多解和临界问题是一个复杂而有趣的研究领域。

多解现象使得粒子的运动轨迹不唯一，而临界现象则带来了粒子运动状态的突变。

对这些问题的深入研究和理解将有助于推动物理学和应用科学的发展，为实际应用提供更多的可能性。

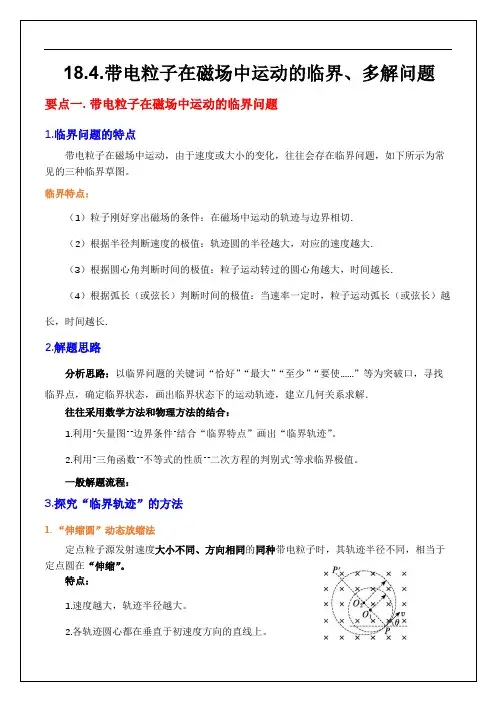

18.4.带电粒子在磁场中运动的临界、多解问题要点一. 带电粒子在磁场中运动的临界问题1.临界问题的特点带电粒子在磁场中运动，由于速度或大小的变化，往往会存在临界问题，如下所示为常见的三种临界草图。

临界特点：（1）粒子刚好穿出磁场的条件：在磁场中运动的轨迹与边界相切.（2）根据半径判断速度的极值：轨迹圆的半径越大，对应的速度越大.（3）根据圆心角判断时间的极值：粒子运动转过的圆心角越大，时间越长.（4）根据弧长（或弦长）判断时间的极值：当速率一定时，粒子运动弧长（或弦长）越长，时间越长.2.解题思路分析思路：以临界问题的关键词“恰好”“最大”“至少”“要使......”等为突破口，寻找临界点，确定临界状态，画出临界状态下的运动轨迹，建立几何关系求解．往往采用数学方法和物理方法的结合：1.利用“矢量图”“边界条件”结合“临界特点”画出“临界轨迹”。

2.利用“三角函数”“不等式的性质”“二次方程的判别式”等求临界极值。

一般解题流程：3.探究“临界轨迹”的方法1. “伸缩圆”动态放缩法定点粒子源发射速度大小不同、方向相同的同种带电粒子时，其轨迹半径不同，相当于定点圆在“伸缩”。

特点：1.速度越大，轨迹半径越大。

2.各轨迹圆心都在垂直于初速度方向的直线上。

应用：结合具体情境根据伸缩法，可以分析出射的临界点，求解临界半径。

2. “旋转圆”旋转平移法定点粒子源发射速度大小相同、方向不同的同种带电粒子时，其轨迹半径相同，相当于定点圆在“旋转”特点：1.半径相同，方向不同。

2.各轨迹圆心在半径为R的同心圆轨迹上。

旋转圆的应用：结合具体情境，可以分析圆心角、速度偏向角、弦切角、弧长、弦长的大小；求解带电粒子的运动时间.应用情景1.（所有的弦长中直径最长）速度大小相同、方向不同的同种带电粒子，从直线磁场边界上P点入射。

M点是粒子打到直线边界上的最远点(所有的弦长中直径最长)．应用情景2.（所有的弦长中直径最长）速度大小相同方向不同的同种带电粒子，从圆形磁场边界上的P射入磁场；①若轨迹半径>磁场半径当PM距离为磁场直径时，粒子出射点与入射点之间的距离最远、共有弦最长、时间最长。

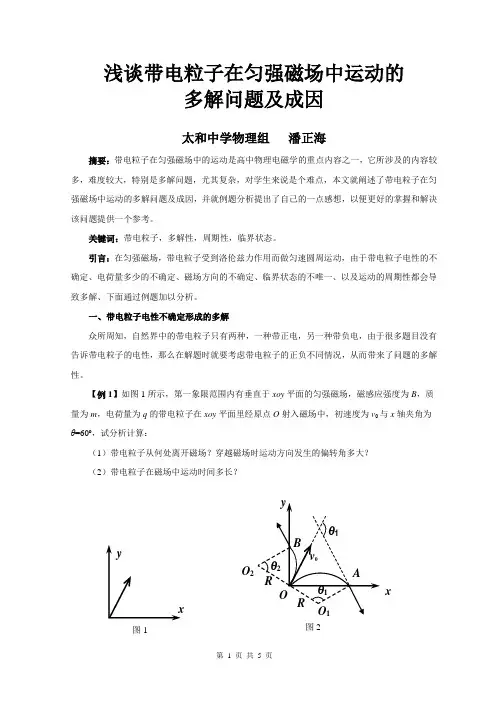

浅谈带电粒子在匀强磁场中运动的多解问题及成因太和中学物理组 潘正海摘要：带电粒子在匀强磁场中的运动是高中物理电磁学的重点内容之一，它所涉及的内容较多，难度较大，特别是多解问题，尤其复杂，对学生来说是个难点，本文就阐述了带电粒子在匀强磁场中运动的多解问题及成因，并就例题分析提出了自己的一点感想，以便更好的掌握和解决该问题提供一个参考。

关键词：带电粒子，多解性，周期性，临界状态。

引言：在匀强磁场，带电粒子受到洛伦兹力作用而做匀速圆周运动，由于带电粒子电性的不确定、电荷量多少的不确定、磁场方向的不确定、临界状态的不唯一、以及运动的周期性都会导致多解、下面通过例题加以分析。

一、带电粒子电性不确定形成的多解众所周知，自然界中的带电粒子只有两种，一种带正电，另一种带负电，由于很多题目没有告诉带电粒子的电性，那么在解题时就要考虑带电粒子的正负不同情况，从而带来了问题的多解性。

【例1】如图1所示，第一象限范围内有垂直于xoy 平面的匀强磁场，磁感应强度为B ，质量为m ，电荷量为q 的带电粒子在xoy 平面里经原点O 射入磁场中，初速度为v 0与x 轴夹角为θ=60º，试分析计算：（1）带电粒子从何处离开磁场？穿越磁场时运动方向发生的偏转角多大？ （2）带电粒子在磁场中运动时间多长？× × × × × × × × × × × × × × × ×yx图1图2θ1Oy xO 1AO 2BR Rθ2θ1 v 0解析 若带电粒子带负电，进入磁场后做顺时针方向的匀速圆周运动，圆心为O 1，粒子向x 轴偏转，并从A 点离开磁场。

若带电粒子带正电，进入磁场后做逆时针方向的匀速圆周运动，圆心为O 2，粒子向y 轴偏转，并从B 点离开电场。

不论粒子带何种电荷，其运动轨道半径均为qBmv R 0=。

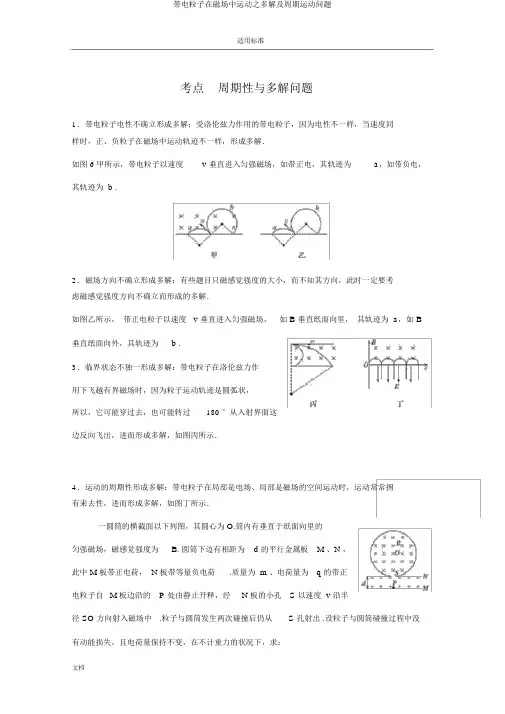

适用标准考点周期性与多解问题1．带电粒子电性不确立形成多解：受洛伦兹力作用的带电粒子，因为电性不一样，当速度同样时，正、负粒子在磁场中运动轨迹不一样，形成多解．如图 6 甲所示，带电粒子以速度v 垂直进入匀强磁场，如带正电，其轨迹为a，如带负电，其轨迹为 b .2．磁场方向不确立形成多解：有些题目只磁感觉强度的大小，而不知其方向，此时一定要考虑磁感觉强度方向不确立而形成的多解．如图乙所示，带正电粒子以速度 v 垂直进入匀强磁场，如 B 垂直纸面向里，其轨迹为 a，如 B 垂直纸面向外，其轨迹为 b .3．临界状态不独一形成多解：带电粒子在洛伦兹力作用下飞越有界磁场时，因为粒子运动轨迹是圆弧状，所以，它可能穿过去，也可能转过180 °从入射界面这边反向飞出，进而形成多解，如图丙所示．4．运动的周期性形成多解：带电粒子在局部是电场、局部是磁场的空间运动时，运动常常拥有来去性，进而形成多解，如图丁所示．一圆筒的横截面以下列图，其圆心为O.筒内有垂直于纸面向里的匀强磁场，磁感觉强度为B.圆筒下边有相距为 d 的平行金属板M 、N ，此中 M 板带正电荷， N 板带等量负电荷.质量为m、电荷量为q 的带正电粒子自M 板边沿的P 处由静止开释，经N 板的小孔S 以速度 v 沿半径 SO 方向射入磁场中.粒子与圆筒发生两次碰撞后仍从S 孔射出.设粒子与圆筒碰撞过程中没有动能损失，且电荷量保持不变，在不计重力的状况下，求：(1)M 、 N 间电场强度 E 的大小；(2)圆筒的半径 R.(3)保持M、N间电场强度 E 不变，仅将M 板向上平移，粒子仍从M 板边沿的P处由静止开释粒子自进入圆筒至从S 孔射出时期，与圆筒的碰撞次数n 。

1.以下列图，在纸面内有磁感觉强度大小均为B，方向相反的匀强磁场，虚线等边三角形ABC 为两磁场的理想界限。

三角形ABC 边长为 L，虚线三角形内为方向垂直纸面向外的匀强磁场，三角形外面的足够大空间为方向垂直纸面向里的匀强磁场。

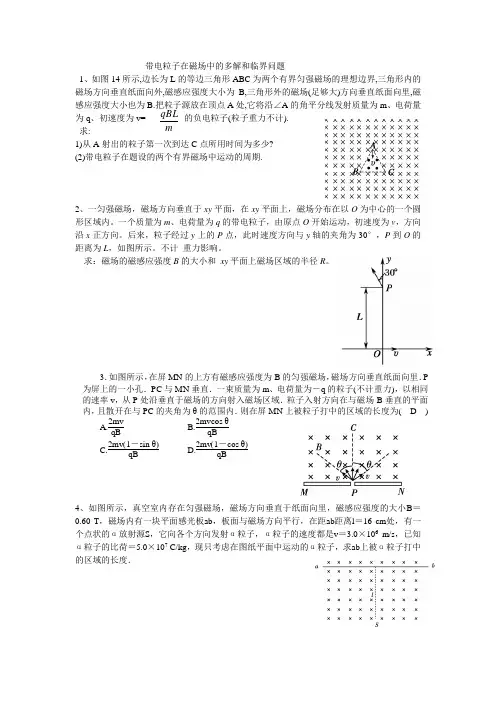

带电粒子在磁场中的多解和临界问题1、如图14所示,边长为L 的等边三角形ABC 为两个有界匀强磁场的理想边界,三角形内的磁场方向垂直纸面向外,磁感应强度大小为B,三角形外的磁场(足够大)方向垂直纸面向里,磁感应强度大小也为B.把粒子源放在顶点A 处,它将沿∠A 的角平分线发射质量为m 、电荷量为q 、初速度为v= 的负电粒子(粒子重力不计). 求:1)从A 射出的粒子第一次到达C 点所用时间为多少?(2)带电粒子在题设的两个有界磁场中运动的周期.2、一匀强磁场，磁场方向垂直于xy 平面，在xy 平面上，磁场分布在以O 为中心的一个圆形区域内。

一个质量为m 、电荷量为q 的带电粒子，由原点O 开始运动，初速度为v ，方向沿x 正方向。

后来，粒子经过y 上的P 点，此时速度方向与y 轴的夹角为30°，P 到O 的距离为L ，如图所示。

不计 重力影响。

求：磁场的磁感应强度B 的大小和 xy 平面上磁场区域的半径R 。

4、如图所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B ＝0.60 T ，磁场内有一块平面感光板ab ，板面与磁场方向平行，在距ab 距离l ＝16 cm 处，有一个点状的α放射源S ，它向各个方向发射α粒子，α粒子的速度都是v ＝3.0×106 m/s ，已知α粒子的比荷＝5.0×107 C/kg ，现只考虑在图纸平面中运动的α粒子，求ab 上被α粒子打中的区域的长度．mqBL 3．如图所示，在屏MN 的上方有磁感应强度为B 的匀强磁场，磁场方向垂直纸面向里．P 为屏上的一小孔．PC 与MN 垂直．一束质量为m 、电荷量为－q 的粒子(不计重力)，以相同的速率v ，从P 处沿垂直于磁场的方向射入磁场区域．粒子入射方向在与磁场B 垂直的平面内，且散开在与PC 的夹角为θ的范围内．则在屏MN 上被粒子打中的区域的长度为( D ) A.2mv qB B.2mvcos θqBC.2mv (1－sin θ)qBD.2mv (1－cos θ)qB5、(2010年宿州模拟)一质量为m、电荷量为q的带负电的粒子，从A点射入宽度为d、磁感应强度为B的匀强磁场中，MN、PQ为该磁场的边界线，磁感线垂直于纸面向里，如图所示．带电粒子射入时的初速度与PQ成45°角，且粒子恰好没有从MN射出．(不计粒子所受重力)(1)求该带电粒子的初速度大小；(2)求该带电粒子从PQ边界射出的出射点到A点的距离．7、如图所示，在坐标系xOy中，第一象限内充满着两个匀强磁场a和b，OP为分界线，在区域a中，磁感应强度为2B，方向垂直纸面向里；在区域b中，磁感应强度为B，方向垂直纸面向外，P点坐标为(4l,3l)．一质量为m，电荷量为q的带正电的粒子从P点沿y轴负方向射入区域b，经过一段时间后，粒子恰能经过原点O，不计粒子重力．(sin 37°＝0.6，cos 37°＝0.8)．求：(1)粒子从P点运动到O点的时间最少是多少？(2)粒子运动的速度可能是多少？6．(2010年淄博模拟)如图所示，在真空中坐标系xOy平面的x＞0区域内，有磁感应强度B＝1.0×10－2 T的匀强磁场，方向与xOy平面垂直．在x轴上的P(10,0)点，有一放射源，在xOy平面内向各个方向发射速率v＝1.0×104 m/s的带正电的粒子，粒子的质量为m ＝1.6×10－25 kg，电荷量为q＝1.6×10－18 C，求带电粒子能打到y轴上的范围．答案 1、(1) (2)2、4、答案：20 cm5、qBmπ6qB m 3πqLm vB 3=LR 33=答案：(1)(2＋2)dqB m 或(2－2)dqBm(2)2(2＋1)d 或2(2－1)d6、7、解析：(1)设粒子的入射速度为v ，用R a 、R b 、T a 、T b 分别表示粒子在磁场a 区和b 区运动的轨道半径和周期，则：R a ＝mv 2qB，R b ＝mv qB ，T a ＝2πm 2qB ＝πm qB ，T b ＝2πm qB 粒子先从b 区运动，后进入a 区运动，然后从O 点射出时，粒子从P 运动到O 点所用时间最短．如图所示． tan α＝3l 4l ＝34，得α＝37° 粒子在b 区和a 区运动的时间分别为：t b ＝2(90°－α)360°T b， t a ＝2(90°－α)360°T a故从P 到O 时间为：t ＝t a ＋t b ＝53πm 60qB . 如图所示，当带电粒子打到y 轴上方的A 点与P 连线正好为其圆轨迹的直径时，A 点即为粒子能打到y 轴上方的最高点．因OP ＝R ＝10 cm ，AP ＝2R ＝20 cm ，则OA ＝AP 2－OP 2＝10 3 cm当带电粒子的圆轨迹正好与y 轴下方相切于B 点时，B 点即为粒子能打到y 轴下方的最低点，易得OB ＝R ＝10 cm. 综上，带电粒子能打到y 轴上的范围为－10 cm ≤y ≤10 3 cm.。

带电粒子在磁场中的运动（单边界、双边界、三角形、四边形、圆边界、临界问题、多解问题）建议用时：60分钟带电粒子在磁场中的运动A．M带正电，N带负电B．M的速率小于N的速率A．1kBL，0°B3【答案】B【详解】若离子通过下部分磁场直接到达根据几何关系则有：R由：2v qvB mR=可得：qBLv kBLm==根据对称性可知出射速度与当离子在两个磁场均运动一次时，如图乙所示，因为两个磁场的磁感应强度大小均为根据洛伦兹力提供向心力，有：可得：122qBLv kBLm==此时出射方向与入射方向相同，即出射方向与入射方向的夹角为：通过以上分析可知当离子从下部分磁场射出时，需满足：此时出射方向与入射方向的夹角为：A．从ab边射出的粒子的运动时间均相同B．从bc边射出的粒子在磁场中的运动时间最长为C．粒子有可能从c点离开磁场D．若要使粒子离开长方形区域，速率至少为可见从ab射出的粒子做匀速圆周运动的半径不同，对应的圆心角不相同，所以时间也不同，故B．从bc边射出的粒子，其最大圆心角即与A ．粒子的速度大小为2qBdmB ．从O 点射出的粒子在磁场中的运动时间为C ．从x 轴上射出磁场的粒子在磁场中运动的最长时间与最短时间之比为D ．沿平行x 轴正方向射入的粒子离开磁场时的位置到得：R d=由洛仑兹力提供向心力可得：Bqv m=得：qBd v m=A 错误；A ．如果0v v >，则粒子速度越大，在磁场中运动的时间越长B ．如果0v v >，则粒子速度越大，在磁场中运动的时间越短C ．如果0v v <，则粒子速度越大，在磁场中运动的时间越长D ．如果0v v <，则粒子速度越大，在磁场中运动的时间越短【答案】B该轨迹恰好与y 轴相切，若上移，可知，对应轨迹圆心角可知，粒子在磁场中运动的时间越短，故CD ．若0v v <，结合上述可知，飞出的速度方向与x 轴正方向夹角仍然等于A ．粒子能通过cd 边的最短时间B ．若粒子恰好从c 点射出磁场，粒子速度C ．若粒子恰好从d 点射出磁场，粒子速度7．（2024·广西钦州·模拟预测）如图所示，有界匀强磁场的宽度为粒子以速度0v垂直边界射入磁场，离开磁场时的速度偏角为（ ）A．带电粒子在匀强磁场中做圆周运动的轨道半径为B．带电粒子在匀强磁场中做圆周运动的角速度为C．带电粒子在匀强磁场中运动的时间为D．匀强磁场的磁感应强度大小为【答案】B【详解】A．由几何关系可知，带电粒子在匀强磁场中做圆周运动的轨道半径为：A．该匀强磁场的磁感应强度B．带电粒子在磁场中运动的速率C．带电粒子在磁场中运动的轨道半径D．带电粒子在磁场中运动的时间C．根据几何关系可得：cos30aR = o所以：233R a =故C正确；AB．在磁场中由洛伦兹力提供向心力，即：A．从c点射出的粒子速度偏转角度最大C．粒子在磁场运动的最大位移为10．（2024·四川乐山·三模）如图所示，在一个半径为面向里的匀强磁场，O 为区域磁场圆心。

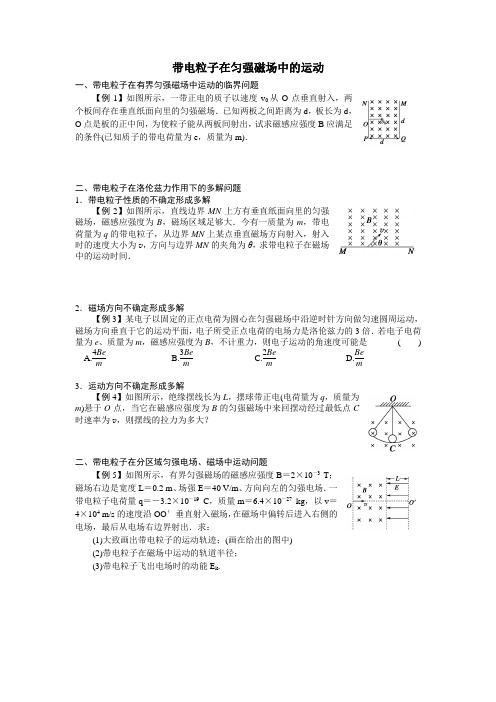

带电粒子在匀强磁场中的运动一、带电粒子在有界匀强磁场中运动的临界问题【例1】如图所示，一带正电的质子以速度v 0从O 点垂直射入，两个板间存在垂直纸面向里的匀强磁场．已知两板之间距离为d ，板长为d ，O 点是板的正中间，为使粒子能从两板间射出，试求磁感应强度B 应满足的条件(已知质子的带电荷量为e ，质量为m)．二、带电粒子在洛伦兹力作用下的多解问题1．带电粒子性质的不确定形成多解【例2】如图所示，直线边界MN 上方有垂直纸面向里的匀强磁场，磁感应强度为B ，磁场区域足够大．今有一质量为m ，带电荷量为q 的带电粒子，从边界MN 上某点垂直磁场方向射入，射入时的速度大小为v ，方向与边界MN 的夹角为θ，求带电粒子在磁场中的运动时间．2．磁场方向不确定形成多解【例3】某电子以固定的正点电荷为圆心在匀强磁场中沿逆时针方向做匀速圆周运动，磁场方向垂直于它的运动平面，电子所受正点电荷的电场力是洛伦兹力的3倍．若电子电荷量为e 、质量为m ，磁感应强度为B ，不计重力，则电子运动的角速度可能是 ( )A.4Be mB.3Be mC.2Be mD.Be m3．运动方向不确定形成多解【例4】如图所示，绝缘摆线长为L ，摆球带正电(电荷量为q ，质量为m )悬于O 点，当它在磁感应强度为B 的匀强磁场中来回摆动经过最低点C时速率为v ，则摆线的拉力为多大？二、带电粒子在分区域匀强电场、磁场中运动问题【例5】如图所示，有界匀强磁场的磁感应强度B ＝2×10－3 T ；磁场右边是宽度L ＝0.2 m 、场强E ＝40 V/m 、方向向左的匀强电场．一带电粒子电荷量q ＝－3.2×10－19 C ，质量m ＝6.4×10－27 kg ，以v ＝4×104 m/s 的速度沿OO ′垂直射入磁场，在磁场中偏转后进入右侧的电场，最后从电场右边界射出．求：(1)大致画出带电粒子的运动轨迹；(画在给出的图中) (2)带电粒子在磁场中运动的轨道半径；(3)带电粒子飞出电场时的动能E k .【课时效果检测】1. 1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示．这台加速器由两个铜质D形盒D1、D2构成，其间留有空隙，下列说法正确的是()A．离子由加速器的中心附近进入加速器B．离子由加速器的边缘进入加速器C．离子从磁场中获得能量D．离子从电场中获得能量2．在回旋加速器中()A．电场用来加速带电粒子，磁场则使带电粒子回旋B．电场和磁场同时用来加速带电粒子C．在交流电压一定的条件下，回旋加速器的半径越大，则带电粒子获得的动能越大D．同一带电粒子获得的最大动能只与交流电压的大小有关，而与交流电压的频率无关．3．回旋加速器是加速带电粒子的装置，其主体部分是两个D形金属盒．两金属盒处在垂直于盒底的匀强磁场中，并分别与高频交流电源两极相连接，从而使粒子每次经过两盒间的狭缝时都得到加速，如图10所示．现要增大带电粒子从回旋加速器射出时的动能，下列方法可行的是()A．减小磁场的磁感应强度B．减小狭缝间的距离C．增大高频交流电压D．增大金属盒的半径4.如图所示，质子以一定的初速度v0从边界ab上的A点水平向右射入竖直、狭长的矩形区域abcd(不计质子的重力)．当该区域内只加竖直向上的匀强电场时，质子经过t1时间从边界cd射出；当该区域内只加水平向里的匀强磁场时，质子经过t2时间从边界cd射出，则()A．t1>t2 B．t1<t2C．t1＝t2 D．t1、t2的大小关系与电场、磁场的强度有关5．如图所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是()A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝P的带电粒子的速率等于E/BD．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小6．如图所示，一带负电的质点在固定的正的点电荷作用下绕该正电荷做匀速圆周运动，周期为T0，轨道平面位于纸面内，质点的速度方向如图中箭头所示．现加一垂直于轨道平面的匀强磁场，已知轨道半径并不因此而改变，则()A．若磁场方向指向纸里，质点运动的周期将大于T0B．若磁场方向指向纸里，质点运动的周期将小于T0C．若磁场方向指向纸外，质点运动的周期将大于T0D．若磁场方向指向纸外，质点运动的周期将小于T0。

带电粒子在匀强磁场中运动的临界极值及多解问题突破有界磁场中临界问题的处理方法考向1 “放缩法”解决有界磁场中的临界问题1.适用条件(1)速度方向一定，大小不同粒子源发射速度方向一定、大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化.(2)轨迹圆圆心——共线如图所示(图中只画出粒子带正电的情景)，速度v 0越大，运动半径也越大.可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直速度方向的直线PP ′上.2.方法界定以入射点P 为定点，圆心位于PP ′直线上，将半径放缩作轨迹，从而探索出临界条件，这种方法称为“放缩法”.[典例1] 如图所示，垂直于纸面向里的匀强磁场分布在正方形abcd 区域内，O 点是cd 边的中点.一个带正电的粒子仅在洛伦兹力的作用下，从O 点沿纸面以垂直于cd 边的速度射入正方形内，经过时间t 0刚好从c 点射出磁场.现设法使该带电粒子从O 点沿纸面以与Od 成30°的方向，以大小不同的速率射入正方形内，粒子重力不计.那么下列说法中正确的是( )A.若该带电粒子从ab 边射出，它经历的时间可能为t 0B.若该带电粒子从bc 边射出，它经历的时间可能为5t 03C.若该带电粒子从cd 边射出，它经历的时间为5t 03D.若该带电粒子从ad 边射出，它经历的时间可能为2t 03[解析] 作出从ab 边射出的轨迹①、从bc 边射出的轨迹②、从cd 边射出的轨迹③和从ad 边射出的轨迹④.由带正电的粒子从O 点沿纸面以垂直于cd 边的速度射入正方形内，经过时间t 0刚好从c 点射出磁场可知，带电粒子在磁场中做圆周运动的周期是2t 0.由图可知，从ab 边射出经历的时间一定不大于5t 06；从bc 边射出经历的时间一定不大于4t 03；从cd 边射出经历的时间一定是5t 03；从ad 边射出经历的时间一定不大于t 03，C 正确.[答案] C考向2 “旋转法”解决有界磁场中的临界问题1.适用条件(1)速度大小一定，方向不同带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射入初速度为v 0，则圆周运动半径为R ＝mv 0qB.如图所示.(2)轨迹圆圆心——共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点P 为圆心、半径R ＝mv 0qB的圆上. 2.方法界定 将一半径为R ＝mv 0qB的圆绕着入射点旋转，从而探索出临界条件，这种方法称为“旋转法”. [典例2] 如图所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B ＝0.60 T.磁场内有一块平面感光板ab ，板面与磁场方向平行.在距ab 为l ＝16 cm 处，有一个点状的α粒子放射源S ，它向各个方向发射α粒子，α粒子的速度都是v ＝3.0×106m/s.已知α粒子的比荷q m＝5.0×107C/kg ，现只考虑在纸面内运动的α粒子，求ab 板上被α粒子打中区域的长度.[解题指导] 过S 点作ab 的垂线，根据左侧最值相切和右侧最值相交计算即可. [解析] α粒子带正电，故在磁场中沿逆时针方向做匀速圆周运动，用R 表示轨迹半径，有qvB ＝m v 2R由此得R ＝mv qB代入数值得R ＝10 cm ，可见2R >l >R因朝不同方向发射的α粒子的圆轨迹都过S ，由此可知，某一圆轨迹在下图中N 左侧与ab 相切，则此切点P 1就是α粒子能打中的左侧最远点.为确定P 1点的位置，可作平行于ab的直线cd ，cd 到ab 的距离为R ，以S 为圆心，R 为半径，作圆弧交cd 于Q 点，过Q 作ab 的垂线，它与ab 的交点即为P 1.即：NP 1＝R 2－（l －R ）2＝8 cm再考虑N 的右侧.任何α粒子在运动中离S 的距离不可能超过2R ，在N 点右侧取一点P 2，取SP ＝20 cm ，此即右侧能打到的最远点由图中几何关系得NP 2＝（2R ）2－l 2＝12 cm 所求长度为P 1P 2＝NP 1＋NP 2 代入数值得P 1P 2＝20 cm. [答案] 20 cm突破 带电粒子在磁场中运动的多解问题考向1 带电粒子电性不确定形成多解受洛伦兹力作用的带电粒子，可能带正电荷，也可能带负电荷，在相同的初速度的条件下，正、负粒子在磁场中运动轨迹不同，导致形成多解.[典例3] 如图所示，宽度为d 的有界匀强磁场，磁感应强度为B ，MM ′和NN ′是磁场左右的两条边界线.现有一质量为m 、电荷量为q 的带电粒子沿图示方向垂直磁场射入.要使粒子不能从右边界NN ′射出，求粒子入射速率的最大值为多少？[解题指导] 由于粒子电性不确定，所以分成正、负粒子讨论，不从NN ′射出的临界条件是轨迹与NN ′相切.[解析] 题目中只给出粒子“电荷量为q ”，未说明是带哪种电荷，所以分情况讨论. 若q 为正电荷，轨迹是如图所示的上方与NN ′相切的14圆弧，则轨道半径R ＝mv Bq又d ＝R －R2解得v ＝（2＋2）Bqdm.若q 为负电荷，轨迹是如图所示的下方与NN ′相切的34圆弧，则轨道半径R ′＝mv ′Bq又d ＝R ′＋R ′2解得v ′＝（2－2）Bqdm[答案]（2＋2）Bqd m (q 为正电荷)或（2－2）Bqdm(q 为负电荷)考向2 磁场方向不确定形成多解有些题目只告诉了磁感应强度的大小，而未具体指出磁感应强度的方向，此时必须要考虑磁感应强度方向不确定而形成的多解.[典例4] (多选)一质量为m 、电荷量为q 的负电荷在磁感应强度为B 的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动，若磁场方向垂直于它的运动平面，且作用在负电荷的电场力恰好是磁场力的三倍，则负电荷做圆周运动的角速度可能是(不计重力)( )A.4qB mB.3qBmC.2qBmD.qB m[解析] 根据题目中条件“磁场方向垂直于它的运动平面”，磁场方向有两种可能，且这两种可能方向相反.在方向相反的两个匀强磁场中，由左手定则可知负电荷所受的洛伦兹力的方向也是相反的.当负电荷所受的洛伦兹力与电场力方向相同时，根据牛顿第二定律可知4Bqv ＝m v 2R ，得v ＝4BqR m ，此种情况下，负电荷运动的角速度为ω＝v R ＝4Bqm ；当负电荷所受的洛伦兹力与电场力方向相反时，有2Bqv ＝m v 2R ，v ＝2BqRm，此种情况下，负电荷运动的角速度为ω＝v R ＝2Bqm，应选A 、C. [答案] AC考向3 临界状态不唯一形成多解如图所示，带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状，因此，它可能直接穿过去了，也可能转过180°从入射界面反向飞出，于是形成了多解.如图所示.[典例5] (多选)长为l 的水平极板间有垂直纸面向里的匀强磁场，如图所示，磁感应强度为B ，板间距离也为l ，板不带电.现有质量为m 、电荷量为q 的带正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度v 水平射入磁场，欲使粒子不打在极板上，可采用的办法是( )A.使粒子的速度v <Bql 4mB.使粒子的速度v >5Bql4mC.使粒子的速度v >Bql mD.使粒子的速度v 满足Bql 4m <v <5Bql 4m[解析] 带电粒子刚好打在极板右边缘，有r 21＝⎝⎛⎭⎪⎫r 1－l 22＋l 2，又因r 1＝mv 1Bq ，解得v 1＝5Bql 4m ；粒子刚好打在极板左边缘，有r 2＝l 4＝mv 2Bq ，解得v 2＝Bql4m，故A 、B 正确.[答案] AB考向4 带电粒子运动的往复性形成多解空间中部分是电场，部分是磁场，带电粒子在空间运动时，运动往往具有往复性，因而形成多解.[典例6] 如图所示，在x 轴上方有一匀强磁场，磁感应强度为B ；x 轴下方有一匀强电场，电场强度为E .屏MN 与y 轴平行且相距L .一质量m 、电荷量为e 的电子，在y 轴上某点A 自静止释放，如果要使电子垂直打在屏MN 上，那么：(1)电子释放位置与原点O 的距离s 需满足什么条件？ (2)电子从出发点到垂直打在屏上需要多长时间？ [解题指导] 解答本题可分“两步走”： (1)定性画出粒子运动轨迹示意图.(2)应用归纳法得出粒子做圆周运动的半径r 和L 的关系.[解析] (1)在电场中，电子从A →O ，动能增加eEs ＝12mv 2在磁场中，电子偏转，半径为r ＝mv 0eB据题意，有(2n ＋1)r ＝L所以s ＝eL 2B 22Em （2n ＋1）2(n ＝0,1,2,3，…).(2)在电场中匀变速直线运动的时间与在磁场中做部分圆周运动的时间之和为电子总的运动时间t ＝(2n ＋1)2s a ＋T 4＋n T 2，其中a ＝Ee m ，T ＝2πm eB整理后得t ＝BL E ＋(2n ＋1)πm2eB(n ＝0,1,2,3，…).[答案] (1)s ＝eL 2B 22Em （2n ＋1）2(n ＝0,1,2,3，…) (2)BL E ＋(2n ＋1)πm2eB(n ＝0,1,2,3，…) 专项精练1.[放缩法的应用]如图所示，有一个正方形的匀强磁场区域abcd ，e 是ad 的中点，f 是cd 的中点，如果在a 点沿对角线方向以速度v 射入一带负电的粒子，恰好从e 点射出，则( )A.如果粒子的速度增大为原来的两倍，将从d 点射出B.如果粒子的速度增大为原来的三倍，将从f 点射出C.如果粒子的速度不变，磁场的磁感应强度变为原来的两倍，也将从d 点射出D.只改变粒子的速度使其分别从e 、d 、f 点射出时，从e 点射出所用时间最短答案：A 解析：作出示意图如图所示，根据几何关系可以看出，当粒子从d 点射出时，轨道半径增大为原来的两倍，由半径公式R ＝mvqB可知，速度也增大为原来的两倍，选项A 正确，显然选项C 错误；当粒子的速度增大为原来的四倍时，才会从f 点射出，选项B 错误；粒子的周期公式T ＝2πmqB，可见粒子的周期与速度无关，在磁场中的运动时间取决于其轨迹圆弧所对应的圆心角，所以从e 、d 射出时所用时间相等，从f 点射出时所用时间最短，故D 错误.2.[旋转法的应用]如图所示，在真空中坐标xOy 平面的x >0区域内，有磁感应强度B ＝1.0×10－2T 的匀强磁场，方向与xOy 平面垂直，在x 轴上的P (10,0)点，有一放射源，在xOy 平面内向各个方向发射速率v ＝104m/s 的带正电的粒子，粒子的质量为m ＝1.6×10－25kg ，电荷量为q ＝1.6×10－18C ，求带电粒子能打到y 轴上的范围.答案：－10～10 3 cm 解析：带电粒子在磁场中运动时由牛顿第二定律得：qvB ＝m v 2R解得：R ＝mv qB＝0.1 m ＝10 cm如图所示，当带电粒子打到y 轴上方向的A 点与P 连线正好为其圆轨迹的直径时，A 点即为粒子能打到y 轴上方的最高点.因OP ＝10 cm ，AP ＝2R ＝20 cm则OA ＝AP 2－OP 2＝10 3 cm当带电粒子的圆轨迹正好与y 轴下方相切于B 点时，若圆心再向左偏，则粒子就会从纵轴离开磁场，所以B 点即为粒子能打到y 轴下方的最低点，易得OB ＝R ＝10 cm ，综上所述，带电粒子能打到y 轴上的范围为－10～10 3 cm.3.[带电粒子在磁场中运动的临界问题]如图所示，在平面直角坐标系xOy 的第四象限有垂直纸面向里的匀强磁场，一质量为m ＝5.0×10－8kg 、电荷量为q ＝1.0×10－6C 的带正电粒子从静止开始经U 0＝10 V 的电压加速后，从P 点沿图示方向进入磁场，已知OP ＝30 cm(粒子重力不计，sin 37°＝0.6，cos 37°＝0.8).(1)求带电粒子到达P 点时速度v 的大小；(2)若磁感应强度B ＝2.0 T ，粒子从x 轴上的Q 点离开磁场，求OQ 的距离； (3)若粒子不能进入x 轴上方，求磁感应强度B ′满足的条件. 答案：(1)20 m/s (2)0.90 m (3)B ′>5.33 T解析：(1)对带电粒子的加速过程，由动能定理有qU 0＝12mv 2代入数据得：v ＝20 m/s.(2)带电粒子仅在洛伦兹力作用下做匀速圆周运动，有qvB ＝mv 2R得R ＝mv qB代入数据得：R ＝0.50 m 而OPcos 53°＝0.50 m故圆心一定在x 轴上，轨迹如图甲所示 由几何关系可知：OQ ＝R ＋R sin 53° 故OQ ＝0.90 m.甲乙(3)带电粒子恰不从x 轴射出(如图乙所示)，由几何关系得：OP >R ′＋R ′cos 53° ① R ′＝mv qB ′②由①②并代入数据得：B ′>163T≈5.33 T(取“≥”同样正确). 4.[带电粒子在磁场中运动的多解问题]如图甲所示，M 、N 为竖直放置彼此平行的两块平板，板间距离为d ，两板中央各有一个小孔O 、O ′正对，在两板间有垂直于纸面方向的磁场，磁感应强度随时间的变化如图乙所示，设垂直纸面向里的磁场方向为正方向.甲 乙有一群正离子在t ＝0时垂直于M 板从小孔O 射入磁场.已知正离子质量为m 、带电荷量为q ，正离子在磁场中做匀速圆周运动的周期与磁感应强度变化的周期都为T 0，不考虑由于磁场变化而产生的电场的影响.求：(1)磁感应强度B 0的大小；(2)要使正离子从O ′孔垂直于N 板射出磁场，正离子射入磁场时的速度v 0的可能值. 答案：(1)2πm qT 0 (2)πd 2nT 0(n ＝1,2,3，…)解析：(1)正离子射入磁场，由洛伦兹力提供向心力，即qv 0B 0＝mv 2r①做匀速圆周运动的周期T 0＝2πrv 0②联立两式得磁感应强度B 0＝2πmqT 0.③(2)要使正离子从O ′孔垂直于N 板射出磁场，两板之间正离子只运动一个周期即T 0时，v 0的方向应如图所示，有r ＝d4④当在两板之间正离子共运动n 个周期，即nT 0时，有- 11 - r ＝d 4n(n ＝1,2,3，…)⑤ 联立①③⑤求解，得正离子的速度的可能值为v 0＝qB 0r m ＝πd 2nT 0(n ＝1,2,3，…).。

2023届高三物理一轮复习多维度导学与分层专练专题57 带电粒子在磁场中的运动导练目标 导练内容目标1 洛伦兹力的大小方向 目标2 带电粒子在有界磁场中的运动 目标3带电粒子在磁场中运动的多解问题一、洛伦兹力的大小方向 1.洛伦兹力的大小和周期（1）大小：qvB F =（v B ⊥）；（2）向心力公式：rmv qvB 2=；（3）周期：22r m T v qB ππ== 2.洛伦兹力的特点(1)利用左手定则判断洛伦兹力的方向，注意区分正、负电荷。

(2)当电荷运动方向发生变化时，洛伦兹力的方向也随之变化。

(3)运动电荷在磁场中不一定受洛伦兹力作用。

(4)洛伦兹力永不做功。

3.洛伦兹力的方向 (1)判断方法：左手定则(2)方向特点：洛伦兹力的方向一定与粒子速度方向和磁感应强度方向所决定的平面垂直(B 与v 可以有任意夹角)。

注意：由左手定则判断洛伦兹力方向时，四指指向正电荷运动的方向或负电荷运动的反方向。

【例1】如图所示，光滑的水平桌面处于匀强磁场中，磁场方向竖直向下，磁感应强度大小为B ；在桌面上放有内壁光滑、长为L 的试管，底部有质量为m 、带电量为q 的小球，试管在水平向右的拉力作用下以速度v 向右做匀速直线运动（拉力与试管壁始终垂直），带电小球能从试管口处飞出，关于带电小球及其在离开试管前的运动，下列说法中正确的是（ ）A ．小球带负电，且轨迹为抛物线B ．小球运动到试管中点时，水平拉力的大小应增大至qvBLqBmC ．洛伦兹力对小球做正功D ．对小球在管中运动全过程，拉力对试管做正功，大小为qvBL 【答案】BD【详解】A ．小球能从试管口处飞出，说明小球受到指向试管口的洛伦兹力，根据左手定则判断，小球带正电；小球沿试管方向受到洛伦兹力的分力y F qvB =恒定，小球运动的轨迹是一条抛物线，故A 错误；B ．由于小球相对试管做匀加速直线运动，会受到与试管垂直且向左的洛，则拉力应增大伦兹力的分力x y F qv B =小球运动到中点时沿管速度为22y qvB L v m =⨯qvBL F m=持匀速运动，故B 正确；C ．沿管与垂直于管洛伦兹力的分力合成得到的实际洛伦兹力总是与速度方向垂直，不做功，故C 错误；D ．对试管、小球组成的系统，拉力做功的效果就是增加小球的动能，由功能关系F k W E qvBL =∆=故D 正确；故选BD 。

微专题53 带电粒子在匀强磁场中周期性运动和多解问题【核心考点提示】1．带电粒子电性不确定形成多解：受洛伦兹力作用的带电粒子，由于电性不同，当速度相同时，正、负粒子在磁场中运动轨迹不同，形成多解．如图6甲所示，带电粒子以速度v 垂直进入匀强磁场，如带正电，其轨迹为a ，如带负电，其轨迹为b .2．磁场方向不确定形成多解：有些题目只已知磁感应强度的大小，而不知其方向，此时必须要考虑磁感应强度方向不确定而形成的多解．如图乙所示，带正电粒子以速度v 垂直进入匀强磁场，如B 垂直纸面向里，其轨迹为a ，如B 垂直纸面向外，其轨迹为b .3．临界状态不唯一形成多解：带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状，因此，它可能穿过去，也可能转过180°从入射界面这边反向飞出，从而形成多解，如图丙所示．4．运动的周期性形成多解：带电粒子在部分是电场、部分是磁场的空间运动时，运动往往具有往复性，从而形成多解，如图丁所示． 【微专题训练】(多选)如图所示，左、右边界分别为PP ′、QQ ′的匀强磁场的宽度为d ，磁感应强度大小为B ，方向垂直纸面向里．一个质量为m 、电荷量为q 的微观粒子，沿图示方向以速度v 0垂直射入磁场．欲使粒子不能从边界QQ ′射出，粒子入射速度v 0的最大值可能是( )A.Bqd mB.(2＋2)Bqd mC.(2－2)Bqd mD.2Bqd 2m【解析】粒子射入磁场后做匀速圆周运动，由R ＝mv 0qB 知，粒子的入射速度v 0越大，R 越大，当粒子的径迹和边界QQ ′相切时，粒子刚好不从QQ ′射出，此时其入射速度v 0应为最大．若粒子带正电，其运动轨迹如图甲所示(此时圆心为O 点)，容易看出R 1sin 45°＋d ＝R 1，将R 1＝mv 0qB代入上式得v 0＝＋2Bqdm，选项B 正确．若粒子带负电，其运动轨迹如图乙所示(此时圆心为O ′点)，容易看出R 2＋R 2cos 45°＝d ，将R 2＝mv 0qB 代入上式得v 0＝－2Bqdm，选项C 正确． 【答案】BC(2017·湖北宜昌三模)如图，两个共轴的圆筒形金属电极，外电极接地，其上均匀分布着平行于轴线的四条狭缝a 、b 、c 和d ，外筒的外半径为r 。
