第八章连铸坯的质量控制

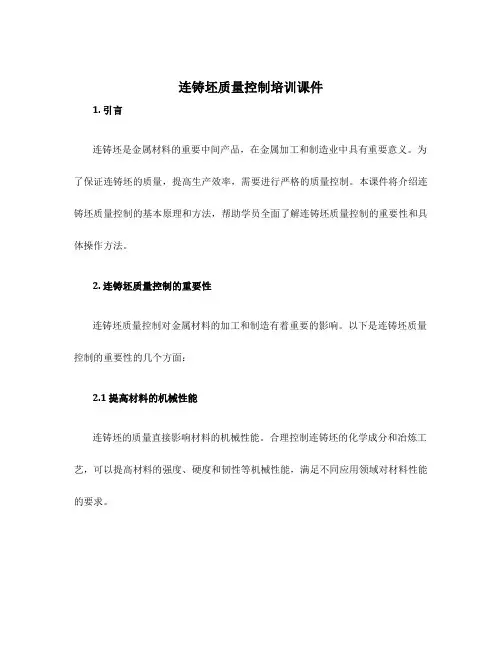

连铸坯质量控制培训课件1. 引言连铸坯是金属材料的重要中间产品，在金属加工和制造业中具有重要意义。

为了保证连铸坯的质量，提高生产效率，需要进行严格的质量控制。

本课件将介绍连铸坯质量控制的基本原理和方法，帮助学员全面了解连铸坯质量控制的重要性和具体操作方法。

2. 连铸坯质量控制的重要性连铸坯质量控制对金属材料的加工和制造有着重要的影响。

以下是连铸坯质量控制的重要性的几个方面：2.1 提高材料的机械性能连铸坯的质量直接影响材料的机械性能。

合理控制连铸坯的化学成分和冶炼工艺，可以提高材料的强度、硬度和韧性等机械性能，满足不同应用领域对材料性能的要求。

2.2 降低材料的缺陷率连铸坯的质量控制还能够降低材料的缺陷率。

通过优化连铸装备和操作技术，减少连铸坯中的气孔、夹杂物等缺陷的产生，提高材料的质量和可靠性。

2.3 增加生产效率连铸坯质量的控制还能够提高生产效率。

优质的连铸坯可以减少后续的加工工序，提高生产线的运转效率，降低生产成本。

3. 连铸坯质量控制的基本原理连铸坯质量控制的基本原理包括以下几个方面：3.1 坯料的选择与质量控制合理选择适合连铸工艺要求的坯料对于连铸坯质量的控制至关重要。

坯料的化学成分、净化程度和加热制度等都会直接影响连铸坯的质量。

因此，通过坯料的质量控制，可以保证连铸坯的理化性能符合要求。

连铸操作的控制是保证连铸坯质量的关键环节。

合理控制连铸过程中的操作参数，包括结晶器冷却水量、拉速、浇注流量等，可以减少连铸坯的缺陷，提高连铸坯的尺寸精度和表面质量。

3.3 质量检测方法与设备连铸坯质量的控制还需要依靠科学有效的质量检测方法和设备。

常用的质量检测方法包括化学分析、金相检测、机械性能测试等。

而质量检测设备的选择和使用也直接影响连铸坯质量的控制效果。

4. 连铸坯质量控制的具体操作方法连铸坯质量控制的具体操作方法如下：4.1 坯料质量控制•选择符合连铸工艺要求的坯料，并对坯料进行化学成分、净化程度和加热制度等质量检测。

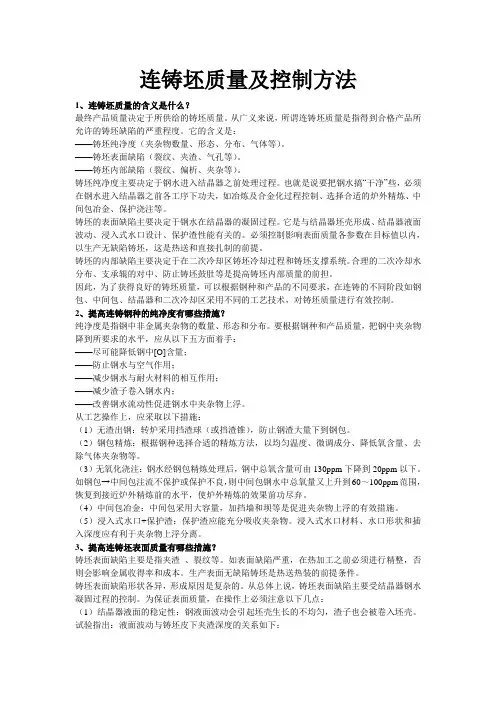

连铸坯质量及控制方法1、连铸坯质量的含义是什么？最终产品质量决定于所供给的铸坯质量。

从广义来说，所谓连铸坯质量是指得到合格产品所允许的铸坯缺陷的严重程度。

它的含义是：——铸坯纯净度（夹杂物数量、形态、分布、气体等）。

——铸坯表面缺陷（裂纹、夹渣、气孔等）。

——铸坯内部缺陷（裂纹、偏析、夹杂等）。

铸坯纯净度主要决定于钢水进入结晶器之前处理过程。

也就是说要把钢水搞“干净”些，必须在钢水进入结晶器之前各工序下功夫，如冶炼及合金化过程控制、选择合适的炉外精炼、中间包冶金、保护浇注等。

铸坯的表面缺陷主要决定于钢水在结晶器的凝固过程。

它是与结晶器坯壳形成、结晶器液面波动、浸入式水口设计、保护渣性能有关的。

必须控制影响表面质量各参数在目标值以内，以生产无缺陷铸坯，这是热送和直接扎制的前提。

铸坯的内部缺陷主要决定于在二次冷却区铸坯冷却过程和铸坯支撑系统。

合理的二次冷却水分布、支承辊的对中、防止铸坯鼓肚等是提高铸坯内部质量的前担。

因此，为了获得良好的铸坯质量，可以根据钢种和产品的不同要求，在连铸的不同阶段如钢包、中间包、结晶器和二次冷却区采用不同的工艺技术，对铸坯质量进行有效控制。

2、提高连铸钢种的纯净度有哪些措施？纯净度是指钢中非金属夹杂物的数量、形态和分布。

要根据钢种和产品质量，把钢中夹杂物降到所要求的水平，应从以下五方面着手：——尽可能降低钢中[O]含量；——防止钢水与空气作用；——减少钢水与耐火材料的相互作用；——减少渣子卷入钢水内；——改善钢水流动性促进钢水中夹杂物上浮。

从工艺操作上，应采取以下措施：（1）无渣出钢：转炉采用挡渣球（或挡渣锥），防止钢渣大量下到钢包。

（2）钢包精炼：根据钢种选择合适的精炼方法，以均匀温度、微调成分、降低氧含量、去除气体夹杂物等。

（3）无氧化浇注：钢水经钢包精炼处理后，钢中总氧含量可由130ppm下降到20ppm以下。

如钢包→中间包注流不保护或保护不良，则中间包钢水中总氧量又上升到60～100ppm范围，恢复到接近炉外精炼前的水平，使炉外精炼的效果前功尽弃。

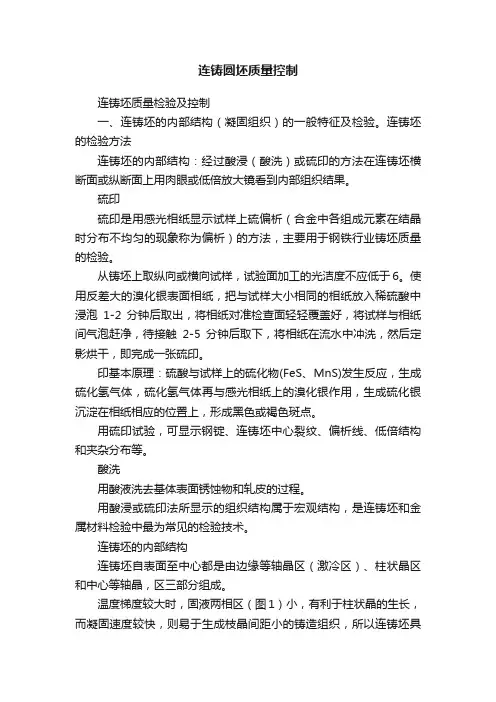

连铸圆坯质量控制连铸坯质量检验及控制一、连铸坯的内部结构（凝固组织）的一般特征及检验。

连铸坯的检验方法连铸坯的内部结构：经过酸浸（酸洗）或硫印的方法在连铸坯横断面或纵断面上用肉眼或低倍放大镜看到内部组织结果。

硫印硫印是用感光相纸显示试样上硫偏析（合金中各组成元素在结晶时分布不均匀的现象称为偏析）的方法，主要用于钢铁行业铸坯质量的检验。

从铸坯上取纵向或横向试样，试验面加工的光洁度不应低于6。

使用反差大的溴化银表面相纸，把与试样大小相同的相纸放入稀硫酸中浸泡1-2分钟后取出，将相纸对准检查面轻轻覆盖好，将试样与相纸间气泡赶净，待接触2-5分钟后取下，将相纸在流水中冲洗，然后定影烘干，即完成一张硫印。

印基本原理：硫酸与试样上的硫化物(FeS、MnS)发生反应，生成硫化氢气体，硫化氢气体再与感光相纸上的溴化银作用，生成硫化银沉淀在相纸相应的位置上，形成黑色或褐色斑点。

用硫印试验，可显示钢锭、连铸坯中心裂纹、偏析线、低倍结构和夹杂分布等。

酸洗用酸液洗去基体表面锈蚀物和轧皮的过程。

用酸浸或硫印法所显示的组织结构属于宏观结构，是连铸坯和金属材料检验中最为常见的检验技术。

连铸坯的内部结构连铸坯自表面至中心都是由边缘等轴晶区（激冷区）、柱状晶区和中心等轴晶，区三部分组成。

温度梯度较大时，固液两相区（图1）小，有利于柱状晶的生长，而凝固速度较快，则易于生成枝晶间距小的铸造组织，所以连铸坯具有较发达的柱状晶组织，并具有较小的枝晶间距。

（图1）枝晶间距是指相邻同次枝晶间的垂直距离，它是树枝晶组织细化程度的表征。

枝晶间距越小，组织就越细密，分布于其间的元素偏析范围也就越小，故越容易通过热处理而均匀化。

通常采用的有一次枝晶（柱状晶主干）间距d1，和二次分枝间距d2两种。

连铸坯宏观组织的好坏可以用等轴晶所占的比例多少来衡量，轴晶结构致密，加工性能能好。

柱状晶具有明显的方向性，加工性能差，容易导致中心偏析，中心疏松和中心裂纹等缺陷。

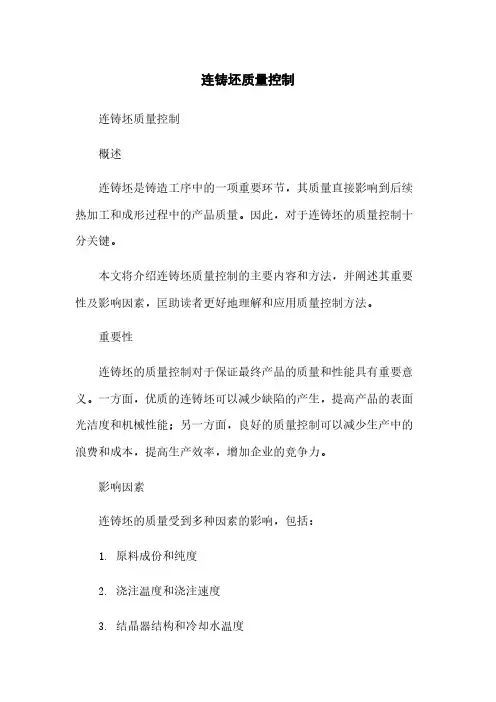

连铸坯质量控制连铸坯质量控制概述连铸坯是铸造工序中的一项重要环节，其质量直接影响到后续热加工和成形过程中的产品质量。

因此，对于连铸坯的质量控制十分关键。

本文将介绍连铸坯质量控制的主要内容和方法，并阐述其重要性及影响因素，匡助读者更好地理解和应用质量控制方法。

重要性连铸坯的质量控制对于保证最终产品的质量和性能具有重要意义。

一方面，优质的连铸坯可以减少缺陷的产生，提高产品的表面光洁度和机械性能；另一方面，良好的质量控制可以减少生产中的浪费和成本，提高生产效率，增加企业的竞争力。

影响因素连铸坯的质量受到多种因素的影响，包括：1. 原料成份和纯度2. 浇注温度和浇注速度3. 结晶器结构和冷却水温度4. 结晶器护盖的材质和形状5. 连铸速度和拉速6. 过度超熔度和段距这些因素的合理控制和调整，可以有效地提高连铸坯的质量。

质量控制方法质量控制步骤连铸坯质量控制主要包括以下几个步骤：1. 原料质量检验：对原料的成份、纯度及其它关键指标进行检验，确保原料的质量符合要求。

2. 浇注质量控制：合理控制浇注温度和速度，以避免过热或者过冷引起的坯体缺陷。

3. 结晶器质量控制：结晶器的结构和冷却水温度对坯体的结晶质量有直接影响，因此需加强结晶器的质量控制。

4. 连铸速度和拉速控制：坯体的连铸速度和拉速会影响坯体的晶粒细化程度和坯体的机械性能，需要进行合理的控制。

5. 坯体表面质量控制：通过加强护盖材料和形状的选取，合理调整过度超熔度和段距，以提高坯体表面的光洁度。

质量控制指标连铸坯的质量控制需要依据具体产品的要求和标准来制定相应的指标。

普通来说，常见的质量控制指标包括：1. 外观质量：包括表面光洁度、无裂纹、无疤痕等；2. 坯体几何尺寸：包括宽度、厚度、长度等；3. 结晶质量：包括坯体的晶粒细化程度、晶界清晰度等；4. 坯体力学性能：包括抗拉强度、屈服强度、延伸率等；以上指标应根据产品要求，通过实验和测试方法进行监控和评估。

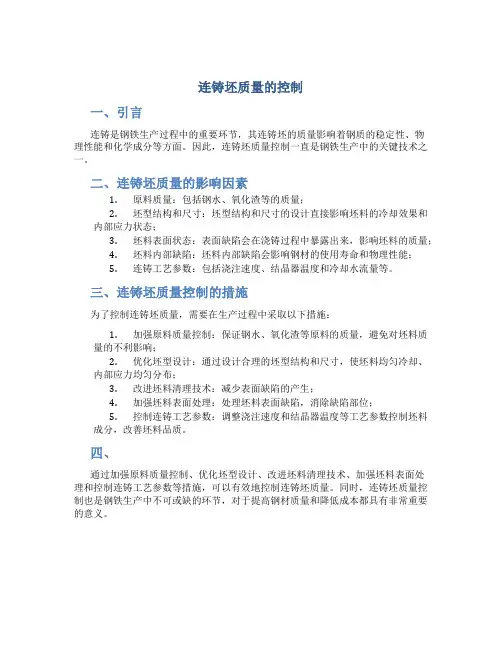

连铸坯质量的控制
一、引言
连铸是钢铁生产过程中的重要环节，其连铸坯的质量影响着钢质的稳定性、物
理性能和化学成分等方面。

因此，连铸坯质量控制一直是钢铁生产中的关键技术之一。

二、连铸坯质量的影响因素
1.原料质量：包括钢水、氧化渣等的质量；
2.坯型结构和尺寸：坯型结构和尺寸的设计直接影响坯料的冷却效果和
内部应力状态；
3.坯料表面状态：表面缺陷会在浇铸过程中暴露出来，影响坯料的质量；
4.坯料内部缺陷：坯料内部缺陷会影响钢材的使用寿命和物理性能；
5.连铸工艺参数：包括浇注速度、结晶器温度和冷却水流量等。

三、连铸坯质量控制的措施
为了控制连铸坯质量，需要在生产过程中采取以下措施：
1.加强原料质量控制：保证钢水、氧化渣等原料的质量，避免对坯料质
量的不利影响；
2.优化坯型设计：通过设计合理的坯型结构和尺寸，使坯料均匀冷却、
内部应力均匀分布；
3.改进坯料清理技术：减少表面缺陷的产生；
4.加强坯料表面处理：处理坯料表面缺陷，消除缺陷部位；
5.控制连铸工艺参数：调整浇注速度和结晶器温度等工艺参数控制坯料
成分，改善坯料品质。

四、
通过加强原料质量控制、优化坯型设计、改进坯料清理技术、加强坯料表面处
理和控制连铸工艺参数等措施，可以有效地控制连铸坯质量。

同时，连铸坯质量控制也是钢铁生产中不可或缺的环节，对于提高钢材质量和降低成本都具有非常重要的意义。

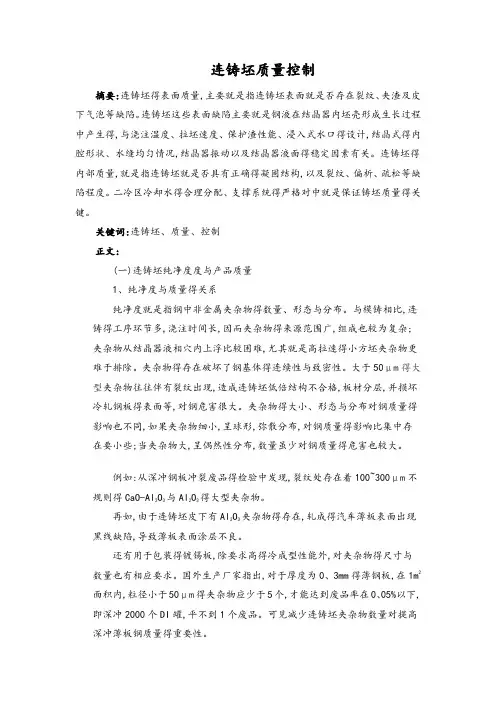

连铸坯质量控制摘要:连铸坯得表面质量,主要就是指连铸坯表面就是否存在裂纹、夹渣及皮下气泡等缺陷。

连铸坯这些表面缺陷主要就是钢液在结晶器内坯壳形成生长过程中产生得,与浇注温度、拉坯速度、保护渣性能、浸入式水口得设计,结晶式得内腔形状、水缝均匀情况,结晶器振动以及结晶器液面得稳定因素有关。

连铸坯得内部质量,就是指连铸坯就是否具有正确得凝固结构,以及裂纹、偏析、疏松等缺陷程度。

二冷区冷却水得合理分配、支撑系统得严格对中就是保证铸坯质量得关键。

关键词:连铸坯、质量、控制正文:(一)连铸坯纯净度度与产品质量1、纯净度与质量得关系纯净度就是指钢中非金属夹杂物得数量、形态与分布。

与模铸相比,连铸得工序环节多,浇注时间长,因而夹杂物得来源范围广,组成也较为复杂;夹杂物从结晶器液相穴内上浮比较困难,尤其就是高拉速得小方坯夹杂物更难于排除。

夹杂物得存在破坏了钢基体得连续性与致密性。

大于50μm得大型夹杂物往往伴有裂纹出现,造成连铸坯低倍结构不合格,板材分层,并损坏冷轧钢板得表面等,对钢危害很大。

夹杂物得大小、形态与分布对钢质量得影响也不同,如果夹杂物细小,呈球形,弥散分布,对钢质量得影响比集中存在要小些;当夹杂物大,呈偶然性分布,数量虽少对钢质量得危害也较大。

例如:从深冲钢板冲裂废品得检验中发现,裂纹处存在着100~300μm不规则得CaO-Al2O3与Al2O3得大型夹杂物。

再如,由于连铸坯皮下有Al2O3夹杂物得存在,轧成得汽车薄板表面出现黑线缺陷,导致薄板表面涂层不良。

还有用于包装得镀锡板,除要求高得冷成型性能外,对夹杂物得尺寸与数量也有相应要求。

国外生产厂家指出,对于厚度为0、3mm得薄钢板,在1m2面积内,粒径小于50μm得夹杂物应少于5个,才能达到废品率在0、05%以下,即深冲2000个DI罐,平不到1个废品。

可见减少连铸坯夹杂物数量对提高深冲薄板钢质量得重要性。

对于极细得钢丝(如直径为0、01~0、25mm得轮胎钢丝)与极薄钢板(如厚度为0、025mm得镀锡板)中,其所含夹杂物尺寸得要求就可想而知了。

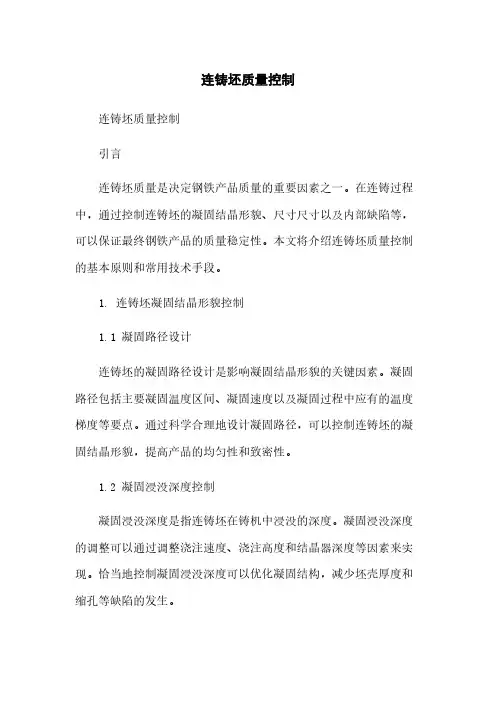

连铸坯质量控制连铸坯质量控制引言连铸坯质量是决定钢铁产品质量的重要因素之一。

在连铸过程中，通过控制连铸坯的凝固结晶形貌、尺寸尺寸以及内部缺陷等，可以保证最终钢铁产品的质量稳定性。

本文将介绍连铸坯质量控制的基本原则和常用技术手段。

1. 连铸坯凝固结晶形貌控制1.1 凝固路径设计连铸坯的凝固路径设计是影响凝固结晶形貌的关键因素。

凝固路径包括主要凝固温度区间、凝固速度以及凝固过程中应有的温度梯度等要点。

通过科学合理地设计凝固路径，可以控制连铸坯的凝固结晶形貌，提高产品的均匀性和致密性。

1.2 凝固浸没深度控制凝固浸没深度是指连铸坯在铸机中浸没的深度。

凝固浸没深度的调整可以通过调整浇注速度、浇注高度和结晶器深度等因素来实现。

恰当地控制凝固浸没深度可以优化凝固结构，减少坯壳厚度和缩孔等缺陷的发生。

2. 连铸坯尺寸控制2.1 坯型设计连铸坯的尺寸控制需要科学合理地设计坯型。

坯型设计要考虑连铸机的性能和工艺条件，以及产品需要达到的尺寸要求。

有效的坯型设计可以保证连铸坯尺寸的精确控制，减少修磨损失并提高铸坯产量。

2.2 坯型换边控制连铸坯在连铸过程中，由于挤压力和引拉力的作用，容易发生坯型换边的情况。

坯型换边会导致铸轧过程中尺寸控制困难，甚至导致产品尺寸不合格。

通过控制连铸机的工艺参数和优化设备结构，可以有效地控制坯型换边，提高铸坯质量。

3. 连铸坯内部缺陷控制3.1 结晶器设计结晶器是连铸过程中控制坯内部缺陷的关键设备。

结晶器的设计应考虑到坯内部的流动状态，并通过合理的传热和传质方式，控制连铸坯内的气体和夹杂物等缺陷。

合理的结晶器设计可以有效减少坯内部夹杂物和气体等缺陷的产生。

3.2 液相线保护措施液相线是连铸过程中凝固结构变化的关键位置。

液相线的形成过早或过晚都会导致内部缺陷的产生。

通过合理的冷却水设定和轧制工艺，可以保证液相线的稳定形成，有效控制坯内部缺陷。

结论连铸坯质量控制是保证钢铁产品质量稳定的关键环节。
