全自动回流焊机操作说明书

LED新光源焊机用户使用手册型号: T-960泰安普惠电气科技有限公司一、产品特点1、本机采用红外加强制热风加热技术，配备专用设计风轮风速稳定，温度均匀适合LED新光源、BGA元件的中批量不间断焊接；2、本机配备履带式、五温区加热系统，各温区采用强制独立循环，独立PID 控制，上下独立加热方式，使炉腔温度准确、均匀、热容大、升温快，从室温到工作温度≤20MI N；3、智能曲线加热方式，超大容量曲线选择，配备8条工艺曲线完全能满足各类焊接工艺要求；4、可编程控制技术，预设曲线记忆存储功能，可按您预设曲线自动完成整个焊接过程；5、采用热电偶测温，并加有补偿电路，使测温更准确，让曲线更完美；6、PID智能控温技术，让控温更精确，进口大电流固态继电器无触点输出能有效避免迅速升温或不间断升温而造成的芯片或电路板损坏，使整个焊接过程更加科学安全；7. 传动系统采用进口变频马达，PID全闭环调速，配合1：150的进口涡轮减速器，运行平稳，速度可调范围0－1500mm/min。

8. 采用独立滚轮结构及托平支撑，专用不锈钢乙字网带，耐用耐磨运行平稳，速度精确可达±10mm/min；9. 独立的冷却区，保证了PCB板出板时的低温所需；10、友好的人机操作界面，完美的液晶显示，无需与PC机相连，整个加热过程让你一目了然；11、刚毅的外观，轻巧的体积，从始至终体现科技为本。

台面式放置模式，可让你拥有更大的空间；简单的操作说明，让你一看就会。

二、技术参数三、主要部件四、主要部件功能说明1、焊台主体2、控制柜面板3、机器外部接线说明L1、L2、L3接火线N接零线PE接地（380V接线图）（220V接线图）将机器侧面螺丝卸下，取下方形盖，按照L N PE 接线要求顺次将电源线压接在接线端子上。

五、操作说明1、开机后进入设置界面。

按F2进行曲线选择，按F1进行点选择，按F3/F4设置对应区温度的上移/下移，按F5进入加热界面；2、五个红色小开关1/2/3/4/5分别控制下第一温区/上第一温区/上第二温区/上第三温区/下第二温区；3、温度达到平衡时，打开电机开关，并调节传送带速度；4、按F2停止加热，并进入设置界面；5、出厂时，每一条温度曲线的用途如下：曲线1、2，适用于焊含铅量比较少的焊料；如：85Sn/15Pb 70Sn/30Pb等；曲线3、4，适用于焊含铅量比较多的焊料；如：63Sn/37Pb 60Sn/40Pb等；曲线5、6，适用于焊高熔点无铅焊料；如：Sn/Ag3.5； Sn/Cu.75Sn/Ag4.0/Cu.5 Sn95.5/Ag3.8/Cu0.7 等；曲线7、8，适用于焊中熔点无铅焊料；如：Sn/Ag2.5/Cu.8/Sb.5；Sn/Bi3.0/Ag3.0 等；曲线1、3、5、7推荐单板焊接周期480S，曲线2、4、6、8推荐单板焊接周期280S。

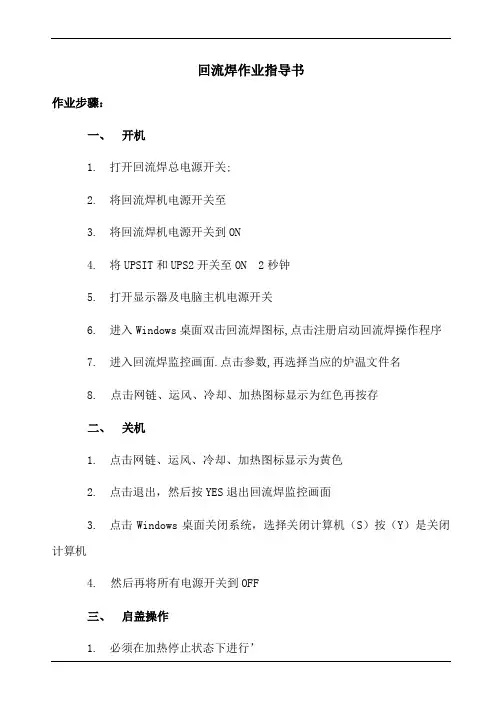

回流焊作业指导书
作业步骤：
一、开机
1.打开回流焊总电源开关;
2.将回流焊机电源开关至
3.将回流焊机电源开关到ON
4.将UPSIT和UPS2开关至ON 2秒钟
5.打开显示器及电脑主机电源开关
6.进入Windows桌面双击回流焊图标,点击注册启动回流焊操作程序
7.进入回流焊监控画面.点击参数,再选择当应的炉温文件名
8. 点击网链、运风、冷却、加热图标显示为红色再按存
二、关机
1.点击网链、运风、冷却、加热图标显示为黄色
2.点击退出，然后按YES退出回流焊监控画面
3.点击Windows桌面关闭系统，选择关闭计算机（S）按（Y）是关闭计算机
4. 然后再将所有电源开关到OFF
三、启盖操作
1.必须在加热停止状态下进行’
2.将启盖开关到UP达到所要求启盖高度,方可松手停止启盖
合并启盖,将开关到DN即可
注意事项:
1.如果机器正处于加状态,请不要按“启盖”按钮
2.启盖时，盖上原物品
3.在机器开机的短时间内出现温度波动可能会超温，这属于正常现象，一般不会超过5分钟
4．电脑万一死机，报警系统启动并切断SSR电源，故障处理完后应关闭电脑，再启动
5．各开关详细功能，请认真读取回流焊机说明书。

回流焊接机(安全)操作指引一．开机：1.打开总开关2．打开回流焊电源开关，再打开电脑上主机电源。

二。

设置1．当显示屏上出现画面时,把光标移向（回流焊的图标）双击鼠标左键。

打开2.出现回流焊里面的页面时。

点左上角设置，会出现有温度设定和其他的设定，点温度设定调整好需要的温度，按确定3.页面上有，传动关。

风机关。

加热关。

冷却关。

的图标。

把那些图标都点下成：传动开。

风机开。

加热开。

冷却开。

都设定好后右上角出现（升温。

黄色）等到出现（恒温时。

蓝色）就说明温度到了。

三．核对电脑上设定的温度、速度与温度、速度设定表上的是否一致。

四．当页面上出现（恒温时）先过一块，看是否能行，行就可以过PCB焊板，不行，就再调过温度。

在生产过程中若发现过炉后的电路板有虚焊、短路或其它问题时，操作员应及时向主管上报。

五.操作人员在没有得到任何指示的情况下,不允许私自修改或删除电脑上的任何数据和程序。

回流焊运行时不可乱打开机体任何一个东西，因为是（高温，高电压）出现故障时立刻向上级反映，或按紧急按钮六。

关机：1．按延关机（有设定10分钟）可以提前10分钟按2.按延关机时先却认回流焊里面没有PC板或别的产品。

这时（机器降温开始）3.回流焊停止时在关电脑，一切关好是再把回流焊的总开关关了，3．关掉机器总电源开关。

六．注意事项：a．操作中注意不要把头、手放到机器可动范围内，出现紧急情况时，请按红色紧急停止开关。

再几个人戴好防高温的手套或其它，把机顶盖打开降温。

b．不得修改不允许进入的菜单内容。

一．日常维护（操作人员要认真做好对机器的月度及每日保养工作）1．每日保养工作：用抹布、毛刷或吸尘器清洁机器表面、周围及入口和出口的杂物。

每月保养工作：每隔一个月必须对机器各传动部件加注润滑油，回流腔体杂物清理并对电镀及金属表面进行防氧化处理。

（喷防氧化油）。

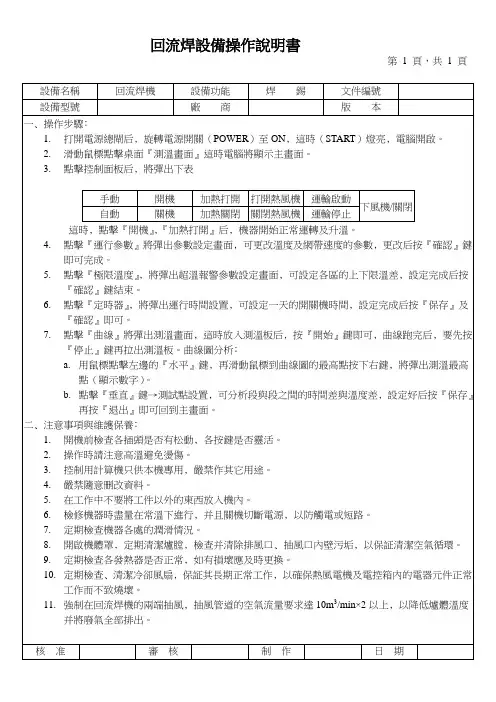

設備名稱
回流焊機
設備功能
焊 錫
文件編號
設備型號
廠商
版本
一﹑操作步驟﹕
1.打開電源總閘后﹐旋轉電源開關（POWER）至ON﹐這時（START）燈亮﹐電腦開啟。
2.滑動鼠標點擊桌面『測溫畫面』這時電腦將顯示主畫面。
3.點擊控制面板后﹐將出下表
手動
開機
加熱打開
打開熱風機
運輸啟動
下風機/關閉
自動
關機
加熱關閉
7.點擊『曲線』將彈出測溫畫面﹐這時放入測溫板后﹐按『開始』鍵即可﹐曲線跑完后﹐要先按『停止』鍵再拉出測溫板。曲線圖分析﹕
a.用鼠標點擊左邊的『水平』鍵﹐再滑動鼠標到曲線圖的最高點按下右鍵﹐將彈出測溫最高點（顯示數字）。
b.點擊『垂直』鍵→測試點設置﹐可分析段與段之間的時間差與溫度差﹐設定好后按『保存』再按『退出』即可回到主畫面。
核准
審核
制作
日期
8.開啟機體罩﹐定期清潔爐膛﹐檢查并清除排風口﹑抽風口內壁污垢﹐以保証清潔空氣循環。
9.定期檢查各發熱器是否正常﹐如有損壞應及時更換。
10.定期檢查﹑清潔冷卻風扇﹐保証其長期正常工作﹐以確保熱風電機及電控箱內的電器元件正常工作而不致燒壞。
11.強制在回流焊機的兩端抽風﹐抽風管道的空氣流量要求達10m3/min×2以上﹐以降低爐體溫度并將廢氣全部排出。
關閉熱風機
運輸停止
這時﹐點擊『開機』﹐『加熱打開』后﹐機器開始正常運轉及升溫。
4.點擊『運行參數』將彈出參數設定畫面﹐可更改溫度及網帶速度的參數﹐更改后按『確認』鍵即可完成。
5.點擊『極限溫度』﹐將彈出超溫報警參數設定畫面﹐可設定各區的上下限溫差﹐設定完成后按『確認』鍵結束。
