PE管热熔全自动焊接作业指导书

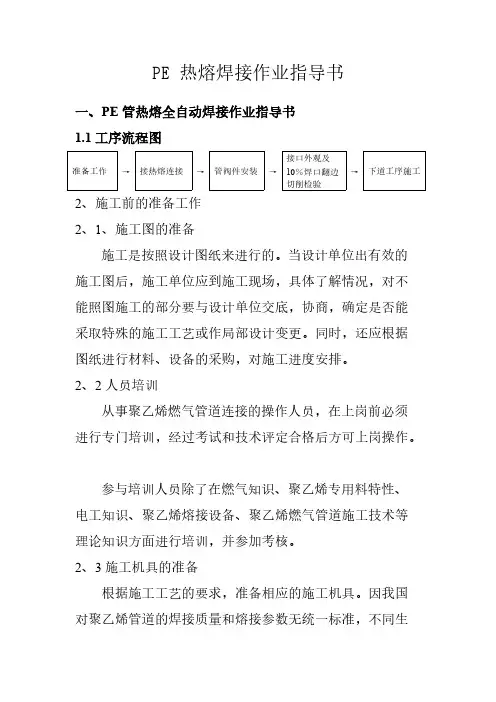

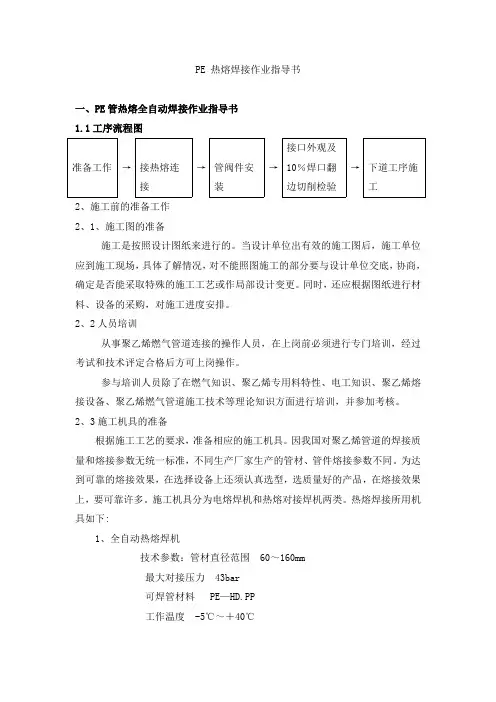

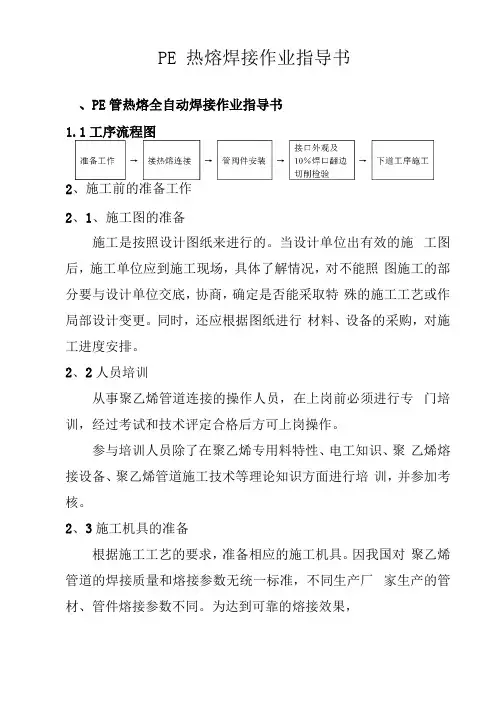

PE 热熔焊接作业指导书、PE管热熔全自动焊接作业指导书1.1工序流程图2、施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2、2人员培训从事聚乙烯管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯管道施工技术等理论知识方面进行培训，并参加考核。

2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。

3、2对外观进行检查。

检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。

3、3长度检查。

管的长度应均匀一致，误差不超过正负20 mm。

逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。

凡长短不同的管材，在未查明原因前应不予验收。

3、4聚乙烯管应为黑色，当为黑色时管口必须有醒目的蓝色色条，同时管材上应有连续的、间距不超过2m的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。

3、5不园度检查：取三个试样的实验结果的算术平均数作为该管材的不圆度，其值大于5%为不合格。

3、6管材直径和璧厚的检查。

管材直径的检查用圆周尺进行，测其两端的直径，任意一处不合格为不合格。

璧厚的检查用千分尺来进行，测圆周的上下四点，任意一处不合格为不合格。

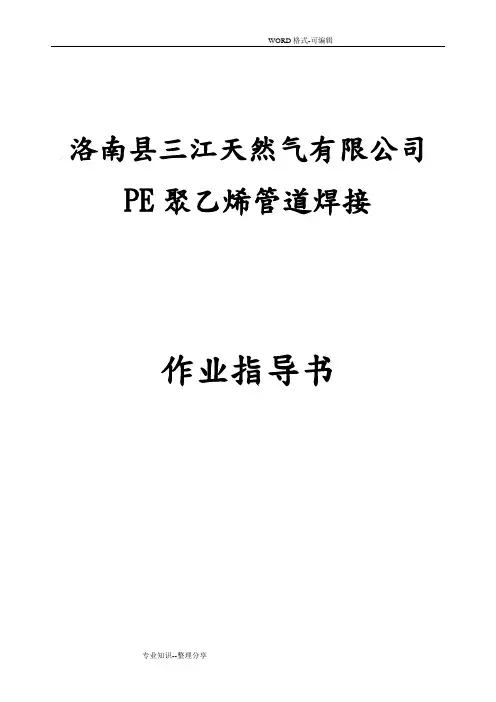

洛南县三江天然气有限公司PE聚乙烯管道焊接作业指导书二零一二年八月二十日PE聚乙烯管道焊接作业指导书一、PE管热熔全自动焊接作业指导书二、PE管热熔半自动焊接作业指导书三、PE管电熔全自动焊接作业指导书一、PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径范围 60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度 -5℃～＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。

3、2对外观进行检查。

检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。

3、3长度检查。

管的长度应均匀一致，误差不超过正负20 mm。

逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。

凡长短不同的管材，在未查明原因前应不予验收。

PE管热熔对接焊机操作指导书1 主要内容及适用范围本指导书规定了PE管热熔对接焊机操作程序及注意事项。

本指导书适用于燃气公司PE管热熔对接焊机的作业。

2 检查与准备2.1 操作人员必须懂得PE管热熔对接焊机工作原理，培训合格后上岗。

2.2 正确穿戴劳保防护用品。

2.3 核对焊机的输入电压规格，严禁接入其它级别的电压，以免焊机烧毁或不能工作。

2.4 按照设备的实际功率，正确选配电源配线。

2.5 连接好焊机接地线，以免发生触电事故。

2.6 清洁油路接头，正确地连接焊机各部件。

2.7 测量电源电压，确认电压符合焊机要求。

2.8 检查清洁加热板，若加热板涂层损坏应当更换。

加热板表面聚乙烯的残留物只能用木质工具去除，油污油脂等必须用洁净的棉布和酒精进行处理。

2.9 按照焊接工艺正确设置吸热、冷却时间和加热板温度等参数。

焊接前，加热板应当在焊接温度下适当预热，以确保加热板温度均匀。

3 操作程序3.1 将管垫平，调整同心度，利用夹具校正管材不圆度，并且留有足够的焊接距离。

3.2 铣削焊接面，铣削足够厚度，使焊接端面光洁、平行，确保对接端面间隙小于0.3mm；错边量小于焊接处壁厚的10％。

重新装夹时必须重新铣削。

3.3 测量并且记录拖动压力（P拖）。

3.4 放置加热板，调整焊接压力（P1）＝拖动压力（P拖）＋焊接规定压力（P2）。

当加热板两侧焊接处圆周卷边凸起高度达到规定值时，降压至拖动压力（P拖）或者在确保加热板与焊接端面紧密贴合的条件下，开始吸热计时。

3.5到达吸热时间（蜂鸣器将发出蜂鸣声），迅速打开夹具，取出加热板，并快速检查加热后的管材端面，确认取出加热板过程中未损伤熔融端面后，迅速闭合夹具，在规定时间内迅速将压力升到P3（P3= P拖冷却压力），同时按下冷却时间按钮，开始记录冷却时间。

3.6 达到冷却时间后，将压力降至零，拆卸完成焊接的焊机元件。

4 注意事项4.1 铣削完毕闭合夹具，此时液压缸不应达到最大行程，以保证焊接质量要求。

聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页聚乙烯管道焊接作业指导书二零一零年八月三十日聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页PE 聚乙烯管道焊接作业指导书一、 PE 管热熔全自动焊接作业指导书二、 PE 管热熔半自动焊接作业指导书三、 PE 管电熔全自动焊接作业指导书安徽全柴动力股份有限公司编号： OB-ZJ-001聚乙烯管道焊接作业指导书版本： 0.0共 20 页第页一、 PE 管热熔全自动焊接作业指导书1.1 工序流程图接口外观及准备工作→接热熔连接→管阀件安装→10％焊口翻边→下道工序施工切削检验2、 0 施工前的准备工作2、 1、施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2、 2 人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、 3 施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

1、全自动热熔焊机型号pilotfuse160/A 、C两台技术参数：管材直径范围60～160mm最大对接压力43 bar可焊管材料PE — HD.PP工作温度-5℃～＋ 40℃2、30Kw 柴油发电机2台3、焊缝外观检验尺2个3、 0 管材、管件的验收3、 1 检查产品有无出厂合格证，出厂检验报告。

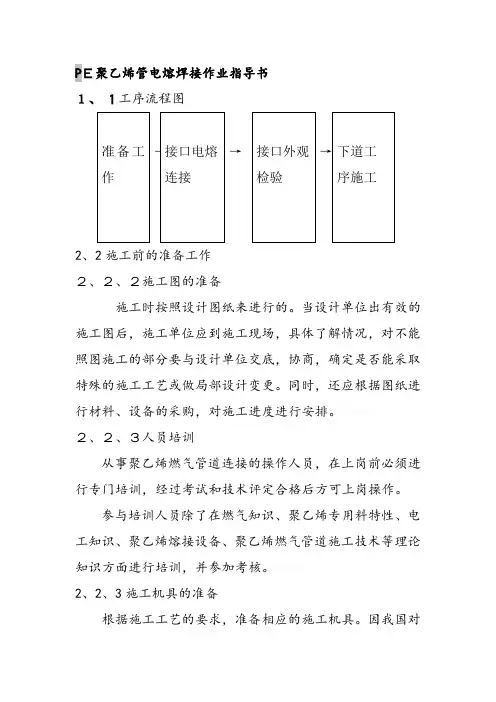

PＥ聚乙烯管电熔焊接作业指导书１、１工序流程图→2、2施工前的准备工作２、２、２施工图的准备施工时按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或做局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度进行安排。

２、２、３人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

１、全自动电熔焊机型号ＯＮＤＩ２台2、30Kw柴油发电机２台3、固定卡具５０～16０１套４、旋转刮刀１具５、平板刮刀１具６、夹扁工具１具７、旋转切刀１具８、平板尺９、标记笔３、管材的验收3、1检查产品有无出厂合格证，出厂检验报告。

3、2对外观进行检查。

检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。

3、3长度检查。

管的长度应均匀一致，误差不超过正负20 mm。

逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。

凡长短不同的管材，在未查明原因前应不予验收。

3、4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m 的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。

3、5不园度检查：取三个试样的实验结果的算术平均数作为该管材的不圆度，其值大于5%为不合格。

PE聚乙烯管道焊接作业指导书二零零六年八月三十日PE聚乙烯管道焊接作业指导书一、PE管热熔全自动焊接作业指导书二、PE管热熔半自动焊接作业指导书三、PE管电熔全自动焊接作业指导书一、PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径范围60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度-5℃～＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。

3、2对外观进行检查。

检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。

3、3长度检查。

管的长度应均匀一致，误差不超过正负20mm。

逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。

凡长短不同的管材，在未查明原因前应不予验收。

PE聚乙烯管道焊接作业指导书泰安斯菲克燃气设备制造安装有限公司二零一零年一月十日PE聚乙烯管道焊接作业指导书目录一、PE管热熔全自动焊接作业指导书二、PE管电熔全自动焊接作业指导书一、PE管热熔全自动焊接作业指导书1.1工序流程图→→→→2、0施工前的准备工作2、1、施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2、2人员培训从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。

参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。

2、3施工机具的准备根据施工工艺的要求，准备相应的施工机具。

因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。

为达到可靠的熔接效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。

施工机具分为电熔焊机和热熔对接焊机两类。

本工程采用西安塑龙熔接设备有限公司的设备。

1、全自动热熔焊机型号pilotfuse 160/A、C 两台技术参数：管材直径范围60～160mm最大对接压力 43bar可焊管材料 PE—HD.PP工作温度-5℃～＋40℃2、30Kw柴油发电机 2台3、焊缝外观检验尺 2个3、0管材、管件的验收3、1检查产品有无出厂合格证，出厂检验报告。

3、2对外观进行检查。

检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。

3、3长度检查。

管的长度应均匀一致，误差不超过正负20 mm。

逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。

凡长短不同的管材，在未查明原因前应不予验收。

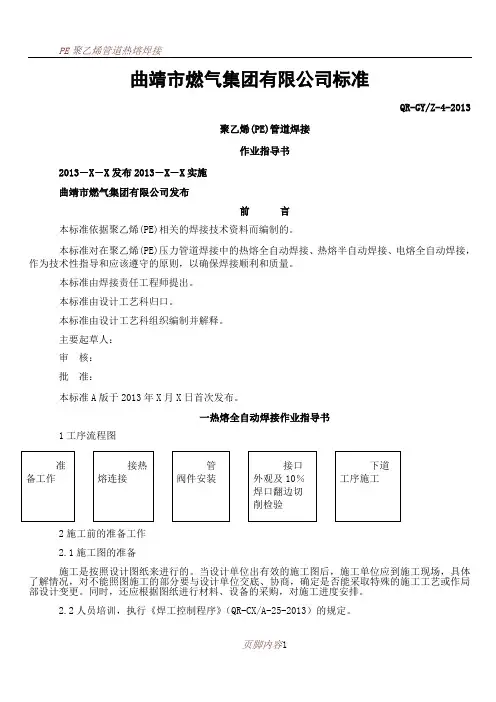

曲靖市燃气集团有限公司标准QR-GY/Z-4-2013聚乙烯(PE)管道焊接作业指导书2013－X－X发布2013－X－X实施曲靖市燃气集团有限公司发布前言本标准依据聚乙烯(PE)相关的焊接技术资料而编制的。

本标准对在聚乙烯(PE)压力管道焊接中的热熔全自动焊接、热熔半自动焊接、电熔全自动焊接，作为技术性指导和应该遵守的原则，以确保焊接顺利和质量。

本标准由焊接责任工程师提出。

本标准由设计工艺科归口。

本标准由设计工艺科组织编制并解释。

主要起草人：审核：批准：本标准A版于2013年X月X日首次发布。

一热熔全自动焊接作业指导书1工序流程图2施工前的准备工作2.1施工图的准备施工是按照设计图纸来进行的。

当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底、协商，确定是否能采取特殊的施工工艺或作局部设计变更。

同时，还应根据图纸进行材料、设备的采购，对施工进度安排。

2.2人员培训，执行《焊工控制程序》（QR-CX/A-25-2013）的规定。

2.3施工机具的准备根据施工工艺的要求，准备相应的施工机具。

即全自动热熔焊机、30Kw柴油发电机、焊缝外观检验尺。

3管材、管件的验收3.1检查产品有无出厂合格证，出厂检验报告。

3.2对外观进行检查。

检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。

3.3长度检查。

管的长度应均匀一致，误差不超过正负20mm。

逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。

凡长短不同的管材，在未查明原因前应不予验收。

3.4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m的永久性标志，写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。

3.5不园度检查：取三个试样的实验结果的算术平均数作为该管材的不圆度，其值大于5%为不合格。
