《电力系统分析（上）》模拟试题一填空题（本题共9小题，第1到8题每小题2分，第9题4分，共20分）1．电能生产的特点是不能大规模存储、供输配同时进行、与国民经济的各部门和人民生活密切相关。

2．对电力系统运行的基本要求是保证安全可靠的供电，要有合乎要求的电能质量，要有良好的经济性。

3．电力系统调压的方式有发电机调压，改变变压器分接头调压，串联电容器调压。

4．电力系统调压的措施有增减无功功率进行调压，改变有功功率和无功功率的分布进行调压，改变网络参数进行调压，调整用电负荷或限电的方法进行调压。

5．火电厂间有功功率负荷经济分配的准则是等微增率准则。

6．无功功率负荷经济分配的准则网损微增率准则进行无功功率分配。

7．电力系统频率的调整分为一次调频，二次调频。

它们分别依靠发电机组调速器的有差特性和调频器完成的。

8．设n个节点网络共有r个PV节点，则以直角坐标表示的求解潮流功率方程有个，以极坐标表示的求解潮流功率方程有个。

9．写出牛顿－拉夫逊算法的迭代求解公式（以直角坐标表示）。

二计算题（每小题10分，共30分）1．型号为SFS－40000/220的三相三绕组变压器，容量比为100/100/100，额定变比为220/38.5/11，查得＝46.8kW，＝0.9%，＝217kW，＝200.7kW，＝158.6kW，＝17%，＝10.5%，＝6%。

试求归算到高压侧的变压器参数有名值。

RⅠ=3.919Ω；RⅡ＝2.645Ω；RⅢ＝2.152Ω；XⅠ=130.075Ω；XⅡ＝75.625Ω；XⅢ＝－3.025Ω；GT＝9.669× S；BT＝74.38× S。

2．平行输电线路如图2所示，已知每回线长250km ，＝0.08 ，＝0.4 ，＝2.8 ，负荷＝150MV，cos =0.85，线路首端电压=245kV，试计算输电线路的电压降落和电压损耗。

3．降压变压器等值电路示于图3。

归算到高压侧的阻抗为欧。

电力系统分析练习题含答案一、选择题1. 电力系统稳态运行是指系统在什么状态下？A. 功率平衡B. 电压稳定C. 功率平衡和电压稳定D. 以上都不对答案：C2. 电力系统中的“潮流”是指什么？A. 电力负荷的变化B. 电力从发电端到负荷端的流动C. 电力设备的故障D. 电力系统的停电答案：B3. 电力系统中，有功功率和无功功率的单位分别是什么？A. 千瓦（kW）和千乏（kVAR）B. 千乏（kVAR）和千瓦（kW）C. 瓦特（W）和千乏（kVAR）D. 千乏（kVAR）和瓦特（W）答案：A4. 电力系统中，功率因数是什么？A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A5. 电力系统中，额定电压是指什么？A. 电力设备在正常运行时的工作电压B. 电力设备在短路时的最大电压C. 电力设备在故障时的最大电压D. 电力设备在额定功率下的工作电压答案：A二、填空题1. 电力系统稳态分析包括______和______。

答案：电力系统稳态运行状况下的分析与潮流分布计算，电力系统稳态运行状况的优化和调整。

2. 电力系统中，有功功率、无功功率和视在功率之间的关系是______。

答案：P^2 + Q^2 = S^23. 电力系统中，功率因数越高，说明______。

答案：系统运行越稳定，输电效率越高。

4. 电力系统中，额定电压是指______。

答案：电力设备在正常运行时的工作电压。

5. 电力系统中，电力线路的功率损耗主要与______有关。

答案：线路的电阻和电流。

三、简答题1. 简述电力系统稳态分析的主要内容。

答案：电力系统稳态分析主要包括以下内容：（1）电力系统稳态运行状况下的分析与潮流分布计算；（2）电力系统稳态运行状况的优化和调整；（3）电力系统元件参数及等值电路的建立；（4）电力系统故障分析及处理。

2. 解释电力系统中的“潮流”现象。

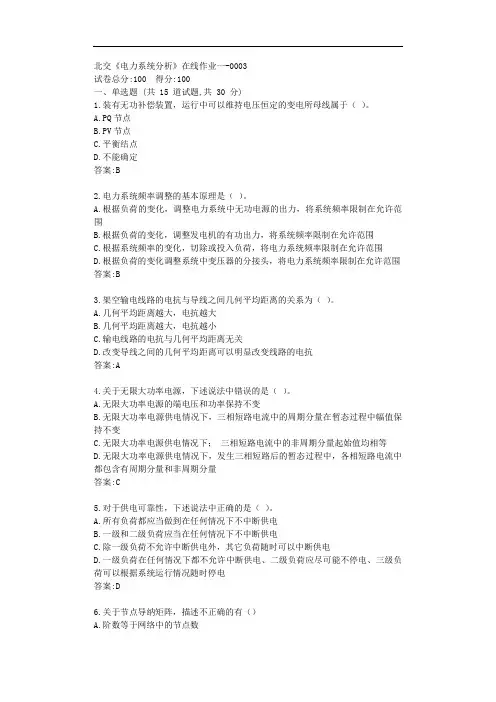

北交《电力系统分析》在线作业一-0003试卷总分:100 得分:100一、单选题 (共 15 道试题,共 30 分)1.装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）。

A.PQ节点B.PV节点C.平衡结点D.不能确定答案:B2.电力系统频率调整的基本原理是（）。

A.根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围B.根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围C.根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围D.根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围答案:B3.架空输电线路的电抗与导线之间几何平均距离的关系为（）。

A.几何平均距离越大，电抗越大B.几何平均距离越大，电抗越小C.输电线路的电抗与几何平均距离无关D.改变导线之间的几何平均距离可以明显改变线路的电抗答案:A4.关于无限大功率电源，下述说法中错误的是（）。

A.无限大功率电源的端电压和功率保持不变B.无限大功率电源供电情况下，三相短路电流中的周期分量在暂态过程中幅值保持不变C.无限大功率电源供电情况下；三相短路电流中的非周期分量起始值均相等D.无限大功率电源供电情况下，发生三相短路后的暂态过程中，各相短路电流中都包含有周期分量和非周期分量答案:C5.对于供电可靠性，下述说法中正确的是（）。

A.所有负荷都应当做到在任何情况下不中断供电B.一级和二级负荷应当在任何情况下不中断供电C.除一级负荷不允许中断供电外，其它负荷随时可以中断供电D.一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电答案:D6.关于节点导纳矩阵，描述不正确的有（）A.阶数等于网络中的节点数。

电力系统分析试卷及答案Last revision on 21 December 2020电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小3、动力系统、电力系统和电力网的基本构成形式如何4、电力变压器的主要作用是什么5、采用标么值计算有什么优点6、对电力系统运行的要求是什么7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

四短路电压试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S （1-2）%=, V S（2-3）%=, V S （3-1）%=, ΔP 0=187千瓦，I 0 %=。

试求归算到220千伏侧的变压器参数。

（注：功率值未归算，电压值已归算） 六、已知某一变压器参数如表1所示。

表1 变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为： 1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。
