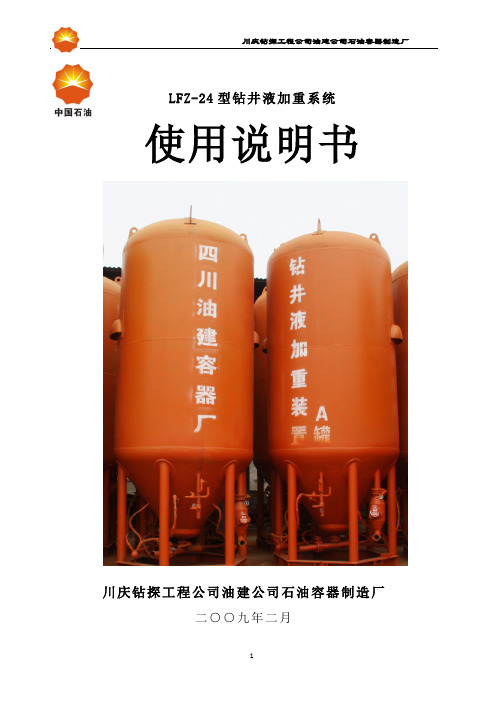

LFZ-24型钻井液加重系统
使用说明书
川庆钻探工程公司油建公司石油容器制造厂
二○○九年二月
提示!!!
钻井液加重系统储罐设计、制造、检验、验收符合《钢制压力容器》GB150-1998及《压力容器安全技术监察规程》(1999)标准规定,在安装使用前应该按照相关法律及安全规定经当地锅炉压力容器安全监察机构登记、注册,并发给注册编号后方能投入使用。
该设备使用单位及其主管部门,必须及时安排压力容器的定期检验工作,并将压力容器年度检验计划报当地安全监察机构及检验单。
该设备在储存重晶石粉期间,需每周造灰一次,以防止重晶石粉板结。
目录
1概述 (4)
1.1制造商简介 (4)
1.2安全预防 (4)
2 工艺流程 (5)
2.1工作原理 (5)
2.3型号说明 (7)
2.5 LFZ-24型钻井液加重系统储罐设计参数 (8)
2.6LFZ-24型钻井液加重储罐结构简述 (8)
3 操作规程 (9)
3.1安装及使用前的检查: (9)
3.2 装灰储存作业: (10)
3.3、造灰作业: (10)
3.4 卸灰加重作业: (11)
4 维护保养 (12)
5安装 (12)
5.1地基要求 (12)
6.2环境要求 (13)
7 故障处理 (13)
7.1配气系统 (13)
7.2 卸灰系统 (13)
7.3 卸灰缓慢且剩灰多 (13)
8 装箱单 (14)
8.1随机备件 (14)
8.2随机文件 (14)
9 吊装和运输 (15)
件1 用户意见反馈表 (16)
1概述
1.1制造商简介
川庆钻探工程公司油建公司石油容器制造厂始建于一九六四年,是石油系统在西南地区唯一取得国家一、二、三类压力容器制造许可证(A1、A2) D1/D2设计许可和球形压力容器现场组焊许可证(A3)、压力管道元件制造单位安全注册证书,ASME U钢印及NB认证的厂家。
为了使用户全面、清楚地了解及正确使用型钻井液加重系统,特编写了本使用教程。
本使用教程主要介绍了加重系统的工艺流程、操作规程、维护保养、安装及故障处理等内容。
系统的正确操作直接关系到设备的使用效果、寿命及操作人员安全。在使用加重系统之前,用户应认真阅读本使用教程。
1.2安全预防
警示!
加重系统应在规定的使用条件下使用。在超过其使用范围或使用条件不符合设计要求时,应停止使用加重系统!否则,就有可能导致人身伤害或其它破坏。
贯穿于本手册中的危险、警示和小心提示对人和设备的安全是至关重要的。在操作、维护或修理加重系统时,应对全部的危险、警示、小心和说明提示有全面的了解并熟记。
每个提示用于指出危害的程度,定义如下:
危险:表示直接导致人身伤害或死亡,或设备的严重损坏。在本手册中列为非常严重的危害。
警示:表示可能导致人身伤害或死亡,或设备的严重损坏。
小心:表示可能对人体造成轻微伤害或对设备造成损坏的不安全因素。
说明:这是正常的忠告不是警示。说明对涉及到具体的操作、工具的使用或维修人员完成具体的任务有帮助的信息。
在对加重系统进行操作和维修时,操作人员必须对下列的安全措施全部熟练掌握。这些措施遍布手册的每一章节中。如不注意这些安全提示,将导致设备损坏、人身伤
害或死亡。
加重系统的安全操作必须严格按本加重系统的使用维护教程要求进行。
操作者和维修人员必须熟记所制定的操作和维修程序。操作人员在上岗前须经过安全培训并取得相应的上岗资质证明。
安全阀的开启压力为0.2MPa,并经常检查以校正安全阀压力设定值。
安全阀至少一年检查一次,确保安全阀处于正常状态。
储罐装载物料后,必须关闭放空球阀、出灰蝶阀、出灰管管口及上灰管管口。在潮湿地区不应让物料贮存时间太长,以防物料结块。
严禁设备工作压力超过1.05MPa或长期在高压下运行,带压工作时不得用锐器敲击罐体。
严禁在罐内加压的状态下移动钻井液加重系统。
严禁使用外接风源接头排出罐内残余气体,以免造成罐内物料大量渗入气化室内。
应对手册中所列出的危险、警示和小心予以足够的重视。
2 工艺流程
2.1工作原理
LFZ-24型钻井液加重系统采用气力输送的工作原理,以压缩空气为动力,借助气
化装置,使罐内的粉末物料流态化,然后利用罐内、罐外压力差,将罐内物料排出输送加重。
过滤器用于清除运灰车向储罐注灰过程中夹带的≥8mm的杂质。
物料自动称重系统采用电子传感器,液晶数字直接显示加重重晶石粉重量,精确度达到1‰。
LFZ-24型钻井液加重系统工艺流程
立 式 分 气 缸
2.2适用范围
LFZ-24型钻井液加重系统主要用于石油矿场及水泥库中水泥或重晶石粉的贮存装置。该加重系统可完成装料及卸料作业,最大限度地减少固井作业中散装水泥罐及钻井液加重系统的使用数量,以适应石油矿场固井作业现场场地狭窄的工况要求。
2.3型号说明
LFZ-24
主参数代号(24m3)
用途特征代号(立式风动加重)
2.4储罐外形结构
外形结构图
2.5 LFZ-24型钻井液加重系统储罐设计参数
a)设计压力:1.05MPa,最大工作压力:1.0MPa,进气压力:≤0.3MPa
b)设计温度:0~50℃,工作温度:0~50℃
c)储罐直径:Φ2500mm
d)公称容积:24m3
e)卸灰速度:≥1.5t/min (进/出灰管直径:DN100)
f)剩灰率:≤0.3%
g)罐体质量:5639kg
h)外形尺寸:6400×Φ2500
i)输送条件:水平距离15米,垂直距离5米
2.6LFZ-24型钻井液加重储罐结构简述
该加重系统(设备部分)由以下几部分组成:钻井液加重系统储罐、过滤器、下料口和自动电子称重计量系统。
2.6.1 配气系统
外接气源通过配气系统,经弹簧薄膜式减压阀、分气缸、球阀进入储罐侧风气化装置。
立式分气缸卧式分气缸气化下灰
2.6.2 进料储存和卸料加重系统
2.6.2.1 进料储存系统:贮料罐为立式圆筒形,罐内配有一套装料装置。即由设在罐体上的上灰管①进行气动装料。物料中的杂质可以通过③过滤器上快开手孔方便快捷去除,抽屉式筛板,可以方便地清洁。
