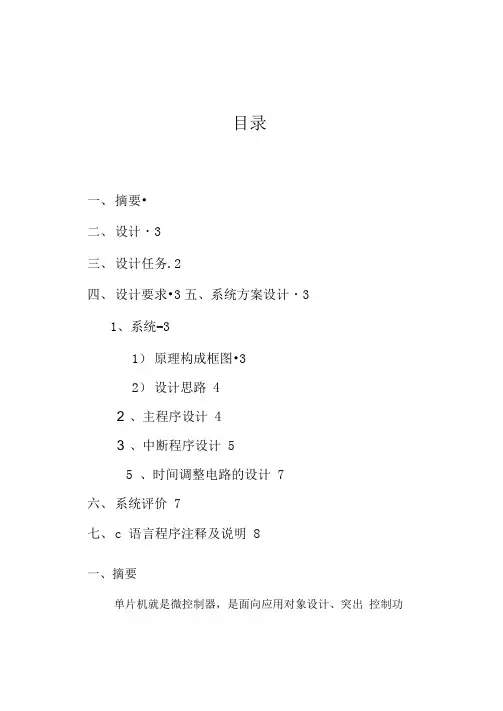

目录
一、摘要 (2)
二、设计 (3)
三、设计任务. (2)
四、设计要求 (3)
五、系统方案设计 (3)
1、系统 (3)
1）原理构成框图 (3)
2）设计思路 (4)
2、主程序设计 (4)
3、中断程序设计 (5)
5、时间调整电路的设计 (7)
六、系统评价 (7)
七、c语言程序注释及说明 (8)
一、摘要
单片机就是微控制器，是面向应用对象设计、突出控制功能的芯片。单片机接上晶振、复位电路和相应的接口电路，装载软件后就可以构成单片机应用系统。将它嵌入到形形色色的应用系统中，就构成了众多产品、设备的智能化核心。本设计是基于AVR单片机强大的控制功能制作而成的电子万年历，该电子万年历包括四大功能：实时显示年、月、日、时、分、秒、星期；人为的校正年、月、日、时、分、星期；第一次开机显示12-00-30。
二、设计目的
1、掌握C52程序用于实践并实现相应的功能；
2、掌握时钟程序的使用方法；
3、掌握时间函数的使用方法；
4、掌握键盘的程序使用方法；
三、设计任务
通过与单片机连接数码管动态显示年、月、日、时、分、秒、星期等功能，并能准确计算闰年闰月的显示，七个按钮连接P0口可以精确调整每一个时间数值，通
过对所设计的万年历时钟电路进行实验测试，达到了动态显示时间，随时调整时间等技术指标。
四、设计要求
（1）能够准确的计时，时间可在数码管上显示出来，默认显示为时、分、秒，每隔一分钟自动显示年、月、日及星期，也可通过按键控制显示，并可通过按键调节时间。
（2）第一次开机显示12-30-30。
（3）每半秒led彩灯闪烁一次
五、系统方案设计：
1、系统总体设计：
1) 原理构成框图
本设计用AT89C52作为核心控制部分，外接晶振电路与复位电路，以两个四位数码管作为显示部分，开关控制显示时间与日期，具体框图如图1所示，数码管框图如图2所示：
图1 原理框图
图2：数码管模块
2）设计思路
通过一段时间对专业书籍及多种设计方案的研究分析，我采用了比较常用的AT89C52作为核心控制芯片，用C语言进行编程来满足设计的要求。用LED数码管来实现年、月、日、时、分、秒、星期的显示，通过按键开关可以在日期与时间间切换和对时钟进行调整。
2、主程序的设计
系统程序采用C语言按模块化方式进行设计,然后通过KeilC51L软件开发平台将程序转变成十六进制程序语言，得到HEX文件，经过USB转串口线下载到单片机板上即可实现。
系统程序主要包括主程序、延时程序、显示处理程
图3 主程序框图
3、中断程序设计
本设计中还有两个中断程序定时器0中断和定时器1中断，定时器1用来动态扫描，定时0零用来计时并且控制led灯的闪烁及年月日时分秒的自加一。
动态扫描框图这里不再画出。定时器0中断框图如下：
图4 中断程序框图
4、时间调整电路的设计
采用按键设计，该单片机有四个独立按键，分别为P3^0、P3^1、P3^2、P3^3独立式按键直接与单片机I/O 口相连构成键盘，每个按键不会相互影响，这四个按键可控制时于分的加和减，调节年月日及星期时需要按键组合控制（具体方法见程序注释），键盘模块框图如下：
图5：键盘模块
六、系统评价
该设计利用单片机内部的定时/计数器进行中断定时，配合软件延时实现时、分、秒的计时，该方案节省
硬件成本，且能使设计者对单片机的指令系统能有更深入的了解，从而掌握单片机应用技术MCS-52 c语言程序设计方法，因此，本系统设计采用此种软件控制方法来实现时，而由于ATMEL公司的AT89C52单片机是低功耗的具有4KB在线可编程FLASH存储器的单片机。它与通用80C52系列单片机的指令第和引脚兼容。片内的FLASH集成在一个芯片上，形成了功能强大、使用灵活和具有较高性能价格比的微控制器。它的功能强大，而且也较容易购买。
总结：所要实现的功能通过单片机编程就可以达到，不需要额外的时钟芯片来增加成本，并使外围电路更加简单明了。
七、c语言程序及注释说明：
/*
1、按键可以调整当时时间
2、按键可以调节定时时间
3、定时时间到继电器吸合
*8位数码管显示时间格式格式12-30-30 表示：12点30分30
秒
S1 用于小时加1操作
S2 用于小时减1操作
S3 用于分钟加1操作
S4 用于分钟减1操作
*/
#include //包含头文件，一般情况不需要改动，头
文件包含特殊功能寄存器的定义
sbit KEY1=P3^0; //定义端口参数
sbit KEY2=P3^1;
sbit KEY3=P3^2;
sbit KEY4=P3^3;
sbit KEY5=P3^6;
sbit KEY6=P3^7;
sbit KEY7=P3^5;
sbit LED=P1^2; //定义指示灯参数
code unsigned char tab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,
0x07,0x7f,0x6f};
//共阴数码管0-9
unsigned char StrTab[8];
//定义缓冲区
Unsigned char minute=30,hour=12, second=45, month=12,day=26,
yea=2012r,week=1;
/*****************************************************/ /* 延时函数*/ /******************************************************/ void delay(unsigned int cnt)
{
while(--cnt);
}
/******************************************************/ /* 显示处理函数*/ /***************************************************/ void Displaypro(void)
{
if(（(second>=0)&&(second<=1))|| (KEY5==0)) //显示年、月、日（自动或同时按下按键0和2）
{StrTab[0]=tab[year/1000]; //年
StrTab[1]=tab[year/100%10];
StrTab[2]=tab[year/10%10];
StrTab[3]=tab[year%10];
StrTab[4]=tab[month/10]; //月
