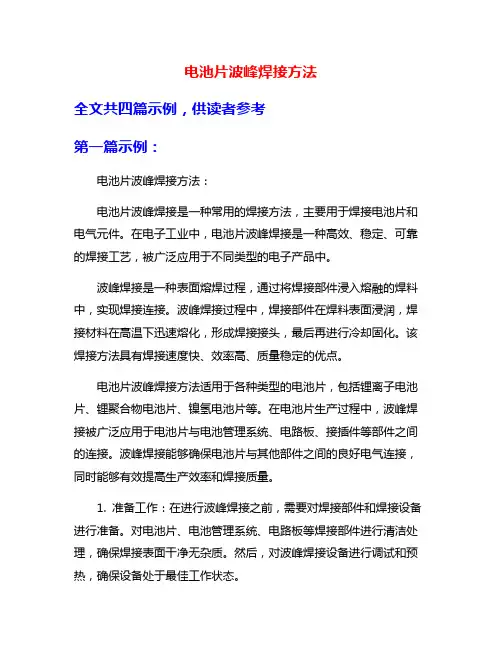

电池片波峰焊接方法全文共四篇示例，供读者参考第一篇示例：电池片波峰焊接方法：电池片波峰焊接是一种常用的焊接方法，主要用于焊接电池片和电气元件。

在电子工业中，电池片波峰焊接是一种高效、稳定、可靠的焊接工艺，被广泛应用于不同类型的电子产品中。

波峰焊接是一种表面熔焊过程，通过将焊接部件浸入熔融的焊料中，实现焊接连接。

波峰焊接过程中，焊接部件在焊料表面浸润，焊接材料在高温下迅速熔化，形成焊接接头，最后再进行冷却固化。

该焊接方法具有焊接速度快、效率高、质量稳定的优点。

电池片波峰焊接方法适用于各种类型的电池片，包括锂离子电池片、锂聚合物电池片、镍氢电池片等。

在电池片生产过程中，波峰焊接被广泛应用于电池片与电池管理系统、电路板、接插件等部件之间的连接。

波峰焊接能够确保电池片与其他部件之间的良好电气连接，同时能够有效提高生产效率和焊接质量。

1. 准备工作：在进行波峰焊接之前，需要对焊接部件和焊接设备进行准备。

对电池片、电池管理系统、电路板等焊接部件进行清洁处理，确保焊接表面干净无杂质。

然后，对波峰焊接设备进行调试和预热，确保设备处于最佳工作状态。

2. 设定焊接参数：在进行波峰焊接之前，需要根据焊接部件的材料和尺寸设定焊接参数。

包括焊接温度、焊接速度、焊接压力等参数。

通过设定合适的焊接参数，可以确保焊接过程稳定、焊接质量优良。

3. 进行焊接操作：将待焊接的电池片放置在波峰焊接设备上，使焊接部件与焊料接触。

启动焊接设备，使焊料熔化形成焊接波峰。

焊接部件在波峰中浸润，并形成均匀的焊接接头。

焊接完成后，进行冷却固化，确保焊接接头牢固可靠。

4. 检测和质量控制：在完成焊接后，需要对焊接接头进行检测和质量控制。

通过外观检查、焊接强度测试等方式，检验焊接接头是否符合要求。

对不良焊接接头进行修复或重新焊接，确保焊接质量达标。

1. 高效稳定：波峰焊接是一种高效的焊接方法，能够在较短的时间内完成焊接作业。

焊接过程稳定，焊接接头均匀牢固。

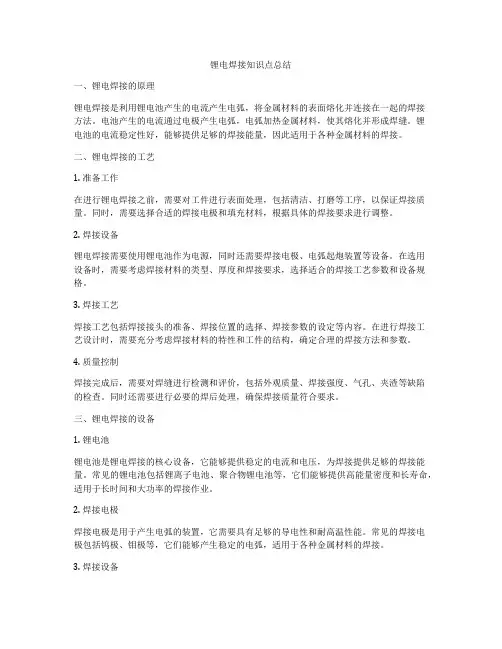

锂电焊接知识点总结一、锂电焊接的原理锂电焊接是利用锂电池产生的电流产生电弧，将金属材料的表面熔化并连接在一起的焊接方法。

电池产生的电流通过电极产生电弧，电弧加热金属材料，使其熔化并形成焊缝。

锂电池的电流稳定性好，能够提供足够的焊接能量，因此适用于各种金属材料的焊接。

二、锂电焊接的工艺1. 准备工作在进行锂电焊接之前，需要对工件进行表面处理，包括清洁、打磨等工序，以保证焊接质量。

同时，需要选择合适的焊接电极和填充材料，根据具体的焊接要求进行调整。

2. 焊接设备锂电焊接需要使用锂电池作为电源，同时还需要焊接电极、电弧起炮装置等设备。

在选用设备时，需要考虑焊接材料的类型、厚度和焊接要求，选择适合的焊接工艺参数和设备规格。

3. 焊接工艺焊接工艺包括焊接接头的准备、焊接位置的选择、焊接参数的设定等内容。

在进行焊接工艺设计时，需要充分考虑焊接材料的特性和工件的结构，确定合理的焊接方法和参数。

4. 质量控制焊接完成后，需要对焊缝进行检测和评价，包括外观质量、焊接强度、气孔、夹渣等缺陷的检查。

同时还需要进行必要的焊后处理，确保焊接质量符合要求。

三、锂电焊接的设备1. 锂电池锂电池是锂电焊接的核心设备，它能够提供稳定的电流和电压，为焊接提供足够的焊接能量。

常见的锂电池包括锂离子电池、聚合物锂电池等，它们能够提供高能量密度和长寿命，适用于长时间和大功率的焊接作业。

2. 焊接电极焊接电极是用于产生电弧的装置，它需要具有足够的导电性和耐高温性能。

常见的焊接电极包括钨极、钼极等，它们能够产生稳定的电弧，适用于各种金属材料的焊接。

3. 焊接设备锂电焊接设备包括电源设备、电弧起炮装置、电流变压器、控制系统等部件。

这些设备能够提供所需的电流和电压，控制焊接参数，为焊接操作提供便利。

四、锂电焊接的操作技巧1. 焊接姿势焊接姿势包括手持式、半自动和全自动等，根据具体的焊接要求和设备特性选择合适的姿势。

在进行焊接操作时，需要保持身体稳定、手持平稳，确保焊接质量。

焊接立焊时的操作方法范本一、准备工作1. 确保焊接设备处于正常工作状态，检查电缆、电源线等是否损坏。

2. 做好个人防护措施，包括佩戴防护眼镜、焊接手套、护耳器等。

3. 清理焊接区域，确保没有杂物、油脂等物质。

二、设定焊接参数1. 根据工作要求和焊接材料的特性，确定合适的焊接电流和电压。

2. 设置焊接机的参数，确保焊接过程中的稳定性和一致性。

三、准备焊接材料1. 确保焊接材料的表面清洁，去除杂质和氧化物。

2. 根据需要，对焊接材料进行预热处理，提高焊接质量和强度。

四、焊接操作1. 将焊接材料正确位置，确保稳定并与焊接部位紧密接触。

2. 使用合适的焊接手持工具，将焊条或焊丝插入设备。

3. 在焊接区域靠近焊条或焊丝的起始位置按下电源开关。

4. 将焊条或焊丝保持在正确的角度，使其与焊接区域保持一定距离。

5. 用均匀的速度将焊条或焊丝移动至焊接区域，保持一定的焊接速度。

6. 焊接过程中应注意焊接熔池的形成和熔化材料的流动情况。

7. 确保焊接材料与焊接部位的完全熔化和均匀分布。

8. 在达到要求的焊接长度后，释放电源开关并将焊接手工具远离焊接区域。

五、焊后处理1. 完成焊接后，检查焊接部位的质量和强度。

2. 冷却焊接部位，使用适当的方法，避免过快冷却引起的质量问题。

3. 清理焊接残渣和飞溅物，确保焊接部位的整洁和美观。

六、安全注意事项1. 在焊接过程中，要保持良好的通风环境，避免吸入有害气体。

2. 确保工作区域周围没有易燃易爆物品，防止火灾事故的发生。

3. 不擅自改变焊接设备的参数，避免损坏设备或引起安全隐患。

4. 在焊接过程中，不与他人交谈或分散注意力，集中精力完成工作任务。

5. 在进行高温焊接时，应使用隔热手套和鞋套等防护措施，避免烫伤。

七、常见问题与解决方案1. 如果焊接过程中出现熔花飞溅，可以降低焊接电流，调整焊接速度。

2. 如果焊接熔池过大或过深，可以提高焊接速度。

3. 如果焊接时出现气孔现象，可以检查焊材的质量和干燥度，并采取适当的舒张和间隙填补措施。

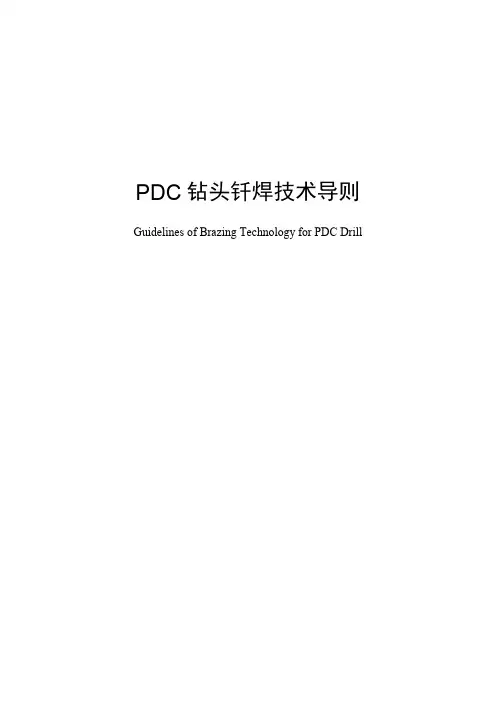

PDC钻头钎焊技术导则Guidelines of Brazing Technology for PDC Drill目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 评价要求 (2)5 钎料材料选用 (2)6 钎焊方法选择 (3)7 钎焊工艺 (3)8 质量检验 (5)9 常见钎焊缺欠及处理对策 (6)附录A (8)参考文献 (15)PDC钻头钎焊技术导则1 范围本文件描述了PDC钻头钎焊工艺的基本要求、钎焊加热方法、钎料与钎剂选择、钎焊工艺实施过程、质量要求、检验试验、常见钎焊缺陷及处理对策、安全技术注意事项等内容。

本文件适用于PDC钻头的火焰钎焊、感应钎焊和真空钎焊，适用于PDC钻头钎焊工艺与质量控制。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 324 焊缝符号表示法GB/T 5185 焊接及相关工艺方法代号GB-T 5616 无损检测应用导则GB/T 10046 银钎料GB/T 10067.47 电热装置基本技术条件第47部分：真空热处理和钎焊炉GB/T 11363 钎焊接头强度试验方法GB/T 11364 钎料润湿性试验方法GB/T 19867.2 气焊焊接工艺规程GB/T 33219 硬钎焊接头缺欠GBZ 1 工业企业设计卫生标准GBZ 6-18-02-04 焊工GJB481 焊接质量控制要求HB 5363 焊接工艺质量控制标准JB/T 6966 钎缝外观质量评定方法JB/T 6045 硬钎焊用钎剂3 术语和定义下列术语和定义适用于本文件。

3.1PDC钻头 PDC drill1采用钎焊方式将PDC牢固地焊接在钻头胎体上的钻头称为PDC钻头。

3.2钎着率 brazed rate钎焊接头中钎料实际钎着的钎缝面积与应该钎焊的总面积的比率。

电路板焊接知识和操作规程一、什么叫良好焊接焊点表面有金属光泽,吃锡面80%以上,爬锡高度应超过端头的1/2,无指纹、无水印、无松香、无连焊、无假虚焊、无冷焊、无溅锡、无界面、无气孔、焊锡坡度半弓形凹下为45度,焊点剪脚后高度在～2mm范围内,此焊点称良好焊接;二、助焊剂：松香块、酒精、松香液;松香液配制：松香液=酒精∶松香块=1∶3;三、工具和必用材料：1.镊子、2.烙铁、3.烙铁架、4.清锡棉、5.锡锅、6.剪钳、7.吸锡器、8.多芯焊锡丝含松香、9.松香块、10.酒精松香液助焊剂、11.防静电手环;四、锈的辨认与清除方法：1、锈的辨认：A.铜丝表面有一层淡蓝色氧化膜,此为铜锈;B.元件触角有一层铅灰色的薄膜,此一般为氧化锌或氧化锡;2、除锈方法：A.用刀子或断锯片刮,使其露出金属光泽;B.用细砂纸打磨,直到彻底露出金属光泽为止; C.用松香水清锈、清氧化层此方法只能除少量氧化层;五、焊点拉尖现象与清除方法：1、产生原因：A.烙铁头表面不清洁,沾锡量大;B.移开烙铁时,速度太快或太慢;C.元器件管脚已氧化 D.焊锡丝不纯,熔化的锡表面有一层渣物;2、清除方法：A.清洁烙铁头表面 B.移开烙铁时,速度要适度需要经验;C.必要时得除锈;D.用烙铁头清理熔化的锡表面脏渣,不能使用废旧的焊锡丝;E.加强自身焊接枝术训练;六、焊点短路的形成与清除：1、产生形成原因：A.过多的焊锡把原来不相连的另一点连在一起；B.由于元器件偏焊盘而与其它点连在一起；C.元件端头之间可能长有其它的导电物；D.烙铁头移开时不慎带锡而与其它点连接;2、清除方法：A.避免焊锡量过多； B.保证元件在各自位置上排列整齐；Ｃ.保持焊盘清洁,避免其它物质在焊盘上停留；D.移开烙铁头时尽可能沿着管脚移;E.加强自身焊接枝术训练;七、怎样把元件焊下来1、原则上保焊盘：方法：A.对于贴装,采用两次堆锡法或两头加热法；B.对于插装,可用吸锡器先把焊点大部分锡去,再用熔化法将元件取下；、多针元件或插座等也可在锡锅中浸锡取下这需要经验,非一般情况不可使用;一般使用拆焊台;2、原则上保元器件：A.先加锡熔焊点,拆下一端,再拆另一端；B.多管脚元器件,用电烙铁交替加热,待焊锡熔化后一次拔出器件；C.如果焊接点上的引线是弯成角度的,拆焊时先吸去焊锡,弄直后再拆下；一般使用拆焊台;八、焊接的操作方法：1、坐姿端正,左手拿焊锡丝,右手握抓烙铁,眼睛离焊点30cm左右；2、50W含50W以下的烙铁采用持笔式握姿,50W以上的烙铁采用抓式握姿；3、烙铁头尖端和线路板的夹角一般在35°～55°角之间；4、烙铁加热后,先把烙铁头放在焊件上稍许加热后再适量放锡丝,烙铁与锡丝的先后时间间隔为1～3秒,具体情况凭经验,可谓熟能生巧；5、焊锡量不能过多,否则出现雍肿过饱,甚至漏至反面而造成相邻焊点短路,少则欠缺饱满,一般焊锡量为所焊焊孔体积的90～120%为宜;6、焊接时要均匀加热,就是烙铁对引脚和焊盘同时加热,用拇指和食指轻轻捏住线状焊料,端头一般留出2～5CM的锡丝,借助中指往前推送焊料;7、焊拉时烙铁尖脚侧面和元件烫锡电线触脚侧面适度用轻力加以磨擦产生磨擦粗糙面注意不可损坏元器件,使之充分溶锡;8、剪管脚引线时,线路板应斜于地面,尽量使管脚落在地板上或废品箱里专用的,一般留焊点在～2mm为宜,除元要求剪脚的外;9、焊接完毕后,元件与线路板要连接良好,绝不允许出现虚焊、脱焊等不良现象,每一个焊点的焊锡覆面率为80%以上;10、标准焊接点、焊接示意图：九、元器件的安装形式：1、贴板安装：将元器件紧贴线路板,间隙小于1mm为宜,适用于防震要求高的产品；2、垂直安装：将元器件垂直于线路板,角度为90°±10°为宜,适用于发热元件安装；3、隔离安装：将元器件距离线路板5～10mm范围内,适用于发热元件安装；4、嵌进安装：将元器件壳体嵌入线路板的嵌入孔内,此方式可提高元器件抗震能力,降低元器件的安装高度；5、粘结、绑扎安装：可用粘合剂黄胶、红胶、502胶、热溶胶、双面泡沫胶或用锦丝绳绑扎线将元器件定在线路板上,适用于固定、防震要求高的元件;6、支架工安装：利用支架或托板把元器固定在线路板上,适用于重量超过30克的元件;十、怎样完成良好焊接1、工人必须要有扎实的焊接实践基本功和焊接基础知识;2、正确的焊接操作规程可以分成五大步骤为：准备施焊、加热焊件、送入锡丝、移开锡丝和移开烙铁;操作过程不超出四秒钟,用数时间秒来控制时间：烙铁头接触焊点后数“一、二”秒钟,放入锡丝后再数“三、四”秒钟,尔后移开烙铁;3、当焊锡丝熔化一定量后,立即向左上方向45°度移开锡丝;同时向右上方向 45°度移开烙铁;4、对焊锡丝的性质、烙铁的使用方法及助焊剂的使用要掌握和熟悉;焊锡丝一般采用～3.0mm直径之活性锡丝;5、各种元件焊插装：一般采用～0.8mm之芯焊锡丝,30W、40W、50W的烙铁;焊接方法：先固定元件后焊接;6、各种元件焊贴装：一般采用≤0.5mm之芯焊锡丝,25W、30W以下的烙铁,焊接时只准用镊子不能用手;因为人体本身带电荷,操作者必须戴防静电手环操作;焊接方法：先在焊盘上加少量的焊锡溶化固定尔后焊接;7、电线焊接：如电线铜丝表面已氧化,先给电线连接端用砂布打磨再烫锡,未氧化的可直接沾松液烫锡;一般采用～3.0mm之芯焊锡丝,≥30W≥70W的烙铁;焊接方法：多芯1线或大于1.5mm2 BVV线必须先上锡后焊接,≥40W≥100W的烙铁,使用小于1.5mm的焊锡丝;小于1.5mm2BVV线含、0线或其它以下线,得上锡、固定并存、根据具体情况选定尔后焊接;8、焊接时,烙铁脚侧面和元件或烫锡电线的触脚侧面要适度用轻力加以磨擦而产生磨擦粗糙面不可损坏元器件,使焊锡与元件紧固连接;9、对元件的基本功能要了解,特别元件极性不可焊反;10、以正确的工作态度,对待工作中细小的质量问题从不放过,以严格的质量意识要求自己做好每道工序、每项工作;十一、焊点清洗的要求和方法1、焊接完成后,在焊点周围和印制电路板表面,会存留焊剂、焊料残渣、油污、手汗等,如不及时清洗,会出现焊点腐蚀,绝缘电阻下降,甚至会发生电气短路,接触不良等故障;为此,焊点需进行100%的清洗,使更好地提高产品的可靠性和使用寿命;2、清洗剂的选择和要求：能有效地除去溶解沾污物,不留残迹、对人体无害、对元器件和标记无损害、价格合理、工艺简便、使用性能稳定的清洗剂;一般选择使用乙醇工业用酒精,特殊要求除外：航空洗涤汽油和三氯、三氟乙烷等一般都采用超声波清洗;3、清洗方法：常用手工清洗方法有两种,即用沾有清洁剂的泡沫塑料块或纱布逐步擦洗焊点；另一种方法可将印刷电路板焊点面浸没1～10分钟左右在装有清洁剂的容器里,用毛刷轻轻刷洗;清洗时,操作者须戴工业胶手套、工业卫生口罩等;十二、焊接的注意事项1、在进行生产操作前,必须先准备好工具和设备,做好相应的准备工作,并注意工具、设备使用的电源电压值是否与实际电压相符;更要检查电源线是否有损伤、破裂,以免触电;2、烙铁在使用过程中,注意摆放妥当,以免烫伤人及其它物品;幷注意电源线不能碰到烙铁头,以免烫伤电源线而造成漏电伤人等事故;3、严禁将烙铁上多余的残锡渣乱甩,应甩到专用盛装锡渣、锡块的容器中,以免造成质量隐患或烫伤人体;4、单面焊锡,须防堆锡过多,渗到反面,产生短路现象;5、烙铁要经常擦洗,以免烙铁沾有脏物或杂质,以免焊点横向拉尖而造成短路现象;6、不要求极性的元件,一般按“从左到右、从上到下、先低后高”的基本原则进行操作,色环或颜色要排列整齐;不要求极性的元器件,一般先小件后大件、先低后高、从左到右从上到下的装焊基本原则进行操作,色环或颜色排列整齐、有序、分类别高矮一致;有极性的元器件二极管和三极管、电容、IC等要注意不要插反;7、焊接顺序先贴装后插装;8、芯线与元件连接时,注意芯线是否散开而与其它元件触脚间相接,以免造成短路;9、焊接元件时,不可出现线路板上锡未溶而先熔焊锡丝,以免出现冷焊现象;10、焊接完毕后,要及时清洁线路板,以免影响美观、光洁度;11、焊接完毕后,必须进行自检→互检→专检,发现问题及时改正,以免造成质量问题;12、焊接完毕后剪引脚时,剪钳不能紧贴线路板,以防把焊点剪坏,只可剪多余端;13、返工或改装后,首先要把线路板及焊接点清理干净,不能有残余渣存在;14、发现有错焊、虚焊、脱焊、漏焊、焊锡搭接现象,随时改正,切不可有等等再改的不良思想;15、操作过程中,烙铁要经常擦洗,以免烙铁头沾有脏物或其它杂质而影响焊接点的光洁度,二是容易造成焊接点拉尖、虚焊等不良现象;16、对将投入生产的元器件要进行外观检查,其外观必须完整无损,对有裂纹、变形、脱漆、损坏的元器件部件不可投入生产;17、元器件的引脚如有明显氧化现象,应先进行除锈烫锡处理,方可投入生产,以免虚焊;18、进行焊接时,严禁使用与元件及焊盘不匹配的烙铁,应根据元件的受热程度及焊盘的大小来确定;无论选用哪种功率的烙铁在操作中均不允许用烙铁大力磨擦焊盘及元件脚,及不能长时间停留在某一焊盘上,否则会引起线路板焊盘脱落,造成质量问题;19、印制线路板上的同一种分离元件,应排列高度一致;20、严禁将原材料、半成品、成品乱堆乱放,以免混淆使用而造成质量隐患;21、剪元件脚时,线路板背面禁止朝上、朝左右、前后方向,应朝地面上的废品箱里剪脚,避免管脚到处飞溅而造成质量隐患或射伤人体;22、生产线上的在制品、半成品、待检品、原材料和缺料部件等都必须做上相应的标识,按类别摆放整齐,防止因混料使用而造成质量问题,非生产用品更应标识清楚并隔离存放;23、取放线路板时应轻拿轻放,拿线路板的边沿,避免接触元器件;存放物品,一般使用周转箱,竖立载板不超过周转箱界面为宜;24、贴装板作业时,必须戴上防静电手环以套环扣住手腕不转动为宜,防静电环的另一端应接地良好;25、操作过程中要注意安全,遵照“先接线后通电；先断电后拔线”的原则进行操作,在操作过程中,如发现声响、冒烟、焦臭等不正常现象,应立即断开电源,找出问题,排除故障或报告相关人员处理后才可重新通电;26、如长时间离岗或下班时,将烙铁电源插头拔下并绕扣好并放回规定存放处,其它工具应放回工具箱,工作椅摆放在工作台下面且要整齐,清洁工作台,清扫工作场地,最后关掉所有电源、关闭窗门;。

安德森端子焊接技巧
安德森端子是一种常用于电源连接的电线连接器，焊接安德森端子需要一定的技巧和注意事项。

以下是一些常用的安德森端子焊接技巧：
1.准备工具和材料：焊接铁、焊锡丝、钳子、绝缘剥线钳和安德森端子。

2.剥离电线绝缘：使用绝缘剥线钳将电线的外绝缘剥离，露出一段导线。

3.清理导线：用砂纸或钢丝刷轻轻擦拭导线的表面，去除氧化物和污垢，确保焊接的良好接触。

4.准备焊接铁：烧热焊接铁，并将焊锡丝涂抹在焊接头上。

5.焊接：将热焊接铁的焊接头轻轻接触到导线上，以使焊锡熔化并涂抹到导线上。

确保焊接头和导线之间有良好的接触。

6.安装安德森端子：将安德森端子的夹持端打开，将经过焊接的导线插入端子中的端子槽中。

用钳子夹紧安德森端子，确保端子和导线之间有良好的接触。

注意确保端子的正负极正确连接。

7.测试连接：使用万用表或其他测试仪器测试焊接连接是否稳固，确保安全和可靠。

总之，焊接安德森端子需要注意焊接的良好接触、清洁导线表面、准备好焊接工具和材料，并进行测试以确保连接的可靠性。
