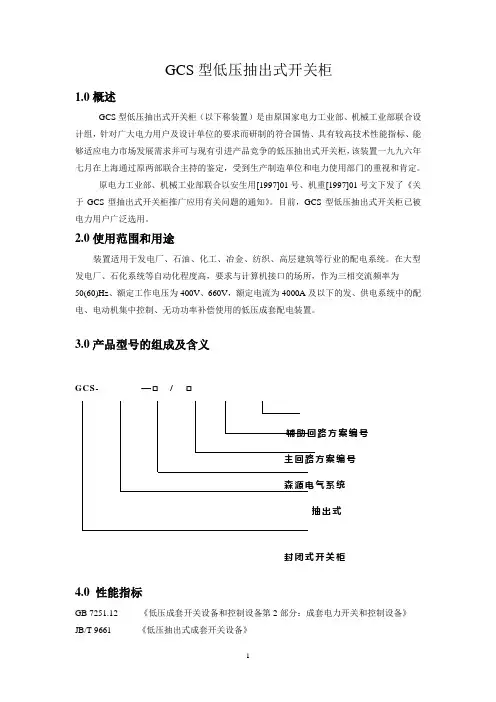

GCS低压抽出式开关柜说明
一、概述
GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置目前已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380（400）n、660v，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
使用标准：IEC60439-1《低压成套开关和控制设备》
GB7251《低压成套开关设备》
JB/T9661《低压抽出式成套开关设备》
二、型号与含义
G C S -□-□
辅助电路方案号
主电路方案号
电气系统
抽出式
封闭式开关柜
三、使用条件
周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不得+35℃。超过时，需根据实际情况降容运行。
户内使用，使用地点的海拔高度不得超过2000m.
周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会生凝露的影响。 装置安装时与垂直面的倾斜度不超过50℃，且整组柜列相对平整（符合GBJ232-82标准）。
装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。
四、1.主要技术参数
主电路额定电压（V） 交流380（400）、（600）
辅助电路额定电压（V） 交流220、380（400）直流110、220
额定频率（HZ） 50(60)
额定绝缘电压（V） 660（1000）
额定电流（A） 水平母线 ≦4000
垂直母线（MCC） 1000
母线额定短时耐受电压（kA/1S） 50，80
母线额定峰值耐受电流（Ka/0.1S） 105，176
工频试验电压（V/1 min） 主电路 2500
辅助电路 1500
母线 三相四线制 A.B.C.PEN
三相五线制 A.B.C.PE，N
防护等级 IP30 , IP40
五、主要特点
提高转接的热量，较大同谋的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
功能单元之间、隔离之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击。
GCK型低压抽出式开关柜
GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。该装置适于于交流50（60）Hz、额定工作电压小于等于690V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。广泛用于发电厂、变电站、工矿企业、大楼宾馆、机场、码头及广播电视等通信中心。
使用标准：IEC60439
GB7251
GB/T14048等标准
G C K ( L ) -□
主电路方案号
动力中心
控制中心
抽出式
封闭式柜
三、使用条件
周围空气温度不高于+40℃，不低于-5℃，并且24小时内其平均温度不高于+35℃。
周围空气温度为+40℃，相对温度不超过50%，在较低的温度时较高的相对温度，如+20℃时温度允许90%，但应考虑到由于温度的变化有可能会产生凝露。
户内使用，使用地点的海拔高度不得超过2000M。
应安装在无剧烈震动和冲击以不足以使电器元件受到腐蚀的场所。
四、技术参数
标准及技术规范 通过型式试验的低压成套开关设备和控制设备（TTA）低压抽压式成套开关设备 IEC439.1-1992
GB7251.1-1997
JB/T9661-1999
过电压类别 IV III
污染等级 3
额定二工作电压（Ve） 660V 380A
额定频率 50HZ 水平母线
额定电流（A） 3150 2500 2000 1000
额定短时耐受电流（KA） 50(IS有效值)
额定峰值耐受电流（KA） 105
垂直母线
额定电流 1400A 1000A
额定短时耐受电流（KA） 50KA
额定峰值耐受电流（KA） 105
各类器件额定值
断路器单元（A） 至4000
抽屈单元，主触头额定电流 800-200
无功补偿单元柜最大功率（kVar） 300
外壳防护等级 IP40、IP30
五、结构特点，
GCK的基本框架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过镙钉紧固互相连接成基本柜架，再按需要加上门、档板、隔板、抽屈、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜。
本柜结构有下列特点：
1.柜架
柜架采用C型材组装而成，柜架零件专用配套零件由本公司配套供货，保证柜体的精度和质量。
a.零部件的成型尺寸，开孔尺寸，设备间隔实行模数化。
b.内部结构件采用镀锌处理。
c.柜体顶盖为可折卸式，拿掉顶盖可以。
d.外部经磷化处理；然后采用静电环氧粉末喷涂。
e.柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。
2.功能单元（抽屈部分）
a.功能单元：馈电单元、电动机单元、公用电源单元。 b.抽屈单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A以下。
c.每台MCC柜最多能安装9个一单元的抽屉或18个1/2单元的抽屈。
d.隔离室的门板由主开关的操作机构与抽屈进行机械连锁，主开关在合闸位置时，抽屈不能抽出。
e.主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修。
f.功能单元背面具有主电路迸出线插头、辅助电路二次插头及接地插头。
g.接地插头使抽屈在分离试验连接位置时，保证了保护电路的连续性。
h.功能单元隔室采用金属隔板隔开。
i.隔室中的活门，随着抽屈的推进和拉出自动打开和封闭，使大隔室中不会触及垂直母线。
j.抽屈单元采用旋转式摊进机构，具有三位置功能，操作简单可靠。
k.抽屈操作机构说明
抽屈推机构（以下简称机构）是采用镙旋轨迹沿定位件运动方式，实现功能单元推进和抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关试验位置时可逆行电气联锁，避免造成人身或设备事故，符合国家和行业相关标准。本产品体积小、安装方式灵活。性能可靠。
3.母线系统
a.垂直母线采用聚碳酸脂塑料外壳封闭。
b.GCK、母线系统采用三相四线制、三相五线制，水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。
c.三相水平母线采用铜母线，机械强度高、散热性好。
GGD系列交流低压配电柜
GGD系统交流低压配电柜用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V,额定电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。该成套设备产品分断能力高，额定短时耐受电流达50KA。线路方案灵活、组合方便、实用性强、结构新颖，是我国组装式固定面板开关柜代表产品之一。
使用标准：IEC60439
GB7251
G G D □ □ □
辅助电路方案号
主电路方案号
设计序号
电力用柜
电器元件固定安装、固定接线
交流低压配电柜
使用条件
周围空气温度不高于+40℃不低于－5℃。
产品安装使用，使用地点的海拔高度不超过2000m。
周围空气相对温度不大于90%（+25℃）。
高备应安装在无剧烈震动和冲击的地方，以及不足使用电器元件受到腐蚀的场所。
技术参数：
型号 额定电压（V） 额定电流（A） 额定短路
开断电流（KV） 额定短时耐受电流（VI）（KA） 额定峰值
耐受电流（KA）
GGD1 380 A 1000
15 15 30
B 600(630) C 400
GGD2 380 A1500(1600)
30 30 63 B 1000
C 600(630)
GGD3 380 A 3150
50 50 105 B 2500
C 2000
结构特点
柜架用8MF冷度型钢材局部焊接拼装而成，构架上身采用E=20mm和E=100mm的模数排列的安装孔，以提高产品装配的通用性。
母线采用高阴燃PPO材料热塑成型的ZMJ型母线夹为积木式组合结构、机械电气性能优良。
1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用单门结构，柜后面采用对称式双门结构柜体结构为不靠墙安装结构。
柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便，门的折边有橡胶嵌条。
柜内的安装件与构间用接地滚花螺钉连接，构成完整的接地保护电路。
顶盖可以需要时拆除，便於主母线的装配和调整。
HXGN15-12型单元式六氟化硫高压环网柜
HXGN15-12型单元式六氟化硫高压环网柜开关设备，适用于交流50Hz、12kV的电力系统中作为电能的接受和分配之用。本产品具有体积小、重量轻、外观美观、操作简便、寿命长、少维护、防护等级高等极其显著的特点。广泛用于工业及民用电缆环网及供电终端。特别适用于以下场所：小型二次变电站、开
