ZW8-12系列户外高压真空断路器

概述

产品型号及名称

ZW8-12型户外高压真空断路器

ZCW-12型户外高压智能重合器

主要用途

ZW8-10型户外高压真空断路器(以下简称断路器)用于交流50Hz-12kV的三相电力系统，能分合电路的负荷电流、过载电流及短路故障电流，是电网控制保护设备.当断路器与隔离开关组合后(以下简称组合断路器)，也可作为分段开关使用。

引用标准

断路器符合《GB/T11022高压开关及其控制设备标准的共用技术条件》、《GB198-89交流断路器》、《GB1985-89交流高压隔离开关和接地开关》和DL404、 IEC56等标准的有关要求。

型号意义

ZW8-12型户外真空断路器的主要技术参数

序号 项目名称 单位 参数

1 额定电压 kV 12

2 额定绝缘水平 Imin工频耐受电压 干试对地、相间、断口湿试 kV 42/48

kV 34

雷电冲击耐受电压〔峰值) 对地、相间、断口 kV 75/85

3 额定电流 A 630A

1250A

4 额定短路开断电流 kA 20 25

5 额定操作循环 分-0.3s-合分-180s-合分

6 额定短路开断电流次数 次 30

7 额定短路关合电流(峰值) kV 50

8 额定峰值耐受电流 kV 50

9 额定短路耐受电流 kV 20、25

10 额定短路持续时间 s 4

11 分闸时间 (分励脱扣} 最高操作电压 ms 15~50

额定操作电压 ms 15~50

最低操作电压 ms 30~60

12 合闸时间 ms 25~50

13 全开断时间 ms ≤100

14 燃弧时间 ms ≤20

15 机械寿命 次 ≤20

16 合闸功 J 70

17 储能电机额定功率 W <250

18 储能电机额定功率 V 直流220

V 交流220

19 储能电机额定功率 s <10

20 过电流脱扣器 动作电流 A 5

脱扣电流准确度 % ±10

使用环境条件

a.周围空气温度:上限+400℃，下限-40℃ ；

b.风压不超过700Pa(相当于风速34m/s；

c.海拔不超过2500m；

d.地震烈变不超过B度；

e.污秽等级Ⅲ、IV级。

功能特点

ZW8-121型户外高压真空断路器

ZW8-12/型户外高压真空断路器配用手动弹簧储能机构和电动弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW8-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”(以下简称“组合断路器”)。在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能;

断路器可加装2~3个测量或计量互感器。

ZW8-12/C型户外高压真空断路器

ZW8-12/C型户外高压真空断路器具备基本型断路器的全部功能，配重合控制器构成重合器型智能断路器。基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合。智能断路器适用于辐射型供电及环网供电系统，帮组系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

智能断路器具备1~3次重合闸功能，且重合器参数可以整定；

智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；

智能断路器具备小电流接地保护功能，且参数可以连续整定；

智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

ZW8-121P下型户外高压真空断路器

ZW8-12/PT型户外高压真空断路器具备基本型断路器的全部功能，该型断路器配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、 110V、100V的电压；

该断路器(小水电型)可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；

该断路器(计量型)可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。

ZW8-12/电子PT型户外高压真空断路器

ZW8-12/电子PT型户外高压真空断路器具备基本型断路器的全部功能，该型断路器配用电子PT，从C下取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压；

具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续整定；既可以实现有线远方控制.也可在杆下无线遥控。

合集下载

ZW32-12真空断路器详细说明书

ZW32-12真空断路器详细说明书

1

ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器

1. 概述

ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。

2. 型号及含义

3. 使用条件

正常使用条件

a) 周围空气温度: -40℃～+40℃；

b) 海拔高度: 不超过2000m;

c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；

d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；

e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；

f) 污秽等级:Ⅲ级。

特殊使用条件

断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，

并取得一致的意见。

如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数

断路器主要技术参数 3

断路器装配调整参数

CTB弹簧操动机构主要技术参数 4

带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求

5. 断路器结构特点

断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

ZW32-12真空断路器详细说明书 2

ZW32-12真空断路器详细说明书 2

ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ZW32-12型户外柱上高压真空断路器

1. 概述

ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC

60056《高压交流断路器》等标准。

2. 型号及含义

3. 使用条件

正常使用条件

a) 周围空气温度: -40℃～+40℃；

b) 海拔高度: 不超过2000m;

c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；

d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；

e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；

f) 污秽等级:Ⅲ级。

特殊使用条件

断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，

并取得一致的意见。

如超出上述正常使用条件，由用户与制造厂协商。

4. 技术参数

断路器主要技术参数

断路器装配调整参数

CTB弹簧操动机构主要技术参数

带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求

5. 断路器结构特点

断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

常用物资名称、规格型号

常用物资名称、规格型号

常⽤物资名称、规格型号常⽤物资名称、规格型号及储备标准

附：常⽤设备、材料选型说明。

第⼀部分，变压器

变压器是⼀种能改变电压的装置，主要是利⽤电磁原理。变压器型号通常由表⽰相数、冷却⽅式、调压⽅式、绕组线芯等材料符号，以及变压器容量、额定电压、绕组连接⽅式组成。以下是电⼒变压器型号所代表的含义。

D-单相、S-三相、J-油浸⾃冷、L-绕组为铝线、Z-⼜载调压、SC-三相环氧树脂浇注、SG-三相⼲式⾃冷、JMB-局部照明变压器、YD-试验⽤单相变压器、BF(C) -控制变压（C为C型铁芯结构、DDG-单相⼲式低压⼤电流变压器。注：电⼒变压器后⾯的数字部分：斜线左边表⽰额定容量（千伏安）；斜线右边表⽰⼀次侧额定电压（千伏）。变压器的型号和符号含义

变压器型号举例说明1：SJL-1000/10，为三相油浸⾃冷式铝线、双线圈电⼒变压器，额定容量为1000千伏安、⾼压侧额定电压为10千伏。

电⼒变压器的型号表⽰⽅法:基本型号+设计序号--额定容量(KVA)/⾼压侧电压。2:S7-315/10变压器，即三相（S）铜芯10KV变压器,容量315KVA,设计序号7为节能型。

3：scr9-500/10，s11-m-100/10，S--三相， C--浇注成型（⼲式变压器）， r 缠绕型，9（11）--设计序号，500（100）--容量（KVA），10--额定电压（KV），m--密闭。

型号含义： SCZ(B)9-XXXX/**，SC--三相固体成型（环氧浇注），Z--有载调压，B--低压箔式线圈，9--性能⽔平代号，XXXX--额定容量（kVA），**--额定⾼压电压（按额定值填⼊）。变压器绕组数+相数+冷却⽅式+是否强迫油循环+有载或⽆载调压+设计序号+“-”+容量+⾼压侧额定电压组成。4：SFPZ9-120000/110，指的是三相（双绕组变压器省略绕组数，如果是三绕则前⾯还有个S），双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，⾼压侧额定电压为110KV的变压器。5： SCB9-2000/10，SC----三相固体成型(环氧浇注)，B-----低压箔式线圈，9-----性能⽔平代号，2000--额定容量，10----额定⾼压电压6：SCB9-2000/0.4~0.23 Dyn11，此为⼲式变压器的型号表⽰，S是代表三相，C 代表环氧树脂浇注绝缘， B配电变压器，2000是容量KVA，0.4-0.23KV低压侧额定线电压、额定相电压，Dyn11接线⽅式表⽰的是⼀次侧三相三⾓形接线，低压侧星形接线，低压侧线电压为11点，即：低压侧线电压超前⾼压侧线电压30度。

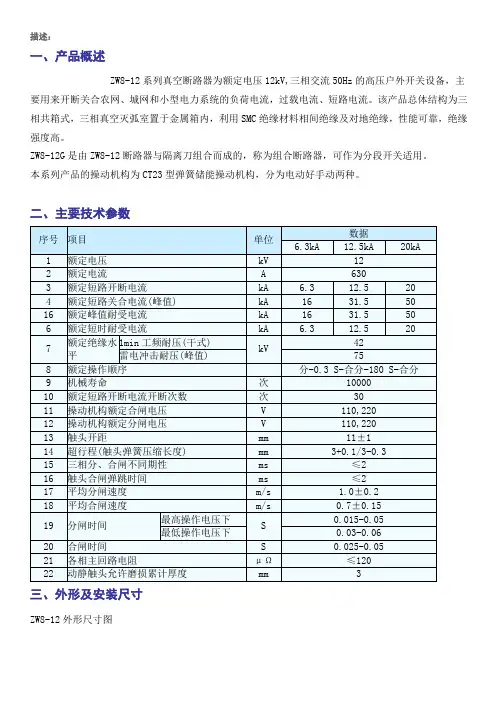

ZW8-12断路器说明书

ZW8-12断路器说明书

描述：

一、产品概述

ZW8-12系列真空断路器为额定电压12kV,三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关适用。

本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动好手动两种。

二、主要技术参数

序号 项目 单位 数据

6.3kA 12.5kA 20kA

1 额定电压 kV 12

2 额定电流 A 630

3 额定短路开断电流 kA 6.3 12.5 20

4 额定短路关合电流(峰值) kA 16 31.5 50

16 额定峰值耐受电流 kA 16 31.5 50

6 额定短时耐受电流 kA 6.3 12.5 20

7 额定绝缘水平 1min工频耐压(干式) kV 42

雷电冲击耐压(峰值) 75

8 额定操作顺序 分-0.3 S-合分-180 S-合分

9 机械寿命 次 10000

10 额定短路开断电流开断次数 次 30

11 操动机构额定合闸电压 V 110,220

12 操动机构额定分闸电压 V 110,220

13 触头开距 mm 11±1

14 超行程(触头弹簧压缩长度) mm 3+0.1/3-0.3

15 三相分、合闸不同期性 ms ≤2

16 触头合闸弹跳时间 ms ≤2

17 平均分闸速度 m/s 1.0±0.2

18 平均合闸速度 m/s 0.7±0.15

19 分闸时间 最高操作电压下 S 0.015-0.05

最低操作电压下 0.03-0.06

20 合闸时间 S 0.025-0.05

21 各相主回路电阻 μΩ ≤120

22 动静触头允许磨损累计厚度 mm 3

三、外形及安装尺寸
