第9讲 点的复合运动

— 1 — 第5章 点的复合运动分析

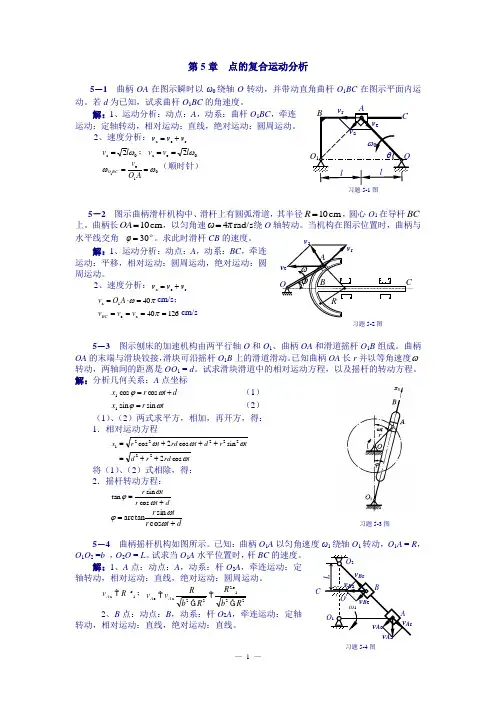

5－1 曲柄OA在图示瞬时以ω0绕轴O转动，并带动直角曲杆O1BC在图示平面内运动。若d为已知，试求曲杆O1BC的角速度。

解：1、运动分析：动点：A，动系：曲杆O1BC，牵连运动：定轴转动，相对运动：直线，绝对运动：圆周运动。

2、速度分析：reavvv

0a2lv；0ea2lvv

01e1AOvBCO（顺时针）

5－2 图示曲柄滑杆机构中、滑杆上有圆弧滑道，其半径cm10R，圆心O1在导杆BC上。曲柄长cm10OA，以匀角速rad/s4πω绕O轴转动。当机构在图示位置时，曲柄与水平线交角30φ。求此时滑杆CB的速度。

解：1、运动分析：动点：A，动系：BC，牵连运动：平移，相对运动：圆周运动，绝对运动：圆周运动。

2、速度分析：reavvv

401aAOvcm/s；

12640aevvvBCcm/s

5－3 图示刨床的加速机构由两平行轴O和O1、曲柄OA和滑道摇杆O1B组成。曲柄OA的末端与滑块铰接，滑块可沿摇杆O1B上的滑道滑动。已知曲柄OA长r并以等角速度转动，两轴间的距离是OO1 = d。试求滑块滑道中的相对运动方程，以及摇杆的转动方程。

解：分析几何关系：A点坐标

dtrxcoscos1 （1）

trxsinsin1 （2）

（1）、（2）两式求平方，相加，再开方，得：

1．相对运动方程

trdrdtrdtrdtrxcos2sincos2cos22222221

将（1）、（2）式相除，得：

2．摇杆转动方程：

dtrtrcossintan

dtrtrcossinarctan

设 计 与 研 究223行业交流

1　点的复合运动点或者物体只相对于一个参考系的运动为简单运动；反之，点或者物体相对于多个参考系的运动为复合运动。在工程或者实际生活中，复合运动实例很常见，一般研究方法是相对于两个参考系为最简单复合运动的单元运动来分析，然后再用叠加原理依次解决工程实际问题。分析复合运动前，参考系确定是关键。为研究方便，本文将研究对象的点看成是动点，且只有两个参考系的简单复合运动的情况。动点相对于静止不动的参考系称为静参考系，简称静系；另一个参考系是相对于静系运动的坐标系称为动参考系，简称动系。自此，动点、动系以及静系三个确定复合运动的基本参数的已基本确定，这对后续相关分析至关重要。在研究点的合成运动时，动点相对于静系和动系以及静系和动系之间会产生三种运动，这三种运动都可以用平行四边形法则或者三角形法则来确定，且思路清晰，复合运动就变得简单了。三种运动分别是指动点相对于静系的运动为绝对运动、动点相对于动系的运动为相对运动以及动系相对于静系的运动为牵连运动。其中，绝对运动用a表示，相对运动用r表示，牵连运动用e表示。用平行四边形法则或者三角形法则分析合成运动时，绝对运动为法则中的“合”，而其他两个运动就是法则中“分”。因此，法则满足“分”首尾相接，“合”为首尾相接中的起点到终点的方位；掌握了这个基本方法，解决多数工程实际问题就游刃有余了。例如，曲柄滑块机构如图1所示，曲柄长r，倾角为θ为60°，图示瞬时φ=60，曲柄的角速度ω，角加速度为α，分析此时滑道BCDE的速度和加速度。速度和加速度分析都可用平行四边形法则和三角形法则；若根据实际情况，不能使用三角形法则或者平行四边形法则时，可使用其他方法分析。在上述整个机构当中，把滑块A作为动点，地面作为静系，滑道BCDE作为动系。则动点相对于地面O（静系）的转动为绝对运动，则速度、加速度分别为va、aa；动点相对于滑道BCDE（动系）的移动为相对运动，则速度、加速度分别为vr、ar；滑道BCDE（动系）相对于地面（静系）的左右移动就为牵连运动，则速度、加速度分别为ve、ae。依据上述分析，要计算滑道BCDE的速度和加速度，其实就是计算系统的牵连速度、牵连加速度ve、ae。

高中物理周末班 高二物理清北班LI 11月24日

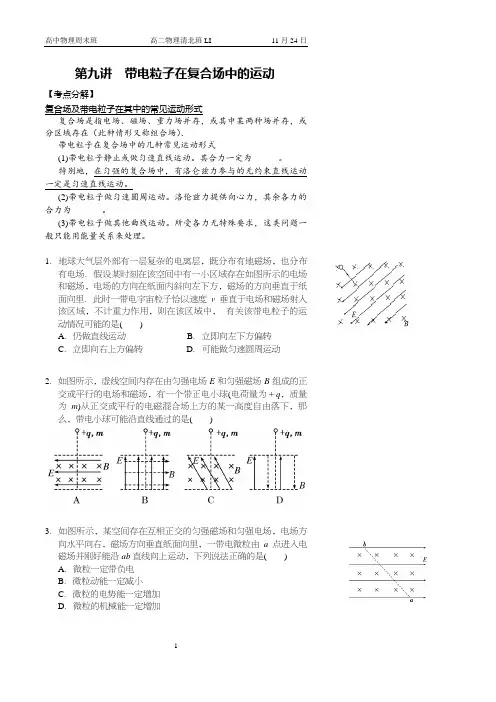

1 第九讲 带电粒子在复合场中的运动
