pcb的制造工艺流程

pcb和pcba工艺流程

PCB和PCBA工艺流程分别如下：

PCB工艺流程：

1. 材料准备：选择适当的基板材料，如铜板，进行切割、抛光、镀铜等处理，生成具有良好机械强度和尺寸精度的PCB基板。

2. 印刷制造：通过曝光和蚀刻等处理方式将电路图案印刷在基板上，然后再进行电镀等过程，使电路图案被良好的导电。这一过程也称之为PCB细线制造。

3. 沉铜：经过钻孔后的线路板在沉铜缸内会发生氧化还原反应，形成铜层对孔进行孔金属化，使原来绝缘的基材表面沉积上铜，达到层间电性相通。

4. 压膜：在PCB板上面压上一层蓝色的干膜，干膜是一个载体，在电路工序中很重要。

5. 曝光：把底片和压好干膜的基板对位，在曝光机上利用紫外光的照射，把底片图形转移到感光干膜上。

6. 显影：利用显影液的弱碱性把还没有曝光的干膜或者湿膜溶解冲洗掉，保留已曝光的部分。

7. 电铜：将PCB板放进电铜设备里，有铜的部分被电上了铜，被干膜挡住的部分则没有反应。

8. 电锡：去掉那部分被干膜保护的铜做准备工作。

9. 退膜：将保护铜面的已曝光的干膜用氢氧化钠溶液剥掉，露出线路图形。

10. 蚀刻：用酸性氯化铜将还没有曝光的干膜或湿膜被显影液去掉后露出的铜面溶解腐蚀掉，得到所需的线路。

PCBA工艺流程：

1. 上机贴片：将元件安装在送料机上，贴片机头用吸嘴将元件吸取，按照指定的程序将元件放置在PCB焊盘上。

2. 回流焊：通过高温加热，融化锡膏，让元件和PCB焊盘紧密结合，将元件牢固焊接在板子上的目的。

3. ICT检测：通过自动在线检测仪，检查制作工艺，比如元件插错、装反、虚焊、短路等问题。

4. DIP插件：将DIP封装的元件安插在PCB板上的相应位置上。

5. 波峰焊：让插件的引脚固定在焊盘上，去除多余的引脚，清洗掉波峰焊的痕迹。

6. 再次ICT检测：检测元器件的电气性能和焊接缺陷，从中发现是否有元器件和制作工艺等问题。

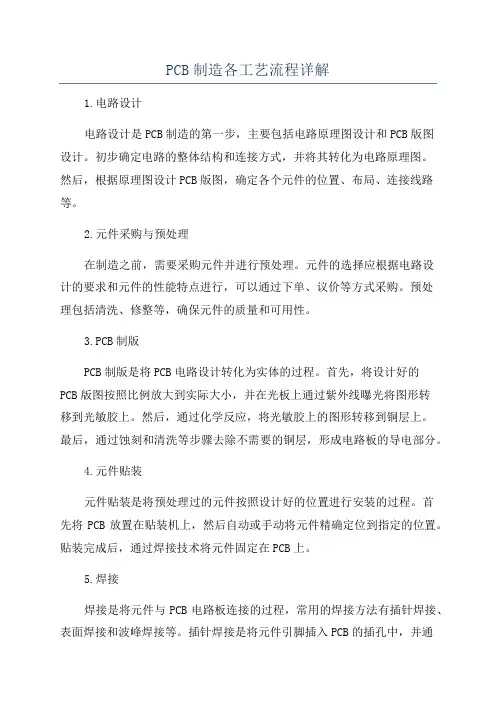

PCB制造各工艺流程详解

1.电路设计

电路设计是PCB制造的第一步，主要包括电路原理图设计和PCB版图设计。初步确定电路的整体结构和连接方式，并将其转化为电路原理图。然后，根据原理图设计PCB版图，确定各个元件的位置、布局、连接线路等。

2.元件采购与预处理

在制造之前，需要采购元件并进行预处理。元件的选择应根据电路设计的要求和元件的性能特点进行，可以通过下单、议价等方式采购。预处理包括清洗、修整等，确保元件的质量和可用性。

3.PCB制版

PCB制版是将PCB电路设计转化为实体的过程。首先，将设计好的PCB版图按照比例放大到实际大小，并在光板上通过紫外线曝光将图形转移到光敏胶上。然后，通过化学反应，将光敏胶上的图形转移到铜层上。最后，通过蚀刻和清洗等步骤去除不需要的铜层，形成电路板的导电部分。

4.元件贴装

元件贴装是将预处理过的元件按照设计好的位置进行安装的过程。首先将PCB放置在贴装机上，然后自动或手动将元件精确定位到指定的位置。贴装完成后，通过焊接技术将元件固定在PCB上。

5.焊接

焊接是将元件与PCB电路板连接的过程，常用的焊接方法有插针焊接、表面焊接和波峰焊接等。插针焊接是将元件引脚插入PCB的插孔中，并通过加热使焊点形成连接。表面焊接是将元件的焊脚与PCB表面的焊盘直接连接，通过加热和焊料实现焊接。波峰焊接是将PCB放置在流动的焊料波中，通过焊料的表面张力使焊点形成连接。

6.表面处理

表面处理是对PCB表面进行处理，以增加PCB的耐腐蚀性和导电性。常用的表面处理方法有镀金、镀锡和喷涂等。镀金是在PCB表面覆盖一层金属，提高导电性。镀锡是在PCB表面覆盖一层锡，增加耐腐蚀性。喷涂是在PCB表面喷涂一层保护层，防止腐蚀和污染。

7.调试与测试

8.包装与出货

最后，将经过调试和测试的PCB进行包装和出货。包装可根据客户要求进行，常用的包装方式有盒装、袋装和盘装等。出货时要确保包装的完好性，以防止在运输过程中受到损坏。

PCB生产工艺流程_经典

PCB（Printed Circuit Board）是指电路板，是一种用于支持和连接电子组件的基础设施。 PCB的生产工艺流程通常包括以下几个主要步骤。

第一步：设计电路板

第二步：制作印刷膜图

在制造PCB之前，需要根据刚才设计的电路图创建印刷膜图。印刷膜图是一个类似于电路图的图像，其中包含了电路板不同层的设计。印刷膜图通常使用铜箔和光敏膜来制作。

第三步：制作基材

在制作PCB之前，需要制备基材。基材是电路板的主要组成部分，通常由电绝缘材料如FR4（玻璃纤维增强材料）制成。首先，根据设计要求切割基材为合适的尺寸。然后，对基材表面进行清洁和打磨，以确保其表面平整和洁净。最后，在基材表面覆盖薄膜以增加抗腐蚀性能。

第四步：涂覆光敏层

在将基材放在涂覆机上之前，需要在其表面均匀涂覆一层光敏液。这层光敏液将用于制作电路板的线路图案。涂覆机将光敏液定量分配到基材上，然后通过快速转动的辊子将剩余的光敏液从基材上刮掉，以确保涂层均匀。

第五步：曝光和显影

在涂覆光敏层之后，需要将印刷膜图置于光敏涂层的上方，并通过紫外线曝光。曝光后，将通过显影剂溶解掉未曝光的光敏涂层，从而形成目标线路图案。 第六步：电镀和蚀刻

在经过曝光和显影之后，需要进行电镀和蚀刻。首先，将整个电路板浸入铜盐溶液中进行电镀，使涂敷在基材上的线路图案表面形成一层薄薄的铜层。然后，使用化学蚀刻剂将未被线路图案覆盖住的铜腐蚀掉，从而形成电路板的线路。这个过程需要多次循环，以确保线路的完全形成。

第七步：锡膏覆盖

在完成电路板的线路后，需要将焊盘涂覆上锡膏，用于连接电子元件。焊盘是一个特殊的区域，用于焊接元件的引脚。锡膏通常使用丝网印刷的方式覆盖在焊盘上。

第八步：组装和焊接

在完成焊盘的表面涂覆后，电子组件将定位在电路板上的相应位置，并通过回流焊接或波峰焊接来固定和连接。回流焊接和波峰焊接都使用熔化的焊料，但回流焊接在通过热空气进行加热，而波峰焊接则通过将电路板浸入融化的焊料中进行加热。

pcb板制造工艺流程及控制方法

PCB板，也就是印刷电路板，它的制造可有趣啦。

一、工艺流程。

1. 设计。

这就像是给PCB板画蓝图呢。工程师们用专门的软件，把线路、元件的位置啥的都规划好。要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。这个阶段要是出点小差错，后面可就麻烦咯。比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。

2. 开料。

把大的覆铜板按照设计的尺寸切成小块。这就好比裁布料一样，得裁得准准的。要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。

3. 内层线路制作。

这一步是在板子里做出线路来。要通过光刻、蚀刻这些技术。光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。

4. 层压。

如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。

5. 外层线路制作。

和内层线路制作有点像，不过这是在板子的最外面做线路。这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。 6. 阻焊和字符印刷。

阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。

7. 表面处理。

这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。就像给板子的表面做个美容，让它更好地和元件结合。

8. 成型。

把板子按照设计的形状切割出来。这是最后的一步啦，就像给PCB板做个最后的造型。

二、控制方法。

1. 质量控制。

在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。
