填充墙砌体砌筑工程施工技术措施

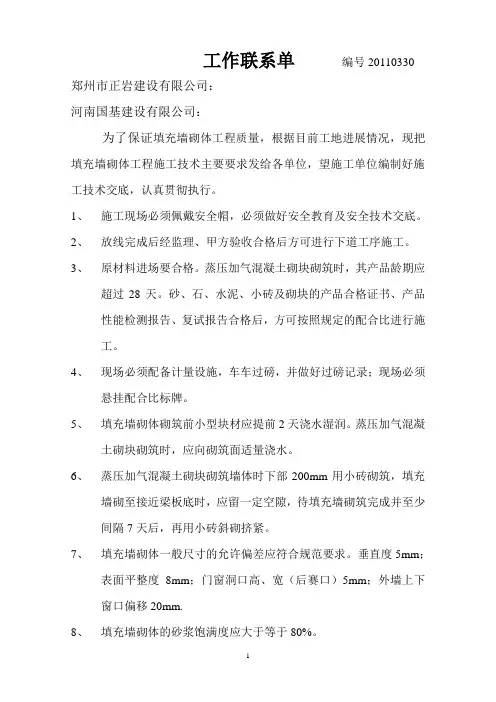

1 工作联系单 编号20110330

郑州市正岩建设有限公司：

河南国基建设有限公司：

为了保证填充墙砌体工程质量，根据目前工地进展情况，现把填充墙砌体工程施工技术主要要求发给各单位，望施工单位编制好施工技术交底，认真贯彻执行。

1、 施工现场必须佩戴安全帽，必须做好安全教育及安全技术交底。

2、 放线完成后经监理、甲方验收合格后方可进行下道工序施工。

3、 原材料进场要合格。蒸压加气混凝土砌块砌筑时，其产品龄期应超过28天。砂、石、水泥、小砖及砌块的产品合格证书、产品性能检测报告、复试报告合格后，方可按照规定的配合比进行施工。

4、 现场必须配备计量设施，车车过磅，并做好过磅记录；现场必须悬挂配合比标牌。

5、 填充墙砌体砌筑前小型块材应提前2天浇水湿润。蒸压加气混凝土砌块砌筑时，应向砌筑面适量浇水。

6、 蒸压加气混凝土砌块砌筑墙体时下部200mm用小砖砌筑，填充墙砌至接近梁板底时，应留一定空隙，待填充墙砌筑完成并至少间隔7天后，再用小砖斜砌挤紧。

7、 填充墙砌体一般尺寸的允许偏差应符合规范要求。垂直度5mm；表面平整度8mm；门窗洞口高、宽（后赛口）5mm；外墙上下窗口偏移20mm.

8、 填充墙砌体的砂浆饱满度应大于等于80%。

2 9、 填充墙砌体留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋或网片的埋置深度应大于700mm,不小于墙长的1/5.端部弯90度弯钩。

10、 填充墙砌体的灰缝厚度和宽度应正确。小砖灰缝应为8-12mm; 蒸压加气混凝土砌块水平灰缝厚度及竖向灰缝宽度分别宜为15mm和20mm.

11、 填充墙砌筑时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3；竖向通缝不应大于两皮。

12、 马牙槎上下两皮砌块必须先退，马牙槎进退处必须留斜槎。

13、 构造柱柱筋搭接长度及箍筋加密必须符合施工规范要求。

填充墙砌体施工规范

篇一:填充墙砌体施工工艺及要求

填充墙砌体施工工艺及要求:

1、 基层清理

在砌筑砌体前应对墙进行清理，将基层上的浮灰清扫干净并浇水湿润，块材的湿润程度应符合规范及施工要求。

2、 施工放线

放出每一楼层的轴线，墙身控制线和门窗洞的位置线。在框架柱上弹出标高控制线以及控制门窗的标高及窗台高度，施工放线完成后，应经过验收合格后方能进行墙体施工。

3、 墙体拉结钢筋

(1) 墙体拉结钢筋有多种留置方式，目前主要采用预埋钢

板再焊接拉结筋、用碰撞螺栓固定先焊在铁板上的预留拉结筋以及采用植筋方式埋设拉结筋等方式。

(2) 采用焊接方式连接拉结筋，单面搭接焊的焊缝长度应

大于等于10d，双面搭接焊的焊缝长度应大于等于5d。焊接不应有边，气孔等质量缺陷，并进行焊接质量检查验收。

1

(3) 采用植筋方式埋设拉结筋，埋设的拉结筋位置较为准

确，操作简单不伤结构，但应通过抗拔实验。

4、 构造柱钢筋

在填充墙施工前应先将构造柱钢筋绑扎完毕，构造柱竖向钢筋与原结构上预留插孔的搭接绑扎长度应满足设施要求。 5、 力皮数杆、排砖

(1) 在皮数杆上框柱、墙上排出砌块的皮数及灰缝厚度，

并标出窗、洞、及墙梁等构造标高。

(2) 根据要砌筑的墙体长度，高度试排砖，摆出门，窗及

洞口的位置。

(3) 外墙壁第一皮砖撂底时，横墙应排丁砖，梁及梁垫的

下面一皮砖，窗台台阶水平面上一皮应用丁砖砌筑。

6、 填充墙砌筑

(1) 拌制砂浆

1) 砂浆配合比应用重量比，计量精度为:水泥正负2%，

砂及掺和料正负5%，砂应计入其含水量对配料的影响。

2) 宜用机械搅拌，投料顺序为砂-水泥-掺合料-水，搅拌

时间不少于2min。

3) 砂浆应随伴随用，水泥或水泥混合砂浆一般在拌合后

2

3-4h内用完，气温在30?以上时，应在2-3h内用完。

(2) 砖或砌块应提前1-2d浇水湿润;湿润程度以达到水

1

一、 编制依据：

1、昆明经济技术开发区拆迁安置统规统建倪家营项目（一期I标段）施工组织设计

2、《砌体工程施工质量验收规范》GB 50203-2011

3、《建筑工程施工质量验收统一标准》GB50300-2001

4、《蒸压加气混凝土砌块填充墙构造图集》滇10J1-1

5、《混凝土结构工程施工质量验收规范》（GB50204-2002）-2011

6、《钢筋混凝土过梁》（03G322-1）

7、昆明经济技术开发区拆迁安置统规统建倪家营项目（一期I标段）工程施工图纸

二、工程概况：

1、工程名称：昆明经济技术开发区拆迁安置统规统建倪家营项目（一期I标段）

2、工程地址：昆明经济技术开发区倪家营社区倪家营村

3、结构类型：框架剪力墙结构，地下2层，地上33层，本工程建筑设计使用年限：三类、50年，抗震设防类别为：丙类，抗震设防烈度为：8度，建筑耐火等级为：地下一级，地上一级。

三、施工图纸设计要求

1、材料要求

（1）地下室：±0.000以下用M10砂浆砌筑240厚MU10实心免烧砖，非入土部分采用M7.5混合砂浆砌筑MU3.5蒸压粉煤灰加气混2

凝土砌块。

（2）4栋-1.400m～±0.000m、（7栋、9栋、10栋、12栋）-1.700m～±0.000m、8栋～±0.000m用M10砂浆砌筑240厚MU10实心免烧砖至-0.130m。

（3）地上：±0.000以上采用M5水泥砂浆砌筑200厚M5.0蒸压粉煤灰加气混凝土砌块，

（4）填充墙厚度为：200mm。

（5）构造柱、过梁、圈梁、采用C20混凝土。

2、结构要求

（1）构造柱

A内外墙交接处；楼电梯间四角无框架柱处；孤墙垛处；门洞宽大于2.0米的两侧；悬挑梁端部；墙长超过5.0米中分处但中分后柱距应小于5.0米；楼梯中间休息平台梁位置

B屋顶女儿墙构造柱:框架柱的柱顶位置；女儿墙转角处；主次梁交叉处；悬挑梁端部；墙长超过3.9米的中分处。

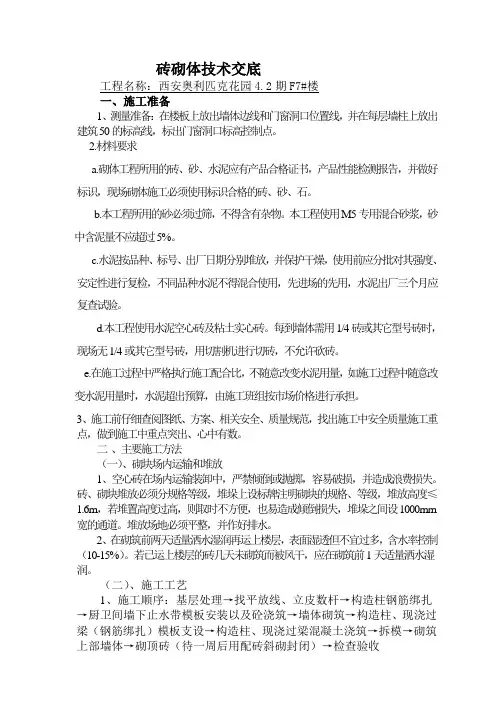

砖砌体技术交底

工程名称：西安奥利匹克花园4.2期F7#楼

一、施工准备

1、测量准备：在楼板上放出墙体边线和门窗洞口位置线，并在每层墙柱上放出建筑50的标高线，标出门窗洞口标高控制点。

2.材料要求

a.砌体工程所用的砖、砂、水泥应有产品合格证书，产品性能检测报告，并做好标识，现场砌体施工必须使用标识合格的砖、砂、石。

b.本工程所用的砂必须过筛，不得含有杂物。本工程使用M5专用混合砂浆，砂中含泥量不应超过5%。

c.水泥按品种、标号、出厂日期分别堆放，并保护干燥，使用前应分批对其强度、安定性进行复检，不同品种水泥不得混合使用，先进场的先用，水泥出厂三个月应复查试验。

d.本工程使用水泥空心砖及粘土实心砖。每到墙体需用1/4砖或其它型号砖时，现场无1/4或其它型号砖，用切割机进行切砖，不允许砍砖。

e.在施工过程中严格执行施工配合比，不随意改变水泥用量，如施工过程中随意改变水泥用量时，水泥超出预算，由施工班组按市场价格进行承担。

3、施工前仔细查阅图纸、方案、相关安全、质量规范，找出施工中安全质量施工重点，做到施工中重点突出、心中有数。

二 、主要施工方法

（一）、砌块场内运输和堆放

1、空心砖在场内运输装卸中，严禁倾倒或抛掷，容易破损，并造成浪费损失。砖、砌块堆放必须分规格等级，堆垛上设标牌注明砌块的规格、等级，堆放高度≤1.6m，若堆置高度过高，则取时不方便，也易造成倾倒损失，堆垛之间设1000mm宽的通道。堆放场地必须平整，并作好排水。

2、在砌筑前两天适量洒水湿润再运上楼层，表面湿透但不宜过多，含水率控制（10-15%）。若已运上楼层的砖几天未砌筑而被风干，应在砌筑前1天适量洒水湿润。

（二）、施工工艺

1、施工顺序：基层处理→找平放线、立皮数杆→构造柱钢筋绑扎→厨卫间墙下止水带模板安装以及砼浇筑→墙体砌筑→构造柱、现浇过梁（钢筋绑扎）模板支设→构造柱、现浇过梁混凝土浇筑→拆模→砌筑上部墙体→砌顶砖（待一周后用配砖斜砌封闭）→检查验收 2、拉结筋的设置
