波纹管补偿器技术规范书

  • 格式：docx
  • 大小：28.83 KB
  • 文档页数：17

波纹管补偿器技术规范书

波纹管补偿器技术规范书

综合采购编号:GHPE-XLRW-CL-08 华电望亭发电厂至无锡供热工程

波纹管补偿器技术规范书

采购单位:西安大唐电力设计研究院有限公司设计单位:南京苏夏工程设计有限公司

2012年03月

华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书

目录

技术规

范 ..................................................................... ..........................................

4 附录一供货范

围 ..................................................................... .......................... 10 附录二技术差异

表 ..................................................................... .................... 12 附录三技术资料及交付进度...................................................................... ...... 13 附录四设备监造、检验和性能验收试

验 ........................................................ 15 附录五技术服务和联

络 ..................................................................... .............. 18 附录五技术服务和联

络 ..................................................................... .............. 18 附录六分包与外

购 ..................................................................... .................... 21 附录七包装、运输及储

存 ..................................................................... .......... 22 附录八大(部)件情

况 ..................................................................... .............. 23 附录九运行维护手 册 ..................................................................... .................. 24 附录十卖方需要说明的其他技术问

题 (25)

2

华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书说明:

a、为方便阅读比较，报价文件条目号应按采购文件列出。报价文件技术部分中不响应的条目在差异表中列出，并在相应内容前标上“?”加以提示。

b、采购书中需要卖方回答和填写的内容或澄清之处在报价书中以黑体并凃明显的色块进行标识。

3

华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书技术规范

1 总则

1.1 本技术规范书适用于华电望亭发电厂至无锡供热工程波纹管补偿器。它给出了该设备的功能及性能、工艺制造、检验及试验、安装服务等方面最基本的技术要求。 1.2 本规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和相关的国际国内工业标准的优质产品。

1.3 如卖方有除本规范以外的其他要求，应以书面形式提出，经招、报价双方讨论后载于本规范书。

1.4 卖方应对波纹管补偿器负有全责，即包括分包或采购的产品。分包或采购的重要产品制造商应事先征得采购人的认可。

1.5 本规范书所使用的标准若与卖方执行的标准发生矛盾时，按较严格的标准执行。 1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备价中，卖方保证采购人不承担有关设备专利的一切责任。

1.7 如卖方没有对本规范书提出书面异议，采购人则可认为卖方提供的产品完全满足本规范书的要求。卖方如对本采购文件有偏差(无论多少或微小)都必须清楚地表示在本规范书的附件“差异表”中。 1.8 本规范书经招、报价双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。未尽事宜由双方协商解决。

1.9 在合同签订后，采购人有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。

2 工程概况

2.1本次设备采购范围:

华电望亭发电厂至无锡供热工程中架空管道和埋地管道的包含的所有波纹管补偿器。

2.2 气象条件

4

华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书

年平均气温 15.4 ?

最热月平均气温 28.2 ?

最热月最热小时平均温度 31.4 ?

一年中连续三次的最热日昼夜平均温度 33.6 ?

极端最高温度 39.1?

极端最低温度 -11.3 ?

最冷月的平均温度 1.9 ?

采暖室外计算温度 -3 ?

冬季通风室外计算温度 2 ?

夏季通风室外计算温度 32 ?

空调设计夏季干球温度 35.2 ?

空调设计夏季湿球温 28.5 ?

冬季空调设计温度 -6 ?

3 设计和运行条件

3.1设计条件

1#蒸汽管线设计参数为:压力1.6MPa(G)，温度360?;操作参数为:压力

1.3MPa(G)，温度355?;

2#蒸汽管线设计参数为:压力1.3MPa(G)，温度320?;操作参数为:压力

0.9MPa(G)，温度300?;

本设计蒸汽管线属压力管道GC2类。

4. 技术要求和性能要求

4.1 热补偿方案

华电望亭发电厂至无锡供热工程中架空蒸汽管道热补偿主要采用自然补偿、外压

5

华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书轴向式波纹管补偿器(双向导流)补偿及旋转补偿器补偿。

4.2 外压式波纹管补偿器(双向导流)技术要求:

4.2.1应遵循相关的技术规范

以下列出的仅为主要通用技术规范，卖方如有相关的部门或工厂标准，原则上不应低于上述的通用技术规范。如在制作前有新版本的标准规范发行，按最新版本的标准规范执行。

TSG D2001-2006 《压力管道元件制造许可规则》

TSG D7002-2006 《压力管道元件型式试验规则》

《特种设备无损检测人员考核与监督管理规则》

《锅炉压力容器压力管道焊工考试与管理规则》

DL/T868-2004 《焊接工艺评定规程》

GB 150-2008 《固定式压力容器》

GB 50235-1997 《工业金属管道工程施工及验收规范》

GB/T 20801-2006 《压力管道规范工业管道》

GB/T12777-2008 《金属波纹管膨胀节通用技术条件》

GB16749-1997 《压力容器波形膨胀节》

JB/T 4711-2003 《压力容器油漆、包装和运输》

JB/T 4730-2005 《承压设备无损检测》

EJMA(9th) 《美国膨胀节制造商协会标准》(第九版) 4.2.2 外压轴向式波纹管补偿器设计及性能参数应至少满足下表

参数表1 规格、型号设计压力设计温度流速轴位移(mm) 疲劳寿

(MPa) (m/秒) 命(次) 拉伸压缩 (?)

DN800，PN2.5MPa，Δ=450mm 1.6MPa 360? ?500

DN800，PN1.6MPa，Δ=480mm 1.6MPa 320? ?500

DN900，PN1.6MPa，Δ=480mm 1.3MPa 320? ?500

DN600，PN1.6MPa，Δ=400mm 1.3MPa 300? ?500

参数表2

6

华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书

设计温度设计压力安装长度最大外径波纹管规格、型号

(Mpa) (?) (mm) (mm) 材质 DN800，PN2.5MPa，Δ=450mm

1.6MPa 360?

316 ?3500 ?Φ1150 DN800，PN1.6MPa，Δ=480mm 1.6MPa

320?

316L ?3500 ?Φ1150 DN900，PN1.6MPa，Δ=480mm 1.3MPa

320?

316L ?3500 ?Φ1250 DN600，PN1.6MPa，Δ=400mm 1.3MPa

300?

316L ?3000 ?Φ900 4.2.3 材料

波纹管材质:PN2.5的波纹管材质选用316，PN1.6的波纹管材质选用316L;其他承压构件材料选用应符合GB/T 20801-2006要求。

4.2.4 波纹管设计计算要求

波纹管设计计算应符合EJMA(9th)要求，疲劳寿命安全系数大于等于10;其他承压构件设计计算应符合应符合GB/T 20801-2006及GB150-2010要求。

其中DN800,PN2.5MPa波纹管补偿器补偿量需?450mm，DN800，PN1.6MPa波纹管补偿器和DN900，PN1.6MPa波纹管补偿器补偿量需?480mm，DN600，PN1.6MPa波纹管补偿器补偿量需?400mm;

导流筒为双向导流结构，设计计算应符合EJMA(9th)要求。 波纹管应采用多层结构，对于PN2.5的波纹管，其波纹管壁厚应为δ=1.2×5;对于PN1.6的波纹管，其波纹管壁厚应为δ=1.2×4;波峰及波谷名义曲率大于等于15mm。

应设置波纹管位移均衡构件，以使波纹管间的变形均匀。

4.2.5 焊接及无损检测

承压焊缝焊接应由取得《锅炉压力容器压力管道焊工考试与管理规则》规定的相应资格的焊工进行。

焊接接头无损检测应由取得《特种设备无损检测人员考核与监督管理规则》规定的相应资格人员进行。

焊接接头外观及无损检测应符合GB/T12777-2008和JB4730-2005《承压设备无损检测》相关条款要求。

4.2.6 检验、试验、验收

7

华电望亭发电厂至无锡供热工程波纹管补偿器技术规范书 4.2.6.1所有补偿器必须满足采购人对以上管道系统、布置、调试等方面的设计要求;满足有关管道管材、管件原材料、加工制作、焊接、安装等验收标准和规范(规程)的要求;满足施工单位对运输、装卸、安装、调试等的一些特殊要求。 4.2.6.2卖方应有覆盖报价产品规格的相关检验报告及国家的相关资质证书(如补偿器制造许可证、补偿器型式试验报告),并提供相应的补偿器质检报告 4.2.6.3卖方应有健全的质量管理体系，并通过ISO9000系列质量管理体系认证及TSG质量管理体系认证,在产品生产和服务时要严格执行质量体系程序文件。 4.2.6.4 产品外观及尺寸检查应符合GB/T12777-2008相关条款要求。 4.2.6.5 产品出厂前应按GB/T12777-2008要求100%进行耐压性能试验、密封性能试验。

合集下载

波纹补偿器

波纹补偿器

波纹管（膨胀节 / 补偿器）功能及工作原理

补偿器的功能及工作原理

波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管

（一种弹性元件）和端管、支架、法兰、导管等附件组成。是用以利用波纹管 补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因 而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和 角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振 动、降低噪音等 .在现代工业中用途广泛。

2. 补偿器执行标准：

金属波纹管采用GB/T12777-2008并参照美国""EJMA'H标准，优化设

计，结构合理，性能稳定，强度大，弹性好、抗疲劳度高等优点，材料采用

1Cr18Ni9Ti,OCr19Ni噢氏体不锈钢，800, 800H, 600, 625,钛材（TA1,

TA2）,钛合金等材料。两端接管或法兰采用低碳钢或低合金钢。

金属波纹管----补偿器选用U形波，分单层和多层制成，有较大的补偿量， 耐压可高达4Mpa，使用温度----1960C—W 450度，结构紧凑，使用成本低，耐 腐蚀,弹性好,钢度值低,允许疲劳度寿命 1000 次,解决了管道热胀冷缩,位 移和机械高频振动与管道之间的柔性联接,广泛用于石油、热力、电力、煤 气、化工等管路上安装。

3. 补偿器连接方式：

补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接

方式（地沟安装除外）

4. 补偿器类型：

补偿器分为轴向型、横向型、角向型三大类型二十多个品种。

轴向型补偿器主要包括：内压式、外压式、复式、平衡式、直埋式补偿器 等。

横向型补偿器包括：大拉杆横向补偿器、万向铰链横向型补偿器等。

角向型补偿器包括：铰链补偿器、万向铰链补偿器等。 二.补偿器作用：

补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为：波纹补偿器、套 筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为 常用，主要为保障管道安全运行，具有以下作用：

波纹补偿器的安装规范

波纹补偿器的安装规范

波纹补偿器的安装规范

1、安装产品前，应先检查补偿器的型号、规格是否必须符合整个管系的设计要求。

2、两固定支架之间只能安装一个补偿器或一组角向型补偿器。

3、固定支架必须有足够的强度，以保证补偿器不受破坏；导向支架必须有足够的导向性，否则影响管线位移的传递。

4、波纹补偿器与刚性管道比较，安装时要方便得多，管道的一些偏差可以由补偿器补偿，但这并不意味对管道安装可以无任何要求。因为安装时如果已吸收较大的位移，工作时，其使用寿命受到影响。因此，原则上不提倡用补偿器来补偿安装偏差。

5、通常，样本中所列型式的补偿器是不吸收扭矩的，因此，在安装时不允许补偿器受到扭矩。

6、对导流筒的补偿器，应注意使导流筒方向与介质流动方向一致（安补偿器的流动标志安装）。平面角向型补偿器的铰链转动平面应与位移平面一致。

7、需要进行“冷紧”的膨胀节，其预变形所用的辅助构件，应在补偿器预变形厚拆除。

8、管系安装完毕厚应即拆除补偿器上用作运输保护的辅助定位机构及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下得以充分补偿。

9、除设计要求预拉压或“冷紧”的预变形外，严禁使用波纹管变形的方法来调整管道的安装偏差，以免影响补偿器的正常功能，否则会降低其使用寿命和增加管系、设备及支撑构件的载荷。

10、管道对中性要好，再无其他方法保证时，可采用直管敷设厚切下等长管道在安装膨胀节的方法来保证。

11、保温层应做在补偿器外保护套上,不得直接做在波纹管上。不得采用含氯的保温材料。

12、安装过程中不允许焊渣飞溅到波纹管表面或使波纹管受到其它机械损伤。 13、支架必须符合设计要求,严禁在支架未安装好之前在管线内试压,以免将补偿器拉坏。

14、补偿器允许不超过1.5倍公称压力的系统压力试验。

15、对用于气体介质的补偿器及其连接管道,作水压试验时,要考虑充水时是否需要对补偿器的接管加设临时支架以承重。

16、水压试验用水必须洁净,无腐蚀性,并控制水中氯离子的含量不超过25ppm。

补偿器安装规范

补偿器安装规范

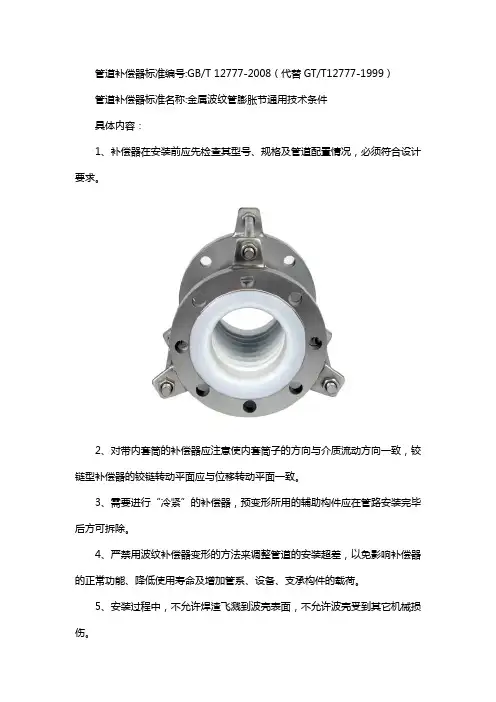

管道补偿器标准编号:GB/T 12777-2008（代替GT/T12777-1999）

管道补偿器标准名称:金属波纹管膨胀节通用技术条件

具体内容：

1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。 6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

7、补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。

9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。

10、与补偿器波纹管接触的保温材料应不含氯离子。
