齿轮机械加工工艺规程的设计

引言

齿轮是一种常见的机械传动元件，广泛应用于各个领域。为了保证齿轮的质量和性能，需要制定相应的加工工艺规程。本文旨在探讨齿轮机械加工工艺规程的设计，包括加工步骤、加工参数、工艺装备等方面的内容。

制定齿轮机械加工工艺规程的必要性

• 提高齿轮的加工效率和质量

• 降低加工成本和材料浪费

• 统一齿轮加工流程，便于管理和控制

加工步骤

1. 齿轮加工前的准备工作

• 确定齿轮的材料和硬度要求

• 选择合适的加工工艺和设备

• 准备必要的刀具和夹具

2. 加工齿轮的车削工艺

2.1 齿轮的车削方向和速度

• 按照齿轮的模数和齿数确定车削方向

• 根据齿轮的材料和硬度确定车削速度

2.2 齿轮的车削工艺参数

• 确定齿轮的模数、齿数和压力角

• 确定齿轮的分度圆直径和齿宽

• 选择合适的车削刀具和切削液 2.3 齿轮的车削加工过程

1. 用车削机将齿轮的毛坯加工成近似形状。

2. 根据车削方向和速度进行车削。

3. 进行粗车和精车，逐渐达到齿轮的精度要求。

4. 进行修整，对齿轮进行光洁度和齿形的修整。

3. 齿轮的齿面磨削工艺

3.1 齿轮的磨削设备选择

• 根据齿轮的尺寸和要求选择合适的磨削设备

• 考虑磨削过程中的加工精度和工艺要求

3.2 齿轮的磨削工艺参数

• 确定磨削刀具的规格和数量

• 确定磨削速度和进给量

3.3 齿轮的磨削加工过程

1. 使用磨削机将齿轮的齿面进行精磨。

2. 根据磨削方向和速度进行磨削。

3. 逐渐达到齿轮的精度和光洁度要求。

加工装备

• 数控车床：用于加工齿轮的粗车和精车。

• 磨削机：用于加工齿轮的齿面磨削。

• 切削液供应系统：用于冷却和润滑切削过程。

加工工艺控制

• 使用精密测量仪器对齿轮进行尺寸和表面质量的检测。

• 根据检测结果调整加工工艺参数，确保加工质量符合要求。

• 在加工过程中进行实时监控和记录，以便追溯和分析。 结论

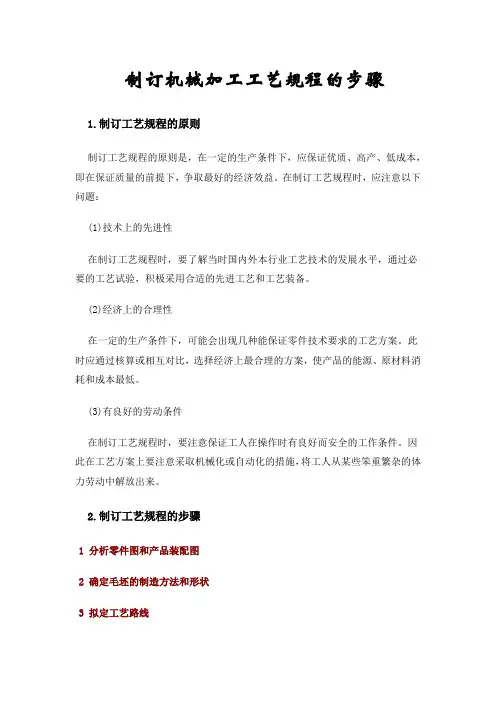

制订机械加工工艺规程的步骤

1.制订工艺规程的原则

制订工艺规程的原则是，在一定的生产条件下，应保证优质、高产、低成本，即在保证质量的前提下，争取最好的经济效益。在制订工艺规程时，应注意以下问题：

(1)技术上的先进性

在制订工艺规程时，要了解当时国内外本行业工艺技术的发展水平，通过必要的工艺试验，积极采用合适的先进工艺和工艺装备。

(2)经济上的合理性

在一定的生产条件下，可能会出现几种能保证零件技术要求的工艺方案。此时应通过核算或相互对比，选择经济上最合理的方案，使产品的能源、原材料消耗和成本最低。

(3)有良好的劳动条件

在制订工艺规程时，要注意保证工人在操作时有良好而安全的工作条件。因此在工艺方案上要注意采取机械化或自动化的措施，将工人从某些笨重繁杂的体力劳动中解放出来。

2.制订工艺规程的步骤

1 分析零件图和产品装配图

2 确定毛坯的制造方法和形状

3 拟定工艺路线 4 确定各工序的加工余量，计算工序尺寸和公差

5 确定各工序所用的设备、刀具、夹具、量具和辅助工具

6 确定各工序的切削用量及时间定额

7 确定各主要工序的技术要求及检验方法

8 填写工艺文件

肇庆科技职业技术学院

《机械制造技术基础》课程设计任务书

工业自动化

系

数控技术

专业

学生组

组长姓名： 学 号：

题目：传动轴机械加工工艺规程设计（生产纲领：10000件）

制作人：

1． 学生提交设计（论文）期限： 3 周。

2． 设计所用原始资料：零件图（见附图）

3． 设计内容：

① 毛坯图 1张

② 机械加工工艺卡 1套

③ 机械加工工序卡 1套

④ 设计说明书（应进行工艺方案的比较与分析） 1份

离心机主轴零件图

指导老师（签名）：

学生组长（签名）： 邝永开

组 员（签名）： 邝永开04何梓桦，关浩文，邓浩钧，梁柱坤，曹伟健，韩始明，李海华，陈旭东，郭志杰，李建辉，李鸿昌 2

2

离心机主轴

（一）、离心机主轴工艺分析及生产类型确定：

因为离心机主轴的生产纲领为10000件，参考文献《机械制造技术基础》表2.3和2.4所得，所以生产类型为大批量生产，零件型别为轻型零件

锻件重量:

已知：45钢密度ρ =7.8g/mm3，长度L=990mm，直径D=150mm，没有通孔时质量计算如下：

M1=*错误!未找到引用源。（*140+*80+*475+*45+*60+1052*45+1362*145）*7.8≈132.1kg

目 录

设计任务书………………………………………….

课程设计说明书正文………………………………...

绪论…………………………………………………...

一. 零件的分析…………………………………………………

(一) 零件作用……………………………………………….

（二）零件的工艺分析………………………………………………………

二.工艺规程设计.............................................................................................

(一)确定毛坯的制造形式…………………………………………………..

（二）基面的选择…….………………………………………………………

（三）制定工艺路线……………………………………………………………

（四）确定毛坯的加工余量及毛胚尺寸，设计毛坯零件综图合……………………………………………………………….

（五）工序尺寸的确定……………………………………….

(六)确定切削用量及基本工时……………………………...

三．专用夹具设计…………………………………………...

（一）设计主旨………………………………………………..

(二)夹具设计…………………………………………………

四. 课程设计心得体会………………………………………..

致谢………………………………………………………

参考文献………………………………………………….

绪 论

机械加工工艺与工装课程设计是学生学完了机械制造工艺与装备课程后，对机械加工工艺过程、机械加工工艺和机床夹具结构进一步了解的练习性的教学环节，是学习深化与升华的重要过程，是对学生综合素质与工程实践的能力培养

应在指导教师指导下独立完成一项给定的设计任务，编写符合要求的设计说明书，并正确绘制有关图表。

在课程设计工作中，应综合运用多学科的理论、知识与技能，分析与解决工程问题。
