教你看建筑结构施工图

教你如何快速看懂建筑施工图纸施工图纸是建筑房屋的依据，是“工程的语言”，它明确规定了要建造一栋什么样的建筑，并且规定了形状、尺寸、做法和技术要求。

图纸是建筑的方向，是入行的基础，一定要仔细、认真、全面的看。

一、建筑施工图纸主要内容图纸目录、总平面图、设计及施工说明（总说明）、做法表（建筑构造、装修）；节点详图（节点大详图）、平面图、立面图、剖面图、楼梯大样图、门窗表（门窗大样图）、节能设计专篇。

图纸目录：帮助快速找出想要的图纸页面编号总平面布置图：工程基本概要、建筑工程综合技术经济指标一览表、建筑面积明细表、工程轮廓图、周边地貌情况、道路情况、控制点坐标信息等。

设计及施工说明（总说明）：注明该工程的基本概况、设计依据、施工依据、参照标准、选用材料品种规格、施工做法、施工注意事项等。

做法表（建筑构造、装修）：明确各部位的具体做法，如：防水、地面、墙面、屋面等；外墙装饰做法；室内公共部分做法等。

节点详图：各类细部构造（无法用文字说明表达）做法，如：阳台边梁，腰线，栏杆大样，空调板大样，防水节点，局部造型，二次结构等。

明确了构件的具体做法和尺寸、配筋情况。

平面图：直观表示建筑物楼层平面布局、尺寸、建筑面积、各房间功能分区、文字索引标注、门窗位置、楼层标高（局部升降板）等。

识图中要有清醒的认识，对楼层的变化及结构的变化要做到心中有数。

立面图：直观的外立面效果图，标高尺寸：层高、窗台高；局部大样索引标注；外墙标注法；门窗选材柱等。

剖面图：内部构造、楼梯间标高、梯间隔墙、梯间门窗、节点标注、标高变化、升降板、二次构件等。

一般住宅都是梯间位置才有剖面图。

楼梯大样图：楼梯放大的详图，由于在平面图中不能细致的标出各种尺寸，要单独放大进行标示：墙厚、扶手厚度、踏步宽高、平台板标高、中间休息平台标高、梯间隔墙、门、及各种洞口尺寸标注、送风井、前室面积等。

门窗表（门窗大样图）：统计出的门窗规格型号及数量；门窗选材；门窗详细尺寸；门窗标高等。

1、图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况、门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

2、建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要、大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图(视情况，有多个)，节点大样图及门窗大样图，楼梯大样图(视功能可能有多个楼梯及电梯)、作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

3、建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置(结构中用以确定设防列度及风载雪载)，黄海标高(用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工)，墙体做法地面做法楼面做法...等等做法(用以确定各部分荷载)，总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4、建筑剖面图建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的处理，结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等、同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。

5、建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等、而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外)，一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图、作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...)，看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚。

建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方.一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸.检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸.正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度.审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。

三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。

主要包括各种设备的布置平面图、系统图和施工要求等内容。

设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

（01）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好平立剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

（02）记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

导读施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求.学会正确的识图方法，才能收到事半功倍的效果。

1把握主次拿到一份图纸后，先看什么图，后看什么图,应该有主有次.一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置,以及门窗位置，对建筑物形成一个平面概念,为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解；6、另外,还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合,大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。

2记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩,不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说,不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

结构施工图(超级好)PPT课件目录•结构施工图概述•结构施工图绘制规范与标准•常见结构类型及其特点分析•结构施工图识读方法与技巧•结构施工图审查要点及注意事项•结构施工图在工程建设中作用和价值01结构施工图概述定义与作用定义结构施工图是表达房屋承重构件的布置、形状、大小、材料、构造及其相互关系的图样，是房屋结构施工的依据。

作用指导施工人员进行房屋结构施工，确保建筑物结构安全、稳定、经济、合理。

结构施工图与建筑设计关系01建筑设计为结构设计提供基础资料和设计要求，如建筑物的功能、造型、高度、层数、荷载等。

02结构设计根据建筑设计的要求进行结构选型、布置和计算，绘制结构施工图，为建筑施工提供准确的依据。

表明图纸的名称、比例，方便查找和阅读。

图名、比例图例、符号定位轴线用规定的图例、符号表示构件、配件、材料等的名称和规格。

确定建筑物主要承重构件（如墙、柱）位置的线，用细点划线表示。

03020101020304尺寸标注结构构件钢筋配置构造详图标注建筑物各部位的长、宽、高等尺寸，包括总尺寸、定位尺寸、细部尺寸等。

表示建筑物承重的主要构件，如梁、板、柱、墙等。

对重要部位或复杂节点进行详细表示的图样，包括大样图、剖面图等。

表示钢筋的规格、数量、间距等，用特定的图例表示。

02结构施工图绘制规范与标准图纸幅面图线字体比例绘制规范图线的宽度应根据图纸的类型和比例确定，一般分为粗实线、中实线、细实线、虚线等。

结构施工图的图纸幅面应符合国家制图标准，一般采用A0、A1、A2、A3、A4等五种规格。

结构施工图的比例应根据建筑物的实际情况和图纸的用途确定，一般采用1:50、1:100、1:200等比例。

图纸中的文字应采用仿宋体或长仿宋体，并采用国家公布的简化字。

材料符号构件代号钢筋表示方法符号表示方法钢筋、木材、混凝土等材料在结构施工图中都有特定的符号表示。

梁、板、柱、墙等构件在结构施工图中都有特定的代号表示。

钢筋的直径、间距、弯钩等都在结构施工图中详细表示。

怎样看懂建筑施工图、建筑结构图问：怎样看懂建筑施工图？答：建筑施工图识图基本知识和技能：1．建筑制图标准的基本规定、图纸幅面、标题栏、线型（新增）、字体、图线、尺寸标注、比例、常用建筑材料图例；2．投影基本知识、投影的概念、投影的形成与分类、平行投影、三面正投影、标高投影、点、直线、平面的投影、用直角三角形法求一般位置线段的实长及倾角、共面直线和异面直线（新增）；3．基本形体的投影、长方体、棱柱、棱锥等平面立体的三面视图、回转曲面立体的投影、平面与平面立体相交、直线与平面立体相交、组合体的构成及形体分析；4．建筑形体的表达方法、基本投影图、特殊投影图、建筑形体投影图的绘法及应用、投影选择、建筑形体尺寸分类、尺寸标注、剖面图、断面图的绘法及应用；问：新手怎样看建筑施工图？答：从11G101系列图集入手。

11G101是2011年出版的国家建筑标准设计图集的编号。

在该图集中详细叙述和描绘了“混凝土结构施工图”领域的“平面整体表示方法”、“制图规则和构造详图“。

建筑施工图上边所有绘制的图形、字母、数字，他们各自代表什么意义，在这本图集里边都会详细跟你解释，哪里是梁哪里是柱他们配多大钢筋用哪个标号混凝土，通读这套图集就能让你看懂施工图，个人推荐先看11G101-1，这本图集包含了建筑结构最基础到最核心的知识，就一百来页，一两个小时就看完了，你能熟练掌握这本图集里的所有内容，就算入门了。

建筑结构图怎么看建筑结构图怎么看？建筑结构图主要表示房屋承重结构的布置、构件类型、数量、大小及做法等。

它包括结构布置图和构件详图。

在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书（内部归档）。

以下是建筑结构图怎么看详细解读：1、图纸目录应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。

2、结构设计总说明每一单项工程应编写一份结构设计总说明，对多于项工程宜编写统一的结构施工图设计总说明。

新⼿看不懂施⼯图怎么办？⼗年经验⽼师傅教你5招，2分钟轻松搞定看懂施⼯图是⼀名施⼯员的必备技巧，但是对于没有看图经验的新⼿⼩⽩来说想要看懂施⼯图却有⼀定的难度，今天⼩编分享⼏个帮助快速看懂施⼯图的⽅法，如下：1. 循序渐进图纸是建筑的语⾔，拿到⼀份图纸后，看图要有主有次，先看什么图后看什么要分清楚，看图顺序如下：1）⾸先要仔细阅读⼯程设计说明，了解建筑物的基本情况、材料要求、质量标准、施⼯注意事项以及⼀些特殊的技术要求等，在脑海⾥对建筑有⼀个基本的概念。

2）先看平⾯图，了解建筑的平⾯形状、开间、进深等尺⼨，对建筑形成⼀个平⾯概念，为看⽴⾯图、剖⾯图打好基础。

3）看⽴⾯图，了解建筑的朝向、层数和层⾼的变化，以及门窗、外装饰要求等。

4）看剖⾯图，了解剖⾯部分的各部位标⾼变化和室内情况。

5）最后看结构图，了解平⾯图、⽴⾯图、剖⾯图等建筑图与结构图之间的关系，加深对整个⼯程的理解。

了解了⼤概之后如果还有不懂的地⽅可以问⼀下有经验的施⼯师傅或者对⽐施⼯现场看图。

2. 记住尺⼨图纸上的尺⼨很多，作为施⼯⼈员来说，要记住建筑的⼀些主要尺⼨和主要构配件的规格、型号、位置、数量等，这样可以加深对设计图纸的理解，有利于施⼯操作，减少或避免施⼯错误。

尺⼨⼝诀：开间进深要记牢，长宽尺⼨莫忘掉；纵横轴线⼼中记，层⾼总⾼很重要；结构尺⼨要记住，构件型号别错了；基础尺⼨是关键，结构强度不能少；梁柱断⾯记牢靠，门窗洞⼝要留好。

3. 弄清图纸之间的相互关系在⼀份施⼯图纸中每张图纸之间都有着密切的联系，看图的时候要弄清楚图纸之间的关系，有时候⼀张图纸⽆法详细表达⼀项⼯程各部位的具体尺⼨、做法等。

必须⽤很多张图纸从不同的⽅⾯表达。

在看图时，要以平⾯图中的轴线编号的位置为基准，做到：“⼿中有图纸，⼼中有轴线，千头⼜万绪，处处不离线”。

4. 软件辅助看图现在⼯程设计师在绘图的时候都是利于CAD绘图软件进⾏绘图，相对于纸质图纸来说DWG格式的图纸更容易看懂⼀点，DWG图纸需要软件才能打开，⼩伙伴可以下载⼀个标准版的迅捷CAD编辑器来辅助看图，软件还可以对图纸进⾏编辑，快速标注图纸，最⽅便的是可以将施⼯图从⼆维转成三维来看，轻松看懂施⼯图纸。

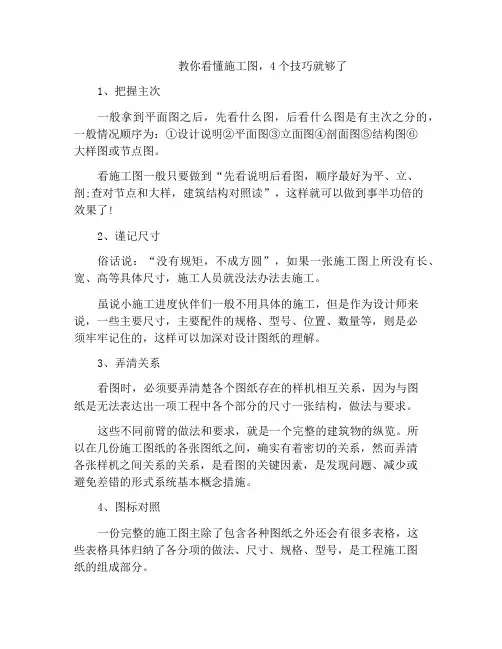

教你看懂施工图，4个技巧就够了
1、把握主次
一般拿到平面图之后，先看什么图，后看什么图是有主次之分的，一般情况顺序为：①设计说明②平面图③立面图④剖面图⑤结构图⑥
大样图或节点图。

看施工图一般只要做到“先看说明后看图，顺序最好为平、立、剖;查对节点和大样，建筑结构对照读”，这样就可以做到事半功倍的
效果了!
2、谨记尺寸
俗话说：“没有规矩，不成方圆”，如果一张施工图上所没有长、宽、高等具体尺寸，施工人员就没法办法去施工。

虽说小施工进度伙伴们一般不用具体的施工，但是作为设计师来说，一些主要尺寸，主要配件的规格、型号、位置、数量等，则是必
须牢牢记住的，这样可以加深对设计图纸的理解。

3、弄清关系
看图时，必须要弄清楚各个图纸存在的样机相互关系，因为与图
纸是无法表达出一项工程中各个部分的尺寸一张结构，做法与要求。

这些不同前臂的做法和要求，就是一个完整的建筑物的纵览。

所
以在几份施工图纸的各张图纸之间，确实有着密切的关系，然而弄清
各张样机之间关系的关系，是看图的关键因素，是发现问题、减少或
避免差错的形式系统基本概念措施。

4、图标对照
一份完整的施工图主除了包含各种图纸之外还会有很多表格，这
些表格具体归纳了各分项的做法、尺寸、规格、型号，是工程施工图
纸的组成部分。

在看施工图时，必须把看图时了解到的各种数据和内则的数据进行核对，如若完全一致证明图纸于自己的了解样机并无错误;如果发现不对，就再次核对，找出错误的地方，进行改正。
