(计算模板)砖混结构建筑面积计算实例

放 脚 层 数 1 2 3 4 5 6 折加高度（m） 1／2砖 等高 0.137 0.411 不等高 0.137 0.342 等高 0.066 0.197 0.394 0.656 0.984 1.378 1砖 不等高 0.066 0.164 0.328 0.525 0.788 1.083 等高 0.043 0.129 0.259 0.432 0.647 0.906 1.5砖 不等高 0.043 0.108 0.216 0.345 0.518 0.712 等高 0.032 0.096 0.193 0.321 0.482 0.672 2砖 不等高 0.032 0.080 0.161 0.253 0.380 0.580 增加断面面积 （㎡） 等高 0.01575 0.04725 0.0945 0.1575 0.2363 0.3308 不等高 0.01575 0.03938 0.07875 0.1260 0.1890 0.2599
基础与墙(柱)身使用同一种材料时： 以设计室内地面为界(有地下室者，以地下室室内设计 地面为界)，以下为基础，以上为墙(柱)身。 基础与墙身采用不同材料时： 当材料分界线与室内设计地面高度h在±300以内者，以不 同材料分界处为界；h超过±300时以设计室内地面为界。
砖、石围墙： 以设计室外地坪为界线，以下为基础，以上为墙身。
现浇混凝土及钢筋混凝土
（2）柱：柱子断面尺寸×柱高 ①有梁板的柱高：自柱基上表面（或楼板上表面）至上一层 楼板上表面。 ②无梁板的柱高：自柱基上表面（或楼板上表面）至柱帽下 表面。 ③框架柱的柱高：自柱基上表面至柱顶。 ④构造柱：全高。 ⑤依附柱上的牛腿：并入柱身。
现浇混凝土及钢筋混凝土
（3）梁：梁断面尺寸×梁长 ① 梁与柱连接时，梁长算至柱侧面。 ②主梁与次梁连接时，次梁长算至主梁侧面。 ③当梁伸入到墙体时，梁长按实际长度计算。 ④当梁与混凝土连接时，梁长算至混凝土墙的侧面。 ⑤圈梁长，外墙上按外墙中心线长计算，内墙按净长线计算。

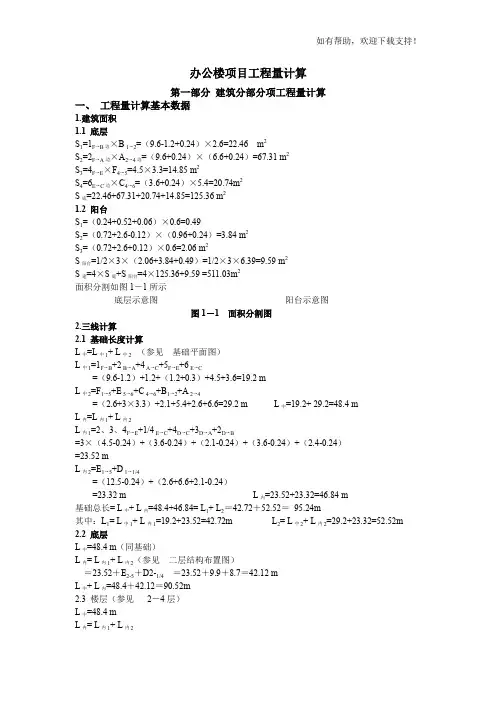

办公楼项目工程量计算第一部分建筑分部分项工程量计算一、工程量计算基本数据1.建筑面积1.1 底层S1=1F→B边×B 1→2=（9.6-1.2+0.24）×2.6=22.46 m2S2=2F→A边×A2→4边=（9.6+0.24）×（6.6+0.24）=67.31 m2S3=4F→E×F4→5=4.5×3.3=14.85 m2S4=6E→C边×C4→6=（3.6+0.24）×5.4=20.74m2S底=22.46+67.31+20.74+14.85=125.36 m21.2 阳台S1=（0.24+0.52+0.06）×0.6=0.49S2=（0.72+2.6-0.12）×（0.96+0.24）=3.84 m2S3=（0.72+2.6+0.12）×0.6=2.06 m2S阳台=1/2×3×（2.06+3.84+0.49）=1/2×3×6.39=9.59 m2S建=4×S底+S阳台=4×125.36+9.59 =511.03m2面积分割如图1－1所示底层示意图阳台示意图图1－1 面积分割图2.三线计算2.1 基础长度计算L中=L中1+ L中2 （参见基础平面图）L中1=1F→B+2 B→A+4 A→C+5F→E+6 E→C=（9.6-1.2）+1.2+（1.2+0.3）+4.5+3.6=19.2 mL中2=F1→5+E 5→6+C 4→6+B1→2+A 2→4=（2.6+3×3.3）+2.1+5.4+2.6+6.6=29.2 m L中=19.2+ 29.2=48.4 mL内=L内1+ L内2L内1=2、3、4F→E+1/4 E→C+4D→C+3D→A+2D→B=3×（4.5-0.24）+（3.6-0.24）+（2.1-0.24）+（3.6-0.24）+（2.4-0.24）=23.52 mL内2=E1→5+D 1→1/4=（12.5-0.24）+（2.6+6.6+2.1-0.24）=23.32 m L内=23.52+23.32=46.84 m基础总长= L中+ L内=48.4+46.84= L1+ L2＝42.72＋52.52＝95.24m其中：L1= L中1+ L内1=19.2+23.52=42.72m L2= L中2+ L内2=29.2+23.32=52.52m 2.2 底层L中=48.4 m（同基础）L内= L内1+ L内2（参见二层结构布置图）＝23.52＋E2-5＋D2-1/4＝23.52＋9.9＋8.7＝42.12 mL中+ L内=48.4＋42.12＝90.52m2.3 楼层（参见2－4层）L中=48.4 mL内= L内1+ L内2L 内1＝23.52—（3.6－0.24（墙厚）－0.24（砖垛））＝20.40m L 内2＝23.32（基础）－E 1-2＝23.32－（2.6－0.24）＝20.96m L 内= 20.4＋20.96＝41.36m L 中+ L 内=48.4＋41.36＝89.76m 2.4 外墙外边线L 外=48.4 m ＋4×墙厚=48.4 m ＋4×0.24＝49.36二、 办公楼土石方工程1. 人工平整场地 F S =平底＝125.36m 22. 人工挖地槽槽深：h=室外标高—槽底标高 = －0.3－（－2）=1.7m 槽长：外墙——L 中， 内墙——L 内1-1断面 ：L 1= L 中1+ L 内1=19.2+23.52=42.72m 2-2断面 ：L 2= L 中2+ L 内2=29.2+23.32=52.52m V a h l =⨯⨯（m 3）V 1=1.5×1.7×42.72=108.94 m 3V 2=1.2×1.7×52.52=107.14m 3 V 地槽=108.94+107.14=216.08 m 33. C 10混凝土垫层（中砂）V 1=1.5×0.2×42.72=12.82m 3V 2=1.2×0.2×52.52=12.60 m 3 V 垫层=12.82+12.60=25.42 m 34.M7.5水泥砂浆砖基础 h=2-0.2=1.8mV= L ×墙厚×（实高+折加高）V 1= L 1×墙厚×（实高+折加高） 8步等高放脚=42.72×0.24×（1.8+2.363）=42.68 m 3V 2=52.52×0.24×（1.8+1.378） 6步等高放脚=40.06 m 3 V ‘=42.68+40.06=82.74 m 3应扣减地圈梁体积 ——作为已知条件V 地圈梁=42.72×0.24×0.3+52.52×0.24×0.3= 3.08+3.78=6.86 m 3（0.3为地圈梁高）V 砖基础=82.74-6.86=75.88 m 35. 地槽回填土夯实地槽回填土=地槽挖土—（室外地坪以下的基础）V 挖土=216.08 m 3 V 垫层=25.42 m 3 V 砖基础=75.88 m 3V 地槽回填土=216.08-25.42-75.88 =114.78m 36.室内回填土回填高度：室内设计地坪高差减地面的面层和垫层厚度 底层厕所h 卫＝0.3-0.08-0.002-0.02-0.008=0.19m 其它部分h 房＝0.3-0.08-0.02-0.01=0.19m 底层厕所面积S 厕＝（2.1-0.24）2+（3.6-0.24）×（3.3-0.24）=13.74 m2V 厕＝13.74×0.19=2.61 m 3其它房间面积S 房＝125.36-13.74-95.24×0.24 =88.76 m 2（95.24为基础墙长）V房＝88.76×0.19=16.86 m3 室内回填土合计 2.61+16.86=19.47 m3若计算室外台阶回填土：(见台阶大样图)S1＝（2.6-0.12）×1.2+（2.6+0.15）×（0.3+2×1+0.12-1.2-0.12-2×0.3）＝2.976+2.75×0.5=2.976+1.375=4.35V1＝4.35×（0.4-0.08-0.02-0.01）=4.35×0.29=1.26 m3S＝[0.1+（0.1+0.15）]×0.35÷2=0.06m2台阶长： L＝1+0.3+2.6+0.15=4.05m回填土合计(包括平台及台阶回填土)：114.78+19.47+1.26+0.243=135.75m37.余土外运余土外运=挖土体积—回填土体积考虑台阶及平台回填土V余土＝216.08—135.75=80.33 m3工程量统计人工平整场地 125.36m2人工挖地槽 216.08m3回填土（夯填）135.75 m3余土外运 80.33 m3M7.5水泥砂浆砖基础 75.88 m3 C10混凝土垫层(中砂) 25.42 m3C20混凝土地圈梁 6.86 m3三、砌筑工程1、嵌入墙体内的体积与面积1.1门窗面积（表1.1）（计算过程祥见门窗工程）1.2嵌入墙体构件体积表（表1.2）墙身从室内地坪算起，算至钢筋混凝土顶板面，应扣门窗、梁，但不扣梁头、板头，砖垛体积并于所依附的墙身内，不另计算。

建筑面积案例1。

计算图示某单层房屋的建筑面积.【解】建筑面积=外墙勒脚以上结构外围水平面积=(12+0。

24)×(5+0。

24)=64。

14m22。

如图所示，求其建筑面积。

【解】(1）底层建筑面积F1=18。

24×8.04m2=146。

65m2(2)局部二层建筑面积F2=(6+0.24)×（3+0。

24)×2m2=40。

44m2（3)单层厂房建筑面积=F1+F2=(146。

65+40.44)m2=187.09m23.求图所示单层工业厂房高跨部分及低跨部分的建筑面积。

【解】(1）高跨部分建筑面积F1=（24+2×0。

12)×（12+0.12+0.2）m2=298.64m2(2)低跨部分建筑面积F2=(24+2×0。

12）×（12+6+2×0.12）-F1=(442。

14-298.64）m2=143.5m2或 F2=(24+2×0.12)×(6-0.2+0。

12)m2=1435m24。

如图所示，计算高低联跨的单层建筑物的建筑面积。

【解】F l（高跨）=（24+O.24×2）×(12+0.25×2）m2=306。

00m2F2（低跨）=(24+0.24×2)×（6—0.25+0.24)×2m2=293。

27m2F(总面积)=（306.00+293。

27）m2=599.27m25。

某6层砖混结构住宅楼，2～6层建筑平面图均相同，如图所示。

阳台为不封闭阳台，首层无阳台，其他均与二层相同。

计算其建筑面积。

【解】首层建筑面积F1=（9。

20+0。

24）×（13.2+0.24)m2=126.87m22～6层建筑面积(包括主体面积和阳台面积) F2～6=Fz+Fy式中： Fz——主体面积Fy一一阳台面积Fz=F l×5—126。

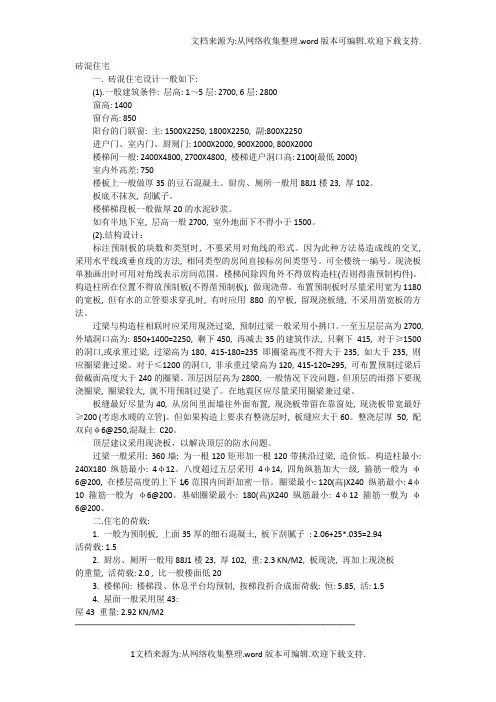

砖混住宅一. 砖混住宅设计一般如下:(1).一般建筑条件: 层高: 1～5层: 2700, 6层: 2800窗高: 1400窗台高: 850阳台的门联窗: 主: 1500X2250, 1800X2250, 副:800X2250进户门、室内门、厨厕门: 1000X2000, 900X2000, 800X2000楼梯间一般: 2400X4800, 2700X4800, 楼梯进户洞口高: 2100(最低2000)室内外高差: 750楼板上一般做厚35的豆石混凝土。

厨房、厕所一般用88J1楼23, 厚102。

板底不抹灰, 刮腻子。

楼梯梯段板一般做厚20的水泥砂浆。

如有半地下室, 层高一般2700, 室外地面下不得小于1500。

(2).结构设计：标注预制板的块数和类型时, 不要采用对角线的形式。

因为此种方法易造成线的交叉, 采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。

可全楼统一编号。

现浇板单独画出时可用对角线表示房间范围。

楼梯间除四角外不得放构造柱(否则得凿预制构件)。

构造柱所在位置不得放预制板(不得凿预制板), 做现浇带。

布置预制板时尽量采用宽为1180的宽板, 但有水的立管要求穿孔时, 有时应用880的窄板, 留现浇板缝, 不采用凿宽板的方法。

过梁与构造柱相联时应采用现浇过梁, 预制过梁一般采用小挑口。

一至五层层高为2700, 外墙洞口高为: 850+1400=2250, 剩下450, 再减去35的建筑作法, 只剩下415, 对于≥1500的洞口,或承重过梁, 过梁高为180, 415-180=235 即圈梁高度不得大于235, 如大于235, 则应圈梁兼过梁。

对于≤1200的洞口, 非承重过梁高为120, 415-120=295, 可布置预制过梁后做截面高度大于240的圈梁。

顶层因层高为2800, 一般情况下没问题。

但顶层的雨搭下要现浇圈梁, 圈梁较大, 就不用预制过梁了。

在地震区应尽量采用圈梁兼过梁。
