给水排水工程图

第9章 给水排水工程图

9.1 概述

给水排水工程包括给水工程、排水工程和建筑给水排水工程三个方面。建筑给水排水工程是指建筑给水、建筑排水、热水供应、消防用水及屋面排水等工程。

建筑给水排水工程图是用来表示民用建筑内部的厨房、浴厕及工业建筑中锅炉房、澡堂、化验室以及需要用水的车间等各卫生器具、设备、管道及其附件的类型、大小、在建筑物内的安装位置及安装方式的图样。它主要包括管道平面布置图、管道系统轴测图、安装详图、图例及施工说明等。

建筑给水排水施工图中常用的图例见表9－1～9－6所示。在给水排水施工图中，许多的器具和设备都是用图例来表达的。对于标准产品，须在图例中注明标准详图的图号或者产品规格。

表9－1 管道连接图例

表9－2 管道图例

表9－3 管道附件图例

表9－4 给水配件图例

9.2 建筑给水工程图

表9－5 卫生设备图例

表9－6 其他图例

9.2.1 建筑给水管道的组成

建筑给水管道一般由下列各部分组成（图9－1）。

1、引入管；2、水表；3、干管；4、立管；5、支管；6、用水设备。

9.2.2 建筑给水的布置方式

1、直接供水方式（图9－1（a））

2、设置水箱的供水方式

3、设置水箱和水泵的供水方式（图9－1（b））

4、分区供水方式（图9－1（c））

9.2.3 建筑给水管道的布置原则：

1、保证供水安全，力求管线简短，平直。

2、使用方便，避免或者尽量减小与建筑，结构框架，暖通，电气各方面的矛盾。

3、便于施工，便于使用中的维护与管理。

9.2.4 建筑给水管道平面布置图的内容

1、比例和线型

建筑给水管道平面图的比例，可以采用与房屋建筑平面图相同的比例，一般为1：100的比例来绘制。如果卫生设备或管线布置比较复杂的房间，用1：100的比例不能够表达清楚时，可用较大一些的比例如1：50来作图。

管道平面图中重点突出给排水的管道布置和卫生设备，，这些内容要用粗实线绘制；房屋建筑只是一个辅助内容，所以房屋的平面图用细实线绘制。

给水排水工程

-定义：在水的人工循环中，人类与自然生态在水质，水量等方面都存在着巨大的矛盾，这些矛盾的有效控制和解决是通过建设一整套工程设施来实现的，这一整套工程设施的组合体即为给水排水工程。

-主要内容：包括水的开采，加工，输送，回收和利用等工艺和工程。

-组成：通常由水资源与取水工程，水处理工程和给水排水管道工程等部分组成。

-目的和任务：保证以安全适用，经济合理的工艺与工程技术，合理开发和利用水资源，向城镇和工业供应各项合格用水，汇集，输送，处理和再生利用污水，使水的人工循环正常进行，以提供方便，舒适，卫生，安全的生活和生产环境，保障人民健康与正常生活，促进生产发展，保护和改善水环境质量。

-按服务范围分为：区域；城镇；建筑；工业给水排水工程

-按系统分为：给水工程（系统）（water supply system)；排水工程（系统）(sewerage system)。

给水排水系统

-定义：是为人们的生活，生产，和消防提供用水和排除废水的设施总称。

-任务：向各种不同类别的用户供应满足需求的水质，水量，水压，同时承担用户排出的废水的收集，输送和处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的。

-给水系统：满足各类用水对水量，水质，水压的要求。用途分为生活用水，工业生产用水，市政消防用水。

-排水系统：废水（生活污水，工业废水，雨水）收集，处理，排放。

-子系统：

1.水源取水系统（包括水源，取水设施，提升设备，输水管渠等）：满足用户在规划期内的取水水量要求。

2.给水处理系统（包括采用物理，化学，生物等方法的水质处理设备和构筑物）

-饮用水水源的污染，致使饮用水水质恶化。

-水源水质的污染另一方面是氮，磷营养物导致的富营养化，水体中藻类的过量繁殖严重影响自来水厂的净化效果。

3.给水管网系统（包括输水管渠，配水管网，水压调节设施，水量调节设施）：满足用户对水量，水质，水压的要求。

建筑设备给水排水工程图及图例

三、给水排水工程图及图例 (景管施2,)

(一)管及管件等表示:(GB/T50106-2001)

1(管道

生活给水管

热水给水管

热水回水管

中水给水管

污水管

通气管

废水管(可同中水源水管合用)

雨水管

立管表示

2(部件、附件等

清扫口

透气帽

雨水斗

排水漏斗

圆形地漏

方形地漏

自动冲洗水箱

水表

立管检查口

3(卫生设施

放水龙头

皮带龙头

立式洗脸盆

台式洗脸盆

挂式洗脸盆

浴盆

化验盆、洗涤盆

盥洗槽

污水池

妇女卫生盆

立式小便器

壁挂式小便器

蹲式大便器

坐式大便器

小便槽

淋浴喷头

4(管件

(给水镀锌管管件一般无图，

铸铁给水管管件图例)

偏心异径管

异径管

短管( 左甲中乙)

存水弯(左S形、中P形、右蛊形)

弯头 正三通(左盘口，中承口)

斜三通

正四通

斜四通

(二)图

1(系统图:(轴测图，用斜45?等轴测法绘制)反映空间走向。 2(平面图:反映管道水平面走向。

3(剖面图:看局部、空间位置。

4(大样图:看结构、构造情况，以标准图集为准(S——水施)

图 4-36轴测图

第三节 建筑室内给排水系统组成(景施128页)

一、给水管网系统组成

1(进户管(引入管) (从外网进入室内，连接室内管网，直达水表位置) 2(水表井(节点)

3(管网: 水平干管:(将引入管输入水送至各立干管) 干管

立干管:(将水平干管输入水供至各层横管和支管)

水平支管

支干管

支立管

阀

4(给水附件

水嘴

水泵

5(升压储水设备 水箱

水池等

6(消防设备 消火栓

二、排水管网系统组成

(按其排除污水的性质分三类)

图 4-37 给水系统组成 工业废水管道(排除工矿企业生产用污废水)F 1—引入管 2—水表井 3— (一)分类

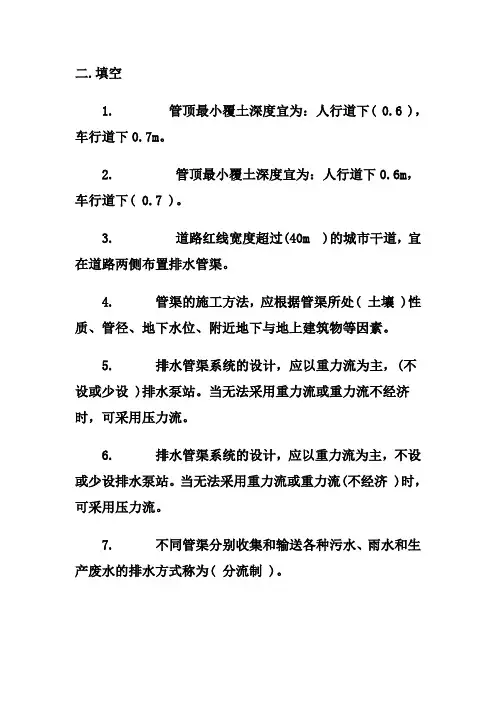

二.填空

1. 管顶最小覆土深度宜为：人行道下( 0.6 )，车行道下0.7m。

2. 管顶最小覆土深度宜为：人行道下0.6m，车行道下( 0.7 )。

3. 道路红线宽度超过(40m )的城市干道，宜在道路两侧布置排水管渠。

4. 管渠的施工方法，应根据管渠所处( 土壤 )性质、管径、地下水位、附近地下与地上建筑物等因素。

5. 排水管渠系统的设计，应以重力流为主，(不设或少设 )排水泵站。当无法采用重力流或重力流不经济时，可采用压力流。

6. 排水管渠系统的设计，应以重力流为主，不设或少设排水泵站。当无法采用重力流或重力流(不经济 )时，可采用压力流。

7. 不同管渠分别收集和输送各种污水、雨水和生产废水的排水方式称为( 分流制 )。

8. 由室外给水管引入建筑物的管段称为(入户管)。 9. 压力输水管道，应考虑( 流速 )急剧变化时产生的水锤，并设置削减水锤的措施。

10. 管道系统由于(流速 )突然变化，而产生的瞬时压力称为水锤压力。

11. 水流在管渠中的充满程度称为充满度，管道以( 水深 )与管径之比值表示，渠道以水深与设计最大水深之比表示。

12. 水流在管渠中的充满程度称为充满度，管道以水深与管径之比值表示，渠道以( 水深 )与设计最大水深之比表示。

13. 压力输水管道，应考虑水流速度急剧变化时产生的(水锤 )，并设置削减水锤的措施。

二判断题

1. 给水管网系统又称为输配水系统。

答：对

2. 给水管网的基本形式为树状网和环状网。

答：对 3. 污水管道的总体规划中，只决定污水主干管的走向与平面位置。

答：错，决定管网的干管以及干管之间的连接管的走向和平面位置。

4. 城市给水管网在事故工况下，必须保证70％以上用水量。

答：对

5. 污水管道应按非满流设计。

答：对

6. 管顶平接法一般适用于上、下游管道相同时采用。
