淮阴工学院计算机科学系
实验报告书
课程名： 《 计算机图形学 》
题 目： 实验4 BEZIER曲线或B样条曲线的绘制
班 级：
学 号：
姓 名：
评语：
成绩： 指导教师： 批阅时间： 年 月 日
《计算机图形学 》实验报告 - 1 -
1、实验内容或题目
编程实现三次BEZIER或B样条曲线的绘制。
2、实验目的与要求
(1) 通过实验，进一步理解和掌握生成BEZIER或B样条曲线的算法；
(2) 掌握BEZIER或B样条曲线的基本生成过程；
(3) 通过编程，会在TC环境下编程实现三次BEZIER或B样条曲线的绘制。
3、实验步骤与源程序
错误！未找到引用源。 实验步骤
1、算法、原理清晰，有详细的设计步骤；
2、依据算法、步骤或程序流程图，用C语言编写源程序；
3、编辑源程序并进行调试；
4、进行特殊模式的运行测试，并结合情况进行调整；
5、对运行结果进行保存与分析；
6、打印源程序或把源程序以文件的形式提交；
7、按格式书写实验报告。
错误！未找到引用源。 源代码
#include "graphics.h"
float px[4]={ 50,80,120,140 };
float py[4]={100,230,230,160};
void Bezier()
{
float a0,a1,a2,a3,b0,b1,b2,b3;
int k,x,y;
float i,t,n=4;
setcolor(15);
for(k=0;k<3;k++)
{
moveto(px[k],py[k]);
《计算机图形学 》实验报告 - 2 -
lineto(px[k+1],py[k+1]);
}
setcolor(4);
a0=px[0];
a1=-3*px[0]+3*px[1];
a2=3*px[0]-6*px[1]+3*px[2];
a3=-px[0]+3*px[1]-3*px[2]+px[3];
实验四 实现Bezier曲线的生成算法
一、实验目的
1、熟悉CDC图形程序库；
2、掌握Bezier曲线的生成算法；
3、掌握利用Bezier曲线生成复杂形状的曲线；
二、实验性质
验证性
三、实验要求
1、认真阅读本次实验的目的，了解本次实验要求掌握的内容；
2、能够根据实验指导书的要求，完成相关的内容；
四、实验内容
（一）生成绘图应用程序的框架（如下图）
具体实现见第一次实验，过程不再详细说明。
（二）在应用程序中增加菜单
完成相关菜单的设计，具体的效果如下图所示，并设置好相关菜单消息的映射，具体的实现在前面的实验中介绍过，再此不在详细说明。
（三）在绘图函数中添加代码
通过以上步骤，得到了与菜单对应的消息映射，就可以在函数中添加代码绘制图形了。
1、利用Bezier曲线的生成算法实现二次Bezier曲线的生成（算法的详细原理见教材）。
void CBezierView::OnBezier2()
{
// TODO: Add your command handler code here
CDC*pDC=GetDC();//得到绘图类指针
RedrawWindow();//重绘窗口
CPen bluepen(PS_SOLID,2,RGB(0,0,255));//创建画实线、线宽为2的蓝色画笔
CPen *old=pDC->SelectObject(&bluepen);
float x0=100,y0=100,x1=200,y1=50,x2=150,y2=250;
float i,x,y,dt,t,n=30.0;
dt=1/n;
for(i=0;i<=n;i++)
{
t=i*dt;
x=x0*(1-t)*(1-t)+x1*2*t*(1-t)+x2*t*t;
y=y0*(1-t)*(1-t)+y1*2*t*(1-t)+y2*t*t;
if(i==0)pDC->MoveTo(x,y);

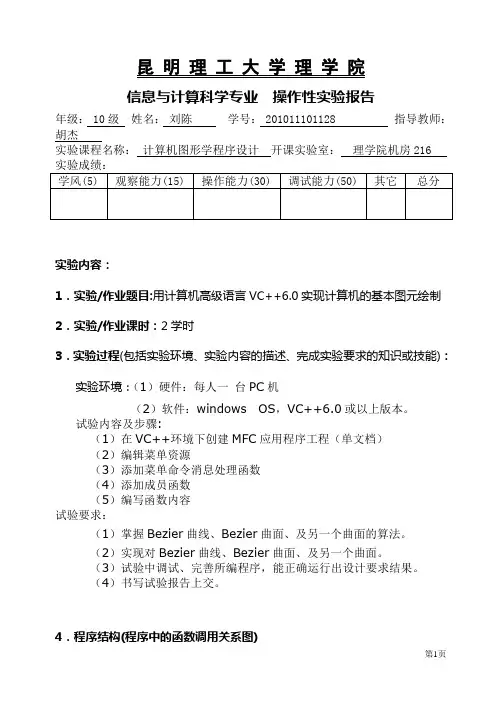

第1页 昆 明 理 工 大 学 理 学 院
信息与计算科学专业
操作性实验报告
年级： 10级 姓名： 刘陈
学号： 201011101128 指导教师：
胡杰
实验课程名称： 计算机图形学程序设计 开课实验室： 理学院机房216
实验成绩：
学风(5) 观察能力(15) 操作能力(30) 调试能力(50) 其它 总分
实验内容：
1．实验/作业题目:用计算机高级语言VC++6.0实现计算机的基本图元绘制
2．实验/作业课时：2学时
3．实验过程(包括实验环境、实验内容的描述、完成实验要求的知识或技能)：
实验环境：（1）硬件：每人一 台PC机
（2）软件：windows OS，VC++6.0或以上版本。
试验内容及步骤:
（1）在VC++环境下创建MFC应用程序工程（单文档）
（2）编辑菜单资源
（3）添加菜单命令消息处理函数
（4）添加成员函数
（5）编写函数内容
试验要求：
（1）掌握Bezier曲线、Bezier曲面、及另一个曲面的算法。
（2）实现对Bezier曲线、Bezier曲面、及另一个曲面。
（3）试验中调试、完善所编程序，能正确运行出设计要求结果。
（4）书写试验报告上交。
4．程序结构(程序中的函数调用关系图)
第2页
5．算法描述、流程图或操作步骤：
在lab4iew.cpp文件中添加如下头文件及变量
int flag_2=0;
int n_change;
#define M 30
#define PI 3.14159 //圆周率
#include "math.h" //数学头文件
在lab4iew.h文件中的public内添加变量 ：

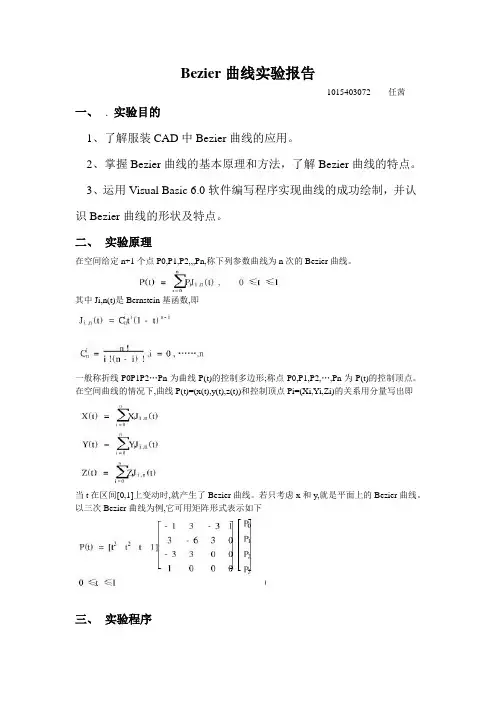

Bezier曲线实验报告
1015403072 任茜
一、 ．实验目的
1、了解服装CAD中Bezier曲线的应用。
2、掌握Bezier曲线的基本原理和方法，了解Bezier曲线的特点。
3、运用Visual Basic 6.0软件编写程序实现曲线的成功绘制，并认识Bezier曲线的形状及特点。
二、 实验原理
在空间给定n+1个点P0,P1,P2,,,Pn,称下列参数曲线为n次的Bezier曲线。
其中Ji,n(t)是Bernstein基函数,即
一般称折线P0P1P2…Pn为曲线P(t)的控制多边形;称点P0,P1,P2,…,Pn为P(t)的控制顶点。在空间曲线的情况下,曲线P(t)=(x(t),y(t),z(t))和控制顶点Pi=(Xi,Yi,Zi)的关系用分量写出即
当t在区间[0,1]上变动时,就产生了Bezier曲线。若只考虑x和y,就是平面上的Bezier曲线。以三次Bezier曲线为例,它可用矩阵形式表示如下
三、 实验程序 Private pt() As mypoint
Private Sub Form_Load()
ReDim pt(1)
End Sub
Private Sub Picture1_MouseDown(Button As Integer, Shift As Integer, x As Single, y As Single)
Dim s As Integer
pt(UBound(pt)).x = x
pt(UBound(pt)).y = y
Picture1.Circle (x, y), 15
s = Val(UBound(pt))
Select Case s
Case 1
Picture1.Print "P0"
