CCD尺⼨对应表

⼏种典型的图像传感器尺⼨：

型号长宽⽐直径mm成像⾯积

对⾓线宽⾼1/3.6"4:37.0565.0004.0003.000

1/3.2"4:37.9385.6804.5363.416

1/3"4:38.4676.0004.8003.600

1/2.7"4:39.4076.5925.2703.960

1/2"4:312.7008.0006.4004.800

1/1.8"4:314.1118.9337.1765.319

2/3"4:316.93311.0008.8006.600

1"4:325.40016.00012.8009.600

4/3"4:333.86722.50018.00013.500

APS尺⼨3:230.10025.10016.700

35mm全画幅3:243.30036.00024.000

645全画幅4:369.70056.00041.500

典型数码相机与其图像传感器尺⼨

相机型号传感器类型像素数（万）成像⾯积（mm）

佳能 PowerShot A1001/3.2" CCD1304.5 x 3.4

佳能 PowerShot A2001/3.2" CCD2104.5 x 3.4

卡西欧QV-8000SX1/3" CCD1304.8 x 3.6

美能达 DiMAGE X1/2.7" CCD2105.3 x 4.0

美能达 DiMAGE Xi1/2.7" CCD3305.3 x 4.0

尼康 Coolpix 9501/2" CCD2106.4 x 4.8

尼康Nikon Coolpix 9951/1.8" CCD3307.2 x 5.3

尼康 Coolpix 45001/1.8" CCD4107.2 x 5.3

奥林巴斯 C-5050 Zoom1/1.8" CCD5207.2 x 5.3

索尼 DSC-F7172/3" CCD5208.8 x 6.6

美能达 DiMAGE 7Hi2/3" CCD5208.8 x 6.6

佳能 EOS-D30CMOS32022.7 x 15.1

尼康 D1CCD27023.7 x 15.6

尼康 D100CCD63023.7 x 15.6

佳能 EOS-1DsCMOS114036 x 24

柯达 DSC-14nCMOS138036 x 24

分享：

合集下载

数码相机常用感元件尺寸对照表

数码相机常用感元件尺寸对照表

数码相机常用感光元件尺寸对照表

(2013-02-17 15:51:38)

转载▼

标签：

娱乐 分类： 杂文

随着数码技术的发展，出现了新的传感器画幅标准（如刚刚发布的尼康1系列V1/J1、索尼RX100都采用了1英寸的CX画幅），一些单反传感器的尺寸也悄悄的出现了“缩水”。比如当时的佳能30D的CMOS是22.5×15mm，到了7D/60D变成了22.3×14.9mm，尼康D70s的CCD是23.7×15.6mm，到了D7000/5100变成了23.6×15.6mm。为了适应新的数码相机传感器的尺寸标准，特将目前最新型号数码相机/数码单反经常采用的成像传感器尺寸按比例制作成图片、表格进行对比。

数码相机的感光元件CCD/CMOS相当于传统相机的底片。家用小数码相机（DC）的CCD尺寸通常有1/2.5英寸、1/1.8英寸、2/3英寸等，它们有什么不同？这一尺寸会影响到数码相机的什么功能？

数码相机规格表中的CCD/CMOS一栏经常写着“1/2.5、1/1.8英寸CCD等。这里的“1/2.5英寸”就是CCD的尺寸，实际上就是CCD对角线的长度。 不过，这里的1英寸并不等于25.4mm，而是

1英吋 CCD Size = 长12.8mm× 宽9.6mm = 对角线为16mm之对应面积。也就是说1英寸相当于16mm。

因为在CCD/CMOS成像元件问世之前，电视摄像机中采用的是真空管成像元件，那时的传感器尺寸指的是真空管的外径，即包含了外层玻璃管的尺寸，1英吋真空管的内径（成像圆直径）为16mm，已经成了一种行业“规范”，因此，到了CCD/CMOS成像元件问世后，也就沿用了这个“规范”。

真空管影像传感器

有了固定单位的 CCD 尺寸就不难了解余下 CCD 尺寸比例定义了，例如: 1/2" CCD的对角线就是

1"的一半为8mm，面积约为 1/4，1/4" 就是 1"的1/4，对角线长度即为4mm。

摄像机焦距和视场角计算

摄像机焦距和视场角计算

焦距与视场角计算

部门：网络通讯室

编辑：小李

视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被 摄取物体距离，镜头焦距及所要求的成像大小确定的。

1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；

f=wL/W

f=hL/H

f:镜头焦距w :图象的宽度（被摄物体在ccd靶面上成象宽度）

W：被摄物体宽度

L:被摄物体至镜头的距离 h:图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度

H:被摄物体的高度

ccd靶面规格尺寸： 单位mm

规格 w h

1/3" 4.8 3.6

1/2" 6.4 4.8

2/3" 8.8 6.6

1" 12.7 9.6

由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样， 其比例均为

4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。

摄像机镜头的视场由宽（W）o高（H）和与摄像机的距离（L）决定，一旦 决定了摄像机要监视的景物，正确地选择镜头的焦距就由来 3个因素决定；*

欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺士： 1/3"、1/2"、 2/3"或1"。图解选择镜头步骤：所需的视场与镜头的焦距有一个简单的关系。 利用这个关系可选择适当的镜头。估计或实测视场的最大宽度；估计或实测量摄 像机与被摄景物间的距离。

举例：假设用1/2” CCD摄像头观测，被测物体宽440毫米，高330毫米，镜头 焦点距物体2500毫米。由公式可以算出：

焦距f=6.4X2500/440〜36毫米或

焦距 f=4.8X2500/330 〜36 毫米

当焦距数值算出后，如果没有对应焦距的镜头是很正常的， 这时可以根据产 品目录选择相近的型号，一般选择比计算值小的，这样视角还会大一些。

摄像机视场角、拍摄范围与镜头、 CC的关系

摄像机拍摄的视角与镜头的毫米数、CC的尺寸大小密不可分，下表为镜头毫米

数与搭配的CC拍摄视角的对应关系，可供大家参考:

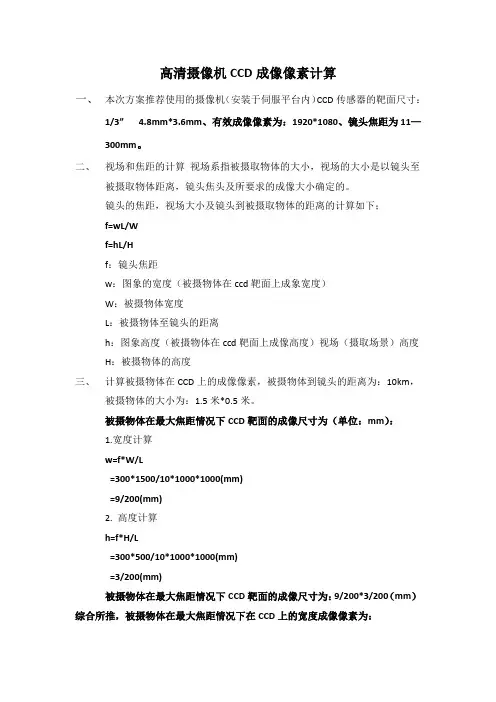

高清摄像机CCD成像像素计算

高清摄像机CCD成像像素计算

高清摄像机CCD成像像素计算

一、 本次方案推荐使用的摄像机（安装于伺服平台内）CCD传感器的靶面尺寸：1/3” 4.8mm*3.6mm、有效成像像素为：1920*1080、镜头焦距为11—300mm。

二、 视场和焦距的计算 视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。

镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；

f=wL/W

f=hL/H

f：镜头焦距

w：图象的宽度（被摄物体在ccd靶面上成象宽度）

W：被摄物体宽度

L：被摄物体至镜头的距离

h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度

H：被摄物体的高度

三、 计算被摄物体在CCD上的成像像素，被摄物体到镜头的距离为：10km，被摄物体的大小为：1.5米*0.5米。

被摄物体在最大焦距情况下CCD靶面的成像尺寸为（单位：mm）：

1.宽度计算

w=f*W/L

=300*1500/10*1000*1000(mm)

=9/200(mm)

2. 高度计算

h=f*H/L

=300*500/10*1000*1000(mm)

=3/200(mm)

被摄物体在最大焦距情况下CCD靶面的成像尺寸为：9/200*3/200（mm）

综合所推，被摄物体在最大焦距情况下在CCD上的宽度成像像素为：9/200*1920/4.8=18像素

被摄物体在最大焦距情况下在CCD上的高度成像像素为：

因为CCD靶面尺寸宽高比为：4：3， CCD的高度像素因以1440为准，高度的成像像素为： 3/200*1440/3.6=6像素

所以被摄物体在10km距离，在CCD靶面成像尺寸的有效像素为：18*6像素。

同理被摄物体在5km时，物体在CCD上的成像像素为：36*12；

在3km时，物体在CCD上的成像像素为：60*20；

视频监控项目摄像机选型标准表通用版

视频监控项目摄像机选型标准表通用版

监控摄像机镜头角度和距离计算表

摄像机拍摄的视角与镜头的毫米数、CCD的尺寸大小密不可分，下表为镜头毫米数与搭配的CCD拍摄视角的对应关系，可供大家参考

1/3" CCD 搭配镜头拍摄范围的尺寸如下表所示：

备注:同样毫米数的镜头搭配1/4"的CCD芯片拍摄的范围和角度稍微窄一点,但是拍摄画面中的物体看起来要大一点.表中的数据为水平方向的视场角度,如果摄像机装在高处往低处监看时,视场角和拍摄范围要稍微大一些,但拍摄画面中的物体要稍微小一点

1/3英寸----靶面尺寸为宽4.8mm×高3.6mm,对角线6mm

1/4英寸----靶面尺寸为宽3.2mm×高2.4mm,对角线4mm

镜头毫米数与对应距离的参数表（以1/3" CCD例）
