方案一：碗扣式脚手架施工方案

一、工程概况

本工程位于青岛市杭州支路—鞍山路，是青岛市杭州支路—鞍山路快速路工程的重要组成部份，也是整个快速路工程的关键和控制性工程。桥梁西起环胶州湾高速公路收费口，东连辽阳路，我段主线高架桥共8联32跨。

本工程设计车速为60千米/小时，桥梁设计荷载标准为城—a级，抗震标准为6度，按7度设防。设计基准期100年。主梁顶宽米，主梁横断面为一般悬臂结构，双侧各悬臂米。

上部构造为预应力混凝土持续箱梁，共八联32跨998m（32×4+35×2+40×2+30×24），共c55混凝土；下部构造为桩基础+承台+圆（端）形墩柱，桥台一座为u型轻型桥台。

二、碗扣式支架技术方案

1）支架结构设计及受力检算

满堂碗扣支架设计和受力检算详件《陆地满堂支架模板力学性能检算书》。支架设计书要通过项目技术负责人和安全负责人进行审批，并经监理批准同意。

2)支架基础处置

为减小支架变形、保证结构安全,支架施工前需对支架基础进行硬化处置,按照受力检算，处置后地基承载力必需达到700kpa以上。

场地处置方式是将原地面整平,用压路机碾压密实,对场地内个别软弱处,要先将软土清除出去,再回填砂土压实,铺筑30cm厚二灰碎石，并用20吨压路机压实。场地内要排水良好,避免场地内积水、渗水,在周围设截水沟和排水沟。

场地顶面到梁底的高度要全面考虑碗扣件杆件、方木、模板、底托、顶托、梁起拱（12～15mm）等,场地标高要依照梁纵坡设置,横向要依照桥梁横坡设2%双向坡度。

3)支架搭设

全桥采用wdj碗扣式脚手架钢支架从上至下依次放置横纵方木、立杆、横杆、底托、方木（见图1）。立杆纵横向间距为90×90cm,步距120cm,在横隔梁处立杆纵横向间距为60×60厘米。立杆高度选择240、120cm,立杆接头位置按照高度交织布设。支架顶上放置顶托,顶托上纵向放置12x15cm方木,方木上再横向放置10×10cm方木,方木散布间距梁中为35cm，横梁处5米范围为30cm,顶托与方木间用铁丝拧紧。搭设完成后纵横向增加剪子撑,横向剪子撑间距为米,纵向剪子撑设五道,(每道腹板及两边各一道),以保证支架的稳定。然后通过顶托调整标高,铺设底模。

满堂碗扣式脚手架施工作业指导书

1 适用范围

适用于城市轨道交通车站主体结构或非盾构法区间隧道二衬施工作业。

2 作业准备

2.1.施工前准备

1）技术准备：开工前组织技术人员和现场施工人员认真学习实施性施工组织设计，熟悉施工图纸、规范和技术标准，制定施工安全保证措施，提出应急方案。对施工人员进行技术交底，对施工人员进行上岗前培训，考核合格后持证上岗。具体内业技术准备工作有以下几个方面：

已接到主体结构施工图，并进行了图纸会审。

模板和脚手架专项施工方案和力学计算书以上报业主和监理，并审批完成。

依据技术交底范本要求，编制技术交底，并对相关人员和作业人员进行交底和培训。

关于模板、脚手架钢管极其配件的物资材料计划已提交项目物资部。

选定的供货方提供了合格的材质报告。

2）施工现场清理：清理施工现场建筑杂物。

2.2.施工材料的调查及试验

工地试验室已对进场的材料进行检验，合格后方可使用，严格保证施工中进场的原材料符合质量要求。开工前将有关资料报监理和业主。

3 施工程序及工艺流程

方案的拟定及设计计算→方案论证→竖立杆→安放横杆→扣件的施工要求→扫地杆和剪刀撑的构造措施→模板支架体系验收→工序交接→下道工序施工。（见图1）

图1 模板支架流程图

4 施工作业说明 满堂架 柱模 梁墙柱头模 板模 墙模 4.1.碗扣式脚手架施工步骤及要求

1）支架构造要求

⑴模板支撑架应根据施工荷载组配横杆及选择步距，根据支撑高度选择组配立杆、可调托撑及可调底座。

⑵模板支撑架高度超过 4m 时，应在四周拐角处设置专用斜杆或四面设置八字斜杆，并在每排每列设置一组通高十字撑或专用斜杆。

⑶模板支撑架高宽比不得超过3，否则应扩大下部架体尺寸，或者按有关规定验算，采取设置缆风绳等加固措施。

⑷车站主体结构模板支撑架可采用立杆支撑中板、顶板，横杆支撑梁的梁板合支方法。当梁的荷载超过横杆的设计承载力时，可采取独立支撑的方法，并与楼板支撑连成一体。

碗扣式脚手架施工方案

目录

1. 碗扣式脚手架施工方案概述

1.1 施工原理

1.2 施工流程

1.3 施工要点

1.4 安全注意事项

1.1 施工原理

碗扣式脚手架是一种常用的建筑施工工具，其原理主要是通过将碗扣连接起来，形成一个稳定的支撑结构，以便工人在高空进行作业。

1.2 施工流程

在进行碗扣式脚手架施工时，首先需要搭建底层支架，然后根据设计要求逐层搭建上层支架，确保每一步都按照正确的顺序进行，以保证施工安全。

1.3 施工要点

在搭建碗扣式脚手架时，需要注意每个连接点的固定性，保证整个结构稳固可靠；同时还要注意搭建的高度和施工负荷，确保不超过脚手架的承载能力。

1.4 安全注意事项

在进行碗扣式脚手架施工时，工人需佩戴必要的安全装备，严格按照规范操作，禁止超载和乱拆。此外，施工现场需设置明显的警示标识，以提醒人员注意安全。

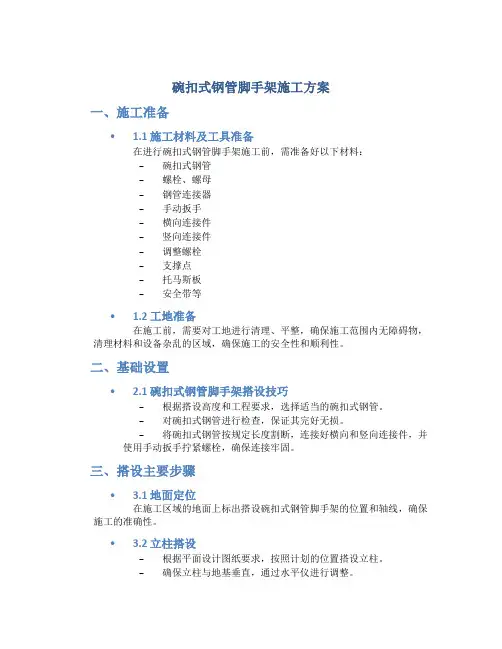

碗扣式钢管脚手架施工方案

一、施工准备

• 1.1 施工材料及工具准备

在进行碗扣式钢管脚手架施工前，需准备好以下材料：

– 碗扣式钢管

– 螺栓、螺母

– 钢管连接器

– 手动扳手

– 横向连接件

– 竖向连接件

– 调整螺栓

– 支撑点

– 托马斯板

– 安全带等

• 1.2 工地准备

在施工前，需要对工地进行清理、平整，确保施工范围内无障碍物，清理材料和设备杂乱的区域，确保施工的安全性和顺利性。

二、基础设置

• 2.1 碗扣式钢管脚手架搭设技巧

– 根据搭设高度和工程要求，选择适当的碗扣式钢管。

– 对碗扣式钢管进行检查，保证其完好无损。

– 将碗扣式钢管按规定长度割断，连接好横向和竖向连接件，并使用手动扳手拧紧螺栓，确保连接牢固。

三、搭设主要步骤

• 3.1 地面定位

在施工区域的地面上标出搭设碗扣式钢管脚手架的位置和轴线，确保施工的准确性。

• 3.2 立柱搭设

– 根据平面设计图纸要求，按照计划的位置搭设立柱。

– 确保立柱与地基垂直，通过水平仪进行调整。 – 使用调整螺栓调整立柱的垂直度。

• 3.3 横梁搭设

– 在立柱上安装固定横梁的横向连接件。

– 将横梁放置在横向连接件上，并用螺栓和螺母加固。

• 3.4 横向连接

– 横向连接梁的连接需确保梁端在平面上呈横向的缓坡。

– 使用支撑点稳固梁体，确保梁体水平。

四、验收和安全

• 4.1 碗扣式钢管脚手架施工验收

完成搭设后，需要进行全面检查，确认碗扣式钢管脚手架搭设符合设计要求，连接件牢固无松动，确保施工安全。

• 4.2 施工安全

在使用碗扣式钢管脚手架施工期间，工人需佩戴安全带，严格按照操作规程操作，注意施工安全，确保施工人员安全。

五、施工总结

在碗扣式钢管脚手架施工过程中，施工人员需遵循施工方案步骤，配合团队完成搭设工作，定期检查维护脚手架，确保安全稳定。同时，施工单位需加强施工现场管理，做好施工计划和安全意识培训，确保施工质量。
