离心通风机技术参数

离心通风机是一种常用的工业通风设备，具有广泛的应用领域，包

括空调系统、电力厂、化工厂等。它通过离心力将空气或气体吸

入，并将其加速并排出。离心通风机的性能和效率主要取决于其技

术参数，下面将详细介绍离心通风机的技术参数及其对性能的影

响。

1.风量：风量是指单位时间内通过通风机的空气量。它是衡量通风

机性能的重要指标，通常以m³/h或m³/s表示。风量的大小决定了

通风机的适用范围和使用效果。较大的风量适用于大型场所，如厂

房、体育馆等；较小的风量适用于小型场所，如办公室、商铺等。

2.风压：风压是指通风机在工作状态下产生的压力差。它是用来推

动空气或气体流动的力量，通常以Pa（帕斯卡）表示。风压的大小

影响着通风机的通风效果和输送距离。较大的风压适用于输送空气

或气体的距离较远的场合；较小的风压适用于输送空气或气体的距

离较短的场合。3.功率：功率是指通风机在工作状态下消耗的能量。它是评估通风

机电能消耗的指标，通常以kW（千瓦）表示。功率的大小影响着通

风机的能效和运行成本。较小的功率意味着通风机的能效较高，运

行成本较低；较大的功率意味着通风机的能效较低，运行成本较

高。

4.转速：转速是指通风机转子旋转的速度。它是影响通风机风量和

风压的重要因素。通常以r/min（转/分钟）表示。较高的转速可以

提高通风机的风量和风压，但也会增加噪音和能耗；较低的转速则

会减少通风机的风量和风压，但也会降低噪音和能耗。

5.噪音：噪音是指通风机工作时产生的声音。它是评估通风机工作

环境是否噪音污染的指标。通常以dB（分贝）表示。噪音的大小与

通风机的设计、结构以及工作状态有关。较低的噪音意味着通风机

的工作环境较安静；较高的噪音则意味着通风机的工作环境较嘈

杂。在选择和使用离心通风机时，需要根据具体的需求和要求来确定合

适的技术参数。同时，还需要考虑通风机的材质、结构、维护等方

面的因素。只有选择合适的技术参数，并进行正确的使用和维护，

才能保证离心通风机的高效、稳定和可靠的运行。

总结起来，离心通风机的技术参数包括风量、风压、功率、转速和

噪音等。这些参数对通风机的性能和效果有着重要的影响。选择合

适的技术参数，并进行正确的使用和维护，是确保离心通风机正常

工作和提高通风效果的关键。通过合理地理解和应用这些技术参

数，可以使离心通风机发挥出最佳的功能和效能，满足各种场所和

需求的通风要求。

合集下载

9-19离心通风机参数

9-19离心通风机参数

9-19/9－26型高压离心通风机

风机用途：

9-19/9－26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃，最高不超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3。

风机型式：

1、9-19/9－26型高压离心通风机均为单吸入，通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16，共13个机号。

2、风机通常制成右旋和左旋两种型式。

3、风机的出口位置以机壳的出口角度表示，“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度。

风机结构：

9-19、9－26型高压离心通风机主要由叶轮、机壳、进风口、支架等组成。

（1）叶轮：9－19型风机为12片叶片，9－26型风机为16片叶片，均属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s，叶轮成形后，经静、动平衡校正，故运转平稳。

（2）机壳：用普通钢板焊接成蜗形壳整体。

（3）进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。

（4）传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承，用润滑脂润滑。

风机参数表

机号 传动方式 转速

r/min 序号 全压

Pa 流量

m3/h 内效率

% 内功率

% 所需功率

kW 电动机

型号 功率

kW

4 A 2900 1

2

3

4

5

6

7 3584

3665

3647

3597

3507

3384

3253 824

970

1116

1264

1410

1558

1704 70

73.5

75.5

76

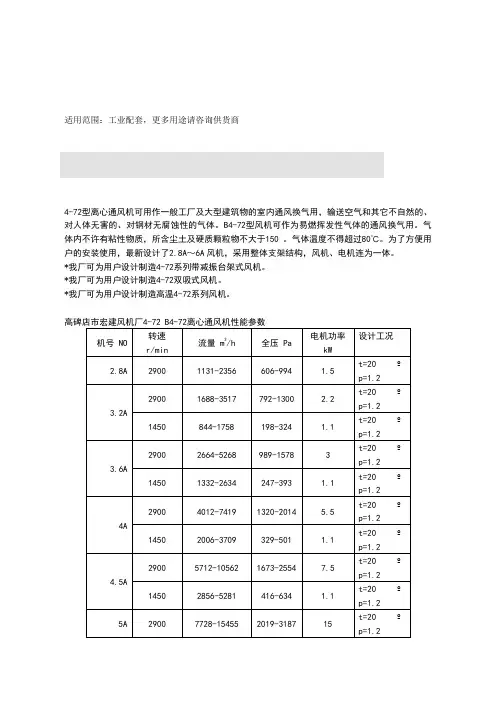

4-72-11参数
