1、 型号：湖南湘潭FBCDZ-NQ19-2×185KW对旋轴流风机
2、 通风机叶片直径：1900mm
3、 叶片数：Ⅰ级15片 Ⅱ级11片
4、 静压：1350-2930Pa
5、 风量：44-71m3/s
6、 运转方式：对旋轴流式
7、 实际效率：80%以上
8、 有防爆装置
9、 反风操作方式：反转反风
10、 两台风机，一台工作，一台备用
11、 开关柜：安信有限责任公司GGD型低压开关柜
12、 电机型号：南阳YBF-355M1/185KW(980r/min)
出品编号：12F-0.357-01
安全标志号MA1080186
变频器型号：北京合康HID-3000-250PK
13、 风机使用环境温度：-45°- +50°
14、 电机定子绕组温度上限130度，轴承温度上限为75度。
15、 在线监测：平安电气股份有限公司JKZ-1在线监测系统
树脂绝缘干式变压器：SCB10-800 额定容量：800Kva
额定电压：6.3±2×2.5%/0.4
额定频率：50Hz 三相
出厂序号：2012061635-C
高压 低压
电压V 电流A 电压V 电流A
6615
73.13 400 1155 6458
6300
6413
5985
37kw通风机参数
一、通风机概述
通风机是一种用于排除或循环空气的机械设备，广泛应用于工业、商业和家庭等领域。通风机的参数包括功率、风量、风压、转速等，其中37kw通风机是指其额定功率为37千瓦的通风机。
二、功率参数
37kw通风机的额定功率为37千瓦，功率是指通风机在正常运行时所消耗的电能或燃料能量。功率大多数情况下与通风机的风量和风压相关，功率越大通常意味着通风机能够提供更大的风量和风压。
三、风量参数
风量是指通风机在单位时间内排出或供应的空气量，通常以立方米每小时（m³/h）为单位。37kw通风机的风量取决于其设计和工作状态，通常介于几千到几十万立方米每小时之间。风量的大小影响着通风机的通风效果，通风机风量越大，其排风或送风的能力越强。
四、风压参数
风压是指通风机在工作过程中产生的气流压力，通常以帕斯卡（Pa）为单位。37kw通风机的风压与风量密切相关，风压越大意味着通风机能够产生更高的气流压力，从而推动更远的空气流动。通风系统中的风压一般分为静压和全压两种，静压指的是通风机的排风或送风口处的气流压力，全压则包括静压和速压（由于气流速度产生的压力）。
五、转速参数
通风机的转速是指通风机电机的转速，通常以转每分钟（rpm）为单位。37kw通风机的转速会影响其输出功率、风量和风压等参数。通风机的转速越高，其输出功率、风量和风压往往越大，但也会伴随着更高的噪音和能耗。
六、其他参数
除了功率、风量、风压和转速外，37kw通风机还有一些其他重要参数需要考虑，如工作温度、噪音水平、重量、电压要求等。这些参数都直接或间接影响着通风机的性能、使用寿命和适应环境的能力。
七、适用领域
37kw通风机的适用领域广泛，常见于工业厂房、商业建筑、办公楼、医院、学校、体育场馆等场所。通风机通过排风或送风，可以改善室内空气质量，调节室内温度和湿度，保证人们的舒适和健康。
八、选型和安装
在选购37kw通风机时，需要根据具体需求考虑风量、风压、工作温度、噪音要求等参数，并结合现场实际情况进行合理选型。通风机的安装应遵循相关规范和要求，确保通风机能够正常工作，并保证安全和可靠性。
风机性能参数
HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
9-19风机
产品特点： 9-19型高压离心通心机，与国内外同类型的风机相比具有效率高、噪音低、性能曲线平坦，高效区宽广等优点。 适用范围： 该风机一般用锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然，不含粘性物质之气体。介质温度最高不超过80度，但也可根据用户要求制成高温风机。介质中所含尘土及硬质颗料不大于150mg/立方米。本风机为单吸入式，有4，4.5，5，5.6,6.3,7.1,8,9,10,11.2,12.5,14,16共13个机号。均可做成左、右旋0度、45度、90度、135度、180度、225度六种角度。传动方式为A式和D式两种。
9-19高压离心通风机性能参数表
机号
No 传动方式 转速
R/min 序号 流量
m3/h 全压
Pa 内效率
% 内功率
kw 所需功率
kw 电动机
型号 功率kw
4 A 2900 1 824 3584 70 1.16 1.5
Y90L-2 2.2 2 970 3665 73.5 1.33 1.7
3 1116 3647 75.5 1.48 1.9
4 1264 3597 76 1.64 2.1
5 1410 3507 75.5 1.80 2.3
Y100L-2 3 6 1558 3384 73.3 1.97 2.6
7 1704 3253 70 2.17 2.6
4.5 A 2900 1 1174 4603 71.2 2.07 2.5
Y112M-2 4 2 1397 4684 75 2.38 2.9
3 1616 4672 77 2.68 3.2
4 1839 4580 77.3 2.98 3.6
5 2062 4447 76.2 3.29 3.9
厨房排油烟风机选型设计及计算方法（带例题）
一、通风机基础知识
通风机是用于输送气体的机械，从能量的观点来 ，它是把原动机的机械能转变为气体能量的一种机械。通常把产生的压力小于或等于14700Pa以下者为通风机。按型式可分为：离心通风机、轴流通风机、混流通风机。

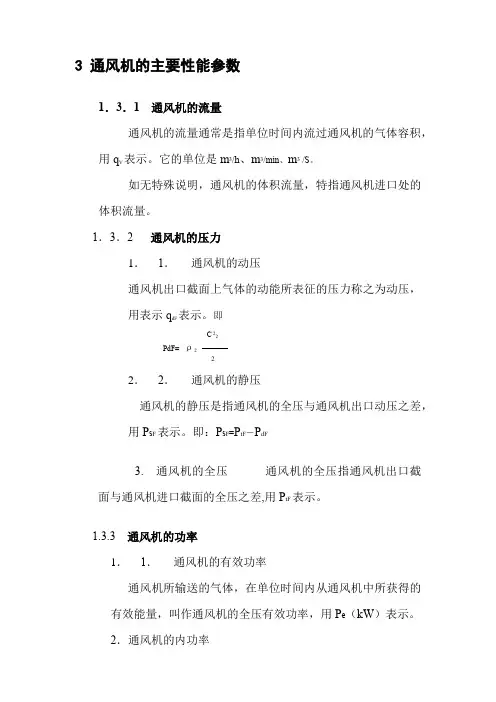

二、通风机的主要性能参数
流量、压力、转速 、功率及效率是表示通风机性能的主要参数，称为通风机的性能参数。
A.流量：单位时间内流经通风机的气体容积，称为流量（又称风量）。常用单位为m3/s（米3/秒）、m3/min（米3/分钟）、m3/h（米3/小时）。
B.压力：通风机的压力是指升压（相对于大气的压力），即气体在通风机内压力的升高值，或者说是通风机进出口处气体压力之差。它有静压、动压、全压之分。性能参数是指通风机的全压（它等于通风机出口与进口全压之差）。单拉为Pa（帕斯卡）。
C.转速 ：通风机转子旋转速度的快慢将直接影响通风机的流量、压力、效率。单位为每分钟转数即rpm。
D.轴功率：驱动通风机所需要的功率N称为轴功率，或者说是单位时间内传递给通风机轴有能量，单位为kw（千瓦）。
E.效率：通风机在把原动机的机械能传给气体的过程中，要克服各种损失，其中只有一部分是有用功。常用效率来反映损失的大小，效率高，即损失小。从不同的角度出发有不同效率。
三、风机与系统的匹配基本原理、常见问题及原因分析
1、系统：空气系统简单地说，包括风机及与其进口或出口或两者都连接的管路。较为复杂的空气系统包括风机、管网、空气控制调节风门、冷却管、加热管、过滤器、扩散器、消声器和导向叶片等。风机是本系内给气体以能量，用以克服其它部件的流动阻力的一个组成部分。 2、系统与风机匹配的基本原理：每个空气系统对气流都有一个流动阻力和附加阻力，如果已精确地确定系统阻力,并提供了理想的进出口工况；当空气系统设定一个流量QA时，那么选择风机时的压力就必须达到满足系统阻力的要求，当风机安装在系统时，风机所产生的全压的一部分即静压用于克服管网系统的阻力，全压的其余部分消耗在气流从管网出口时所具有的动能上；风机会产生设计流量QA。（如图1所示）。如果没有精确地计算系统阻力或进出口工况不理想，那么就不能得到理想的设计性能（如图2所示）；当系统阻力大于设计压力P时，风机的实际流量小于设计流量，达不设计要求；当系统阻力小于设计压力P时，风机的实际流量大于设计流量，超出设计要求；风机的电机会有超载运行的危险。
