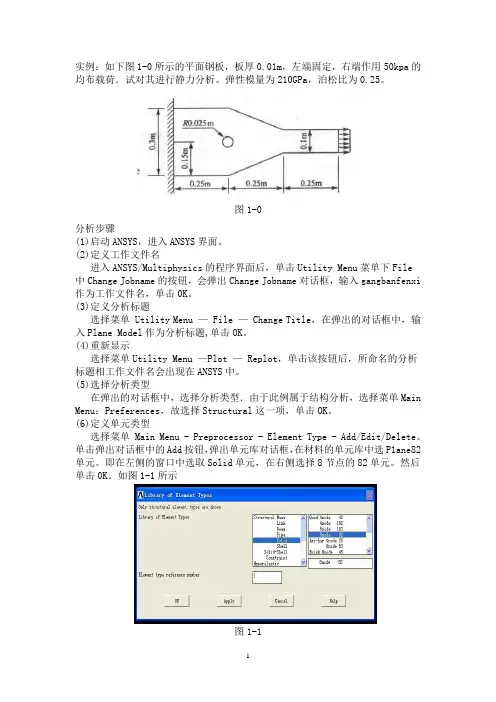

1 实例：如下图1-0所示的平面钢板，板厚0.01m，左端固定，右端作用50kpa的均布载荷．试对其进行静力分析。弹性模量为210GPa，泊松比为0.25。
图1-0
分析步骤
(1)启动ANSYS，进入ANSYS界面。
(2)定义工作文件名
进入ANSYS/Multiphysics的程序界面后，单击Utility Menu菜单下File中Change Jobname的按钮，会弹出Change Jobname对话框，输入gangbanfenxi作为工作文件名，单击0K。
(3)定义分析标题
选择菜单 Utility Menu — File — Change Title，在弹出的对话框中，输入Plane Model作为分析标题,单击OK。
(4)重新显示
选择菜单Utility Menu —Plot — Replot，单击该按钮后，所命名的分析标题相工作文件名会出现在ANSYS中。
(5)选择分析类型
在弹出的对话框中，选择分析类型．由于此例属于结构分析，选择菜单Main
Menu：Preferences，故选择Structural这一项，单击OK。
(6)定义单元类型
选择菜单 Main Menu - Preprocessor - Element Type - Add/Edit/Delete。单击弹出对话框中的Add按钮，弹出单元库对话框，在材料的单元库中选P1ane82单元。即在左侧的窗口中选取Solid单元，在右侧选择8节点的82单元。然后单击0K。如图1-1所示
图1-1 2 (7)设置单元属性
定义完单元类型后，Element Type对话框中的0ption按钮被激活，单击后弹出一个对话框，在Element behavior中选择Plane strs w／thk，在Extra
Element output中，选择Nodal stress。单击OK，最后单击close，关闭单元类型对话框。如图1-2所示
1、 ANSYS Workbench基本分析过程
1）几何建模技术
2）网格划分与有限元建模技术
3）施加载荷与求解过程
4）结果后处理技术
2、PRO/E导入DS的两种方法
1）从ANSYS Workbench中进入
打开Workbench→simulation→在geometry的下拉菜单下找到文件→ok
2）从PRO/E中系统中直接进入
在PRO/E中打开要分析的模型→点击ANSYS按钮→下拉菜单中找到Workbench进入→new
simulation→ok
3、鼠标的控制方法
左键用来选中实体，或对实体进行显示操作
左键的功能由 Graphics工具条进行控制，
用户可以选一项 (点、线、面、体) 或对视角进行控制 (转动、平动、放大或缩小)
选取模式可以为框选或点选
在单选模式下，点中拖拉左键可以多选
用ctrl 键加左键可以在单选模式下多选或反选
在框选模式下，从左到右拖拉，可选中框内实体
在框选模式下，从右到左拖拉，可选中框内实体，并同时选中与框搭接的实体
在选取模式下，中键转换视角
点击中键拖拉鼠标，可以转动模型
Shift加中键可以平移模型
中键滚轮可以对模型进行缩放
(这种情况下，用户不用总在图形窗口和模式转换工具条之间进行切换)
在图形窗口中点击右键一下，会出现常用菜单
点右键，同时拖动可以对关注的区域进行放大
点击右键一次，选择“ fit”可以使图形大小适合窗口显示
4、结构树为模型、材料、载荷和分析结果提供了一种很好的组织方式
5、结构树中每一个分支都有一个按钮和图标，下面是对一些图标的解释:
说明分支全部被定义
说明还有没有输入的数据
说明需要求解
说明还存在问题
“X” 说明被抑制（不能被求解）
说明体或零件被隐藏
说明当前项待求解
说明映射网格划分失败
以上前三项是重点
6、各个区域颜色表示的意思
白色区域: 显示当前输入的数据
ANSYS讲义求解步骤
解题步骤如下：
1.定义几何模型：首先，您需要使用ANSYS中的建模工具创建几何模型。您可以选择使用ANSYS的自带建模工具或导入其他CAD软件创建的模型。
2.网格划分：在模型定义完毕后，需要对几何模型进行网格划分。网格划分是将几何模型划分为有限元网格的过程，通过将模型分割成小的几何单元，如三角形或四边形，以便进行数值计算。ANSYS提供了多种网格划分工具，可以根据需要选择适合的方法。
3.材料属性定义：在进行有限元分析之前，您需要定义材料的属性。这些属性包括弹性模量、泊松比、密度等等。您可以从已有的材料数据库中选择合适的材料属性，并将其分配给相应的模型。
4.设置加载和边界条件：在模型和材料定义完毕后，您需要设置加载和边界条件。这些条件包括施加在模型上的力、压力、热源等。您还需要定义模型的边界条件，如约束条件和支撑条件。这些条件将直接影响分析的结果。
5.求解问题：在设置加载和边界条件后，您可以进行问题求解。ANSYS提供了多种求解方法，如静态求解、动态求解、热力求解等。您需要选择合适的求解方法，并设置求解器的参数。
6.结果分析：在问题求解完成后，您可以对结果进行分析。ANSYS提供了丰富的后处理工具，可以对结果进行可视化、剖析、动画演示等。您可以观察模型的应力、变形、温度等分布情况，并与设计要求进行比较。 7.优化设计：如果分析结果不符合要求，您可以根据分析结果进行设计优化。ANSYS提供了优化工具，可以帮助您自动调整设计参数以满足设计要求。
8.结果验证：最后，您需要对分析结果进行验证。这可以通过与实验数据进行对比或使用解析解进行比较来实现。如果结果与实验数据或解析解一致，那么此次ANSYS分析是可靠的。
以上是ANSYS的基本解题步骤。当然，实际操作中还涉及到参数设置、错误排除等细节。为了更好地使用ANSYS，建议您阅读ANSYS的官方文档或参加培训课程，以了解更多详细信息。使用者还要逐步熟悉软件的操作，掌握其技巧，才能更好地进行工程仿真分析。
ANSYS软件中常用的单元类型
一、单元
（1）link(杆)系列：
link1(2D)和link8(3D)用来模拟珩架，注意一根杆划一个单元。
link10用来模拟拉索，注意要加初应变，一根索可多分单元。
link180是link10的加强版，一般用来模拟拉索。
（2）beam(梁)系列：
beam3(2D)和beam4(3D)是经典欧拉梁单元，用来模拟框架中的梁柱，画弯据图用etab
读入smisc数据然后用plls命令。注意：虽然一根梁只划一个单元在单元两端也能得到正确
的弯矩图，但是要得到和结构力学书上的弯据图差不多的结果还需多分几段。该单元需要手
工在实常数中输入Iyy和Izz，注意方向。
beam44适合模拟薄壁的钢结构构件或者变截面的构件，可用"/eshape,1"显示单元形状。
beam188和beam189号称超级梁单元，基于铁木辛科梁理论，有诸多优点：考虑剪切
变形的影响，截面可设置多种材料，可用"/eshape,1"显示形状，截面惯性矩不用自己计算而
只需输入截面特征，可以考虑扭转效应，可以变截面（8.0以后），可以方便地把两个单元连
接处变成铰接（8.0以后，用ENDRELEASE命令）。缺点是：8.0版本之前beam188用的是
一次形函数，其精度远低于beam4等单元，一根梁必须多分几个单元。8.0之后可设置
“KEYOPT(3)=2”变成二次形函数，解决了这个问题。可见188单元已经很完善，建议使用。
beam189与beam188的区别是有3个结点，8.0版之前比beam188精度高，但因此建模较麻
烦，8.0版之后已无优势。
(3)shell(板壳)系列
shell41一般用来模拟膜。
shell63可针对一般的板壳，注意仅限弹性分析。它的塑性版本是shell43。加强版是
shell181（注意18*系列单元都是ansys后开发的单元，考虑了以前单元的优点和缺陷，因而
更完善），优点是：能实现shell41、shell63、shell43...的所有功能并比它们做的更好，偏置
