第一章 ANSYS的安装和配置

ANSYS程序包括两张光盘：一张是ANSYS经典产品安装盘，另一张是ANSYSWorkbench产品安装盘。本章以ANSYS10．0为例介绍ANSYS的安装、配置、启动及ANSYS的相关知识。

第一节 ANSYS的安装

一、安装ANSYS对系统的要求

安装ANSYS对计算机系统的要求如下。

1．硬件要求

①内存至少256M；

②采用显存不少于32M的显卡，分辨率至少为1024x768，色彩为真彩色32位：

③硬盘剩余空间至少2G；

④安装网卡，设置好TCP／IP协议，并且TCP／IP协议绑定到此网卡上。注意在TCP／1P协议中要设定计算机的hostname。

2．软件系统要求

操作系统为Windows2000或WindowsXP以上。

二、安装ANSYS前的准备工作

1．拷贝文件

先将安装光盘中MAGNITUDE文件夹拷入计算机中，如D：LMAGNITUDE，用Windows的记事本打开D：~IAGNITUDE文件夹中的ansys．dat文件，该文件的第一行内容为"SERVERhostOOOOO(30000001055”，把host改为你的计算机名，如1wm是我的主机名，则host改为Ivan。执行命令所有程序>附件，命令提示符进入DOS状态，键入1PCONFIG／ALL回车，所显示的physicaladdress即为网卡号，本例中计算机网卡的physicaladdress为000c6e10c8531055，则ansys．dat文件的第一行内容修改为“SERVERlwm000c6e10c8531055”，以原文件名存盘退出。

2．生成许可文件

运行D：\MAGNITUDE文件夹中的keygen．bat文件，生成license．dat，该文件就是ANSYS的许可文件，将它存放在指定目录下永久保存，本例中存放在D：LMAGNITUDE文件夹中。

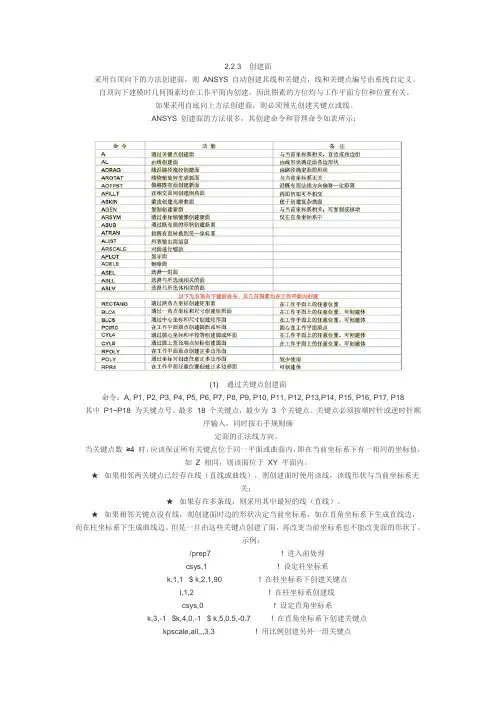

2.2.3 创建面

采用自顶向下的方法创建面，则 ANSYS 自动创建其线和关键点，线和关键点编号由系统自定义。

自顶向下建模时几何图素均在工作平面内创建，因此图素的方位均与工作平面方位和位置有关。

如果采用自底向上方法创建面，则必须预先创建关键点或线。

ANSYS 创建面的方法很多，其创建命令和管理命令如表所示：

(1) 通过关键点创建面

命令：A, P1, P2, P3, P4, P5, P6, P7, P8, P9, P10, P11, P12, P13,P14, P15, P16, P17, P18

其中 P1~P18 为关键点号。最多 18 个关键点，最少为 3 个关键点。关键点必须按顺时针或逆时针顺序输入，同时按右手规则确

定面的正法线方向。

当关键点数 ≥4 时，应该保证所有关键点位于同一平面或曲面内，即在当前坐标系下有一相同的坐标值，如 Z 相同，则该面位于 XY 平面内。

★ 如果相邻两关键点已经存在线（直线或曲线），则创建面时使用该线，该线形状与当前坐标系无关；

★ 如果存在多条线，则采用其中最短的线（直线）。

★ 如果相邻关键点没有线，则创建面时边的形状决定当前坐标系，如在直角坐标系下生成直线边，而在柱坐标系下生成曲线边。但是一旦由这些关键点创建了面，再改变当前坐标系也不能改变面的形状了。

示例：

/prep7 ! 进入前处理

csys,1 ! 设定柱坐标系

k,1,1 $ k,2,1,90 ! 在柱坐标系下创建关键点

l,1,2 ! 在柱坐标系创建线

 Ansys_workbench学习系列教程

电工参数仿真计算三部曲之一

回路阻值仿真计算

技能点：

 如何应用Fill、Suppress功能；

 如何在Electric项目中加载电流、电压 ；

 如何在DM中简化模型；

 如何自定义后处理结果；

知识点：

 认识电阻、电阻率、电导；

 认识电阻检测工具；

 理解回路电阻的应用；

1 Ansys Workbench 系列学习教程 回路阻值仿真计算案例

 目录

一.背景简介

二.案例分析之模型导入

三.案例分析之有限元分析模型

四.案例分析之激励和边界条件加载

五.案例分析之计算求解

六.案例分析之计算结果后处理

七.案例分析之所用3D模型

2 Ansys Workbench 系列学习教程 回路阻值仿真计算案例

0 引言 一 背景介绍

在这章中，你将认识到如下几种物理现象，并学习几个物理定义，同时了解到哪些现实产品中用到了这些专业知识：

 电阻、电阻率  电阻定量计算  测试设备  专业知识应用

3

 Ansys Workbench 系列学习教程 回路阻值仿真计算案例 我们知道电工设备种类繁多，涉及发电设备、输变电设备、用电设备及电力电子设备

等，但万变不离其中，所有这些设备都基于电磁能原理，离不开下边三个基本物理量的描

述：电阻，电容和电感。他们分别描述了电工设备的不同种类属性，这对我们后面的静电场

仿真计算还是涡流场磁通密度的计算，亦或直流电场计算都有重要影响，本期介绍第一个主

题： 电阻。

1 电阻

电阻就是导体对电流的阻碍作用。这种阻碍作用直接体现为电位差，最终转化为热来体

现，所有的电工设备都有电阻，这是由材料的物理属性所决定的，只是不同材料的阻碍作用

是不同的，即电阻率是不同的。

电阻用下式可定量描述：

（1）

式中，R为导体的电阻，Ω。

L为导体长度，m。

S为导体横截面S，m2。

ρ为导体材料的电阻率，Ω/m，反映材料导电性能，受温度变化的影响，用下式描述

ANSYS_初级培训教程

ANSYS 初级培训教程

在工程领域，ANSYS 软件是一款功能强大的工具，广泛应用于结构力学、流体力学、热传递等多个方面。对于初学者来说，掌握

ANSYS 的基本操作和应用是十分重要的。本教程将为您提供一个全面的 ANSYS 初级培训，帮助您快速入门并掌握其基本功能。

一、ANSYS 软件简介

ANSYS 是一款大型通用有限元分析软件，它能够模拟各种物理场的行为，帮助工程师和科研人员预测产品或结构在不同条件下的性能和行为。ANSYS 具有强大的建模能力、求解器和后处理功能，可以处理复杂的几何形状和多种物理现象的耦合问题。

二、安装与启动

首先，您需要获取 ANSYS 软件的安装包，并按照安装向导进行安装。安装过程中需要注意选择合适的组件和模块，根据您的需求进行定制。

安装完成后，在桌面上会出现 ANSYS 的快捷方式图标。双击图标即可启动软件。

三、用户界面 当您启动 ANSYS 后，会看到其用户界面。界面主要包括菜单栏、工具栏、图形窗口、输出窗口等部分。

菜单栏包含了各种功能命令，如文件操作、建模、求解、后处理等。工具栏提供了一些常用命令的快捷按钮，方便您快速操作。图形窗口用于显示模型和结果，输出窗口则会显示软件的运行信息和错误提示。

四、建模

1、 几何建模

ANSYS 提供了多种建模方法，您可以直接在软件中创建简单的几何形状，如长方体、圆柱体、球体等。也可以导入其他 CAD 软件创建的几何模型。

2、 网格划分

网格划分是将几何模型离散为有限个单元的过程。ANSYS 提供了自动网格划分和手动网格划分两种方式。对于简单模型，自动网格划分通常能够满足要求。但对于复杂模型，可能需要手动调整网格参数以获得更好的精度。

五、加载与边界条件

在进行分析之前，需要为模型施加荷载和边界条件。荷载可以是力、压力、温度等，边界条件可以是固定约束、位移约束等。

加载和边界条件的设置要根据实际情况进行合理的假设和简化，以确保分析结果的准确性和可靠性。 六、求解
