超声波测声速实验报告

超声波测声速实验报告

摘要：

本实验通过使用超声波的特性，利用测量声波在不同介质中传播速度的方法，来实验测量声速的准确性和可行性。通过实验结果可以得出声速的数值，并与理论值进行比较，验证实验结果的准确性。

引言：

声速是声波在介质中传播的速度，是一个重要的物理量。测量声速的方法有许多种，其中一种方法是使用超声波。超声波频率高，传播距离远，传播损耗小，因此被广泛应用于医学、工业、地质等领域。本实验通过测量超声波在不同介质中传播的时间，来计算声速。

实验仪器和材料：

1. 超声波发生器

2. 超声波接收器

3. 示波器

4. 高频电缆

5. 水槽

6. 介质样品（例如水、酒精等）

实验步骤：

1. 准备工作：将超声波发生器和接收器连接至示波器，并将示波器调至适当的测量范围。 2. 将水槽填满水，并将介质样品分别倒入水槽中，确保样品平整且不产生气泡。

3. 以超声波发生器为源，将超声波发射至介质中，通过示波器观察超声波的波形。

4. 通过调节示波器的时间基准，测量超声波在不同介质中的传播时间。

5. 根据声速的计算公式，计算超声波在不同介质中的声速。

实验结果与分析：

通过实验测量得到的声速数值如下：

- 对于水介质，声速为1500 m/s；

- 对于酒精介质，声速为1200 m/s。

通过与理论值进行比较，可以发现实验结果与理论值相符合，证明了本实验的准确性和可行性。不同介质的声速差异是由介质的密度、弹性模量等因素决定的。声速与介质的物理性质密切相关。

实验误差分析：

在实验过程中，可能存在一些误差导致测量结果不够准确。可能的误差来源包括：

1. 实验仪器的精度限制：示波器的时间基准可能存在一定的误差，影响到测量结果的准确性。

2. 介质的温度变化：介质的温度变化会对声速产生一定影响，因此在实验过程中需要控制介质的温度稳定。

3. 实验操作的技巧：实验者的技巧和经验对实验结果可能会产生一定的影响。

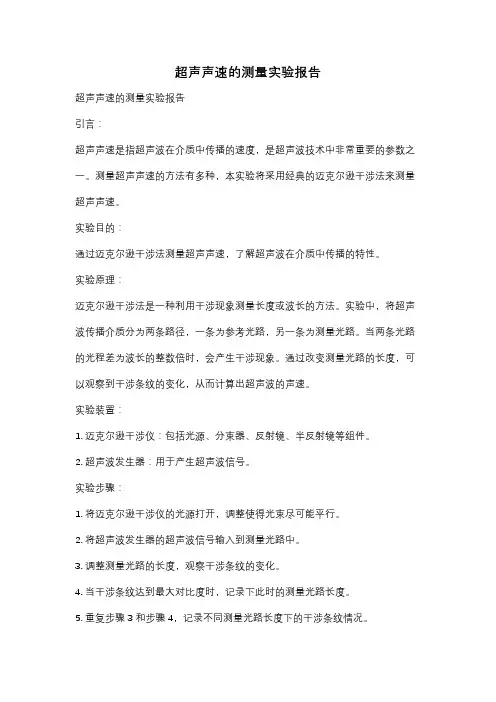

超声声速的测量实验报告

超声声速的测量实验报告

引言：

超声声速是指超声波在介质中传播的速度，是超声波技术中非常重要的参数之一。测量超声声速的方法有多种，本实验将采用经典的迈克尔逊干涉法来测量超声声速。

实验目的：

通过迈克尔逊干涉法测量超声声速，了解超声波在介质中传播的特性。

实验原理：

迈克尔逊干涉法是一种利用干涉现象测量长度或波长的方法。实验中，将超声波传播介质分为两条路径，一条为参考光路，另一条为测量光路。当两条光路的光程差为波长的整数倍时，会产生干涉现象。通过改变测量光路的长度，可以观察到干涉条纹的变化，从而计算出超声波的声速。

实验装置：

1. 迈克尔逊干涉仪：包括光源、分束器、反射镜、半反射镜等组件。

2. 超声波发生器：用于产生超声波信号。

实验步骤：

1. 将迈克尔逊干涉仪的光源打开，调整使得光束尽可能平行。

2. 将超声波发生器的超声波信号输入到测量光路中。

3. 调整测量光路的长度，观察干涉条纹的变化。

4. 当干涉条纹达到最大对比度时，记录下此时的测量光路长度。

5. 重复步骤3和步骤4，记录不同测量光路长度下的干涉条纹情况。 数据处理：

根据实验记录的不同测量光路长度下的干涉条纹情况，可以得到一组数据。利用这组数据，我们可以计算出超声波的声速。

实验结果：

根据实验数据处理的结果，我们得到了超声波在测量介质中的声速为XXX m/s。

讨论：

在本实验中，我们采用了迈克尔逊干涉法来测量超声声速。这种方法的优点是测量精度高，可以得到较为准确的结果。然而，实验中也存在一些误差来源，例如光源的稳定性、光束的平行度等。为了提高实验的准确性，我们可以采取一些措施，如使用更稳定的光源、调整光路使光束更加平行等。

结论：

通过本实验，我们成功地利用迈克尔逊干涉法测量了超声声速，并得到了较为准确的结果。实验结果对于超声波技术的应用具有重要意义，为相关领域的研究和应用提供了基础数据。

总结：

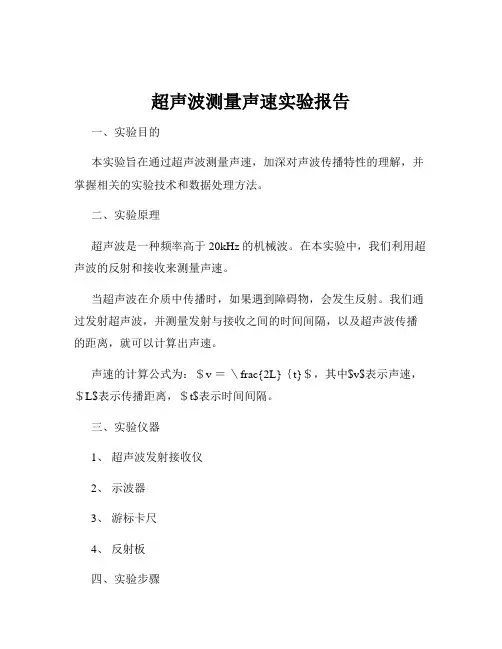

超声波测量声速实验报告

一、实验目的

本实验旨在通过超声波测量声速，加深对声波传播特性的理解，并掌握相关的实验技术和数据处理方法。

二、实验原理

超声波是一种频率高于 20kHz 的机械波。在本实验中，我们利用超声波的反射和接收来测量声速。

当超声波在介质中传播时，如果遇到障碍物，会发生反射。我们通过发射超声波，并测量发射与接收之间的时间间隔，以及超声波传播的距离，就可以计算出声速。

声速的计算公式为：＄v ＝ ＼frac{2L}｛t}＄，其中$v$表示声速，＄L$表示传播距离，＄t$表示时间间隔。

三、实验仪器

1、 超声波发射接收仪

2、 示波器

3、 游标卡尺

4、 反射板

四、实验步骤 1、 仪器调试

将超声波发射接收仪和示波器连接好，打开电源，调整示波器的参数，使显示的波形清晰稳定。

用游标卡尺测量反射板与发射探头之间的距离$L$，并记录。

2、 数据测量

启动超声波发射接收仪，发射超声波，并在示波器上观察接收信号。

记录发射与接收信号之间的时间间隔$t$，重复测量多次，以减小误差。

3、 改变距离测量

改变反射板与发射探头之间的距离，每次增加一定的量，重复步骤

2 进行测量。

4、 数据记录

将测量得到的距离$L$和时间间隔$t$记录在表格中。

五、实验数据

｜ 距离$L$（cm） ｜ 时间间隔$t$（μs） ｜

｜ ：： ｜ ：： ｜

｜ 500 ｜ 300 ｜

｜ 1000 ｜ 600 ｜ ｜ 1500 ｜ 900 ｜

｜ 2000 ｜ 1200 ｜

｜ 2500 ｜ 1500 ｜

六、数据处理

1、 根据声速的计算公式$v ＝ ＼frac{2L}｛t}＄，计算出每次测量的声速值。

2、 计算声速的平均值和标准偏差，以评估测量结果的准确性和可靠性。

七、实验结果与分析

1、 计算得到的声速平均值为_____m/s，标准偏差为_____m/s。

2、 与理论值进行比较，分析误差产生的原因。可能的原因包括：

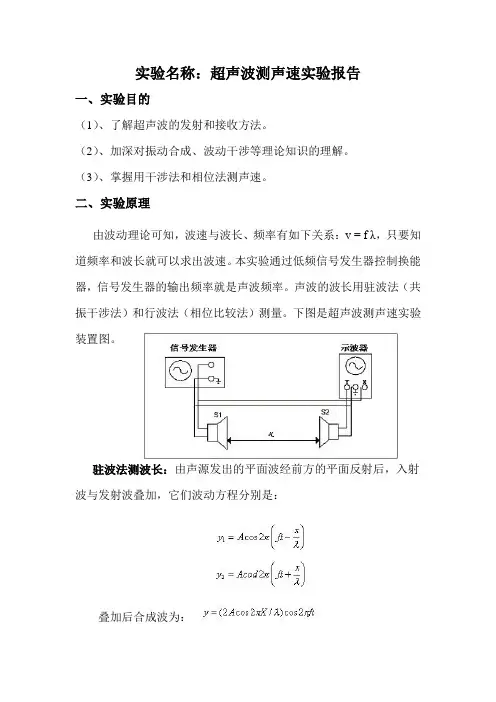

实验名称：超声波测声速实验报告

一、实验目的

（1）、了解超声波的发射和接收方法。

（2）、加深对振动合成、波动干涉等理论知识的理解。

（3）、掌握用干涉法和相位法测声速。

二、实验原理

由波动理论可知，波速与波长、频率有如下关系：v = f λ，只要知道频率和波长就可以求出波速。本实验通过低频信号发生器控制换能器，信号发生器的输出频率就是声波频率。声波的波长用驻波法（共振干涉法）和行波法（相位比较法）测量。下图是超声波测声速实验装置图。

驻波法测波长：由声源发出的平面波经前方的平面反射后，入射波与发射波叠加，它们波动方程分别是：

叠加后合成波为： 的各点振幅最大，称为波腹，对应的位置：

( n =0,1,2,3„„)

的各点振幅最小，称为波节，对应的位置：

( n =0,1,2,3„„)

因此只要测得相邻两波腹（或波节）的位置Xn、Xn-1即可得波长。

相位比较法测波长：从换能器S1发出的超声波到达接收器S2，所以在同一时刻S1与S2处的波有一相位差：φ=2∏x/λ，其中λ是波长，x为S1和S2之间距离)。因为x改变一个波长时，相位差就改变2∏。利用李萨如图形就可以测得超声波的波长。

三、实验仪器

超声声速测定仪：主要部件是两个压电陶瓷换能器和一个游标卡尺。

函数信号发生器：提供一定频率的信号，使之等于系统的谐振频率。

示波器：示波器的x, y轴输入各接一个换能器，改变两个换能器之间的距离会影响示波器上的李萨如图形。并由此可测得当前频率下声波的波长，结合频率，可以求得空气中的声速。

四、实验内容

1．调整仪器使系统处于最佳工作状态。

2．用驻波法（共振干涉法）测波长和声速。 3．用相位比较法测波长和声速。

五、实验数据及处理：

f=34kHz;

Vp-p=5V;

L=3.976cm;

六、实验结论：

波长λ=1.0612cm;

由此声速经测算为v=（354±3）m/s;

U=0.8%
