超声波的声速测量实验报告

湖南湘维机电设备制造安装公司

超声波检测报告

设备名称： 3号发电机

设备规格： 4000KW 委托单位： 麻阳锦和电站

2013年11月

湖南湘维机电设备制造安装公司

超声波检测报告

委托单位：麻阳锦和电站 报告编号：UT013-11-1

工件名称 3号机主轴 工件编号 — 工件材质 35#

工件规格 Φ300/Φ80mm 热处理状况 热处理 表面状况 机加工

仪器型号 PXUT-350 探头型号 2.5P/Φ14 试块型号 CSI-4

检测标准 JB/T4730.3 检测方法 纵波检测 检测灵敏度 Φ2平底孔

扫描调节 深度1:1 检测时机 在 用 耦合剂 油

序号 缺陷

编号 缺陷指示

深度(mm) 缺陷指示

长度(mm) 缺陷当量

(dB) 缺 陷

性 质 评 定

级 别

1 F1 34～50 15 Φ4+14 裂纹类 Ⅳ

2 F2 36 30 Φ4+16 裂纹类 Ⅳ

3 F3 15～30 35 Φ4+13 裂纹类 Ⅳ

4 F4 32 20 Φ4+12 裂纹类 Ⅳ

5 F5 50 20 Φ4+12 裂纹类 Ⅳ

6 F6 39 12 Φ4+15 裂纹类 Ⅳ

7 F7 50 15 Φ4+13 裂纹类 Ⅳ

8 F8 15～25 8 Φ4+15 裂纹类 Ⅳ

9 F9 60 12 Φ4+14 裂纹类 Ⅳ

10 以下空白

11

12

13

14

检测部位示意图 见附图

备 注 1、本报告只对所检测部位检测结果负责。

2、本报告为单项检测报告，不对所检测设备下总体结论。

检测人员（资格）：

UT-Ⅱ

2013年11月10日 复核人员（资格）：

UT-Ⅱ

2013年11月10日

无损检测专用章

超声波的声速测量实验报告

超声波的声速测量实验报告

引言：

超声波是一种频率高于人耳可听到的声波。它在许多领域中有着广泛的应用，如医学、工业、测量等。本实验旨在通过测量超声波在不同介质中的传播速度，探究声速与介质性质之间的关系。

实验目的：

1. 了解超声波的基本特性和传播规律；

2. 掌握超声波声速的测量方法；

3. 研究不同介质对超声波传播速度的影响。

实验装置与材料：

1. 超声波发生器

2. 超声波接收器

3. 信号发生器

4. 水槽

5. 不同介质样品（如水、玻璃、金属等）

6. 计时器

7. 数据记录表

实验步骤：

1. 将超声波发生器和接收器固定在水槽的两侧，使其距离相等，并与信号发生器相连。

2. 将水槽中注满水，并调整信号发生器的频率，使得超声波在水中传播。 3. 启动计时器，记录超声波从发生器到接收器的传播时间。

4. 重复步骤2和3，分别使用不同介质样品（如玻璃、金属）替代水，记录传播时间。

实验结果与分析：

通过多次实验测量，我们得到了不同介质中超声波传播的时间数据。根据声波传播的基本原理，我们可以计算出声速。根据实验数据，我们可以得出以下结论：

1. 不同介质对超声波传播速度有显著影响。在水中，超声波传播速度较快；而在玻璃和金属等固体介质中，传播速度明显更快。

2. 这是因为声速与介质的密度和弹性模量有关。在固体介质中，原子或分子之间的相互作用力较大，导致声速较高；而在液体介质中，分子之间的相互作用力较弱，导致声速较低。

3. 此外，超声波在不同介质中的传播路径也会受到影响。在液体中，超声波的传播路径相对较直，而在固体中，由于晶格结构的存在，超声波会发生折射和反射，导致传播路径变化，进而影响传播速度。

实验误差与改进：

在实验过程中，可能存在一些误差，如仪器误差、操作误差等。为减小误差，我们可以采取以下措施：

1. 保持实验环境稳定，避免温度和湿度等因素对实验结果的影响。

.. .. ..

..

. 学习参考 .

实验报告：声速的测量

.. .. ..

..

. 学习参考 . 实验报告 声速的测量

【实验项目】

1.用共振干涉法测量空气中的声速

2.用相位比较法测量空气中的声速

3.时差法测量介质中的声速；

4.用反射法测量挡板的距离

【实验仪器】

声速测量仪、FD-SV-D超声波测距综合试验仪、示波器

【实验原理】

由于超声波具有波长短，易于定向发射、易被反射等优点。在超声波段进行 声速测量的优点还在于超声波的波长短，可以在短距离较精确的测出声速。 超声波的发射和接收一般通过电磁振动与机械振动的相互转换来实现，最常见的方法是利用压电效应和磁致伸缩效应来实现的。本实验采用的是压电陶瓷制 成的换能器(探头)，这种压电陶瓷可以在机械振动与交流电压之间双向换能。

声波的传播速度v与其频率和波长的关系为：

vf (1)

由(1)式可知，测得声波的频率和波长，就可以得到声速。同样，传播速度亦可用

/vLt

表示，若测得声波传播所经过的距离L和传播时间t，也可获得声速。 .. .. ..

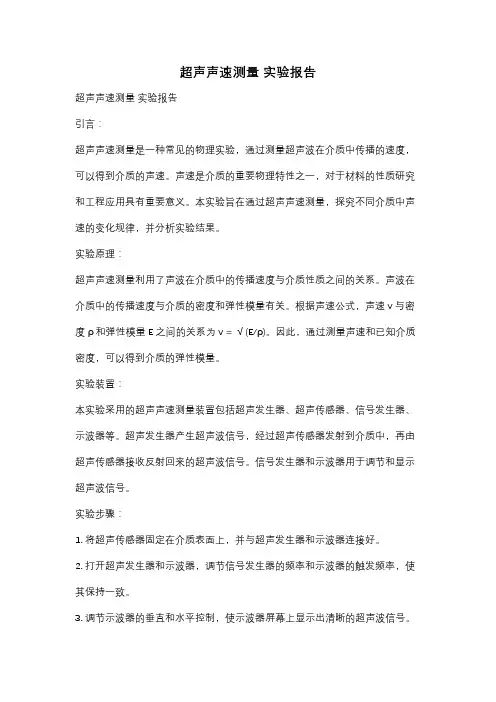

超声声速测量 实验报告

超声声速测量 实验报告

引言：

超声声速测量是一种常见的物理实验，通过测量超声波在介质中传播的速度，可以得到介质的声速。声速是介质的重要物理特性之一，对于材料的性质研究和工程应用具有重要意义。本实验旨在通过超声声速测量，探究不同介质中声速的变化规律，并分析实验结果。

实验原理：

超声声速测量利用了声波在介质中的传播速度与介质性质之间的关系。声波在介质中的传播速度与介质的密度和弹性模量有关。根据声速公式，声速v与密度ρ和弹性模量E之间的关系为v = √(E/ρ)。因此，通过测量声速和已知介质密度，可以得到介质的弹性模量。

实验装置：

本实验采用的超声声速测量装置包括超声发生器、超声传感器、信号发生器、示波器等。超声发生器产生超声波信号，经过超声传感器发射到介质中，再由超声传感器接收反射回来的超声波信号。信号发生器和示波器用于调节和显示超声波信号。

实验步骤：

1. 将超声传感器固定在介质表面上，并与超声发生器和示波器连接好。

2. 打开超声发生器和示波器，调节信号发生器的频率和示波器的触发频率，使其保持一致。

3. 调节示波器的垂直和水平控制，使示波器屏幕上显示出清晰的超声波信号。 4. 测量超声波在不同介质中的传播时间，记录下每次测量的结果。

5. 根据测量结果计算出不同介质的声速，并进行数据分析。

实验结果：

通过实验测量得到了不同介质中声速的数据，并进行了统计和分析。结果表明，声速与介质的物理性质密切相关。在相同条件下，固体的声速通常高于液体，而液体的声速又高于气体。这是因为固体分子之间的相互作用力较大，导致声波传播速度较快。

此外，实验结果还显示了不同介质中声速的差异。在相同类型的介质中，声速也会因为不同的材料而有所差异。例如，在同一种液体中，若更换不同的溶液，其声速也会有所变化。这是因为不同溶液的密度和弹性模量不同，导致声速也有所差异。

实验讨论：

通过本次实验，我们深入了解了超声声速测量的原理和方法，同时也认识到了声速与介质性质之间的密切关系。在实际应用中，超声声速测量可以广泛应用于材料科学、地质勘探、医学诊断等领域。例如，通过测量材料中的声速，可以判断材料的质量和结构；通过测量地下岩石中的声速，可以确定地质构造和矿藏分布；通过测量人体组织中的声速，可以诊断疾病和评估治疗效果。
