JP柜出厂检验记录

断路器类

P187/P

188ANM2LC 剩余电流保护断路器

NM2LC剩余电流动作断路器是具有剩余电流保护继电器、塑壳断路器于一体并具有

过载保护、短路保护、过压保护、欠压保护、缺相保护、错相保护、断零保护、浪涌保

护、自动重合闸、通讯功能的综合智能化剩余电流动作断路器。适用于配电变压器低压侧

三相四线中性点直接接地(TT)的低压电网，用来对人身触电危险提供间接接触保护，也可

对线路或用电设备的接地故障、过电流、短路、欠电压、过电压、缺相和电源侧断零线等

进行保护。

一体式剩余电流动作断路器具有体积小、安装使用方便、动作值固定分档可调、操作

简单等特点，能适用各地用户、各种环境需求，特别适合国家城农网JP柜改造或新建项目。

3.1 环境温度：除满足-5℃~+40℃国标要求的温度范围外，还可在-25℃~+70℃等极限

环境温度下可靠运行。

3.2 最高温度为 40℃时，空气的相对湿度不超过50%,最湿月的月平均最低温度不超过

25℃时，该月的月平均最大相对湿度不超过90%，日平均最大相对湿度不超过95%，

并考虑到因温度变化发生在产品表面上的凝露。

3.3 安装地点的海拔不超过2000 米，在高海拔地区应降容使用，建议每升高海拔1000米，

降低容量10%。

3.4 污染等级：3级

3.5 安装类别：Ⅲ

3.6 安装场所的外磁场在任何方向不超过地磁场的5倍；无爆炸性、腐蚀性气体；无雨雪侵袭；

干燥、通风。3 正常工作条件和安装条件

4 特点

4.1 多功能：具有长延时、短延时和瞬时三段保护以及剩余电流保护功能外，还具有过

压保护、欠压保护、缺相保护、错相保护、断零保护、浪涌保护、自动重合闸、通

讯等功能。可显示额定电流、负荷电流、三相电源电压、剩余电流整定值、电网剩

余动作电流等参数；可进行跳闸类型（剩余电流、闭锁、过载、欠压、过压、缺相）

识别、显示，并可存储、查询、删除。

4.2 小体积：集剩余电流保护、过电流保护、自动重合闸功能于一体，体积小、功能全，

成套电气有限公司

JP柜出厂检验报告

产品名称 规格(kvar） 出厂编号

检验项目 检 查 内 容 检验结果

一般检查 1元器件规格型号正确、无损坏;安装牢固可靠；整齐美观

2 母线和二次线走线美观,连接牢固

3相序颜色、标识正确、清晰

4接地正确、标志清晰

机械操作

电气操作 手动操作机构，都应操作50次以上而无异常现象出现。

通85％和110%额定电压，操作5次，动作和显示正常。

保护电路

连 续 性 目测无有保护电路连接性措施

主接地点与仪表门锁 ≤100mΩ

主接地点与前门锁 ≤100mΩ

主接地点与后上门锁 ≤100mΩ

主接地点与后下门锁 ≤100mΩ

主接地点与电容器固定点 ≤100mΩ

电气间隙 ≥10mm

爬电距离 ≥14mm

绝缘电阻 主回路间、主回路对地、辅助回路对地绝缘电阻不低于1kΩ/V

介电强度 1 带电部件与裸露导电部件

2 每个极与连接到裸露导电部件上的其他所有极 1890V 6秒 3不与主回路连接的辅助回路与框架 1500V 6秒

4带电部件与金属薄包裹的操作手柄 2835V 6秒

过电压保护 控制器过电压保护设定110％额定电压，在主回路通1.1~1。2倍额定电压，控制器在60s内应将电容全部切除

防护等级 防护等级为IP44，用直径1mm的圆棒，不能进入壳内。

检验结论：

□经过检验符合GB7251。1-2013/IEC 61439—1：2011标准,准予出厂

□经过检验不符合GB7251.1-2013/IEC 61439-1：2011标准，不准予出厂

检验员： 检验日期： 检验合格章：

实用文档

. 河南省电力公司农网400VJP柜技术标准

1 范围

1.1 本标准规定了400V 户外农网配电箱柜和机井通电台区配电箱的使用条件、性能参数、技术要求、试验要求、标志、包装、运输和贮存等方面内容。

1.2 本标准适用于交流频率50Hz，额定电压为400V农村电网中，安装于容量为315kVA及以下变压器端，具备计量、测量、控制、保护、电能分配、动态无功补偿等功能为一体的户外低压配电箱。型号为XZW-100、200、315KVA。

2 标准性引用文件

以下文件中的条款通过本标准的引用而成为本标准的条款。其最新版本适用于本标准。

GB4208-2021 外壳防保护等级〔IP代码〕〔IEC 60529-2001，IDT〕

GB7251-2005 低压成套开关设备和控制设备

GB/T 15576-1995 低压无功功率静态补偿装置总技术条件

DL/T 842-2003 低压并联电容器装置使用技术条件

GB/T 12747 自愈式低压并联电容器

GB/T 1208 电流互感器

DL/T 725-2000 电力用电流互感器订货技术条件

GB/T 7251-2006 低压成套开关设备

GB/T 3793 电控设备第二局部分装有电子器件的电控设备

GB/T 2681 电工成套装置中导线颜色

GB/T 2682 电工成套装置中的指标灯和按钮颜色

GB/T 5585.1-2005 电工用铝、铝及其合金母线

GB1497-85 低压电器根本标准

GB9466 低压成套开关设备根本实验方法

DL/T 620 交流电气装置的过电压保护和绝缘配合

GB7251.1-2005 低压成套开关设备与控制设备

GB13955-2005 剩余电流动作保护装置安装和运行

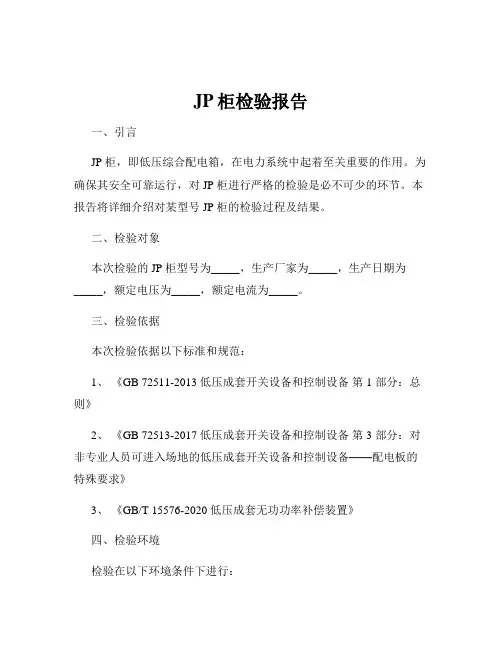

JP柜检验报告

一、引言

JP 柜，即低压综合配电箱，在电力系统中起着至关重要的作用。为确保其安全可靠运行，对 JP 柜进行严格的检验是必不可少的环节。本报告将详细介绍对某型号 JP 柜的检验过程及结果。

二、检验对象

本次检验的 JP 柜型号为_____，生产厂家为_____，生产日期为_____，额定电压为_____，额定电流为_____。

三、检验依据

本次检验依据以下标准和规范：

1、 《GB 72511-2013 低压成套开关设备和控制设备 第 1 部分：总则》

2、 《GB 72513-2017 低压成套开关设备和控制设备 第 3 部分：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求》

3、 《GB/T 15576-2020 低压成套无功功率补偿装置》

四、检验环境

检验在以下环境条件下进行： 1、 温度：＿____℃

2、 相对湿度：＿____%

3、 大气压力：＿____kPa

五、检验设备

本次检验所使用的主要设备包括：

1、 耐压测试仪：型号_____，精度_____。

2、 接地电阻测试仪：型号_____，精度_____。

3、 兆欧表：型号_____，精度_____。

4、 万用表：型号_____，精度_____。

5、 游标卡尺：型号_____，精度_____。

六、外观检查

1、 柜体结构

柜体外观平整，无明显变形、划痕和锈蚀。

柜门开关灵活，门锁牢固可靠。

柜体的防护等级符合设计要求。

2、 标识与铭牌

铭牌内容清晰、完整，包括产品型号、规格、额定电压、额定电流、生产日期、生产厂家等信息。 操作标识、警示标识齐全、清晰。

七、电气性能检验

1、 绝缘电阻测试

对主回路相间、相对地的绝缘电阻进行测量，结果均大于_____MΩ，符合标准要求。

2、 耐压试验

对主回路相间、相对地施加规定的工频耐压值，历时_____s，未发生击穿和闪络现象，试验合格。
