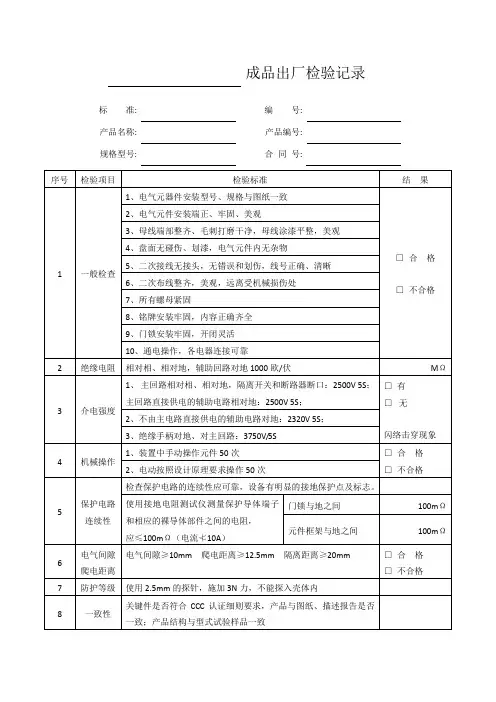

电气柜成品出厂检验记录

成品出厂检验记录

标 准: 编 号:

产品名称: 产品编号:

规格型号: 合 同 号:

序号 检验项目 检验标准 结 果

1 一般检查 1、电气元器件安装型号、规格与图纸一致

□ 合 格

□ 不合格 2、电气元件安装端正、牢固、美观

3、母线端部整齐、毛刺打磨干净，母线涂漆平整，美观

4、盘面无碰伤、划漆，电气元件内无杂物

5、二次接线无接头，无错误和划伤，线号正确、清晰

6、二次布线整齐，美观，远离受机械损伤处

7、所有螺母紧固

8、铭牌安装牢固，内容正确齐全

9、门锁安装牢固，开闭灵活

10、通电操作，各电器连接可靠

2 绝缘电阻 相对相、相对地，辅助回路对地1000欧/伏 MΩ

3 介电强度 1、 主回路相对相、相对地，隔离开关和断路器断口：2500V 5S；

主回路直接供电的辅助电路相对地：2500V 5S； □ 有

□ 无

闪络击穿现象 2、不由主电路直接供电的辅助电路对地：2320V 5S；

3、绝缘手柄对地、对主回路：3750V/5S

4 机械操作 1、装置中手动操作元件50次 □ 合 格

□ 不合格 2、电动按照设计原理要求操作50次

5 保护电路连续性 检查保护电路的连续性应可靠，设备有明显的接地保护点及标志。

使用接地电阻测试仪测量保护导体端子和相应的裸导体部件之间的电阻，

应≤100mΩ（电流≮10A） 门锁与地之间 100mΩ

元件框架与地之间 100mΩ

6 电气间隙

爬电距离 电气间隙≥10mm 爬电距离≥12.5mm 隔离距离≥20mm □ 合 格

□ 不合格

7 防护等级 使用2.5mm的探针，施加3N力，不能探入壳体内

8 一致性 关键件是否符合CCC认证细则要求，产品与图纸、描述报告是否一致；产品结构与型式试验样品一致 结论：只有全部项目检验合格，该产品的出厂检验才合格 □ 合 格

□ 不合格

质检员： （签章） 年 月 日

编号: Q/DF.B.11.41-12

高 压 柜 出 厂 检 验 报 告

订货单位:

产品名称:

型 号:

产品编号:

合 同 号:

报 告:

校 核:

审 定:

上 海 XX（ 集 团） 有 限 公 司

报告日期 年 月 日

固定式高压开关柜出厂检验报告

编号:

Q/DF.B.11.41-12

No 1

产品名称 型号规格 产品编号 合同号

本产品根据GB3906标准和本产品技术条件, 试验大纲要求, 出厂前作如下检查、试验：

一, 一般检查:

序号 检 查 项 目 技 术 要 求 记录及结论

1 框架结构 应符合图纸及工艺要求

2 表面喷涂及电镀 应符合图纸及工艺要求

3 元件装配 应符合图纸及工艺要求

4 辅助回路配线 应符合图纸及工艺要求

5 母线装配 应符合图纸及工艺要求

6 主回路电气间隙及爬电距离 电气间隙≥125mm

7 辅助回路电气间隙及爬电距离 电气间隙≥4mm 爬电距离≥6mm

二,机械、电气操作试验:

序号 试 验 项 目 技 术 要 求 记录及结论

1 手动分、合断路器2次 分闸可靠, 合闸正常, 辅助开关调整正确

2 二次回路通电动作试验 施加控制电压DC220V,二次回路通电动作正常

3 以额定操作电压分、合各5次 应能顺利分,合无异常现象

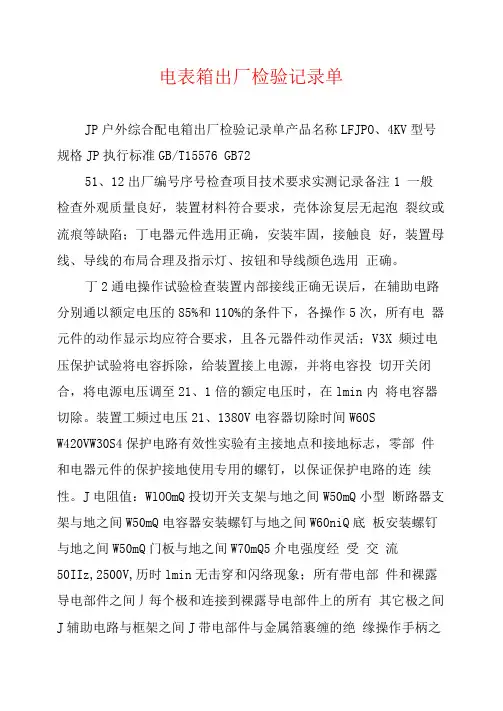

电表箱出厂检验记录单

JP户外综合配电箱出厂检验记录单产品名称LFJPO、4KV型号

规格JP执行标准GB/T15576 GB72

51、12出厂编号序号检查项目技术要求实测记录备注1 一般检查外观质量良好，装置材料符合要求，壳体涂复层无起泡 裂纹或流痕等缺陷；丁电器元件选用正确，安装牢固，接触良 好，装置母线、导线的布局合理及指示灯、按钮和导线颜色选用 正确。

丁2通电操作试验检查装置内部接线正确无误后，在辅助电路

分别通以额定电压的85%和110%的条件下，各操作5次，所有电 器元件的动作显示均应符合要求，且各元器件动作灵活；V3X 频过电压保护试验将电容拆除，给装置接上电源，并将电容投 切开关闭合，将电源电压调至21、1倍的额定电压时，在lmin内 将电容器切除。装置工频过电压21、1380V电容器切除时间W60S

W420VW30S4保护电路有效性实验有主接地点和接地标志，零部 件和电器元件的保护接地使用专用的螺钉，以保证保护电路的连 续性。J电阻值：WlOOmQ投切开关支架与地之间W50mQ小型 断路器支架与地之间W50mQ电容器安装螺钉与地之间W60niQ底 板安装螺钉与地之间W50mQ门板与地之间W70mQ5介电强度经 受 交 流50IIz,2500V,历时lmin无击穿和闪络现象；所有带电部 件和裸露导电部件之间丿每个极和连接到裸露导电部件上的所有 其它极之间J辅助电路与框架之间J带电部件与金属箔裹缠的绝 缘操作手柄之间（3、75KV） J6绝缘电阻电路与裸露导电部件之 间，每条电路对地标称电压的绝缘电阻至少为1000Q/V2100MQ7 电气间隙和爬 电距离电气间隙：210mm212mm爬电距离： ^14mm^20mm8外壳防护等级符合IP44要求丁检验结论/建 议 合格检验员：

（盖章）

检验日期：

控制柜出厂检验报告

一、报告概述

本报告旨在记录对控制柜进行出厂检验的结果和评估，以确保控制柜的质量符合相关标准和要求。本报告包含控制柜的基本信息、检验结果、评价和建议。

二、控制柜基本信息

1. 产品名称：控制柜

2. 型号：XXXXXXXXX

3. 生产厂家：XXXXXXXXX

4. 出厂日期：XXXX年XX月XX日

5. 出厂编号：XXXXXXXXX

三、检验结果

1. 外观检查 在外观检查中，控制柜外壳无明显变形、破损或划痕，并且无松动或过紧的零部件。控制柜的标识清晰可见，没有涂层剥落或字迹模糊的情况。

2. 电气性能检测

（1）额定电压测试：将控制柜的电源接入电压测量仪器，测试电源电压是否符合标称电压范围。测试结果表明，控制柜的电源电压符合标称电压范围要求。

（2）断路器测试：对控制柜中的断路器进行额定电流测试，测试结果显示断路器能够正常分断额定电流，并能够防止过电流。

（3）保护装置测试：对控制柜的保护装置进行测试，保证其能够在电流过载、短路等情况下及时触发保护，保护系统的正常工作。

3. 功能测试

根据控制柜的设计要求，对其功能进行测试。测试结果显示，控制柜的各项功能均能够正常工作，包括启动、停止、调节和监测等功能。

四、评价和建议 根据对控制柜的检验结果，评价如下：

1. 外观检查：控制柜外观无明显变形、破损或划痕，标识清晰可见。

2. 电气性能检测：控制柜的电源电压符合标称电压范围要求，断路器能够正常分断额定电流，保护装置能够及时触发保护。

3. 功能测试：控制柜的各项功能均能够正常工作。

根据以上评价，对控制柜无需进行修理或更换，可以安全投入使用。建议对控制柜进行定期的维护和保养，以确保其长期稳定工作。

五、结论

经过对控制柜的全面检验和评估，确认该控制柜质量符合相关标准和要求。控制柜在无需修复的情况下，可放心投入使用。

六、致谢

感谢厂家提供的高质量控制柜，并感谢技术人员在检验过程中的辛勤努力。 以上为控制柜出厂检验报告的主要内容。控制柜作为一种重要的电气设备，其质量和安全性对于工业生产具有至关重要的影响。通过对控制柜的出厂检验，能够保证其在交付到用户手中之前的质量，为用户提供安全可靠的电气设备。检验报告不仅是对厂家生产工艺和质量控制的一种验证，同时也是用户在使用控制柜过程中的参考依据。
