继电保护实训报告

第1篇

一、实训背景

随着工业自动化程度的不断提高，继电器作为重要的控制元件，在电气控制系统中扮演着至关重要的角色。为了使学生对继电器及其应用有更深入的了解，提高实际操作能力，我们组织了本次继电器电工实训。本次实训旨在通过实际操作，让学生掌握继电器的结构、原理、应用及故障排除方法。

二、实训目的

1. 了解继电器的基本结构、工作原理和分类。

2. 掌握继电器在电气控制系统中的应用方法。

3. 学会继电器电路的接线、调试和故障排除。

4. 培养学生动手能力和团队合作精神。

三、实训内容

1. 继电器基本知识

2. 继电器电路的接线与调试

3. 继电器控制电路的设计与实现

4. 继电器故障排除

四、实训过程

1. 继电器基本知识

（1）讲解继电器的基本结构，包括铁芯、线圈、触点、弹簧等组成部分。

（2）介绍继电器的工作原理，即当线圈通过电流时，产生磁场，使铁芯产生磁力，进而带动触点闭合或断开。

（3）讲解继电器的分类，如直流继电器、交流继电器、时间继电器、中间继电器等。

2. 继电器电路的接线与调试

（1）讲解继电器电路的接线方法，包括主电路、控制电路和辅助电路的接线。 （2）指导学生进行继电器电路的接线操作，确保接线正确无误。

（3）调试继电器电路，观察触点动作是否正常，检查电路是否存在故障。

3. 继电器控制电路的设计与实现

（1）讲解继电器控制电路的设计原则，如可靠性、安全性、经济性等。

（2）指导学生设计简单的继电器控制电路，如电动机启动控制电路、自动照明控制电路等。

（3）实现继电器控制电路，观察电路工作是否正常，确保电路满足设计要求。

4. 继电器故障排除

（1）讲解继电器故障的常见原因，如线圈烧毁、触点粘连、弹簧失效等。

（2）指导学生进行继电器故障的排除方法，如更换线圈、清洁触点、调整弹簧等。

（3）进行实际故障排除操作，让学生掌握故障排除技巧。

五、实训总结

1. 通过本次实训，学生掌握了继电器的基本知识，了解了继电器在电气控制系统中的应用。

继电保护实习心得体会

继电保护实习心得体会

在我看来，继电保护实习是一次非常难得的机会，它为我提供了一个深入了解电力系统保护原理和技术的平台，也让我更深刻地认识到了实践的重要性，并且让我在实践中逐渐成长。

在实习过程中，我深刻意识到了工程实践的复杂性。虽然学习理论知识非常重要，但对于实践而言，仅仅掌握理论知识是远远不够的。在实际运用中，需要综合考虑多种因素，像是绝缘物质的特性、线路结构与分布、负荷特性等等，这需要我们掌握深入的电力保护理论知识，并且在实践中能够应用灵活。

在工作中，我也明白了做事情的严谨性和细致程度是不可或缺的。电力系统的保护技术是一项细致的工作，常常需要千百次的调试和运行才能保证信号输出的精确和可靠。这也反映出了负责任的态度必不可少，需要精益求精，勤奋努力。

另外，思辨能力也是这个实习过程中我积极锻炼的能力之一。对于一些电力系统保护方案的选择，首先需要对不同保护的特点和应用场景有一定的认识，接着根据具体情况加以思考和分析，最后再做出合适的决定。思考的过程非常有启示性的，我认识到思考是防止出现一些隐患或是故障、质量好坏的关键。 在实践过程中，我也更加注重表达的准确性和规范性。这些都是实践中不可或缺的基本素养。

总之，这个实习让我受益匪浅，不仅实现了理论知识的转化与实践能力的提高，而且在实践的过程中深入认识到了专业知识的复杂性与科学性。它对我的未来学习和工作也产生了重要的影响。我将继续学习和积累，希望自己能够在实践中不断精进和提升。

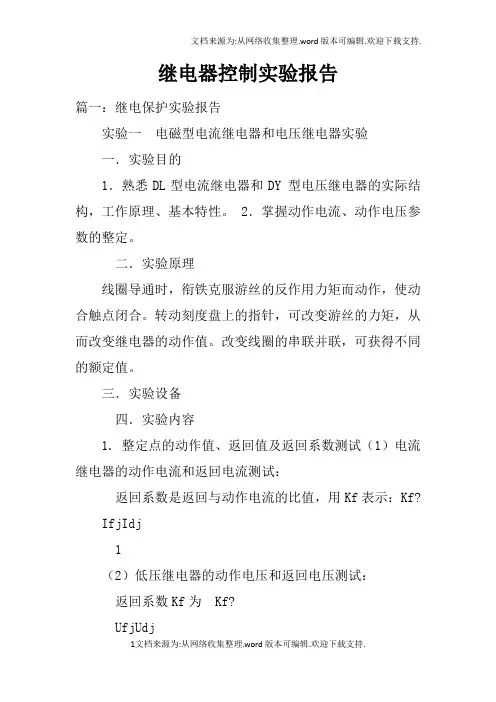

1文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 继电器控制实验报告

篇一：继电保护实验报告

实验一 电磁型电流继电器和电压继电器实验

一．实验目的

1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。 2．掌握动作电流、动作电压参数的整定。

二．实验原理

线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。改变线圈的串联并联，可获得不同的额定值。

三．实验设备

四．实验内容

1. 整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：

返回系数是返回与动作电流的比值，用Kf表示：Kf?

IfjIdj

1

（2）低压继电器的动作电压和返回电压测试：

返回系数Kf为 Kf?

UfjUdj

2文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 五．思考题

1、电流继电器的返回系数为什么恒小于1？

电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。

2、返回系数在设计继电保护装置中有何重要用途？

对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。

2

实验二电磁型时间继电器实验

一．实验目的

熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，

二．原理说明

当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。再经过一定时间后，终止触点闭合。从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静

燕山大学

电力系统继电保护原理

讨论课报告

学院（系）： 电气工程学院

年级专业： 电力4班

学 号：

学生姓名：

课题3：变压器励磁涌流对保护的影响及采取的对策。

1.励磁涌流的简介

变压器是根据电磁感应原理制成的一种静止电器，用于把低电压变成高电压或把高电压变成低电压，是交流电输配系统中的重要电气设备。当变压器合闸时，可能产生很大的电流，励磁涌流的发生，很明显是受励磁电压的影响。即只要系统电压一有变动，励磁电压受到影响，就会产生励磁涌流。

在不同的情况下将产生如下所述的初始、电压复原及共振等不同程度的励磁涌流。其瞬时尖峰值及持续时间，将视下列各因素的综合情况而定，可能会高达变压器额定电流的8~30倍。

2.变压器励磁涌流的特点

变压器具有励磁支路，励磁电流ie只在某一侧流动，通过TA反映到差动保护中，不能被平衡，构成变压器不平衡电流的一部分，是不平衡电流产生的原因之

一。

a.励磁涌流含有数值很大的高次谐波分量(主要是2次和3次谐波),因此,励磁涌流的变化曲线为尖顶波。

b.励磁涌流的衰减常数与铁心的饱和程度有关。饱和程度越深,电抗越小、衰减越快,因此,在开始瞬间衰减很快,以后逐渐减慢,经0.5～1.0s后其值不超过0.25～0.50In。

c.一般情况下,变压器容量越大,衰减的持续时间越长,但总的趋势是涌流的衰减速度往往比短路电流衰减慢一些。

d.励磁涌流的数值很大,最大可达额定电流的8～10倍。当一台断路器控制一台变压器时,其电流速断保护的整定值可按变压器励磁电流来整定

变压器的励磁涌流的危害

a.励磁涌流引发变压器的保护装置误动作,使变压器的投运频频失败;

b.变压器出线短路故障切除时所产生的电压突增,诱发变压器保护误动作,使变压器各侧全部停电,带不上负荷;
