1总那么1.0. 1为使铝合金门窗工程做到平安适用、技术先进、经济合理、确保质量，制定本标准。
1.0. 2本标准适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。
铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本标准的的规定外，尚应符合国家现行有关标准的规定。
2术语和符号1. 1 主型材 main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。
2. 1. 2 辅型材 accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。
主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼橙框型材。
2. 1.4型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连承受力部位。
2. 1.5遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。
2. 1.6干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进展填充、防水密封处理，在墙体洞口外表装饰湿作业完成后，将门窗固定在金属附框上的安装方法。
2. 1.7湿法安装将铝合金门窗直接安装在未经外表装饰的墙体门窗洞口上，在墙体外表湿作业装饰时对门窗洞口间隙进展填充和防水密封处理。
2.2符号2. 2. 1构造设计Mx绕x轴弯曲设计值M)——绕y轴弯曲设计值P3——抗风压性能指标值R——承载力设计值续表5. 2. 1注：表中厚度是指计算点的钢材厚度，对轴心受力构件是指截面中较厚板件的厚度。
5.2.3不锈钢材料抗拉、抗压强度设计值〔fa)应按其屈服强度标准值(6 0.2)除以材料性能分项系数1.15采用，抗剪强度设计值可按其产品标准或产品检测报告提供的承载力标准值除以相应的抗力分项系数〔Y R)或材料性能分项系数〔Yr)确定。
5.2. 5常用紧固件强度设计值可按本标准附录A的规定采用。

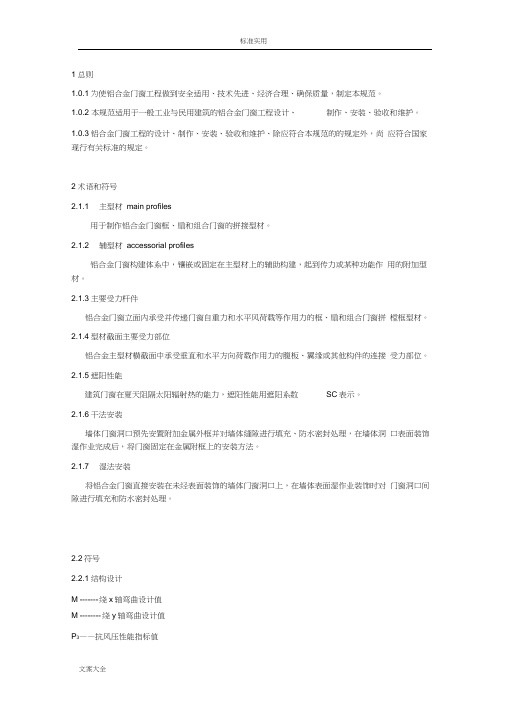

1总则1.0.1为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量，制定本规范。
1.0.2 本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。
1.0.3铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外，尚应符合国家现行有关标准的规定。
2术语和符号2.1.1 主型材main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。
2.1.2 辅型材accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。
2.1.3主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。
2.1.4型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位。
2.1.5遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。
2.1.6干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰湿作业完成后，将门窗固定在金属附框上的安装方法。
2.1.7 湿法安装将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上，在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。
2.2符号2.2.1结构设计M ------- 绕x轴弯曲设计值M -------- 绕y轴弯曲设计值P3——抗风压性能指标值R ——承载力设计值S ------- 荷载设计值W0 基本风压W——风荷载标准值W----- 绕x轴的弹性截面模量wy ------- 绕y轴的弹性截面模量z 风压咼度变化系数丫G --------------- 重力载荷分项系数丫w --------------- 风载荷作用分项系数222 物理性能C--------- 水密性能设计计算系数△ P ------- 水密性能压力差值Tr ----------- 透光折减系数V o 水密性能设计风速P -------------空气密度2.2.3 材料E --------- 材料弹性模量I ---------- 杆件长度1——杆件弯曲挠度值a――材料线膨胀系数f a――铝合金型材强度设计值f b——钢材强度设计值S——应力设计值丫一一塑性发展系数丫g ――材料重力密度标准值丫R――抗力分项系数丫E——材料性能分项系数3材料3.1铝合金型材3.1.1铝合金门窗工程用铝合金型材的合金牌号，供应状态、化学成分、力学性能、尺寸允许偏差应符合现行国家标准《铝合金建筑型材第1部分：基材》GB5237.1的规定，型材横截面尺寸允许偏差可选用普通级，有配合要求时应选用高精级或超高精级。
1 总则为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量，制定本规范。
本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。
铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外，尚应符合国家现行有关标准的规定。
2 术语和符号主型材main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。
辅型材accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。
主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。
型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位。
遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。
干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰湿作业完成后，将门窗固定在金属附框上的安装方法。
湿法安装将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上，在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。
符号结构设计M x————绕x轴弯曲设计值M y————绕y轴弯曲设计值P3 ————抗风压性能指标值R ————承载力设计值S ————荷载设计值W o————基本风压W k————风荷载标准值W x ————绕x轴的弹性截面模量W y ————绕y轴的弹性截面模量μz ————风压高度变化系数γG————重力载荷分项系数γW————风载荷作用分项系数物理性能C ————水密性能设计计算系数△P ————水密性能压力差值T r ————透光折减系数V o ————水密性能设计风速ρ————空气密度材料E ————材料弹性模量l ————杆件长度μ——杆件弯曲挠度值α——材料线膨胀系数f a——铝合金型材强度设计值f b——钢材强度设计值δ——应力设计值γ——塑性发展系数γg——材料重力密度标准值γR——抗力分项系数γξ——材料性能分项系数3 材料铝合金型材铝合金门窗工程用铝合金型材的合金牌号，供应状态、化学成分、力学性能、尺寸允许偏差应符合现行国家标准《铝合金建筑型材第1部分：基材》GB 的规定，型材横截面尺寸允许偏差可选用普通级，有配合要求时应选用高精级或超高精级。
铝合金门窗工程技术规范一、引言铝合金门窗作为建筑外立面的重要组成部分，其质量和性能不仅关系到建筑物的美观，更直接影响到建筑物的使用功能、节能效果和安全性。
因此，制定一套科学、合理、严格的铝合金门窗工程技术规范，对于确保铝合金门窗工程的质量和性能具有重要意义。
二、材料要求（一）铝合金型材铝合金门窗所使用的型材应符合现行国家标准《铝合金建筑型材》（GB/T 5237）的规定。
型材的合金牌号、状态和表面处理方式应根据门窗的使用环境、性能要求和设计要求进行选择。
（二）玻璃玻璃的品种、规格和性能应符合设计要求和现行国家标准《建筑玻璃应用技术规程》（JGJ 113）的规定。
常见的玻璃类型有平板玻璃、中空玻璃、夹层玻璃等，应根据门窗的节能要求、安全要求和隔声要求进行选择。
（三）五金配件五金配件的质量和性能直接影响到门窗的使用功能和安全性。
应选择符合现行国家标准和行业标准的五金配件，如合页、铰链、执手、锁具等。
五金配件的材质、表面处理方式和耐久性应满足门窗的使用要求。
（四）密封材料密封材料应具有良好的密封性能和耐久性，能够适应门窗的变形和温度变化。
常见的密封材料有橡胶密封条、硅酮密封胶等，其性能应符合现行国家标准和行业标准的规定。
三、设计要求（一）性能设计铝合金门窗的性能设计应包括气密性能、水密性能、抗风压性能、保温性能和隔声性能等。
性能指标应根据建筑物所在地区的气候条件、建筑物的使用功能和设计要求进行确定，并符合现行国家标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106）和《建筑外门窗保温性能分级及检测方法》（GB/T 8484）等的规定。
（二）结构设计门窗的结构设计应合理，能够承受风荷载、自重和其他可能的荷载。
型材的截面尺寸、壁厚和加强部位应根据力学计算进行确定，以确保门窗的强度和刚度满足要求。
（三）开启方式设计门窗的开启方式应根据使用功能和空间要求进行选择，常见的开启方式有平开、推拉、上悬、下悬等。
一、施工准备铝合金窗施工前的主要工作有：查验复核窗的尺寸、样式和数量——检查铝合金型材的规格与数量——检查铝窗五金附件的规格与数量。
(一〕查验复核宙的尺寸与样式在装饰工程中，一般都采用现场进行铝窗制作与安装。
查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。
如发现问题要及时上报，与有关人员共同商讨解决方法。
(二)检查铝合金型材的规格尺寸目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。
所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。
(三)检查五金件及其他附件的规格铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。
同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。
如果与铝型材不配套，会出现过紧或过松现象。
过紧，在铝宙制作时安装困难。
过松，安装后会自行脱出。
此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为左右。
三、推拉窗的制作与安装推拉窗有带上窗及不带上窗之分。
在用料规格上有系列、系列、系列三种。
系列的铝型材与后两种系列在形状上有较大差别，而系列与系列这两种铝型材形状相同，但尺寸大小有明显差别。
在这种系列中，系列是最常用的一种。
图—是系列铝窗带上宙的双扇推拉窗装配图。
下面以该装配图为例介绍推拉窗的制作方法。
(一)按图下料下料是铝窗制作的第一道工序，也是最重要最关键的工序。
如果下料不准，会造成尺寸误差、组装困难或无法安装。
下料错误或下料误差也会造成铝材的浪费。
所以，下料尺寸必然准确，其误差值应控制在范围内。
下料时，用铝合金切割机切割型材，切割机的刀口位置应在划线以外，并留出划线痕迹。
1 总则1.0.1 为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量，制定本规范。
1.0.2 本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。
1.0.3 铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外，尚应符合国家现行有关标准的规定。
2 术语和符号2.1.1 主型材 main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。
2.1.2 辅型材 accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。
2.1.3主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。
2.1.4 型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位。
2.1.5遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。
2.1.6干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰湿作业完成后，将门窗固定在金属附框上的安装方法。
2.1.7 湿法安装将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上，在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。
2.2 符号2.2.1 结构设计M x————绕x轴弯曲设计值M y————绕y轴弯曲设计值P3 ————抗风压性能指标值R ————承载力设计值S ————荷载设计值W o————基本风压W k————风荷载标准值W x ————绕x轴的弹性截面模量W y ————绕y轴的弹性截面模量μz ————风压高度变化系数γG————重力载荷分项系数γW————风载荷作用分项系数2.2.2 物理性能C ————水密性能设计计算系数△P ————水密性能压力差值T r ————透光折减系数V o ————水密性能设计风速ρ————空气密度2.2.3 材料E ————材料弹性模量l ————杆件长度μ——杆件弯曲挠度值α——材料线膨胀系数f a——铝合金型材强度设计值f b——钢材强度设计值δ——应力设计值γ——塑性发展系数γg——材料重力密度标准值γR——抗力分项系数γξ——材料性能分项系数3 材料3.1 铝合金型材3.1.1铝合金门窗工程用铝合金型材的合金牌号，供应状态、化学成分、力学性能、尺寸允许偏差应符合现行国家标准《铝合金建筑型材第1部分：基材》GB 5237.1的规定，型材横截面尺寸允许偏差可选用普通级，有配合要求时应选用高精级或超高精级。
铝合金门窗技术规范铝合金门窗技术规范一、设计规范1.窗型设计1)密封性能和保温性能要求高的采用平开窗，否则采用推拉窗2)一般情况下，考虑到滑轮的承重及材料本身的抗风压强度，双扇推拉窗宽度不宜超过2100mm，扇高不宜大于1500mm，3)洞口宽度小于600mm时，不宜采用推拉窗，应考虑采用平开窗或上悬窗4)平开扇宽度不宜大于600mm，中空玻璃平开扇以不大于550mm为宜5)平开窗以内开为宜，可有效提高安全性能，若设计院要求外开，应在设计中增加安全防护措施6)一般情况下，考虑到滑轮的承重及材料的刚度，推拉门宽度不宜大于2000mm，高度不宜超过2200mm，若超过此规格，需选用专用的加重型滑轮及型材7)一般情况下，单扇平开门宽度不宜大于900mm，高度不宜大于2400mm，双扇平开门宽度应在1200－1800mm之间，超出此范围需考虑增加固定分格8)窗型分格设计应上下、左右照应，横框和竖框应尽量分别对齐，窗扇高度位置应考虑其使用便利性9)平开窗应考虑避免和建筑物中的水管等设施发生干涉10)尽量减少采用三扇推拉窗，若必须采用，宜采用4等分的形式，可保证接近二分之一的通风量，当必须采用3等分时，应在工艺尺寸中合理计算，保证功能完备性2.型材选型1)鉴于加工和配套的成熟度，应优先选用公司推荐使用窗型2)一般情况下，应选用扣条内装的结构，以便于施工，并提高安全性3)应在允许的范围内，尽量采用薄壁型材4)安装单点锁的平开窗，宜采用无槽口型材，安装两点锁的平开窗，宜采用带欧标槽口的型材5)方管框加扣条扣座适合用于室内及有屋檐的部位，对于在易受雨水冲刷的部位，不宜采用方管框制作外窗6)平开门宜选用较为厚重的型材，框料应选用带腔室型材，以保证其使用性能3.结构设计1)一般情况下，双扇推拉窗从室内观察，左扇在外，右扇在内；三扇推拉窗，两扇在内，中扇在外2)纱窗均为内置，双扇推拉窗（含大小扇形式）设一个纱扇，三等分三扇推拉窗设一个纱扇，四等分三扇推拉窗设两个纱扇3)高于1800mm的组合平开窗应采用加强中挺或加强拼管，以提高抗风压能力4)组合平开窗中挺部位连接宜采用中挺连接件5)组合平开窗转角部位宜采用一体化边框，而非加转角型材6)组合推拉窗拼接宜采用拼接型材，转角宜采用转角型材4.工艺设计1)推拉窗滑道部位应开设排水口2)平开窗固定玻璃和开启部位均应开设排水槽，并加盖排水孔盖3)固定玻璃部位，室外侧应预穿胶条，室内侧后压胶条，若型材结构无法满足预穿，应设计为胶条单塞工艺4)进行组角工艺时，应使用组角胶，组角胶宜使用双组分胶5)隼口连接部位应打隼口胶，防止雨水渗漏6)胶条接口部位应用专用胶条粘结剂粘结7)玻璃垫块位置（各种门窗玻璃垫块用法见附图）5.配件设计1)固定玻璃宜采用改性PVC胶条，平开框扇开启部位宜采用EPDM胶条2)推拉窗关键配件为滑轮，滑轮的选用应保证承重的要求3)推拉窗标准配置为月牙锁，与其配套的锁勾应保证长短和高低均能与型材和锁体配套4)当推拉窗安装条形锁时，应考虑扇料的宽度和边框的结构，是否便于整套五金件的装配，推拉窗条形锁宜选用自动锁，以减少锁具的损坏几率5)推拉门不可安装自动条形锁，宜安装手动条形锁，若推拉门作为室外门，可装配一把带钥匙双面条形锁6)推拉门窗必须保证副档、防撞块、止风板、防盗块等配件齐备，否则影响产品的性能7)外平开窗宜采用滑撑结构，作为承重构件，单玻平开窗应选用18mm宽规格，中空平开窗应选用22mm宽规格，长度根据扇宽确定8)内平开窗多采用合页及限位撑，一般与带欧标槽的结构配套使用，合页及限位撑均采用卡式9)外平开窗可安装单点锁或多点锁，多点锁适用于风压较大地区，单点锁抗风压能力较差，多点锁多与带欧标槽的结构配套使用10)内平开窗只能装配多点锁11)平开门根据型材结构进行选择，带欧标槽口的结构宜选用卡式合页，无槽口的平开门应选用门专用合页，常规尺寸范围内的门扇配置两个合页即可12)平开门锁一般情况下选用标准球形锁，安装球形锁的门扇须带中腰，中腰厚度应大于35mm，无中腰的平开门宜选用组合双舌插芯锁，但造价较高13)为防止使用中损坏，室外平开门须考虑加装闭门器，安装闭门器须保证框料和扇料的尺寸满足安装闭门器的要求二、加工规范《暂缺》三、安装规范《暂按工程部安装规范执行》四、附录（国家规范）《暂缺》技术部2007年8月。
1 总则1.0.1 为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量，制定本规范。
1.0.2 本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护。
1.0.3 铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外，尚应符合国家现行有关标准的规定。
2 术语和符号2.1.1 主型材main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材。
2.1.2 辅型材accessorial profiles铝合金门窗构建体系中，镶嵌或固定在主型材上的辅助构建，起到传力或某种功能作用的附加型材。
2.1.3主要受力杆件铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材。
2.1.4 型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位。
2.1.5遮阳性能建筑门窗在夏天阻隔太阳辐射热的能力，遮阳性能用遮阳系数SC表示。
2.1.6干法安装墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理，在墙体洞口表面装饰湿作业完成后，将门窗固定在金属附框上的安装方法。
2.1.7 湿法安装将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上，在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理。
2.2 符号2.2.1 结构设计M x————绕x轴弯曲设计值M y————绕y轴弯曲设计值P3 ————抗风压性能指标值R ————承载力设计值S ————荷载设计值W o————基本风压W k————风荷载标准值W x ————绕x轴的弹性截面模量W y ————绕y轴的弹性截面模量μz ————风压高度变化系数γG————重力载荷分项系数γW————风载荷作用分项系数2.2.2 物理性能C ————水密性能设计计算系数△P ————水密性能压力差值T r ————透光折减系数V o ————水密性能设计风速ρ————空气密度2.2.3 材料E ————材料弹性模量l ————杆件长度μ——杆件弯曲挠度值α——材料线膨胀系数f a——铝合金型材强度设计值f b——钢材强度设计值δ——应力设计值γ——塑性发展系数γg——材料重力密度标准值γR——抗力分项系数γξ——材料性能分项系数3 材料3.1 铝合金型材3.1.1铝合金门窗工程用铝合金型材的合金牌号，供应状态、化学成分、力学性能、尺寸允许偏差应符合现行国家标准《铝合金建筑型材第1部分：基材》GB 5237.1的规定，型材横截面尺寸允许偏差可选用普通级，有配合要求时应选用高精级或超高精级。
一、施工准备铝合金窗施工前的主要工作有：查验复核窗的尺寸、样式和数量——检查铝合金型材的规格与数量——检查铝窗五金附件的规格与数量。
(一〕查验复核宙的尺寸与样式在装饰工程中，一般都采用现场进行铝窗制作与安装。
查验铝窗尺寸与样式的工作，即是根据施工现场对照施工图，检查一下有否不相符合之处，有否安装问题，有否与电器、水卫、消防等设备相互妨碍的问题等。
如发现问题要及时上报，与有关人员共同商讨解决方法。
矚慫润厲钐瘗睞枥庑赖。
(二)检查铝合金型材的规格尺寸目前，生产铝合金型材的厂家较多，虽然都是同一系列的铝合金型材，但其形状尺寸和壁厚尺寸也会出现不同程度上的误差，这些误差会在铝窗的制作和使用过程中产生不便甚至麻烦。
所以，在制作铝窗前要检查铝型材的尺寸，主要是铝合金型材相互接合的尺寸。
聞創沟燴鐺險爱氇谴净。
(三)检查五金件及其他附件的规格铝窗歹金件分推拉窗和平开窗两大类，每类又有若干系列，所以，在制作以前要检查一下五金件与所制作的铝窗是否配套。
同时，还要检查一下各种附件是否配套，如各种封边毛条、橡胶边封条和碰口垫等，能否正好与铝型材衔接安装。
如果与铝型材不配套，会出现过紧或过松现象。
过紧，在铝宙制作时安装困难；过松，安装后会自行脱出。
残骛楼諍锩瀨濟溆塹籟。
此外，采用各种自攻螺钉要长短适合，螺钉的长度通长为15mm左右。
三、推拉窗的制作与安装推拉窗有带上窗及不带上窗之分。
在用料规格上有55系列、70系列、190系列三种。
55系列的铝型材与后两种系列在形状上有较大差别，而70系列与90系列这两种铝型材形状相同，但尺寸大小有明显差别。
在这种系列中，90系列是最常用的一种。
图2—11是90系列铝窗带上宙的双扇推拉窗装配图。
下面以该装配图为例介绍推拉窗的制作方法。
酽锕极額閉镇桧猪訣锥。
(一)按图下料下料是铝窗制作的第一道工序，也是最重要最关键的工序。
如果下料不准，会造成尺寸误差、组装困难或无法安装。
下料错误或下料误差也会造成铝材的浪费。
1 总则为使铝合金门窗工程做到安全适用、技术先进、经济合理、确保质量,制定本规范;本规范适用于一般工业与民用建筑的铝合金门窗工程设计、制作、安装、验收和维护;铝合金门窗工程的设计、制作、安装、验收和维护、除应符合本规范的的规定外,尚应符合国家现行有关标准的规定;2 术语和符号主型材 main profiles用于制作铝合金门窗框、扇和组合门窗的拼接型材;辅型材 accessorial profiles铝合金门窗构建体系中,镶嵌或固定在主型材上的辅助构建,起到传力或某种功能作用的附加型材;铝合金门窗立面内承受并传递门窗自重力和水平风荷载等作用力的框、扇和组合门窗拼樘框型材; 型材截面主要受力部位铝合金主型材横截面中承受垂直和水平方向荷载作用力的腹板、翼缘或其他构件的连接受力部位;建筑门窗在夏天阻隔太阳辐射热的能力,遮阳性能用遮阳系数SC表示;墙体门窗洞口预先安置附加金属外框并对墙体缝隙进行填充、防水密封处理,在墙体洞口表面装饰湿作业完成后,将门窗固定在金属附框上的安装方法;湿法安装将铝合金门窗直接安装在未经表面装饰的墙体门窗洞口上,在墙体表面湿作业装饰时对门窗洞口间隙进行填充和防水密封处理;符号结构设计M x————绕x轴弯曲设计值M y————绕y轴弯曲设计值P3 ————抗风压性能指标值R ————承载力设计值S ————荷载设计值W o————基本风压W k————风荷载标准值W x ————绕x轴的弹性截面模量W y ————绕y轴的弹性截面模量μz ————风压高度变化系数γG————重力载荷分项系数γW————风载荷作用分项系数物理性能C ————水密性能设计计算系数△P ————水密性能压力差值T r ————透光折减系数V o ————水密性能设计风速ρ————空气密度材料E ————材料弹性模量l ————杆件长度μ——杆件弯曲挠度值α——材料线膨胀系数f a——铝合金型材强度设计值f b——钢材强度设计值δ——应力设计值γ——塑性发展系数γg——材料重力密度标准值γR——抗力分项系数γξ——材料性能分项系数3 材料铝合金型材铝合金门窗主型材的壁厚应经计算或实验确定,除压条、扣板等需要弹性装配的型材外,门用主型材主要受力部位基材截面最小实测壁厚不应小于㎜,窗用主型材主要受力部位基材截面最小实测壁厚不应小于㎜;铝型材表面处理应符合现行国家标准铝合金建筑型材第2部分：阳极氧化型材铝合金建筑型材第3部分：电泳涂漆型材铝合金建筑型材第4部分：粉末喷涂型材铝合金建筑型材第5部分：氟碳漆喷涂型材的规定外尚应符合下列规定：1 阳极氧化型材：阳极氧化膜膜厚度应符合AA15级要求,氧化膜平均厚度不应小于15μm,局部膜厚不应小于12μm；2电泳涂漆型材：阳极氧化复合膜,表面漆膜采用透明漆应符合B级要求,复合膜局部厚度不应小于16μm,表面漆膜采用有色漆应符合S级要求,复合膜局部厚度不应小于21μm；3粉末喷涂型材：装饰面上涂层最小局部厚度应大于40μm；4氟碳漆喷涂型材：二涂层氟碳漆膜,装饰表面平均漆膜厚度不应小于30μm；三涂层氟碳漆膜,装饰表面平均漆膜厚度不应小于40μm;铝合金隔热型材除应符合现行行业标准建筑用隔热铝型材穿条式JG/T 175、建筑用硬质塑料隔热条JG/T 174的规定外,尚应符合下列规定：1 穿条工艺的符合铝型材其隔热材料应使用聚酰胺66加25%玻璃纤维,不得使用PVC材料；2 浇筑工艺的符合铝型材其隔热材料应使用高密度聚氨基甲酸乙酯材料;玻璃铝合金门窗工程可根据功能选用浮法玻璃、着色玻璃、镀膜玻璃、中空玻璃、真空玻璃、钢化玻璃、夹层玻璃、夹丝玻璃等;中空玻璃除应符合现行国家标准中空玻璃GB/T11944的有关规定外,尚应符合下列规定：1 中空玻璃的单片玻璃厚度相差不宜大于3㎜；2 中空玻璃应使用加入干燥剂的金属间隔框,亦可使用塑性密封胶制成的含有干燥剂和波浪形铝带胶带；3 中空玻璃产地和使用地海拔高度相差800m时,应加装金属毛细管,毛细管应在安装地调整压差后密封;采用低辐射镀膜玻璃的铝合金门窗,所用玻璃应符合下列规定：1 真空磁控溅射法离线法生产的Low-E玻璃,应合成中空玻璃使用；中空玻璃合片时,应去除玻璃边部与密封胶粘接部位的镀膜,Low-E膜层应位于中空气体层内；2 热喷涂法在线法生产的Low-E玻璃可单片使用,Low-E膜层宜面向室内；密封材料铝合金门窗用密封胶条应符合现行行业标准建筑门窗用密封胶条JG/T187的规定,密封胶条宜使用硫化胶类材料或热塑弹性体类材料;铝合金门窗用密封毛条应符合现行行业标准建筑门窗密封毛条技术条件JC/T63.规定,毛条的毛束应经过规划处理,宜使用加片型密封毛条;铝合金门窗用密封胶应符合下列规定：1 玻璃与门框之间的沐风胶应符合现行行业标准建筑窗用弹性密封胶JC/T 485的规定；2 窗框与洞口之间的密封胶应符合国家现行规定硅酮建筑密封胶GB/T14683和丙烯酸酯建筑密封胶JC/T484的规定;五金件、紧固件铝合金门窗工程用五金件应满足门窗功能要求和耐久性要求,合页、滑撑、滑轮等五金件的选用应满足门窗承载力要求,五金件应符合现行行业标准建筑门窗五金件通用要求JC/T212的规定;铝合金门窗工程连接用螺丝、螺栓宜使用不锈钢材料紧固件;铝合金门窗受力构件之间的连接不得采用铝合金抽芯铆钉;铝合金门窗五金件、紧固件用钢材宜采用奥氏体不锈钢材料,褐色金属材料根据使用要求应选用热浸镀锌,电镀锌,防锈涂料等有效防腐处理;其他铝合金门窗框与洞口间采用泡沫填缝剂做填充时,宜采用聚氨酯泡沫填缝胶;固化后的聚氨酯泡沫胶缝表面应做密封处理;铝合金门窗工程用纱门,纱窗,宜使用径向不低于18目的窗纱;4 建筑设计一般规定铝合金门窗工程设计应符合建筑物所在地的气候,环境和建筑物的功能及装饰等要求;铝合金门窗的热共性能应根据不同建筑气候分区对建筑的基本要求确定,并应符合相关箭镞节能设计标准的有关规定;铝合金门窗的性能、登记应由建筑设计确定,并应符合现行国家标准铝合金门窗GB/T8478的有关规定;铝合金门窗应满足设计规划的耐久性要求;4.2铝合金门窗立面设计4.2.1铝合金门窗的宽、高构造尺寸,应根据天然采光设计确定的房间有效采光面积和建筑节能要求的窗墙面积比等因素综合确定;4.2.2铝合金门窗的立面分割尺寸,应根据开启扇允许最大宽、高尺寸,并考虑玻璃原片的成材率等综合确定;4.2.3铝合金门窗开启形式和开启面积比列,可根据各类用房的使用特点确定,并应满足房间自然通风,以及启闭、清洁、维修的方便性和安全性的要求;4.2.4铝合金门窗的立面造型、质感、色彩等应与建筑外立面及周围环境和室内环境协调;反复启闭性能铝合金门窗的反复启闭性能应根据设计使用年限确定,且铝合金门的反复启闭次数不应少于10万次,窗的反复启闭次数不应少于1万次;经反复启闭性能检测试验后的门窗,应启闭无异常、使用无障碍,并应能保持正常使用功能;启闭频繁或设计使用年限要求高的铝合金门窗,其反复启闭性能可根据实际需要,适当提高反复启闭的设计次数;4.2抗风压性能4.2.1建筑外门窗的抗风压性能指标值P3应按不低于门窗所受的风荷载标准值W k确定,且不应小于㎡水密性能△P的计算应符合下列规定：1 应根据建筑物所在地的气象观测数据和建筑设计需要,确定门窗设防雨水渗漏的最高风力等级；2应按照风力等级与风速的对应关系,确定水密性能设计风速V0值；3 铝合金门窗水密性能设计指标△P应按下式计算：△P=ρμ2V02式中：△P——任意告诉Z处门窗的瞬时风速压力差值Pa；ρ——空气密度t/m3,按现行国家标准建筑结构荷载规范GB50009的规定进行计算；μ2——风压高度变化系数,按现行国家标准建筑结构荷载规范GB50009确定；V0——水密性能设计用10min平均风速m/s;铝合金门窗的水密性能设计指标可按下式计算：△P≥Cμ2 W0式中：△P——任意高度Z处门窗的瞬时风速风压力值Pa；C——水密性能设计计算系数；对于热带风暴和台风地区取值为,其他非热带风暴和台风地区取值为；μ2——风压高度变化系数；W0——基本风压Pa;铝合金门窗水密性能构造设计宜采取下列措施：1 在门窗水平缝隙上方设置一定宽度的披水条；2 在下矿室内侧翼缘设计有足够高度的挡水槽；3 合理设置门窗排水孔,保证排水系统的通畅；4 对门窗型材构件连接缝隙、附件装配缝隙、螺栓、螺钉孔采取密封防水措施；5 提高门窗杆件刚度,采用多道密封和多点锁紧装置,加强门窗可开启部门密封防水性能；6 门窗框与洞口墙体的安装间隙进行防水密封处理,床下框与洞口墙体之间设置披水板;铝合金门窗洞口墙体外表面应有排水措施,外墙窗楣应做滴水线或滴水槽,窗台面应做成流水坡度,滴水槽的宽度和深度均不应小于10mm;建筑外窗宜与外墙表面有一定距离;气密性能居住建筑外窗包括阳台门气密性能设计指标应符合现行行业标准严寒和寒冷地区居住建筑节能设计标准JGJ26、夏热冬冷地区居住建筑节能设计标准JGJ134和夏热冬暖地区居住建筑节能设计标准JGJ75的有关规定;公共建筑外窗气密性能设计指标应符合现行国家标准公共建筑节能设计标准GB50189的有关规定;铝合金门窗气密性能构造设计宜采取下列措施：1 合理设计铝合金门窗的构造形式,提高门窗缝隙空气渗透阻力；2 采用耐久性好并具有良好弹性的密封胶或密封胶条进行玻璃镶嵌密封盒框扇之间的密封；3 铝合金推拉门窗用密封毛条宜选用毛束致密的加片型毛条；4 密封胶条、密封毛条的设计应连续,行程四周封闭的密封结构；5 铝合金门窗构件连接部位和五金件装配部位,应采用密封材料进行妥善的密封处理;热工性能1 居住建筑门窗传热系数,应符合现行行业标准严寒和寒冷地区居住建筑节能设计标准JGJ26、夏热冬冷地区居住建筑节能设计标准JGJ134和夏热冬暖地区居住建筑节能设计标准JGJ75的有关规定；2公共建筑外窗传热系数,应符合现行国家标准公共建筑节能设计标准GB50189的有关规定;窗的遮阳系数应符合下列规定：1 夏热冬暖地区居住建筑外窗遮阳系数应符合现行行业标准夏热冬暖地区居住建筑节能设计标准JGJ75的有关规定；2 公共建筑外窗遮阳系数应符合现行国家标准公共建筑节能设计标准GB50189的有关规定;有保温隔热性能要求的铝合金门窗宜采取下列措施进行构造设计降低门窗传热系数；1 采用有断桥结构的隔热铝合金型材；2 采用中空玻璃、低辐射镀膜玻璃、真空玻璃；3 提高铝合金门窗的气密性能；4 采用双重门窗设计；5 门窗框与洞口墙体之间的安装缝隙进行保温处理;有遮阳性能要求的外窗无建筑外遮阳宜采取下列措施进行构造设计降低外窗遮阳系数；1 设置窗户系统本身的外遮阳；2 采用窗户系统本身的内置遮阳；3 采用遮阳系数低的玻璃;隔声性能建筑外门窗空气声隔声性能指标计权隔声量R w+C u值应符合下列规定：1 临街的外窗,阳台门和住宅建筑外窗及阳台门不应低于30dB；2 其他门窗不应低于25dB;建筑门窗空气声隔声性能设计指标,应根据建筑物各种用房的允许噪声级标准和室外噪声环境外门窗或相邻房间噪声环境内门窗情况,以及外围护墙体外门窗或隔墙内门窗的隔声性能确定;铝合金门窗隔声性能构造设计宜采用下列措施：1 采用中空玻璃或夹层玻璃；2 铝合金门窗玻璃镶嵌缝隙及框与扇开启缝隙,采用耐久性好的弹性密封材料密封；3 采用双重门窗；4 铝合金门窗框与洞口墙体之间的安装缝隙进行密封处理;采光性能r应根据现行国家标准建筑采光设计标准GB/T50033的规定确定;有天然采光要求的,其透光折减系数T r 应大于.铝合金外窗采光性能设计应满足建筑节能设计标准对外窗综合遮阳系数的要求;外窗采光性能狗仔设计宜采取下列措施：1 窗的立面设计尽可能减少窗的框架与整窗的面积比；2 按窗的采光性能要求合理配选玻璃；3 窗立面分格的形式满足窗户日常清洗的方便性;防雷设计铝合金门窗的防雷设计,应符合现行国家标准建筑物防雷设计规范GB50057的有关规定;铝合金门窗框的框架应与主题结构的防雷装置可靠连接;铝合金门窗的防雷构造设计宜采取下列措施：1 门窗框与建筑主题结构防雷装置连接导体宜采用直径不小于φ8mm的圆钢和截面积不小于48mm2、厚度不小于4mm的扁钢；2 门窗框与防雷连接件连接处,宜去除型材表面的非导电防护层,并与防雷连接件连接；3 防雷连接导体宜分别与门窗框防雷连接件和建筑主体结构防雷装置焊接连接,焊接长度不小于100mm,焊接处涂防腐漆;玻璃防热炸裂铝合金门窗采用普通退火玻璃时,应按照现行行业标准建筑玻璃应用技术规程JGJ113的有关规定,进行玻璃防热炸裂设计计算,并应采取必要的防玻璃炸裂措施;玻璃构造设计时宜采用下列减少热炸裂的措施：1 防止或减少玻璃局部升温；2 对玻璃边部进行倒角磨边等加工处理,安装时不应造成边部缺陷；3 玻璃的镶嵌应采用弹性良好的密封衬垫材料；4玻璃是内侧的卷帘、百叶及隔热窗帘等内遮阳设施,与窗玻璃之间的距离不宜小于50mm;安全规定人员流动性大的公共场所,易于受到人员和物体碰撞的铝合金门窗应采用安全玻璃;建筑物中下列不问的铝合金门窗应使用安全玻璃：1 七层及七层以上建筑物外开窗；2 面积大于的窗玻璃或玻璃底边离最终装修面积小于500mm的落地窗；3 倾斜安装的铝合金窗;开启门窗、固定门和落地窗玻璃设计,应符合现行行业标准建筑玻璃应用技术规程JGJ113中人体冲击安全规定;铝合金推拉门、推拉窗的扇应有防止从室外侧拆卸的装置;推拉窗用于外墙是,应设置防止窗扇想室外脱落的装置;有防盗要求的建筑外门窗应采用夹层玻璃和牢固的门窗锁具;有锁闭要求的铝合金窗开启扇,宜采用带钥匙的窗锁、执手等锁闭器具;双向开启的铝合金地弹簧门应在可视高度部门安装透明安全玻璃;5 结构设计一般规定铝合金门窗应按围护结构设计;铝合金门窗应具有足够的刚度、承载能力和一定的变位能力;铝合金门窗构件应根据受载情况和支承条件采用结构力学方法进行设计计算;铝合金门窗受力杆件的挠度计算,应采用荷载标准值；铝合金门窗受力杆件的承载力计算,应采用荷载设计值荷载标准值乘以荷载分项系数；铝合金门窗玻璃的设计计算可按现行行业标准建筑玻璃应用技术规程JGJ113规定的计算方法执行;铝合金门窗构件的承载力计算式,重力荷载和风荷载作用的分项系数γG、γW应分别去和；当重力荷载对铝合金门窗构件的承载能力有利时,γG、γW应分别取和.铝合金门窗风荷载标准值应按现行国家标准建筑结构荷载规范GB50009中的围护结构风荷载计算的相关内容确定,且风荷载标准值不应小于m2;铝合金门窗的结构设计应考虑温度变化的影响;材料力学性能表铝合金型材强度设计值f aN/mm2续表表钢材强度设计值f aN/mm2注：表中厚度是指计算点的钢材厚度,对轴心受力构件是指截面中较厚板件的厚度;不锈钢材料抗拉、抗压强度设计值f a应按其屈服强度标准值δ除以材料性能分项系数采用,抗剪强度设计值可按其产品标准或产品检测报告提供的承载力标准值除以相应的抗力分项系数γR或材料性能分项系数γf确定;常用紧固件强度设计值可按本规范附录A的规定采用;表材料弹性模量EN/mm2表材料线膨胀系数α1/℃表材料重力密度标准值γg kN/m2铝合金门窗玻璃设计铝合金门窗玻璃设计计算可按现行行业标准建筑玻璃应用技术规程JGJ113 规定的计算方法执行; 铝型材玻璃镶嵌构造设计应符合下列规定：铝合金门窗主要受力杆件计算铝合金门窗主要受力杆件在风荷载或重力荷载标准作用下挠度限值应符合下列规定：1 铝合金门窗主要受力杆件在风荷载标准值作用下产生的最大挠度应符合下列公式规定,并应同时满足绝对挠度至不大于20mm；门窗镶嵌单层玻璃、夹层玻璃是：u≤ι门窗镶嵌中空玻璃时：u≤ι式中：u——在荷载标准值作用下杆件弯度挠度值mm；ι——杆件的跨度mm,悬臂杆件可取悬臂长度的2倍;2 承受玻璃重量的中横框型材在重力荷载标准值作用下,其平行于玻璃平面方向的挠度不应影响玻璃的正常镶嵌和使用；3 铝合金门窗受力杆件在同一方向有分布荷载和集中荷载同时作用时,其挠度应为它们各自产生挠度的代数和;受力杆件截面抗弯承受力应符合下式规定：式中：Mx——杆件绕x轴门窗平面内方向的弯矩设计值N·mmMy——杆件绕y轴垂直于门窗平面方向的弯矩设计值N·mmWx——杆件截面绕x轴门窗平面内方向的弹性截面模量mm；Wx——杆件截面绕y轴垂直于门窗平面方向的弹性截面模量mm；r ——塑性发展系数,可取；f——型材抗弯强度设计值fN/mm25.5连接设计5.5.1铝合金门窗受力五金件和连接件承载力计算;5.5.2铝合金门窗五金件和连接件的承载力计算应符合下列公式规定：σ≤S≤式中：σ——五金件和连接件截面在荷载作用下产生的最大应力设计值f——五金件和连接件材料强度设计值N/mm2；S——五金件和连接件荷载设计值N；R——五金件和连接件承载力设计值N;铝合金门窗与洞口连接应牢固可靠,铝合金门窗与金属附框的连接应通过计算或试验确定承载能力;铝合金门窗五金件应可靠连接,并应通过计算或试验确定承载能力;门窗五金件应便于调整和更换,常用五金件设计应符合本规范附录C的规定;铝合金门窗否见应采用角码、插接件进行连接,连接件应能承受构件的剪力;铝合金门窗构件连接处的连接件、螺栓、螺钉和铆钉设计,应符合现行国家标准铝合金结构设计规范GB50429的相关规定;铝合金型材与其他材料的五金件、连接件接触,易产生双金属腐蚀时,应采用能够有效防止双金属腐蚀的措施;连接螺栓、螺钉直径、数量及螺栓的中心距、边距,应满足构件承载能力的需要;螺钉直接通过型材孔壁螺纹受力连接时,应验算螺纹承载力,必要时应采取加强措施;隐框窗硅酮结构密封胶设计铝合金隐框窗应采用硅酮结构密封胶进行结构粘结;硅酮结构密封胶的粘结宽度、厚度的设计计算,应符合现行行业标准玻璃幕墙工程技术规范JGJ102的有关规定;6加工制作一般规定铝合金门窗构件加工应依据设计加工图纸进行;铝合金型材牌号、截面尺寸、五金件、插接件应符合门窗设计要求;门窗开启扇玻璃装配宜在工厂内完成,固定部位玻璃可在现场装配;加工铝合金门窗构件的设备、专用模具和器具应满足产品加工精度要求,检验工具、量具应定期进行计量检测盒校正;铝合金门窗构件加工铝合金门窗构件加工精度除符合图纸设计要求外,尚应符合下列规定：1 杆件直角截料时长度尺寸允许偏差应为±,杆件斜角截料时端头角度允许偏差应小于-15ˊ；2 截料端头不应有加工变形,毛刺应小于；3 构件上孔位加工应采用钻膜、多轴钻或画线样板等进行,孔中心允许偏差应为±,孔距允许偏差应为±,累计偏差应为±；4 铆钉用通孔应符合现行国家标准紧固件铆钉用通孔GB/规定；5 螺钉沉孔应符合现行国家标准紧固件沉头用沉孔GB/规定；表构件槽口、豁口、榫头尺寸允许偏差mm6.3玻璃组装6.3.1玻璃支撑块、定位块安装除应符合现行行业标准建筑玻璃应用技术规程JGJ113规定外,尚应符合下列规定：1 玻璃支撑块长度不应小于50mm,厚度根据槽底间隙设计尺寸确定,以为5～7mm;定位块长度不应小于25mm；2支承快安装不得阻塞泄水孔及排水通道;玻璃安装的内、外片配置、镀膜面朝向应符合设计要求;组装前应将玻璃槽口内的杂物清理干净;玻璃采用密封胶条密封时,密封胶条宜使用连续条,接口不应设置在转角处,装配后的胶条应整起均匀,无凸起;玻璃采用密封胶条密封时,注胶厚度不应小于3mm,粘接面应无灰尘、无油污、干燥,注胶应密实、不间断、表面光滑整洁;玻璃压条应扣紧、平整不得翘曲,必要时可配装加工;铝合金门窗组装表门窗组装尺寸允许偏差mm铝合金构件连接应牢固,紧固件不应直接固定在隔热材料上;当承重承载五金件与门窗连接采用机制螺钉时,啮合宽度应大于所用螺钉的两个螺距;不宜用自攻螺钉或铝抽芯铆钉固定;构件间的接缝应做密封处理;开启五金件位置安装应准确,牢固可靠,装配后应动作灵活;多锁点和锁座中心位置偏差不应大于3mm;铝合金门窗框、扇搭接宽度均匀,密封条、毛条压合均匀；扇装配后启闭灵活,无卡滞、噪音,启闭力应小于50N无启闭装置;平开窗开启跟限位装置安装应正确,开启量应符合设计要求;窗纱位置安装应正确,不应阻碍门窗的正常开启;7 安装施工一般规定铝合金门窗工程不得采用边砌口边安装或先安装后砌口的施工方法;铝合金门窗安装宜采用干法施工方式;铝合金门窗的安装施工宜在室内侧或洞口内进行;门窗应启闭灵活、无卡滞;施工准备复核建筑门窗洞口尺寸,洞口宽、高尺寸允许偏差应为±10mm,对角线尺寸允许偏差为±10mm;铝合金门窗的品种、规格、开启形式等,应符合设计要求;。
