施工总平面图及临时用地表
1、施工总平面图
食堂用于项目部人员和工人的吃饭之用；
仓库用于储放用于本项目的材料和机械等；
材料堆放场地用于项目上进场的材料临时存放之用；
机械放置场地用于项目上投入的部分不便存放在仓库的机械之用；
车辆存放处用于民工上班时的车辆存放；
办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；
卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。
2、临时用地表。
施工总平面图及临时用地表施工总平面图及临时用地表是建筑工程中非常重要的两个文件。
施工总平面图是用来表示建筑工地现场布置情况的图纸，而临时用地表则是为了管理和使用施工临时设施而在施工现场划分的区域。
本文将从定义、作用、绘制方法和使用等方面对这两个文件进行介绍。
一、施工总平面图施工总平面图是一种用于表示建筑工地现场布置情况的图纸，是建筑施工中的重要组成部分。
它主要包括建筑物的位置、道路、停车场、绿化带、管线布置等施工现场的各个方面。
1、作用施工总平面图的作用主要有以下几点： (1) 指导建筑施工的顺利进行，使现场施工有序进行； (2) 合理规划施工现场，提高场地使用效率； (3) 确保施工安全，减少安全隐患； (4) 对施工现场的环境进行管理，减少施工对环境的影响。
2、绘制方法绘制施工总平面图需要遵循以下步骤： (1) 确定图纸的比例尺和坐标系统； (2) 绘制建筑物的位置和尺寸； (3) 绘制道路、停车场、绿化带等现场设施； (4) 标注各个设施的名称、尺寸和标高； (5) 对图纸进行注释和说明。
3、使用施工总平面图是施工现场管理的必备文件之一。
在使用过程中，需要注意以下几点： (1) 根据施工总平面图对施工现场进行合理的布置和规划； (2) 根据图纸中的规定对现场施工进行管理，确保施工安全和施工质量； (3) 定期对施工总平面图进行更新和修改，以适应施工现场的变化。
二、临时用地表临时用地表是指在建筑施工过程中，为了管理和使用施工临时设施而在施工现场划分的区域。
这些临时设施包括工人宿舍、仓库、加工厂、卫生间等。
1、作用临时用地表的作用主要有以下几点： (1) 对施工现场进行合理的分区，确保各个区域的功能明确； (2) 提高施工现场的管理效率，方便对临时设施的使用进行管理； (3) 减少因临时设施混乱而引起的安全事故和质量问题。
2、绘制方法绘制临时用地表需要遵循以下步骤： (1) 根据施工现场的情况和施工计划，确定需要划分的区域和面积； (2) 根据区域的功能和要求，对每个区域进行详细的标注和说明； (3) 绘制明显的边界线和标识物，以便现场工作人员辨认和使用。
施工总平面图及临时用地表
1、施工总平面图
道路
(注:施工现场周围为临时道路)
注：项目部办公室用于项目部人员日常办公，及充当会议室的作用；
宿舍用于项目部固定工人的休息之用；
食堂用于项目部人员和工人的吃饭之用；
仓库用于储放用于本项目的材料和机械等；
材料堆放场地用于项目上进场的材料临时存放之用；
机械放置场地用于项目上投入的部分不便存放在仓库的机械之用；
车辆存放处用于民工上班时的车辆存放；
办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；
卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。
2、临时用地表。

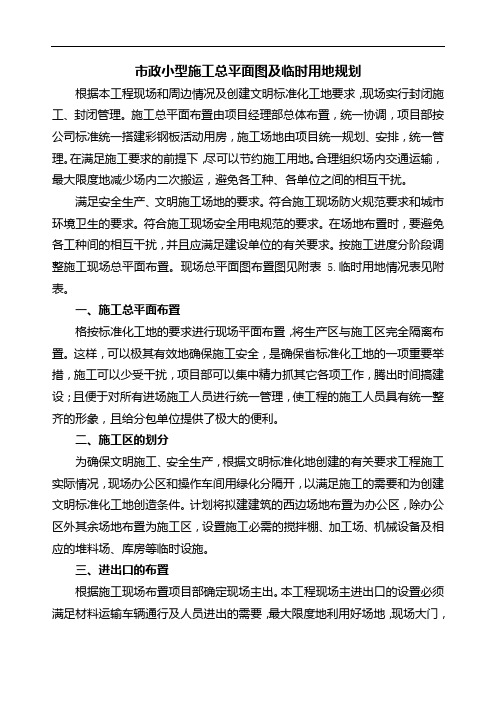

市政小型施工总平面图及临时用地规划根据本工程现场和周边情况及创建文明标准化工地要求，现场实行封闭施工、封闭管理。
施工总平面布置由项目经理部总体布置，统一协调，项目部按公司标准统一搭建彩钢板活动用房，施工场地由项目统一规划、安排，统一管理。
在满足施工要求的前提下，尽可以节约施工用地。
合理组织场内交通运输，最大限度地减少场内二次搬运，避免各工种、各单位之间的相互干扰。
满足安全生产、文明施工场地的要求。
符合施工现场防火规范要求和城市环境卫生的要求。
符合施工现场安全用电规范的要求。
在场地布置时，要避免各工种间的相互干扰，并且应满足建设单位的有关要求。
按施工进度分阶段调整施工现场总平面布置。
现场总平面图布置图见附表5.临时用地情况表见附表。
一、施工总平面布置格按标准化工地的要求进行现场平面布置，将生产区与施工区完全隔离布置。
这样，可以极其有效地确保施工安全，是确保省标准化工地的一项重要举措，施工可以少受干扰，项目部可以集中精力抓其它各项工作，腾出时间搞建设；且便于对所有进场施工人员进行统一管理，使工程的施工人员具有统一整齐的形象，且给分包单位提供了极大的便利。
二、施工区的划分为确保文明施工、安全生产，根据文明标准化地创建的有关要求工程施工实际情况，现场办公区和操作车间用绿化分隔开，以满足施工的需要和为创建文明标准化工地创造条件。
计划将拟建建筑的西边场地布置为办公区，除办公区外其余场地布置为施工区，设置施工必需的搅拌棚、加工场、机械设备及相应的堆料场、库房等临时设施。
三、进出口的布置根据施工现场布置项目部确定现场主出。
本工程现场主进出口的设置必须满足材料运输车辆通行及人员进出的需要，最大限度地利用好场地，现场大门，大门的宽度和高度及形象设计按照施工要求，省级标准化工地创建及公司系统的有关规定执行。
四、办公区设施的布置办公区设施的布置在现场建造钢结构彩钢板房。
五、工作区设施的布置根据本工程现场施工用电的需要，考虑到现场用电设备的布置情况和业主提供的变压器位置，考虑到现场用电线路布置的合理性，以及预防市网停电对工程施工的影响，决定在业主提供的变压器指定位置附近场地布置配电室和发电机房。
施工总平面图及临时用地表全集文档(可以直接使用，可编辑实用优质文档，欢迎下载）施工总平面图及临时用地表1、施工总平面图道路(注:施工现场周围为临时道路)注：项目部办公室用于项目部人员日常办公，及充当会议室的作用；宿舍用于项目部固定工人的休息之用；食堂用于项目部人员和工人的吃饭之用；仓库用于储放用于本项目的材料和机械等；材料堆放场地用于项目上进场的材料临时存放之用；机械放置场地用于项目上投入的部分不便存放在仓库的机械之用；车辆存放处用于民工上班时的车辆存放；办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。
2、临时用地表表计划开、竣工日期和施工进度网络图劳动力计划表拟投入本项目的主要施工设备表施工总平面图附表五:施工总平面图投标人应递交一份施工总平面图，绘出现场临时设施布置图表并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。
图例：输电线路给水管道临时便道说明：我公司施工总体平面布置的原则是:(1）施工总平面布置须做到满足安全防火、劳动保护的要求。
（2）在满足施工要求的前提下进行各个施工区域的划分和场地的确定，尽量避免专业工种及相邻标段之间的作业干扰。
（3）充分利用各种现有建筑物、构筑物和原有设施,降低临时设施建设费用。
（4）尽量减少施工占地，使平面布置紧凑合理。
（5）材料存放区放置在交通便利的大门口附近，有利于材料存放与运出；工人生活区放置在相对僻静区域，给工人提供安静的休息环境；供电室放置在加工车间等用电密集区域，消防室放置在人口流动相对多的区域，以方便满足使用。
(WORD)-生产企业质量管理制度范本760
第章施工总平面布置图及临时用地表
- 1 -
(WORD)-生产企业质量管理制度范本760
1、现场办公：用于项目经理和项目副经理以及技术负责人等管理基层处理现场相关事务的办公场所。
2、材料库：用于分类存放各种工程材料，材料库应注意妥善保管各类材料，需要防水，防潮的材料应放在通风良好的地方。
易燃易爆的材料应注意远离火源，并注意可能与其他材料放生化学或其他反应的应分开存放。
3、小型设备库：用于存放材料加工等一些设备，也可以用来进行材料的加工等用途。
4、职工休息室：为了更好的保证施工人员的工作热情，同时的保证施工进度和质量达到发包方的要求。
采用彩铝活动板房作为施工人员休息场所。
5、食堂：用于施工人员一日三餐，保证施工人员的日常生活，保证食物质量，更能报证施工人员的生活，同时的保证施工进度、工期和质量达到发包方的要求。
信你自己罢！只有你自己是真实的，也只有你能够创造你自己
2。
1.施工总平面布置图及临时用地表施工总平面布置是否合理，将直接关系到施工进度的快慢,同时也体现了安全文明施工管理水平的高低。
为保证施工的顺利进行，具体施工平面布置原则如下：（1）满足施工的条件下，节约施工用地；（2）满足施工和文明施工的前提下，减少临时设施投资；（3）在保证场内交通顺畅和保证施工对材料需求的前提下,尽量减少场内二次运输；（4）在平面布置上，避免土建、水电、安全及施工的相互干扰；（5）符合场内卫生、安全和防火的要求;（6）本工程施工现场按材料、办公、施工三区布置,并相对独立,以保证达到安全文明施工的要求.考虑到弱电施工的特殊性和施工场地等方面的因素，我们在场外单独为施工人员租赁提供生活用房，在场内只留正常值班人员；（7）施工用水电办理接入手续，并设置独立水、电表,由专业电工负责，接入点和使用点严格按规范和相关制度执行。
（8）在施工总平面布置图上项目部将会把公司建议的办公、现场生产加工、仓库等场地的区域位置标识出以供参考，最终的位置待中标后进场前与总包单位沟通之后由总包单位统筹安排。
（9）临时设施面积及数量要求见下表：临时用地表序号用途面积位置需用时间1项目办公室20 m2由业主统一安排根据开工令确定工期而定2会议室20 m2由业主统一安排根据开工令确定工期而定根据开工令确定工期而3管理人员休息区30 m2由业主统一安排定根据开工令确定工期而4餐厅、厨房、洗浴房等55 m2由业主统一安排定5工人宿舍场外租用根据开工令确定工期而6仓库70 m2由业主统一安排定根据开工令确定工期而7其它185 m2由业主统一安排定电力需求计划表按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。
现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算,按需用系数法计算，需用系数为估计值。
通过正确的计算，合理分配负荷，使三相均衡。
在380/220V低压架空线路设计中，除按常规选择导线截面外,当负荷较大时应考虑选择节能截面.为防止电气设备或系统的金属外壳因绝缘损坏而带电,将正常情况下不带电的金属外壳或构架例如配电箱和开关箱的金属箱体等与PE线相连，并再作重复接地，即保护接零。
施工总平面图及临时用地表
1、施工总平面图
食堂用于项目部人员和工人的吃饭之用；
仓库用于储放用于本项目的材料和机械等；
材料堆放场地用于项目上进场的材料临时存放之用；
机械放置场地用于项目上投入的部分不便存放在仓库的机械之用；
车辆存放处用于民工上班时的车辆存放；
办公、生活区域以及设备材料存放处均设置临时安全用电系统，同时办公、生活区域还要设置临时用水系统；
卫生实行轮流值日制度，并做好检查及记录，保证卫生处于优良状态。
2、临时用地表。
市政工程施工总平面图及临时用地表
一、现场施工平面规划
总平面布置是否合理，直接关系到施工进度的快慢，安全文明施工的达标和体现我公司管理水平的高低，施工平面布置应考虑以下因素：
1、确保场内道路畅通，满足施工对材料堆放场地要求，减少二次搬运和场内运输。
2、满足安全、文明施工达标对场地的要求，施工场地全部硬化及做好排水沟。
3、符合施工现场保温规范要求和城市环境卫生的要求。
4、符合施工现场安全用电规范要求。
二、施工临时设施布置设想
1、生产、生活办公设施布置
根据场地情况，生活办公设置在拟建施工现场西边。
具体位置见平面布置图。
2、施工机械布置
（1）搅拌机布置在施工现场的北侧，具体位置见平面布置图。
（2）钢材加工机械。
（3）木工车间配备模板。
四、施工用电方案
线路布置施工
（1）场内线路：场内地面线路采用埋地。
电缆穿过车道时，采用Φ100 钢管做套管。
电缆埋深不得小于300㎜，电缆四周先用黄砂保护后再回填素土。
场内分线路电缆一般采用套PVC 管保护。
房内立干线可采用塑料铝芯线，外套PVC 管，从分配电箱引至各施工机具采用电缆线，电缆线不得拖地走。
（2）配电箱：地面配电箱采用固定式，配电箱底座采用砖砌，顶部设有防雨棚。
进线出线均从箱底走。
楼层电分配箱采用固定位置壁挂式，采用膨胀螺丝固定在墙体上。
所有的配电箱均有锁，以防非操作人员随意拉接线。
（3）接地：所有用电施工机具外壳必须进行接地，接地采用铜芯线截面积不得小于16 ㎜2。
施工用电安全措施
（1）接地与接零保护
1）在施工现场专用地中性电接地的电力系统采用TN－S 接零保护系统。
2）施工现场重复接地与保护零线相连，接地装置的接地线采用二根以上导线，在不同点与接地体作电气连接，接地体采用钢管。
3）保护零线由配电箱的零线引出，保护零线单独敷设，保护零线接至每一台用电设备的金属外壳（包括配电箱）。
4）保护零线的截面大于工作零线的截面，并使用绿/黄双色线，与电气设备相连的保护零线截面大于2.5 ㎜的多股铜线。
（2）配电箱、开关箱
1）施工现场配电系统设置配电箱、分配电箱、开关箱，实行三级配电、三级保护。
开关箱于其控制的固定式用电水平距离小于3M。
2）每台用电设备控制专用的开关箱，开关箱内一个开关控制一台用电设备。
3）所有配电箱内都设有明显断电隔离开关，漏电保护器设在电源隔离开关的负荷侧。
分配电箱漏电保护器的额定漏电动作电流在50～75mA，开关箱漏电保护器的额定漏电动作电流小于30mA，额定漏电动作时间小于0.1S。
4）配电箱、出线应在箱底进出，并分路成束加PVC 套管保护，配电箱内的连接采用绝缘导线，排列整齐，不得有外露带电部分，箱内设置铜质的保护零线和工作零线端子板。
5）固定式配电箱安装高度底口距地面大于1.3M，小于1.5M，安装牢固，移动式配电箱距地面大于0.6M，小于1.5M，有固定支架。
6）配电箱内有配电系统图，标明电器元件参数及分路名称，配电箱配锁，有防雨、防砸措施，箱内保持清洁，无杂物。
（3）电气设备的操作与维修人员必须符合以下要求：
1）施工现场内临时用电的施工维修必须要经过培训后上岗,由有证书的专业电工完成。
2）掌握安全用电基本知识和所用设备性能。
3）使用前必须按规定穿戴和配备好劳动防护用品，并检查电气装置和保护设施是否完好，严禁带“病”运转。
4）停用的设备必须拉闸电、锁好开关箱。
5）搬用电器设备，必须经电工切断电源并作妥善处理后进行。
（4）现场照明
1）施工现场照明用电应单独设置照明配电箱，箱内设置隔离开关、熔断器和漏电保护器，漏电保护器的漏电动作电源小于30mA，动作时间小于0.1S。
2）施工现场照明器具金属外壳需要保护接零使用三芯橡皮护套电缆，严禁使用花线和护套线，导线不得随地拖拉或缠绑在脚手架等设施构架上。
3）照明灯具的金属外壳和金属支架作保护接零。
4）室外灯具的安装高度大于3M，室内灯具大于2.4M，大功率的金属卤化灯和钠灯大于5M。
配电线路
（1）电缆干线采用埋地或架空敷设，电缆接头设在地面上的接线盒内，架空敷设时，沿墙壁或电杆设置，并采用绝缘子固定，橡皮电缆的最大弧垂距地大于2.5M。
（2）电缆穿越建筑物、道路和易受机械损伤的场所，采取加设防护套管等进行线路过路保护。
5、电气设备的使用与维护
（1）施工现场的所有配电箱、开关箱应每月进行一次检查维修。
（2）检查、维修配电箱、开关箱时，必须将其前一级相应的电源断开，并悬挂停电标志牌，严禁带电操作。
（3）配电箱内盘面上应标明回路的名称，用途一样时要作分路标记。
（4）总分配电箱门应配锁并指定专人负责。
8、安全用电组织措施
1、使用导线，严禁使用年久老化、破损的导线。
2、禁止使用电炉，使用碘钨灯，灯与易燃物间距离要大于30cm，室内不准使用功率超过100W 的灯炮。
3、使用焊接机时要执行用火证制度，施焊周围不能存易燃物体，并配备保温设备，电焊机应放在通风良好的地方。
4、施工现场应建立保温检查制度，强化电气保温领导体制，建立电气保温队伍。
5、施工现场一旦发生电气火灾时，扑灭电气火灾要注意以下事项：
（1）迅速切断电源，以免事态扩大，切断电源时应戴绝缘手套，使用有缘柄的工具，当火场离开较远需剪断电源时，火线和零线应分开错位剪断，以免在钳口处造成短路，并防止电源线掉在地上造成短路使人员触电。
（2）当电源因其他原因不易及时切断时，一方面派人去供电端拉闸，另一方面灭火时，人体的各部位与带电体应保持一定充分距离，必须穿戴绝缘用品。
（3）扑灭电气火灾时，要用绝缘的灭火器，如干粉灭火器、二氧化碳或干燥砂子，严禁使用导电灭火剂进行救火。
五、场地排水和施工道路
1、在施工现场沿道路边设置排水明沟网，排水沟坡度为0.2%，沟底和侧壁用水泥砂浆粉平，盖板采用直径25的钢筋用电焊焊接成，排水沟穿过施工道路时在路下埋设Ф300排水管。
在场地角部设置砖砌集水井，内外用水泥砂浆粉光，井底标高根据实际情况确定。
在搅拌机附近设计沉淀池，施工污水集中进入现场的而沉淀地后排放，保持排水通畅，做到场内无积水。
在主体结构施工中，在不同方位安装几根竖直污水排水管。
楼层施工施工废水都通过该污水管直接引入污水池中。
2、沿场地周边设置施工道路与原有道路连通，道路路基铺设300mm厚卵石，面层浇捣150mm厚C20道路稳定层混凝土，场内成品、半成品、砂、石堆场采用硬地坪，既利于场地的文明、整洁，又可以减少施工材料损耗。
临时用地表。
